Panne lave linge Whirlpool 6 sens ne s'allume plus

Rechercher dans le forum électroménager :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :

Actuellement

17 485

questions dans le
forum électroménager


5217

Question panne électroménager : Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.
Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ?
Merci de vos conseils pour le dépannage.
28 juin 2008 à 00:39
Réponse 1 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
A mon avis carte de commande ou carte de puissance défectueuse.
Réponse 2 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir,
Si rien ne s'allume, vérifiez la prise de courant, le fusible au compteur, le câble de branchement de la machine, le bornier là où arrive le courant à votre machine, vous devriez avoir du 220 volts à ces bornes, si oui ok, vérifiez le marche arrêt, s'il s'allume ok fermez la porte de la machine, si rien ne se passe la sécurité est sans doute HS (à voir) dans le cas contraire vous devez entendre l'arrivée d'eau, ou le moteur pompe tourner, beaucoup d'éléments à vérifier, disons que de loin.

Nous ne pouvons pas faire des miracles, de ce fait nous répondons au mieux à vos attentes, et comprenons bien la détresse de chacun d'entre vous, c'est pourquoi nous vous demandons de nous donner des renseignements assez précis, pour que nous puissions traiter votre demande dans les meilleurs délais.
Cordialement. J-paul
20 octobre 2008 à 01:12
Réponse 3 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.
Je suis locataire, j'ai toutes les prises murales HS, j'ai changé tous les fusibles, rien n'y fait, et le compteur, vieux des années 60, le propriétaire ne veut pas le changer.
Si quelqu'un pouvait me donner une solution.
Merci par avance.

Réponse Bricovidéo :
Bonjour.
Vous vous êtes trompé de forum, vous êtes sur un forum concernant le dépannage électroménager, je ne pense pas que vous aurez une réponse ici.
Je vous conseille de poser votre question dans le forum électricité.
Cordialement.
24 août 2012 à 10:32
Réponse 4 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

J'ai une machine à laver Whirlpool AWE 8777 et elle ne s'allume plus, elle a commencé son cycle et s'est arrêtée d'un coup et maintenant plus aucun voyant ne s'allume.
D'où peut provenir la panne ?
Merci.
02 mars 2013 à 18:15
Réponse 5 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

J'ai le même problème: mon lave-linge Whirlpool AWE 8777 ne s'allume plus.

Nous avons fait les vérifications au niveau des branchements électriques mais il n'y a pas de défaut à ce niveau.
La machine avait fait son cycle jusqu'au bout mais au moment où j'ai récupéré le linge tout était éteint.
Selon vous d'où peut venir la panne ?
Et comment la réparer ? Peut-on le faire soi-même ? Où est-ce nécessaire de faire appel à un technicien ?
S'il faut faire intervenir un technicien, combien cela risque de nous coûter ?
La machine n'est plus sous garantie mais elle n'a même pas 3 ans...

Merci d'avance pour votre aide et vos conseils.
26 avril 2013 à 09:33
Réponse 6 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Même problème en ce qui me concerne.
La machine s'est arrêtée net en plein cycle. Plus aucun bouton d'allumé.
J'ai amené la machine chez un réparateur qui m'indique une carte électronique HS.

Formidable pour un produit d'à peine plus de deux ans !
06 juillet 2013 à 12:13
Réponse 7 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Salut,
Idem pour moi. Rien ne s'allume, pas même un petit son quand j'appuie sur n'importe quel bouton.
Mon lave-linge Whirlpool AWO/D 8240 a à peine plus de 2 ans.
J'ai ouvert le capot. Rien n'est débranché. Rien n'a cramé...
Quelqu'un aurait-il une idée sur la pièce à changer ?
Merci d'avance.
Grégory
06 juillet 2013 à 16:58
Réponse 8 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Idem pour moi.
Un lave linge Whirlpool AWE 8777 6th sense d'un peu plus de 2 ans qui s'arrête pendant un cycle de lavage puis plus rien...
J'ai vérifié le disjoncteur, RAS, puis testé la prise électrique, elle fonctionne.

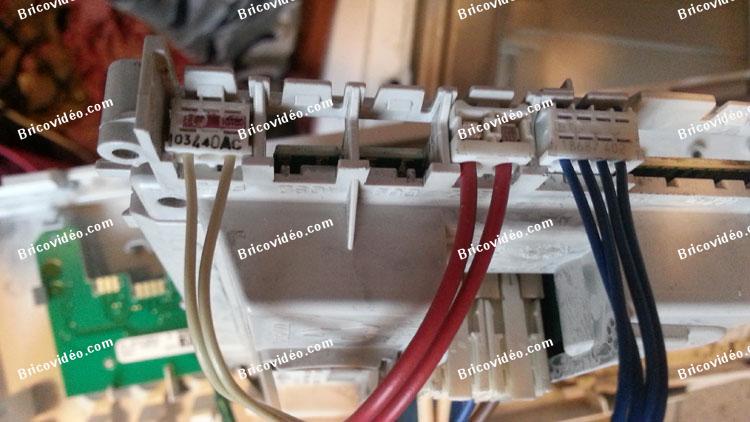

J'ai ensuite démonté le capot de protection de la carte électronique pour shunter l'anti-parasite : toujours rien.
Donc a priori le problème ne vient pas de là, et pourtant, je ne vois pas de trace de brûlure sur la carte électronique principale qui aurait pu indiquer qu'une résistance a grillé.
Là, j'avoue que je sèche...
Merci à ceux qui auraient une piste à partager !
Julien.
17 juillet 2013 à 21:24
Réponse 9 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour, même problème sur mon lave linge AWE 6624.
Tous les test sont OK.
Sur la notice il marque de vérifier le fusible de protection de la machine, mais je ne le trouve pas !
Si quelqu'un sait où il se trouve, je suis preneur...

Merci.
18 juillet 2013 à 10:13
Réponse 10 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir,
Après quelques recherches sur ma carte électronique principale L1373, le module LNK304PN est grillé.
Il s'agit d'un composant lié à la gestion de l'alimentation de la carte. Il a entraîné avec lui une résistance notée R020 et une bobine L003.
Quelqu'un saurait-il où ces pièces de rechanges peuvent être achetées ?
Cordialement,
Julien.
19 juillet 2013 à 21:03
Réponse 11 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Pour l'information de ceux qui en auront besoin, la bobine L003 est une inductance axiale de 470 microhenrys. L'ensemble des composants peut être achetés chez RS Particuliers et certains chez Conrad.
Après avoir dessoudé puis ressoudé les 3 pièces incriminées, j'ai effectué 5 ou 6 lavages avec ma machine qui fonctionne de nouveau parfaitement bien.
Coût de l'opération : environ 12 €.
Cordialement,
Julien.
24 août 2013 à 13:17
Réponse 12 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir à tous,
Je vois que ce post n'est pas vieux j'en profite.
Idem pour moi, lave-linge LADEN FL1466 avec carte de commande Whirlpool L1799.
Appareil de tout juste 2 ans, très peu utilisé, aucune led allumé, a priori aucune alim (je ne sais trop où vérifier, je n'ai pas le schéma) alors que le primaire est OK.
Je retrouve sur cette carte la self L003, une résistance R020 de 33ohm et le composant LNK304PN.
A vue d’œil pas de dégâts. A quoi avez-vous vu que le LNK était HS ?
Merci beaucoup.
Bonne soirée.
Eric
03 septembre 2013 à 21:37
Réponse 13 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir.

Encore le même problème pour moi.
Lave-linge Whirlpool AWOE 8548 859298529003 de2011.
Pendant cycle de lavage, coupure électrique de l'appareil.
Après vérification, tout est ok de mon disjoncteur jusqu'à l’alimentation de la carte de puissance.

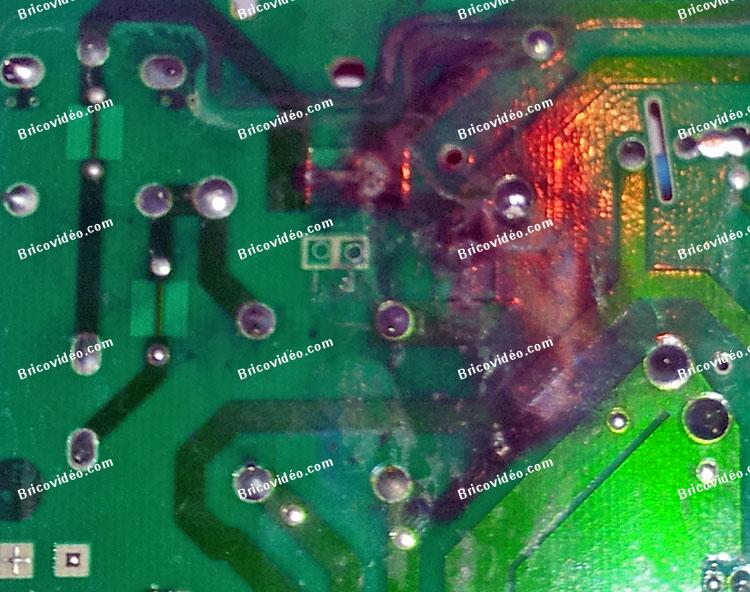

Je démonte la carte de puissance (L2158) et remarque que R020 est grillé.
Je commande chez Radiospares l'équivalent (résistance fusible 22 ohms 3W) je procède au changement, je remonte l'ensemble, je branche ma machine et... paf! R020 a grillé à nouveau.
Problème ailleurs ?
Faut-il changer également L003 et LNK304PN qui m'ont l'air intact ?

Merci pour votre aide.
Vince6412
27 septembre 2013 à 16:38
Réponse 14 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Pour avoir la même panne sur ma machine à laver AWOE8548, carte de puissance L1373, j'ai constaté sur le net un très grand nombre de machines identiques ou proches en particulier LADEN à présenter la même panne pour les mêmes causes, Self, résistance et CI LNK304....
Aussi, je viens d'envoyer un message à Whirlpool pour une demande de prise en charge pour défaut de fabrication ou vice caché.

Voici le contenu du message :
Message : Bonjour, Achetée le 8 Nov 2011, notre machine à laver vient de tomber en panne complète il y a une semaine soit au bout de 2 ans et dix mois. La panne se manifeste par RIEN ne s'allume, Comme elle est hors garantie j'ai soigneusement démonté l'appareil pour constater que le courant arrive bien jusqu'à la carte L1373. Là j'ai constaté que la self L003 présente un cloquage et que la résistance R20 est de résistance infinie. Avec ces deux informations j'ai recherché sur le net des correspondances. Là quelle surprise ! Une avalanche de situations identiques sur des machines identiques ou proches commercialisées au même moment que la notre. Aussi, je viens vous solliciter pour une prise en charge pour défaut de fabrication ou vice caché. Bien à vous Alain

Voici l'adresse du lien où écrire :
http://www.whirlpool.fr/information...uestion-tooltip

Je vous invite à envoyer le même message, plus il y en aura, plus nous pourrons obtenir satisfaction.
07 octobre 2013 à 18:50
Réponse 15 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
2 791 messages
Bonjour.
Merci pour l'envoi de votre lien, mais malheureusement il n'est pas valide (incomplet).
07 octobre 2013 à 18:57
Réponse 16 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Oups excusez-moi voici le lien qui fonctionne bien :

http://www.whirlpool.fr/informations-pratiques/contactez-nous/

Alain
08 octobre 2013 à 11:51
Réponse 17 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,
J'ai le même problème avec mon lave linge AWE8879GG qui ne s'allume plus (3 ans).
Après la visite du technicien agréé facturée 60 Euros, voici le devis : Module 480111104635 à remplacer, coût d''intervention TTC 172 ,36 Euros, ce qui au total nous revient à 232,36 Euros !
On a acheté la machine au prix de 460 Euros, donc la réparation - c’est la moitié du prix !!
Et le pire est que le nouveau module peut "durer" aussi que 2-3 ans, d’auprès du technicien.
Je prépare aussi le courrier A/R à Whirlpool pour une demande de prise en charge pour défaut de fabrication ou vice caché !

Je vous tiens au courant !
Bye-bye Whirlpool (((
16 octobre 2013 à 15:38
Réponse 18 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

Sur un autre forum un internaute a dépanné sa machine Whirlpool en commandant ce qui suit, je le cite :

Voici les composants que j'ai acheté sur https://fr.rs-online.com :
Code commande Qté Description
536391 1 Pince acier à bec plat 130mm
536357 1 S/steel bent nose plier,130mm L
1911169 5 Inductance THT axiale LBC 470uH 0.28A
2142550 10 RÉSISTANCE OXYDE MÉTALLIQUE ROX3S 33R 3W
5254151 5 CI ca-cc très basse puissance non isolée LNK304PN
ou
5254173 5 CI ca-cc très basse puissance non isolée LNK305PN.

Le "code commande" est la référence sur le site radiospare
.
Je viens de passer la même commande pour la même panne que lui, j'en ai pour 11,07 € avec les composants par 5 (10 pour la résistance). Le port est gratuit ce jour.

Alain
21 octobre 2013 à 16:00
Réponse 19 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

Commandés le 21/10, j'ai reçu livraison de mes composants ce matin et ai procédé au remplacement des trois composants. La machine est repartie et est en fonctionnement en ce moment.
Aucune hésitation, vous pouvez tous réparer cette panne. Coût des trois composants moins de 2 €. Ils sont livrés par paquet de cinq, il est toujours possible de réparer dans l'avenir.

Merci à tous les contributeurs.
Alain
23 octobre 2013 à 18:40
Réponse 20 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.

J'ai le même problème que vous, à quoi correspond la carte puissance, où se trouve-t-elle ? Et à quoi ressemble-t-elle ?
Merci.
Alain
31 octobre 2013 à 00:48
Réponse 21 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Même problème que vous j'ai un lave linge Whirlpool pure 1400/7 6éme sens comme par hasard ma garantie est finie j'en ai marre de leur matériel de mauvaises qualités qu il vente toute machine confondue (obsolescence programmé) dite moi celui qui a la même que dois je faire.
03 novembre 2013 à 13:33
Réponse 22 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour

Même problème de mon côté, mais la bobine n'est pas disponible chez RS avant début décembre...
Est-ce que quelqu'un qui a dû commander tout en plusieurs exemplaires pourrait me fournir un "kit" des 3 composants ??
Le bouton se démonte juste en tirant très fort dessus ? J'ai peur de casser quelque chose...
Merci.
20 novembre 2013 à 15:49
Réponse 23 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Même problème lave linge Whirlpool AWO D7450 ne s'allume plus.
La machine a 2 ans et demi et bien sûr plus de garantie.
Je vais envoyer 1 courrier à Whirlpool !!!!!

Je déconseille l'achat de cette machine.
20 novembre 2013 à 18:04
Réponse 24 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
J'ai eu aussi ce problème : changer la self, la résistance de 33 Ohms et le CI LNK304.
Et ça repart : coût de l'opération : 5€40.
@++++
23 novembre 2013 à 16:14
Réponse 25 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Où trouver rapidement ces 3 composants ? Radio Spare est en rupture de stock sur la self.. sad
24 novembre 2013 à 13:33
Réponse 26 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Composants changés, c'est reparti, mais erreur F6 en fin de cycle..

La procédure test ou reset carte électronique "vidange" et "4 appuis sur prélavage en moins de 5 secondes" ne fonctionne pas...
Y a t-il une manipulation autre sur AWE8777 ?
02 décembre 2013 à 11:27
Réponse 27 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Je viens de trouver la réponse à ma question... Touche annulation et non prélavage sur ce modèle...
Le test se lance, et en quelques secondes se bloque sur F6...
02 décembre 2013 à 11:39
Réponse 28 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bilan du blocage sur F06 : carte électronique dégagée. Coût 260€ !!! cry
Le pro (qui est aussi une connaissance) me déconseille la réparation d'un appareil qui n'a pourtant pas 3 ans et a coûté neuf 535€... funk
J'hésite...
04 décembre 2013 à 10:55
Réponse 29 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Y a t-il quelqu'un qui aurait ces 3 composants à revendre, étant donné qu'ils sont livrés par 5 au minimum ?
Merci.
05 février 2014 à 23:53
Réponse 30 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Vu le prix des pièces je pense que vous pouvez en commander 5 de chaque, comparé au prix d'un module neuf vous ferez toujours une très grosse économie.

Salutations.
06 février 2014 à 13:21
Réponse 31 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

davico2
Membre inscrit
davico2
1 message
Salut à tous.

J'ai acheté un AWE 8777 en panne, j'ai pris un LNK304PN, une résistance 22R 3W et une self 470uH.
J'ai changé tout cela et la machine s'allume. J'ai lancé un cycle de vidange et le lave-linge tourne. biggrin
Il me reste des pièces si des gens ont besoin.

A+
David
14 février 2014 à 18:43
Réponse 32 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

J'ai suivi les conseils de l'internaute ci-dessus, à savoir les 3 composants défectueux.
Voici les composants que j'ai achetés (boutique électronique locale) prix 12€ :
Code commande Qté Description
Inductance THT axiale LBC 470uH 0.28A
RÉSISTANCE OXYDE MÉTALLIQUE ROX3S 33R 3W
CI ca-cc très basse puissance non isolée LNK304PN.

J'ai acheté également un fer à souder + tresse à dessouder prix 13€.
Le plus difficile est de dessouder et ressouder les composants car il y a un vernis sur la carte, il faut donc nettoyer régulièrement l'embout du fer à souder afin qu'il soit bien propre et puisse faire fondre l'étain.
Si vous connaissez un électronicien sachant le faire, faites lui faire car si on maîtrise pas un minimum, c'est pas évident.
Sinon avec un peu de patience on y arrive. Autre astuce j'ai acheté un foret Ø1mm pour passer dans chaque trou avant de passer les nouveaux composants.

Bon courage à tous et merci LADEN pour cette panne astucieuse après les 2 ans de garantie, je pense que la prochaine fois j’achèterai un lave linge beaucoup moins cher, il tiendra peut-être plus longtemps.

Philippe
15 février 2014 à 15:26
Réponse 33 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Juste pour info, les nouveaux modules Whirlpool ont été modifiés.
Salutations.
15 février 2014 à 16:35
Réponse 34 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Même problème avec machine à laver Whirlpool AWE 2217. Où trouver le circuit de puissance SVP ?
17 février 2014 à 19:33
Réponse 35 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Voir rscomposants, radiospares.
Salutations.
17 février 2014 à 19:42
Réponse 36 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci ! Merci ! Merci au forum et à ses membres !!!!
J'avais le même problème : lave-linge Whirlpool AWO/D 8459 qui s'était éteint tout d'un coup, en fin de cycle.
J'ai suivi les conseils ci-dessus et acheté les composants recommandés sur RS online. Livré deux jours après. Un peu de soudure et maintenant la machine fonctionne impeccable.
Trop bien !!! Tout ça pour 12 € (les composants se vendent par packs de cinq ou dix....). Mille fois merci.
Il faut quand même un fer à souder de 30W avec une pointe fine, une pompe à dessouder (ça évite d'avoir à forer...) et de la brasure fine (0,7mmm me semble le maximum).
Comme dit ci-avant, avec un peu de patience et de bon sens, ça va tout seul.
Pour le démontage de la carte électronique, aller doucement sur les clips en plastique et surtout bien repérer les branchements avant de démonter (une photo avec un portable m'a sauvée la vie !).
Encore mille merci à tous ! biggrin biggrin biggrin


Photo Bricovidéo : Fer à souder et pompe à dessouder pour le dépannage.
19 février 2014 à 21:19
Réponse 37 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

sromeo
Membre inscrit
sromeo
1 message
Bonjour,

Intéressée par votre proposition de pièces vu que la mienne m'a lâché hier. :(
Si vous pouvez m'envoyer un email à thelamb8@gmail.com pour pouvoir se contacter.
Merci pour votre réponse.

Cordialement, sromeo.
24 février 2014 à 11:21
Réponse 38 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
J'ai fait la réparation, puis 2 lavages chrono parfaits, le lendemain matin surprise plus rien, la résistance seule a grillé, je l'ai remplacé de nouveau et là je teste, mais pourquoi elle a re-grillé.
J'ai mis un fusible en série avec cette résistance au cas où car ça va être vite soulant de dessouder à chaque fois, enfin s'il grille, car j'ai mis le plus petit que j'avais.
12 mars 2014 à 18:11
Réponse 39 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonsoir.
Résistance de quelle puissance et quelle valeur ?
Salutations.
12 mars 2014 à 20:45
Réponse 40 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Quelqu'un aurait-il une photo du câblage de la platine (Laden FL1281 carte Whirlpool L1799) car j'ai démonté pour changer les composants et j'ai des doutes sur le câblage !
Merci d'avance.
15 mars 2014 à 22:13
Réponse 41 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Suivez les détrompeurs sur les connecteurs et sur la carte.
Salutations.
16 mars 2014 à 12:01
Réponse 42 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

J'ai lu attentivement toutes vos remarques mais je crois bien que je ne vais pas pouvoir m'en sortir toute seule !
Y' aurait-il un super bricoleur libre sur Conflans sainte Honorine pour une femme seule désespérée qui vient d'acheter une machine d'occasion Whirlpool axe 7727 qui a très bien marché pendant 3 mois et qui s'est arrêtée cuve pleine.
Plus aucun voyant ne s'allume. La prise fonctionne c'est tout ce que j'ai pu vérifier. cry
Merci.
29 mars 2014 à 09:27
Réponse 43 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,
Malheureux possesseur d'un lave linge AWE 8760 GG, j'ai moi aussi goûté au plaisir de carte brûlée après erreur F22, voici les photos comment savoir les composants incriminés ?

Pour agrandir les images, cliquez dessus.
dépannage carte brûlée lave linge Whirlpool AWE 8760 GGCarte brûlée lave linge Whirlpool AWE 8760 GGdépanner carte lave linge Whirlpool AWE 8760 GG

30 mars 2014 à 23:46
Réponse 44 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Ceci est la carte de commande moteur rien à voir avec le changement de 3 composants quand rien ne s'allume.
Salutations.
31 mars 2014 à 16:47
Réponse 45 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour. cry
Mon lave-linge Laden EV1288 en panne le 05.04.14, Carte Whirlpool L2158 : la R020 est grillée.
Voir réponse du 21.10.2013.

Je vais commander les pièces R de 33 ohm 3W; self de 470uH 0.28A ; et LNK304PN.

Guy
07 avril 2014 à 14:33
Réponse 46 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à vous.

D'abord j'aimerais bien savoir si vos demandes de prises en charge ont donné suite pour les 2 qui ont essayé.
J'ai une Laden E1272 qui, comme vous tous, s'est éteinte et a décidé de ne plus se rallumer.
Je l'ai ouverte et tout, j'ai testé les circuits de la carte électronique, et comme vous j'ai trouvé que la R020 avait une résistance = 1... suspect non ?

Dans mon cas la puce LNK304PN et la self de 470uH font passer le courant (résistance 0 Ohm)...
Est-ce que ça veut dire qu'elles sont encore bonnes ?
Bon, est-ce que vous pensez qu'on pourrait, à l'américaine, se regrouper et déposer plainte contre Whirlpool et Laden et demander des dommages et intérêts ? Et je suis sérieux ! :)

Mohamed.
16 avril 2014 à 09:48
Réponse 47 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.

Commandez et changez les 3 pièces cela va vous coûter 10 à 15 euros.
Mais au moins fin de semaine votre appareil fonctionnera.
Maintenant faites comme bon vous semble.
Salutations.
16 avril 2014 à 12:38
Réponse 48 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Suite de la réponse N°45 :
Les 3 composants changés : Démarrage OK : le lendemain : re-panne, j'ai changé encore le CI= LNK304PN ;
Re-démarrage, 1 lavage, mais le lendemain rien ne s'allume : grésillements = puis panne : CI éclaté.
Trace charbonnée entre L003 (côté marquage, à droite) et C024, peut-être un défaut de la plaque en "verre" (le circuit imprimé).
Il faut faire une rainure (trou) dans le circuit imprimé (séparation), pour éviter l'amorçage entre L003 et le condensateur polarisé C024.
Ma carte est HS.
16 avril 2014 à 21:40
Réponse 49 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour TG56.

Merci de votre conseil !

J'ai commandé les 3 pièces en question.
La première fois, j'ai changé juste la résistance R020. A l'allumage de la machine, une subtile fumée est montée de la carte électronique, puis une odeur de brûlé ! On a immédiatement éteint la machine et débranché. La résistance donnait résistance 1 au multimètre et une brèche était apparue sur le côté.
2ème fois, j'ai bien suivi votre conseil, on a changé les 3 composants (non sans mal ! )... Et à l'allumage les voyants "normaux" se sont allumés !
Puis on a lancé un lavage 30 minutes pour tester, et la machine a survécu à ce traitement :) .

Voilà où j'en suis pour le moment . Le lave-linge va-t-il résister au 2ème lavage ? Suspense !
Quoiqu'il en soit, mes questions précédentes avaient surtout pour but d'apprendre à déceler la défectuosité d'autres composants (pas les résistances)...
Comment savoir que la L003 ou la LNK304PN est HS avec un multimètre ?

Mohamed. (réponse 46)
18 avril 2014 à 08:46
Réponse 50 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous.

Merci beaucoup pour ces posts.
Ma machine à laver a eu les mêmes problèmes que vous. Grâce à vous, j'ai pu identifier les composants incriminés de la carte électronique, les commander sur RS et les changer.
La machine à laver a redémarré (il me semble qu'elle a un temps de réponse un tout petit peu plus long), et le cycle de lavage s'est bien déroulé.

J'ai un peu galéré avec le vernis sur la carte, et leur étain...
Une fraise de 1 mm de diamètre aurait pu me servir ^o^

Bref, au final, ça marche ! Je verrais bien dans le long terme, mais c'est toujours ça d'économisé !
Tout le monde peut faire cette réparation. Ça vaut vraiment le coup d'essayer.

Encore merci à vous tous.

Agnès
14 mai 2014 à 11:05
Réponse 51 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Même problème avec ma Whirlpool, j'ai vérifié les résistances qui sont bonnes mais je n'arrive pas à trouver le composant LNK à moins de 4 euros en quantité de 20 Pièces.
Est-ce que quelqu'un pourrait m'en revendre un ? Merci.
31 mai 2014 à 09:14
Réponse 52 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Voir sur Radiospares RScomposants, distributeur de composants électroniques.
Salutations.
31 mai 2014 à 13:44
Réponse 53 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir,
J'ai eu la panne du siècle, sur un lave linge Whirlpool AWO/D4741(carte électronique L1373), plus aucun voyant ne s'allumait.
Moi aussi, j'ai changé les trois composants, self, résistance et switching, mais ma résistance n'a pas tenu, car on m'a peut être mal renseigné sur celle-ci, on me parlait d'une résistance de 22 ohms, 1 W et vous les internautes vous me dites que la R020 est une 33 ohm, 3W.
Est-ce que quelqu'un peut me le confirmer ?
Est-ce que quelqu'un peut m'en vendre une ?
Merci de vos réponses.
08 juin 2014 à 23:03
Réponse 54 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Mettre une résistance 22 Ohms 3 watts.
Salutations.
09 juin 2014 à 13:33
Réponse 55 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Merci de la réponse, mais je voulais avoir principalement, si la référence R020 sur la carte mère L1373 était bien une résistance 33 Ohm/3 W et non une 22 Ohm/1W.
Merci.
09 juin 2014 à 17:14
Réponse 56 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
22 ou 33 Ohms feront l'affaire mais en 3 watts.
09 juin 2014 à 19:32
Réponse 57 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci beaucoup.
Ma machine s'est arrêtée en plein lavage (cuve pleine).
J'ai acheté les trois composants électroniques chez Radiospares.
J'ai fait changé les composants par un réparateur de télé/hifi pour 40€.

C'est une carte électronique double face avec du vernis sur les soudures.
Attention, il faut bien changer les trois composants en même temps.
La machine fonctionne de nouveau.
Merci.
14 juin 2014 à 22:25
Réponse 58 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.

J'ai le même problème sur un lave linge AWO/D 8459 de 2 ans et 4 mois sur le programmateur L1373.
Je joins une photo où l'on voit bien au centre la R020 qui est roussie :|
J'ai commandé les résistances sur RadioSpare et j'ai hâte de les monter pour tester.

J'ai contacté Whirlpool et selon leurs dires, il n'y a pas de programme de prise en charge.
La démarche serait la suivante : contacter un réparateur local (à ses propres frais) et une fois la réparation effectuée, il faut leur communiquer la facture.

On sait tous l'origine du problème et au final, il faudrait engager 40€ de mains d’œuvre (au bas mot) + 150€ de programmateur en pièce de rechange pour savoir ensuite s'ils daignent prendre en charge le tout.

190€ c'est le prix d'un noName qui devrait en toute vraisemblance tenir à minima 2 ans et demi.

Donc voilà on s'est tous profondément fait avoir par l'image de marque véhiculée par Whirlpool.


Pour agrandir l'image, cliquez dessus.
panne lave linge whirlpool 6 sens

02 juillet 2014 à 13:18
Réponse 59 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Même problème que tout le monde ici... j'ai une 8548 depuis 2 ans.... et pouf elle ne s'allume plus !
Merci à tous pour vos messages....

Je viens de virer la R20 et la L003
J'ai commandé les pièces, j’attends la réception et je vous tiens au courant.
J'ai aussi commandé quelques LNK304PN au cas où...

Je vous tiens au courant.
08 juillet 2014 à 13:40
Réponse 60 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.
J'ai une machine à laver Laden EV 1288 qui ne s'allume plus, quels sont les composants exacts à commander ?
Merci d'avance pour vos réponses !!
08 juillet 2014 à 19:42
Réponse 61 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonsoir.
Vous avez les réponses un peu plus haut.
Pour la résistance 22 ou 33 ohms au choix.
Salutations.
08 juillet 2014 à 20:38
Réponse 62 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

J'ai rencontré le même souci sur un lave-linge Whirlpool AWO/D8459 (carte L1373).
R020, L003 et U002 (LNK304PN) remplacés car HS. R020 a été remplacée par une résistance de 22Ohms 1W conformément au schéma de la carte L1373.
Après une quinzaine de lavage, "re-panne", cette fois-ci seule R020 est HS, je viens à nouveau de la remplacer et la machine est ok... J'essaie de comprendre pourquoi la résistance a lâché.
Je suis dans le même cas de figure que la personne "réponse n°53".
Petite curiosité TG56, pourquoi conseillez-vous une 3W plutôt qu'une 1W ?
Merci d'avance.
Sylvain
08 juillet 2014 à 20:55
Réponse 63 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Les nouvelles cartes Whirlpool sont montées avec des résistances et self plus puissantes.
Salutations.
09 juillet 2014 à 09:22
Réponse 64 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour, je suis "réponse 59"

J'ai donc changé la R20, le L003 et le LNK304PN...
Je remonte tout.... RIEN. QUE DALLE !
Du coup je suis plutôt perdu là !
10 juillet 2014 à 10:40
Réponse 65 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Si les soudures sont bonnes le module est sûrement HS.
Salutations.
10 juillet 2014 à 17:25
Réponse 66 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci pour la réponse TG56.
Oui les soudures sont bonnes, je fais des soudures au top :) Je fabrique des appareils audio. ;)

Qu'appelez-vous le "module" ?
10 juillet 2014 à 22:27
Réponse 67 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
On appelle module la carte complète.
J'ai déjà eu ce souci 3 composants changés et toujours rien.
Salutations.
11 juillet 2014 à 12:42
Réponse 68 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Eh eh ! Super ! Donc là c'est un coût à 200 Euros !
Je vais donc acheter une machine neuve, premier prix à 220 Euros ! ET BASTA !

Pour info, un réparateur m'a dit de faire jouer mon assurance habitation pour un dysfonctionnement électrique, certaines assurances le prévoit.
Effectivement il y a eu pas mal d'orages en Charente ces derniers temps. J'ai fait jouer ce phénomène avec mon assurance. Effectivement, mon contrat couvre les dysfonctionnements électriques MAIS avec une franchise à 212 Euros.
Soit, le prix des réparations ! Donc ça ne marche pas, mais vous autres, tentez votre chance, on ne sait jamais !

En tous les cas, merci pour ce forum, merci à vous pour vos réponses, notamment TG56. :)
11 juillet 2014 à 15:58
Réponse 69 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
OK merci TG56 !!! Je vais commander les pièces !!
11 juillet 2014 à 16:42
Réponse 70 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
je viens d'avoir le même souci que vous sur une machine à laver Whirlpool AWOE9749.
J'ai commandé les trois pièces sur RadioSpares et je viens de les changer.
Premier lavage sans souci, cela vaut vraiment le coup de commander ces pièces et d'effectuer soi-même la réparation.

Je conseille tout de même d'avoir un minimum de connaissances en électronique, et "réponse 48" a raison, il y a bien un trou dans le circuit imprimé entre 2 broches de LNK304P, et il faut bien vérifier que les soudures soient présentes sur les deux côtés de la carte (si il y a un départ de piste).

Merci pour tout et félicitations à la personne qui a trouvé quels composants étaient H.S. sur cette carte.
18 juillet 2014 à 17:02
Réponse 71 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

J'ai un lave linge AWE 9829. La machine s'est arrêtée toute seule pendant le lavage.
Je suis vraiment nul en bricolage et j'ai pas les moyens pour l'instant d'acheter un nouveau lave-linge.

J'ai lu tous les posts que vous avez mis et je vous en remercie.
Je voudrai savoir si les composants que vous citez sont les mêmes pour mon lave linge.
Merci d'avance pour vos réponses. cry cry cry cry
05 août 2014 à 19:50
Réponse 72 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Si plus rien ne s'allume, changez les 3 composants.
Idem sur toutes les cartes.
Salutations.
06 août 2014 à 13:15
Réponse 73 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.

J'ai une Laden FL 1269 ce matin pendant le cycle pouf, plus rien comme plus haut, je regarde se fofo et comprends le problème ouvre la machine, ouvre pour voir la CM, je vous mets quelques photos.

Platine Whirlpool L1373
Composants L003 et R020
Puce LNK304PN grillée, je suppose avec le truc sur le dessus.
Quelqu'un aurait-il des pièces à vendre ?

Pour agrandir les images, cliquez dessus.
panne lave linge whirlpool 6 sens 01panne lave linge whirlpool 6 sens 02panne lave linge whirlpool 6 sens 03

10 août 2014 à 20:28
Réponse 74 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci à Alain pour les précisions qu'il nous a donné.
Je confirme en remplaçant LNK 304PN, R020 et L 003 sur la carte L 1373 ça marche.
Merci. biggrin
11 août 2014 à 17:29
Réponse 75 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour j'ai changer les pièce et maintenant la machine s'allume mais lorsque que je choisi un mode de lavage ensuite la lumière rouge avec une clé de récréation s'allume.

Les photo en ordre.
1- Je la mets en fonction.
2 - Je choisi le mode de lavage (tous donne le même résultat).

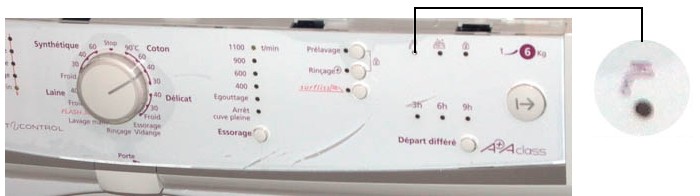

3 - lumière rouge.cry

Pour agrandir les images, cliquez dessus.
panne lave linge 01panne lave linge 02panne lave linge 03

13 août 2014 à 19:47
Réponse 76 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Si elle fonctionnait avant commencez par contrôler vos branchements.
Défaut F23 contrôlez le pressostat.
Salutations.
14 août 2014 à 11:26
Réponse 77 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir,

Un ÉNORME merci à la personne qui a trouvé la panne. Mon lave linge a démarré.
Pour info j'ai un Whirlpool 9828.

J'ai changé pour ma part : LNK 304PN,R020 et L 003 sur la carte L 1373 ça marche.
Voici les composants que j'ai acheté sur : https://fr.rs-online.com

Code commande Quantité Description :
1911169 5 Inductance THT axiale LBC 470uH 0.28A
2142550 10 RÉSISTANCE OXYDE MÉTALLIQUE ROX3S 33R 3W
5254151 5 CI ca-cc très basse puissance non isolée LNK304PN

Merci III biggrin biggrin biggrin
14 août 2014 à 22:29
Réponse 78 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Comment savoir que la LNK304PN est HS ?
R020 HS et L003 OK !
30 août 2014 à 14:55
Réponse 79 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
En général lnk HS fait claquer la résistance et la self, vu le prix ne pas hésiter à changer les 3 pièces.
Salutations.
30 août 2014 à 17:37
Réponse 80 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
OK merci pour les renseignements !!
Par contre très difficile à dessouder les anciens composants, une astuce ?
Salutations.
30 août 2014 à 18:03
Réponse 81 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Pour la self et la résistance pas de souci particulier, fer à souder et pompe à dessouder.
Pour le lnk le plus simple est de couper les pattes et de dessouder après.
Pensez à gratter le vernis sur les soudures.
Salutations.
30 août 2014 à 18:32
Réponse 82 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
OK merci beaucoup !!
Salutations !!
30 août 2014 à 20:39
Réponse 83 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
J'ai suivi les recommandations d'Alain (réponse 18 du 21 octobre 2013) pour passer commande.
J'ai tout reçu de Radio Spare et Conrad (rapide et coût dérisoire).
A deux nous avons changé la Résistance et l'inductance; ...Reboum....
Donc nous avons repris l'opération en changeant les 3 éléments.
Je confirme que la LNK 304 est très difficile à dessouder. Nous avons abîmé une piste, mais vite réparé avec un fil soudé entre les 2 contacts.

ET CA MARCHE.
Merci à Tous.
@lain
02 septembre 2014 à 22:04
Réponse 84 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Pièces changées sur Whirlpool 6 Sense. Tout ok.
Merci, Merci, Merci Beaucoup. biggrin
Xavier
02 septembre 2014 à 23:02
Réponse 85 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Je confirme aussi.
Mon lave linge AWO/D7450 s'est arrêté en pleine lessive, tous les voyants éteints.
Il a 2 ans et demi, avec une garantie de 2 ans...

On a démonté la carte, changé les 3 composants R020 (RS 214-2550, 0.93€ HT les 10), L003 (RS 191-1169, 3.10€ HT les 5), et LNK304PN (RS 525-4151, 5.04€ HT les 5), dispo chez RS.
Les soudures sont un peu difficiles, surtout pour le LNK. Il faut un bon fer, et une bonne pompe. Et bien repérer le branchement des connecteurs avant dé-câblage.
On a rebranché. Au début, il affichait n'importe quoi à l'écran.
On a lancé un programme, et annulé, et tout est en ordre maintenant. Et on a encore des pièces pour dépanner la prochaine fois !
Un grand MERCI à ce forum.
Alain
03 septembre 2014 à 07:54
Réponse 86 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour, j'ai avec attention ce post car moi aussi j'ai un souci avec mon lave linge Laden EV 8026 qui a la même carte Whirlpool LT2158 mais mon problème est peut-être différent.
Depuis quelque jours la machine sarrette avec un défaut service et les leds qui correspondent au défaut F12 résistance, tout ceci après un démarrage de cycle bizarre :
Le tambour tourne dans un sens puis dans l'autre la pompe de vidange se met en route et puis plus rien et le défaut l'allume.
Pas de remplissage l’électrovanne est testée ok mais pas de commande (220v) pendant le dit "cycle".
J'ai contrôlé la résistance je trouve les 25 ohms entre les 2 bornes et rien ne passe vers la masse donc ok.
Le pressostat est ok contact vérifié.
J'ai démonté le circuit imprimé LT2158 je vois un bon coup de chaud ou de noirceur sur la partie L003 DZ06 TF01 voir le photos.
Quels autres contrôles puis-je réaliser ou quels composants sonder et comment ?
L'alimentation fonctionne.

Merci de votre aide.

Pour agrandir les images, cliquez dessus.
panne lave linge Whirlpool 6 senspanne lave linge Whirlpool 6 senspanne lave linge Whirlpool 6 senspanne lave linge Whirlpool 6 sens

06 septembre 2014 à 13:41
Réponse 87 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Mesurez la résistance ainsi que l'isolation de celle-ci.
Les défauts que vous voyez sur la carte sont les signes du défaut de la carte vous pouvez changer L003 avant que le lnk ne lâche.
Salutations.
06 septembre 2014 à 17:57
Réponse 88 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Jean69
Membre inscrit
Jean69
3 messages
Bonjour et merci pour votre aide,
J'ai testé la résistance R020, donne 33 ohms (non dessoudée), elle est en bon état, la self L003 donne 2 ohms au multimètre. Est-ce bon ?
06 septembre 2014 à 19:58
Réponse 89 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
C'est bon.
Désolé mais pour le défaut il faut mesurer la résistance de chauffage.
Salutations.
06 septembre 2014 à 20:27
Réponse 90 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Jean69
Membre inscrit
Jean69
3 messages
Bonsoir,
Oui je l'ai déjà fait, cela donne 25 ohms aux bornes de la résistance et rien ne passe avec la masse.
Et pourquoi ce cycle qui commence par des rotations tambour et vidange et pas par l’arrivée d'eau ?
06 septembre 2014 à 22:43
Réponse 91 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Débranchez la terre sur la résistance et refaites un essai.
Si idem surement module HS.
Salutations
07 septembre 2014 à 11:04
Réponse 92 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Jean69
Membre inscrit
Jean69
3 messages
Bonjour,
Après avoir débranché et testé à nouveau la résistance qui n'a pas donné de non conformité j'ai nettoyé le circuit imprimé afin de voir si un composant était cuit => rien.
J'ai tout remonté et lancé un cycle pour voir et là surprise surprise revoilà que l’électrovanne s'ouvre et comme si rien ne s’était passé; plus de défaut service.
J'ai lancé plusieurs programmes cela tient pour l'instant. sweat
Je mets en standby ma commande d'un nouveau lave linge. lol lol
Merci à vous pour votre aide même si je n'ai pas tout compris, peut-être le fait de débrancher la résistance et sa masse... ?
En attendant on va faire quelques lessives
Salutations.
07 septembre 2014 à 17:52
Réponse 93 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
J'ai eu le même problème que vous sur ma Whirlpool (même carte électrique), plus aucun voyant allumé et j'ai dû changer trois composants la résistance r020 la bobine l003 (ou self l003) et le circuit intégré lnk304pn et ça refonctionne au grand plaisir de madame !!
30 lavages et pas de problèmes !
Bon courage à vous et j’espère que ça marchera pour vous aussi.
08 septembre 2014 à 14:21
Réponse 94 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir.
Je suis entrain de remplacer les trois pièces défectueuses, le L003 a-t-il un sens ? Merci.
17 septembre 2014 à 19:40
Réponse 95 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Pas de sens.
Bon courage.
Salutations.
17 septembre 2014 à 20:39
Réponse 96 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.

Je rencontre le même problème que vous sur la carte de mon lave linge Whirlpool.
J'ai commandé les composants décrits plus haut dans le sujet, et à ma grande surprise je n'arrive pas à dé-souder les composants de la carte.
Je ne suis pas un pro du fer à souder.
Y a-t-il quelque chose à faire pour de-souder les composants smile que je ne connais pas.
Merci par avance.
17 septembre 2014 à 22:22
Réponse 97 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir et merci TG56.

Ma machine est tombée en panne à la fin d'un cycle (plus rien ne s’allumait).
Panne samedi soir, j'ai trouvé ce site dimanche, démonté la machine lundi, commandé les 3 pièces lundi soir.
Pièces reçues cet après midi (environ 11€ chez rs particulier), de-soudé les pièces (tant bien que mal), re-soudé les pièces (tant bien que mal) la machine fonctionne.
Encore merci.
17 septembre 2014 à 22:53
Réponse 98 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour,
Pour la personne qui n'arrive pas à dessouder, il faut enlever le vernis s'il y en a bien étamer le fer.
Si vous n'y arrivez pas, trouvez quelqu'un qui sait souder, sinon pour le lnk vous aller brûler les pistes.
Salutations.
18 septembre 2014 à 11:33
Réponse 99 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Ma fille utilise depuis 3 ans un lave linge Laden FL1281 carte Whirlpool L1799.
Même problème panne totale, grâce à vos conseils, j'ai pu réparer le lave linge pour 10.88€ super, merci pour les conseils, évidemment il a fallu utiliser la mini perceuse pour défaire le composant LNK, mais après soudure ça remarche ouf.
26 septembre 2014 à 22:08
Réponse 100 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bon boulot.
Salutations
27 septembre 2014 à 12:17
Réponse 101 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Après avoir changé les 3 composants grâce à tous ces bons conseils, ma machine est repartie.
Première lessive faite sans aucun problème. Par contre, à la seconde il semble que la résistance ne chauffe plus, l'eau reste froide (mais le programme se déroule normalement).
Est-ce que cela peut être dû à une mauvaise manip sur la carte ou alors c'est juste un coup de malchance ?
Qu'en pensez-vous ?
Par avance merci.
Romain
27 septembre 2014 à 14:20
Réponse 102 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Contrôlez la résistance et le câblage du module.
Salutations.
28 septembre 2014 à 09:52
Réponse 103 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
J'ai moi aussi la même panne.
J'ai commandé les pièces et je les ai changées ; néanmoins, rien ne marche.
Je me demande si je n'ai pas surchauffé les pistes en mettant mon support de CI (au cas où ça reclaque, j'ai monté sur un support tulipe mais bon...).

Difficile de suivre la piste qui part de la patte 4 de lnk ; j'aimerais bien la tester mais je ne vois pas du tout où elle aboutit et je ne veux pas gratter la tropicalisation du circuit pour prendre la continuité.
Ou alors j'ai un bug ailleurs.
Merci d'avance.

Eric
29 septembre 2014 à 22:47
Réponse 104 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricolo2000
Membre inscrit
Bricolo2000
206 messages
J'ai le même souci que vous.
J'ai commandé les composants chez RS online, en espérant que ça fonctionne ! sweat
30 septembre 2014 à 15:34
Réponse 105 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour et merci pour toutes vos informations.

J'ai réussi à redonner vie à mon lave linge Whirlpool.
Par contre je ne me suis pas embêté j'ai coupé directement les composants au ras des pattes de ceux-ci et j'ai ressoudé directement les pattes des nouveaux dessus.
Comme ça pas besoin de dessouder les vieux composants et très facile de ressouder.
Le LNK304PN du coup n'est pas collé à la piste mais un peu suspendu mais passe largement dans le boitier en plastique qui se clipse dessus.
Prix de la réparation 7€. biggrin
02 octobre 2014 à 09:30
Réponse 106 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Une question.
J'ai un sèche linge Whirlpool azb 8670 qui ne s'allume plus.
Le CI LNK305GN (surface mount) était explosé. Je l'ai changé ainsi qu'une résistance qui donnait zéro (il n'y a pas de R020 sur cette carte) de 22Ohm d'après le code couleur et j'ai supposé que c'était l'équivalent de la R020.
J'ai aussi changé la bobine L003. Résultat rien ne s'allume.
Y a-t-il d'autres composants à changer ? Ou bien ma réparation n'a pas fonctionné.
Quelqu'un a-t-il l'expérience de la réparation sur ce modèle ?
Merci.
09 octobre 2014 à 22:43
Réponse 107 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Normalement cela suffit, pouvez-vous faire une photo du module côté composants.
Salutations.
10 octobre 2014 à 11:50
Réponse 108 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour TG56,

Voici les photos de la carte L1880 (après changement des 3 composants) du sèche-linge AZB8670.
Je sèche sur la suite des choses à vérifier.
11 octobre 2014 à 21:47
Réponse 109 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Romana
Modératrice
Romana
562 messages
Bonjour.

Nous n'avons pas reçu les photos dont vous parlez dans votre réponse.
Pour envoyer vos photos, en répondant à ce message :
Proposer une réponse, utiliser la fonction ajouter nouveau fichier - puis suivre les instructions - à la fin faire un aperçu pour voir si les photos sont présentes - ensuite vous cliquez sur envoyer cette réponse.
Cordialement.
11 octobre 2014 à 22:11
Réponse 110 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir.
Un grand merci à TG56 pour ses infos !! Lave-linge refonctionne nickel !!! biggrin
11 octobre 2014 à 22:40
Réponse 111 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Je ré-essaie de mettre une photo de la carte L1880 du sèche-linge AZB8670
Manu42.
Carte L1880 sèche linge AZB8670
12 octobre 2014 à 11:59
Réponse 112 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Chacha31
Membre inscrit
Chacha31
2 messages
Bonjour,

J'ai mon lave linge (Whirlpool AWO/D 7450) qui vient de me lâcher après 3 petites années de bons services.
On a lancé une machine à 95° (vêtements de cuisine) et une heure plus tard, en passant devant la machine, elle était éteinte.
On a vérifié le fusible, RAS.
La prise électrique, RAS.

A l'aide internet et nous voilà sur votre site, voici ce qu'on a vérifié sous vos conseils :
Vidange, RAS
Filtre, RAS
Cosses, RAS
Résistance, RAS (pas une seule trace de calcaire).
Donc on est passé sur l'électronique... aucune trace de brûlure... huffy
On sèche, A L'AIDE !!!!!!

Voici les photos :
Pour agrandir les images, cliquez dessus.
dépanner lave linge Whirlpool 6 sensdépannage lave-linge Whirlpool 6 sensdépanner lave-linge Whirlpool 6 sens

17 octobre 2014 à 18:57
Réponse 113 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonsoir.
Comme les autres, self résistance et lkp à changer.
Salutations.
17 octobre 2014 à 20:15
Réponse 114 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Chacha31
Membre inscrit
Chacha31
2 messages
Merci TG56, je commande les pièces.
En regardant de plus près, j'ai l'impression que la R020 est endommagée. Légère fissure sur le dessus.
Je vous tiens au courant.
Bonne journée.
21 octobre 2014 à 14:51
Réponse 115 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonsoir.
R020 est à changer d'office.
21 octobre 2014 à 19:32
Réponse 116 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

J'ai un lave linge Whirlpool 9759 d'environ 3 ans, qui présentait les mêmes symptômes : plus aucune alimentation ni d'affichage.
Mon module est différent, il s'agit d'une carte L1747 sur laquelle R 001 était grillée, tout le reste semblant bon.
Après remplacement de R001 et remontage de la carte, la même résistance a grillé. Grrr...
C'est grave, docteur ? Qu'avons-nous loupé ?
D'avance, merci.

PS : Ci-joint une photo de la carte lors de son 1er démontage...

Pour agrandir l'image, cliquez dessus.
carte lave linge whirlpool 6 sens

25 octobre 2014 à 12:37
Réponse 117 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Idem
Résistance r1 22 ohms 3 W self l001 à côté des 2 condensateurs et le lnk 305pn
25 octobre 2014 à 19:12
Réponse 118 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Super fil !
Question : avec le même problème sur lave-linge avec carte LP1799 (plus aucun voyant, alim bonne, etc.), y a-t-il moyen de savoir avec un simple contrôleur ("électronique") si le LNK304PN est bien en cause ?
La R020 donne 33 ohms (conforme au marquage orange, orange, noir) et la self L003 (marquage jaune, marron, marron) donne 1,7/1,8 ohms sans démontage.
Aucun des deux composants ne présente de "défaut d'aspect" (ni aucun autre sur la carte).

Merci d'avance.
PM
03 novembre 2014 à 19:54
Réponse 119 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Vu le prix je vous conseille de changer les 3 composants, maintenant si vous voulez encore réduire le prix des réparations vous pouvez simplement changer le lnk304
Et si vous trouvez vous pouvez aussi le commander à l'unité, mais bon tout a des limites.
NOS CONSEILS SONT GRATUITS.
Salutations.
04 novembre 2014 à 20:28
Réponse 120 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir à tous,

J'ai également un souci de commande de contrôle (platine) L2158 et ai été obligée d'en acheter une nouvelle.
Seulement, je ne sais pas où brancher les fils pour l'installer.
Y aurait-il une âme charitable pour poster une photo du branchement ?
J'ai peur de mal brancher et de griller la nouvelle platine...
Par avance, un grand merci !
04 novembre 2014 à 21:15
Réponse 121 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Shadoko
Membre inscrit
Shadoko
3 messages
Bonsoir,

@ TG56 : merci pour votre réponse 119 à "invité réponse 119" : je me suis inscrit sur ce forum qui est vraiment sympa.
Je vais donc commander les trois composants, en 5 exemplaires puisque le LNK se vend par 5 chez RS.

Merci pour vos conseils.
PM
04 novembre 2014 à 22:54
Réponse 122 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonjour.
Pour le câblage se référer aux détrompeurs sur les connecteurs.
05 novembre 2014 à 09:11
Réponse 123 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci !
J'avais bien vu les détrompeurs, mais la question reste pour deux câbles : un composé de trois fils bleus fins et l'autre de trois fils bleus épais...
Quelqu'un saurait-il où je dois les brancher ?
J'ai l'impression qu'il s'agit de l'alimentation...
05 novembre 2014 à 11:41
Réponse 124 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Shadoko
Membre inscrit
Shadoko
3 messages
Bonsoir,

D'abord une correction : sur ma platine LP1799, l’inductance n'est pas codée jaune-marron-marron mais jaune-violet-marron : je l'ai regardée à la lumière d'une lampe led "chaude" et le violet a la même couleur que le marron : rectifié après éclairage à incandescence...

À propos du LNK304 : vu que cette panne a l'air d'être fréquente, n'y a-t-il intérêt à mettre un support pour un changement ultérieur ?

Cordialement,
PM
05 novembre 2014 à 21:23
Réponse 125 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

TG56
Membre inscrit
TG56
1 694 messages
Bonsoir.
Perso je les monte sur un support, mais aucun retour après changement avec résistance et self 3 watts.
06 novembre 2014 à 20:39
Réponse 126 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

J'ai dû commander plusieurs quantités de chaque composant. J'en ai à vendre si vous voulez.
Je n'ai pas encore changé je fais ça demain.

Je vous tiens au courant.
06 novembre 2014 à 23:08
Réponse 127 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci beaucoup ça marche...
07 novembre 2014 à 19:28
Réponse 128 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Invité 116, le retour...

Bonjour à tous et à toutes,
Merci pour vos conseils et vos informations, avec une mention particulière pour TG 56 !
Les composants ont enfin été commandés, puis je les ai changés tous les trois.
Je suis loin d'être un pro de la soudure de précision, mais j'ai réussi sans trop de difficultés. Sans pompe à dessouder, j'ai refait doucement les trous avec un forêt de 1 mm. sweat
Déjà trois lavages et tout roule, pour moins de 11 Euros de composants, au lieu de 160 Euros huffy la carte.
N'hésitez pas à vous lancer.
Bonne continuation.
DIM.
09 novembre 2014 à 10:46
Réponse 129 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Hildever
Membre inscrit
Hildever
6 messages
Bonjour à tous.

J'ai suivi vos conseils et effectivement le changement des composants indiqués en question 5217 lorsque plus rien ne s'allume est judicieux.
J'ai cependant le souci suivant, j'ai perdu mon plan de raccordement donc j'ai fait comme j'ai pu sur la base d'image que je pouvais trouver ici et là sur le net (pas plus de 3 ou 4 et un peu incomplète) et je ne suis pas grand spécialiste.
Toujours est-il que depuis j'ai la panne F23 qui s'affiche pour tout type de lavage au bout de 30 secondes et F02 si je me positionne sur vidange. funk
J'ai lu ce qu'il fallait faire mais je pense que c'est avant tout dû à mon raccordement.
L'un de vous possesseur d'un Whirlpool AWE 8779 pourrait-il :
1/ m'envoyer des photos très claires des raccordements à la carte électronique à faire.
2/ pouvez-vous me dire s'il faut pour le coup changer une autre résistance et laquelle ?
3/ dans le cas où ce ne soit pas mon branchement le problème, comment on résout le problème F23 car je ne trouve rien de bien clair sur le sujet à ma connaissance.

Par avance merci à tous avec une petite de 1 an et un autre de 3, une machine à laver c'est pas du luxe.
Didier.
11 novembre 2014 à 19:22
Réponse 130 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci pour ces infos, réparation effectuée en remplaçant les 3 composants, indiqués dans le lien, coût total 15€, et 4 jeux de rechange en stock.
Juste trop de difficulté à dessouder les anciens composants (même en montant le fer @ 450°), j'ai coupé à raz et ressoudé par dessus plutôt que d'abimer la carte.
14 novembre 2014 à 09:12
Réponse 131 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Si ça peut aider :
Implantation des connecteurs sur modèle Whirlpool 8 kg AWO/D 8459

Pour agrandir les images, cliquez dessus.
connecteurs lave linge Whirlpool 6 sensconnecteurs lave linge Whirlpool 6 sens

14 novembre 2014 à 09:25
Réponse 132 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Hildever
Membre inscrit
Hildever
6 messages
Bonjour.
Merci pour ces infos et les photos.
Réparation effectuées. Déjà 2 lavages et ça roule.
Si cela peut être utile voici quelques photos pour aider les futurs bricolo.
16 novembre 2014 à 21:01
Réponse 133 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Romana
Modératrice
Romana
562 messages
Bonjour,
Nous n'avons pas reçu les photos.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les faisant parvenir en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
16 novembre 2014 à 21:12
Réponse 134 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Hildever
Membre inscrit
Hildever
6 messages
Bonsoir.

Désolé les insertions de photos n'ont pas fonctionné.
Encore merci.
Didier
Voici les photos :
Pour agrandir les images, cliquez dessus.
reparation lave linge whirlpool 6 sens areparation lave linge whirlpool 6 sens breparation lave linge whirlpool 6 sens creparation lave linge whirlpool 6 sens dreparation lave linge whirlpool 6 sens ereparation lave linge whirlpool 6 sens f

20 novembre 2014 à 23:09
Réponse 135 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

stratocort
Membre inscrit
stratocort
1 message
Bonjour,

Quelqu'un aurait-il le schéma de la carte L1799? J'en ai trouvé un en PDF mais la qualité est tellement pourrie qu'il en est totalement illisible.

J'en profite au passage pour vous joindre le PDF du LNK304PN.
C'est une alimentation à découpage intégrée. Le transistor de découpage est un MOSFET, très rapide mais très fragile.
Quand il claque, celui-ci se met en court-circuit, une forte intensité de courant se met donc à circulé dans le circuit de composants en amont. Le courant étant trop élevé vis à vis des tolérances des composants, ceux-ci se mettent à bruler.
Je vais changer tous les composants du primaire, y compris les condensateurs chimiques.

whirlpool awo l1799 control panel sch.pdf

lk304.pdf
26 novembre 2014 à 15:12
Réponse 136 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour

Grand merci à vos conseils j'ai économisé plus de 300€ grâce au simple remplacement des composants LNK304, R020 et L003 (seuls les deux derniers avaient grillés mais je les ai tous changés au cas où).

J'ai un Whirlpool AWE9829 qui a presque 4 ans, le site qui me la vendu l'a déclaré "irréparable" malgré la garantie Z en 5 ans...
Pour info une carte seule coûte quasiment 170/200€, là 10€ de composants achetés sur RS m'ont suffit à remettre la machine d'aplomb.

J'ai remarqué que les deux nouvelles résistances sont nettement plus grosses que celles d'origine.
Je ne sais pas si c'est fait exprès mais j'ai l'impression qu'elles ne grilleront plus de si tôt.

Voici quelques photo de la carte, des branchements et des résistances avant / après si ça peut en aider quelques uns.
Les résistances du haut sont les R020 et celles du bas les L003. La LNK est identique à l'originale cependant.

Bonne chance aux suivants !
erisnake

Pour agrandir les images, cliquez dessus.
composants électronique dépannage lave-linge Whirlpool 6 sensdépannage lave-linge Whirlpool 6 sensdépanner lave-linge Whirlpool 6 sensdépanner lave-linge Whirlpool 6 sens

11 décembre 2014 à 21:08
Réponse 137 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mv35150
Membre inscrit
mv35150
1 message
Bonjour à tous,

Un grand merci à TG56 qui m'a permis non seulement d'économiser de l'argent, mais également les foudres de mon épouse et de mes deux filles.

De très bonnes fêtes à tous.
13 décembre 2014 à 09:42
Réponse 138 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci à vous.
J'avais commandé un nouveau lave linge Bosch, ensuite j'ai fouiné sur le web et vos conseils m'ont beaucoup aidé pour changer les trois pièces que j'ai reçu et monté aujourd'hui difficilement (pas de fer à souder pointu).
Tout marche pour l'instant et j'ai annulé ma commande.
Et encore un grand merci. biggrin biggrin biggrin
23 décembre 2014 à 21:50
Réponse 139 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

Tout d'abord un grand merci à tous pour tous ces conseils.

J'ai le même problème avec mon lave linge Whirlpool AWO 1460 et carte L 1799 : plus rien.
Après avoir changé les trois éléments décrits ci-dessus, la machine est alimentée mais ne fonctionne pas encore.
En position vidange, la pompe tourne normalement, mais si j'essaye un autre programme, la led verte lavage s'allume quelques secondes puis s'éteint et les leds vertes prélavage, rinçage, ACP, vidange et la led rouge service s'allument.
Depuis la réparation de la carte, seule la pompe de vidange fonctionne.
J'ai déjà vérifié plusieurs fois les connexions, vérifié les soudures, appuyé sur reset, réessayé, pas de changement.
Quelqu'un aurait-il une idée ?

Merci à tous.
02 janvier 2015 à 18:04
Réponse 140 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

proseb
Membre inscrit
proseb
2 messages
Bonjour à tous.
Même situation de mon côté, lave-linge AWE 9829 Whirlpool qui ne s'allume plus.
A tout hasard y aurait-il quelqu'un parmi les premiers intervenants de la discussion qui auraient en stock les 3 composants précités (LNK304PN, R020, L 003), j'ai lu que certains en avaient encore à vendre.
Merci.
06 janvier 2015 à 17:39
Réponse 141 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

proseb
Membre inscrit
proseb
2 messages
Bonjour,
J'ai lu que certains auraient éventuellement les trois composants à vendre, je suis intéressé si c'est le cas.
(module LNK304PN, R020 33ohms 3W, self L003).
Merci.
Seb

Je suppose que nous pouvons échanger nos mails hors forum.
06 janvier 2015 à 17:48
Réponse 142 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Un grand merci messieurs pour vos précieux conseils que j'ai suivi attentivement, je viens de réparer mon lave linge AWO/D 7249. Vous êtes formidables.
16 janvier 2015 à 05:00
Réponse 143 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir.

Le problème est bien connu sur les machines Laden/Whirlpool d'avant 2013 c'est le LNK qui suite à une surtension secteur se met en court jus drain source et entraine dans sa chute la résistance et des fois L003 (bien que L003 ait la peau dure mais si elle prend un coup de chaud mieux vaut la changer).

Il semble depuis que le design de l'alim ait été modifié. Sur certaines cartes électroniques le LNK304 a été remplacé par un VIPER53E et pour celles qui utilisent encore le LNK304 on est passé d'une alim type Flyback à une alim type Bulk qui fabrique du -12 + régulateur -5 volts ce qui solde le problème.

Par contre pour les "anciennes" machines je recommande si elles ont des R020 de 33 ohms de mettre une 3 watts et si R020 est 22 ohms de mettre une 2 watts (dans les 2 cas elle fuse à 3 fois Imax soit 900mA) sinon si le point de fuse est > 1Amp on risque de craquer non seulement la Résistance et inductance L003 de 470 µH mais aussi les diodes de redressement 1N4007 et plus grave le transfo de flyback qui lui ne se trouve pas dans le commerce bien qu'il soit fabriqué par Epcos TDK.

Quoiqu'il en soit surtout utilisez bien des résistances type "flame proof" qui fondent mais ne prennent pas feu sinon risque d’incendie de la carte en cas de problème !!

Pour ceux qui ne souhaitent pas entreprendre la manip de remplacement (dessouder le LNK n'est pas aisé) je peux aider et faire le job pour eux puis tester la carte pendant 24 heures avec des cycles ON/OFF.
Bien cordialement.
mamigas
20 janvier 2015 à 19:34
Réponse 144 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci à tous pour toutes ces infos qui m’ont permis de faire repartir mon lave-linge pour 11€ et surtout pour les néophytes comme moi prenez des photos, plusieurs même pour les branchements, en effet il y a des détrompeurs mais un connecteur peut se mettre à deux emplacements sur la carte et au final si vous le placez au mauvais endroit dans mon cas cela me provoquait une erreur code : F23.
04 février 2015 à 19:27
Réponse 145 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Encore un lave-linge (Whirlpool awe7220gg) réparé grâce aux infos de Forum Électroménager.
Heureusement que vous êtes là car s'il fallait compter sur le SAV de Whirlpool ou du vendeur Cdiscount je serais toujours là à attendre (attendre mais je ne sais quoi huffy).
Mon lave-linge est tombé en panne lors de la deuxième machine (record difficile à battre...), j'ai monté un socket pour LNK qui n'est pas facile à dessouder, j'ai aussi galéré pour remettre les connexions (pas d'affichage, la machine ne prenait pas l'eau), j'y suis arrivé mais je m'en suis voulu longtemps de n'avoir pas pris de photos des branchements.
Encore un grand merci !
06 février 2015 à 16:39
Réponse 146 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir,
Pour réponse 145 invité.
Monter le LNK sur socket n'est pas forcément une bonne idée car la chaleur dégagée par le LNK s'évacue par le s broches et est dissipée par les plages de Cu étamées situées sur le circuit imprimé.
Le passage par un socket va augmenter la résistance thermique Rja et, en cas de forte dissipation, la température de jonction LNK peut atteindre la temp de blocage de 142°C
CF toutes les notes d'appli de chez Power Int qui demandent d'apporter le plus grand soin au dimensionnement des plages et à l'évacuation de chaleur par les pins 1 2 7 8 du LNK
Cordialement.
06 février 2015 à 19:24
Réponse 147 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Idem pour moi. Un lave-linge Whirlpool AWOE9749 de moins de 4 ans qui s'est éteint en cours de lavage il y a 10 jours.
Suite aux précieux conseils de ce fil de discussion, j'ai acheté les 3 (lots de) composants chez RS et j'ai réparé. J'ai bien galéré au dessoudage (je me suis commandé une vrai pompe à dessouder chauffante depuis).
Je ne suis pas fier de mes soudures, mais ça a redémarré du premier coup et 2 lavages ont été effectués depuis.

Pour ajouter à ma rage, j'ai adoré les 2 vis qui permettent de démonter le panneau avant.
Des vis en croix ou plates au lieu de vis à tête hexagonale quasi-inaccessibles m'auraient évité de passer un temps considérable à démonter.

Un très grand merci à tous les contributeurs pour la solution et la confiance que j'ai eue en commandant les composants grâce aux nombreux témoignages (+1)
15 février 2015 à 10:34
Réponse 148 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci à tous pour vos précieux conseils, mon L.L Whirlpool 9749 de 2011 re-fonctionne à nouveau après le changement des trois composants.
Pas évident à dessouder mais avec un peu de patience on y arrive.
N'oubliez pas de prendre des photos avant toute intervention et démontage.

Encore un grand merci.
15 février 2015 à 13:53
Réponse 149 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour
Quelqu'un aurait-il les photos du câblage pour remonter la carte sur une Laden EV8026 ?
J'ai perdu les photos prises avant démontage et je suis dans la m...
Merci beaucoup.
20 février 2015 à 23:07
Réponse 150 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Même panne avec carte L1799 sur machine AWE8879GG cry j'attends les pièces pour dépanner...
03 mars 2015 à 19:08
Réponse 151 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
2 791 messages
Bonjour Invité.

Nous comprenons votre mécontentement envers le fabricant, au vu de la longueur de ce topic il est évident que vous n'êtes pas la seule personne à avoir rencontré un problème sur cet appareil.
Nous n'avons pas publié votre message ici, car dans ce topic des propos similaires au vôtre sont déjà présents.
Nous avons conservé votre message, au cas où vous n'en ayez pas fait de copie, nous vous conseillons de créer une nouvelle question dans ce forum ce qui vous permettra de donner votre avis sur ce fabricant.
Mais malheureusement ce type de problème n'est pas réservé qu'à ce modèle et fabricant, il en va de même pour pleins d'autres appareils, je pense que les forums, blogs et autres permettent d'avertir les consommateurs mais trop tard, à titre personnel je préfère acheter du matériel de très bonne qualité, j'ai compris qu'avec le temps on était vraiment gagnant, exemple notre frigo congélateur (deux compresseurs) a l'âge de notre fille, 21 ans. A l'époque nous l'avions payé très cher. Il en va de même pour notre lave vaisselle, que nous avons dû payer malheureusement environ 300 euros de plus qu'un modèle de marque standard.
Cordialement.
Patrice
03 mars 2015 à 23:47
Réponse 152 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir,

Ce souci d'alimentation qui flanche est bien connu et pas uniquement chez WH... mais également chez Lad... Electro.... Bauck... et bien d'autres. Il risque de se produire quand la tension secteur (nominal 230) flirte avec son maxi (253) ou même le dépasse en période orageuse.
Le problème a été identifié et résolu je pense depuis 2012/2013.
Il est toutefois possible de RÉPARER la carte en cause sans devoir la remplacer et ça coûte surtout nettement moins cher.
Bien cordialement.
06 mars 2015 à 21:34
Réponse 153 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Vette56
Membre inscrit
Vette56
1 message
Bon pour moi c'est fait machine en cours de cycle.
Quelques problèmes pour démonter le LNK, j'ai cassé un morceau du circuit imprimé et donc dû faire un strap... (cf photo).
Lors du cycle l'afficheur de temps a fait un drôle de "dessin" mais est revenu normal en quelques secondes !

Merci à tous pour vos précieuses informations et aide. Et merci à Whirlpool de vendre de la m.... huffy
Ça m'a permis de ressortir le matériel électronique... lol


Pour agrandir l'image, cliquez dessus.
réparation circuit imprimé faire un strap

15 mars 2015 à 16:38
Réponse 154 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir,

Juste 2 commentaires au précédent message de Vette56

Whirlpool ne vend pas plus de camelote que les autres Laden Baucknecht ou Electrolux puisque leurs appareils souffrent des mêmes défauts qui est une utilisation du LNK en limite max de ses possibilités, voire au delà dans certaines conditions.
Autre point : au vu de la photo de la carte réparée.
En utilisation le LNK consomme de la puissance et dégage de la chaleur.
Cette chaleur est évacuée par les broches 1 2 7 8 qui sont la source du LNK.
Selon le fabricant du circuit (Power Integration) il est impératif que ces 4 broches soient soudées sur les plages de cuivre étamé situées dessus et dessous le circuit imprimé (et ces plages doivent être les plus grandes possibles).
Sinon la température de la puce va augmenter jusqu'à atteindre 142°C température à laquelle le circuit va se bloquer et couper l'alimentation. (CF la data sheet du LNK304/305)

Ce n'est qu'un conseil bien sûr, mais cette fois, en cas de clash, ça ne sera pas de la faute du fabricant du lave linge.
Bien cordialement.
mamigas
15 mars 2015 à 19:06
Réponse 155 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,

Même problème.
Suivi tous vos conseils.
Changé les 3 éléments pour 12 euros.
Et c'est reparti.

Merci et bravo à ceux qui ont décelé cette panne.
Bien cordialement.
16 avril 2015 à 08:46
Réponse 156 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Je possède un lave linge Whirlpool AW0 D6126 depuis Nov 2011.
Il s'est arrêté en cours de cycle et ne repartait pas. Aucune led ne s'allumait.
J'ai vérifié que le courant arrivait à la carte mère. C’était ok, donc pas de souci sur l'antiparasite...
J'en ai conclu que le problème était lié à la carte mère, comme pour tous les intervenants de cette discussion.
J'ai acheté une carte mère neuve sur internet. Je l'ai remontée mais rien n'a changé, rien ne s'allume.
Il semblerait que le problème soit donc ailleurs... mais où ???
Peut-il y avoir une autre cause, sachant que j'ai vérifié également qu'il n'y avait pas de problèmes d'ordre mécanique (charbons, vidange...).
Est-ce qu'un défaut de programmation de la carte peut faire que rien ne s'allume. Je pense qu'au pire les programmes pourraient être bouleversés mais que le lave linge devrait donner quand même quelques signes de vie.
Si quelqu'un peut m’éclairer... Merci d'avance.
23 avril 2015 à 19:10
Réponse 157 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour.
Votre carte doit être une L1373, et si le 230v arrive bien sur les 2 cosses situées au dos du commutateur rotatif c'est la partie alim de la carte qui est HS la source -5 volts est OUT !

Ça se répare sans souci entre 3 et 6 composants à changer et ça je sais faire.

Maintenant si la carte neuve ne fonctionne pas c'est... bizarre, car même une carte dite générique doit au minimum allumer les voyants !!! (vous l'avez acheté OU ?).
Re-vérifiez si le 230 arrive bien sur les 2 fils situés au dos du commutateur rotatif bleu, si oui c'est la carte et rien d'autre.
Je joins une photo de la L1373 le commutateur c'est le composant bleu.
Cordialement.

Pour agrandir l'image, cliquez dessus.
carte l1373

26 avril 2015 à 15:31
Réponse 158 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Alexis45
Membre inscrit
Alexis45
1 message
Bonjour,

Même problème avec carte L1373 avec une Whirlpool AWOE 8749/2WP
J'ai changé les 3 composants, et depuis erreur F23.
J'ai vu les réponses 76, 129 et 144.
J'ai bien de l'alimentation qui arrive au pressostat, la résistante de chauffage est bien à 25 ohms (j'ai retiré la masse ça ne change rien).

Je me demande si mon branchement est correct ? (photo prise avant le changement des composants).
Merci pour vos conseils.

Pour agrandir l'image, cliquez dessus.
Branchement carte L1373 Whirlpool AWOE 8749/2WP

07 juin 2015 à 20:52
Réponse 159 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.
J'ai le même problème depuis hier (plus rien) avec un AWO/D7452
Je vais me procurer les composants.
Avant de démonter la carte, une question : Comment on démonte le bouton (je ne voudrais pas tout casser) ?
Par avance merci.
Richard
15 juin 2015 à 09:49
Réponse 160 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Il faut démonter d'abord la carte, en la retirant elle se déboîte du bouton.
15 juin 2015 à 14:54
Réponse 161 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour.
D’abord merci pour cet excellent forum, je viens de tomber en panne et vu l'état des circuits je m’apprête à changer les pièces incriminées.
Seulement voilà en testant les autres résistances je me suis aperçu que R038 était claquée aussi donc je pense qu'il me faut commander cette pièce aussi...
A ce sujet je recommande à Alexis45 de vérifier cette résistance au cas où... (même carte L1373).
20 juin 2015 à 23:21
Réponse 162 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Au fait j'ai du mal à trouver la référence de cette résistance, les couleurs me donneraient 150K ce qui me parait surprenant mais pas impossible. Pour moi c'est violet - vert - jaune - jaune ou autre pour les 2 dernières.
Merci d'avance.
21 juin 2015 à 00:04
Réponse 163 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Réparation effectuée ce jour et la machine a fonctionné.
Pourvu qu'elle tienne encore quelques temps.
Merci pour les conseils. biggrin
24 juin 2015 à 21:55
Réponse 164 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour,
Même punition, tous feux éteints.
Après lecture des posts du forum, je commande les 3 composants en cause chez rs-particuliers.
Reçus hier, je remplace de suite avec un brin d'angoisse. Je suis un néophyte.
Eurêka, ça fonctionne.
Deux lavages consécutifs et toujours OK.
Un grand merci à tous ces contributeurs géniaux qui partagent leurs compétences.
Très cordialement.
Francis
01 juillet 2015 à 08:34
Réponse 165 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Salut à tous.

Lave linge Whirlpool 6e sens AWOE 9749 4 ans et 6 mois.
Panne lundi soir -stop-
Plus rien d'allumé -stop-
Merci Whirlpool -stop-
Recherche sur forum -stop-
Commande des 3 pièces mardi à 11,99€ chez RS-particuliers -stop-
Livraison mercredi après midi -stop-
Changement des composants vendredi (avec un peu d'appréhension, 15 ans sans toucher à l’électronique c'est long) -stop-
Vendredi 19h 1ere machine à laver en cours -stop-
Merci à vous stop.

Vive internet et les forums, dommage pour Whirlpool, même si c'est les soldes, ça attendra un peu.
24 juillet 2015 à 19:57
Réponse 166 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour,

Je souhaite tempérer l'enthousiasme de l'invité 165.
Le remplacement "en aveugle" des 3 composants : résistance, inductance, LNK c'est bien mais il faut quand même s'assurer que lors du flash d'autres composants n'ont pas été dégradés (en particulier les diodes ou le transfo flyback) et vérifier après réparation que les tensions primaires et secondaires sont dans leur spécification.
Pour info, en prenant comme commun la source du LNK (pin 1 2 7 8)
Tension continue DC mesurée en sortie inductance 325V +/-15 volts, dépend du secteur et est en gros = tension secteur x 1.41

Tension DC sortie de la source -12 doit être de -12+/- 0.6volt
Tension DC sortie de la source -5 v doit être de -5 +/-0.25 volt
Tension DC sur pin 4 du lnk (versus source) doit être de 1.65 volt +/-0.1v
Tension Dc sur pin 3 du lnk (versus source) doit être de 5.80 volts +/-0.2 volt
Ces vérifications sont le mini à effectuer.
Cordialement.
mamigas

Ne pas faire ces vérifications c'est hypothéquer l'avenir et risquer de voir une nouvelle panne dans les 6 mois.
25 juillet 2015 à 14:44
Réponse 167 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Invité 165

Merci pour ces précisions Mamigas.
Effectivement je n'ai pas vérifié ces données, mais lors du démontage de la carte, il n'y avait rien de visiblement défectueux et si les tensions ne sont pas les bonnes, la panne dans 6 mois grillerait les mêmes composants ?

Merci pour votre réponse.
27 juillet 2015 à 21:42
Réponse 168 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir,

Même problème sur mon lave linge Whirlpool AWO/ D8459 : toutes lampes éteintes, par chance en fin de cycle !
Carte L1373 fabriquée le 15/07/2010, Panne le 19/07/2015 : 5 ans et 4 jours, curieux non ?
Ne serait-ce pas de l'obsolescence programmée ?

Suivi les conseils ci-dessus :
3 composants commandés le 19/07 pour 11 euros.
Reçus et changés le 21/07
Et c'est reparti. La machine fonctionne normalement depuis bientôt une semaine.

Merci et bravo à ceux qui ont décrit cette panne, et la solution, et en particulier à TG56.
Bien cordialement.
28 juillet 2015 à 00:22
Réponse 169 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour,
Pour l'invité 165.
Oui la panne peut se reproduire moins de 6 mois après.... j'ai déjà vu 4 cas.
La plupart du temps cela vient soit d'une surtension sur le secteur 230 en particulier par temps orageux les pulses tension sur drain LNK dépassent allégrement les 700 volts max de BVDSS
Soit la résistance utilisée n'est pas le bon type de R et elle a été détruite par surcharge tension lors de la mise sous tension de la machine, c'est pour ça entre autre que je fais entre 24 et 36 de test en cycles ON/OFF
Cordialement.
28 juillet 2015 à 08:23
Réponse 170 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour
Réponse à la question de l'invité 168.
Non il ne s'agit pas d’obsolescence programmée (OP) mais d'une utilisation du composant LNK à la limite de ses limites spécifiées par le fabricant Power Intégration.
Il s'agirait d'Op si par exemple c'était un condensateur de découplage alu qui se mettait en court-circuit ; en effet les condos alu utilisés sur ces cartes ont d’après leur spec une durée de vie limitée disons 3000 heures, on pourrait utiliser des condensateurs ayant une durée de vie de 10000 ou 15000.... mais ce n'est ni le même prix ni le même encombrement... là oui il s'agirait d'OP.
Dans le cas du LNK c'est l'utilisation au max des limites du composant et dans certains cas on peut dépasser les limites de 700v spécifiée... alors là c'est la loterie certains lnk tiennent et d'autres non et se mettent en court-circuit, ce type de panne c'est la roulette russe !

Par contre si vous remplacez les composants par des types différents ou si vous ajoutez un support pour enficher le LNK là oui ça devient de OP !!
Cordialement.
28 juillet 2015 à 08:34
Réponse 171 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

rdesoras
Membre inscrit
rdesoras
2 messages
Bonjour,
J'ai exactement le même souci sur mon AWOD 7452.
Mon problème étant que je n'ai aucune connaissance en électronique et soudure.
Mamigas si je diagnostique que c'est bien la carte L1373 qui a un souci, pourriez-vous m'aider à la réparer ?
Ce serait toujours moins cher qu'une réparation qui coûte la moitié du prix de la machine !
31 juillet 2015 à 15:31
Réponse 172 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

rdesoras
Membre inscrit
rdesoras
2 messages
Bonjour cher administrateur, pourrais-je avoir les coordonnées de Mamigas ?
Ayant le problème cité sur mon AWOD7452 mais étant une bille en électronique et soudure, son aide à la réparation serait très appréciée, je n'ai pas les moyens de racheter un lave-linge ni de payer une réparation via les enseignes...
Merci d'avance !
31 juillet 2015 à 15:45
Réponse 173 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
2 791 messages
Bonjour rdesoras.
C'est fait nous venons de vous faire parvenir l'adresse mail de Mamigas.
Cordialement.
31 juillet 2015 à 18:18
Réponse 174 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Merci aux techniciens et administrateurs de proposer un tel forum "collaboratif".
Grâce à ces échanges, j'ai suivi les conseils de Julien et fait la même commande (des 3 composants) qu'Alain sur Rs-Online. 10,99€.
Premiers remplacements ratés funk, car le dessoudage des composants défaillants n'était pas totalement effectué.
Après avoir passé une mèche de 2 mm dans les connexions à refaire, la seconde soudure était réussie.
Et la machine est tombée en marche : smile
10 août 2015 à 21:34
Réponse 175 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

Whirlpool AWOE 8749, même panne donc démontage et test : c'est la carte de puissance.
Carte Whirlpool L2158.
Les composants R020 et L003 ont noirci mais rien de visible sur le LNK304PN.
J'entame la même procédure, à suivre...
En parallèle j’envoie un courrier au service consommateur de Whirlpool.
12 août 2015 à 11:49
Réponse 176 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Whirlpool AWOE 8749 avec carte L2158 suite...

J'ai trouvé les 3 composants (R020, L003, LNK304PN ou équivalent) pour 5,30 euros TTC dans une bonne boutique d’électronique nantaise. Pour la voir régulièrement, le vendeur connaissait cette carte électronique (!).
Il a même pensé préparer des "kits de réparation" tout prêt !

Un coup de fer à souder (environ 20mn car le LNK304PN est un peu plus dur à dessouder), remontage, branchement et... c'est reparti.

Pour info, le démontage de la carte est à la portée d'un débutant avec un peu de matériel.
Tout se passe par l'intérieur. Une dizaine de vis. NE PAS TIRER SUR LE BOUTON DE COMMANDE !
C'est la carte et son support qu'il faut retirer, sans forcer.

J'ai choisi Whirlpool pour sa bonne image. Ces économies de bout de chandelle sont minables.
Bon courage à tous.
18 août 2015 à 17:20
Réponse 177 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous...

Nous avons tous l'habitude de parcourir les forums afin de trouver des solutions à nos problèmes sans pour autant participer aux discussions.
C'est pourquoi je tenais à vous remercier pour les précieuses informations qui s'y trouvent.
J'ai pu réparer mon lave linge à moindre frais grâce à vous donc encore un grand merci à tous et au plaisir de vous lire à la prochaine panne. lol. smile
25 août 2015 à 22:42
Réponse 178 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous et merci pour votre aide.

J'ai pu aussi dépanner mon lave linge âgé de 5 ans et qui m'a lâché un beau matin : Whirlpool AWO/D 7242 avec une carte L1373 de 2010.
Plus rien ne s'allumait :
Diagnostic rapide avec un testeur : l'alimentation 230V arrivait bien à la carte, j'ai déposé la carte et même défaut que vous citez déjà tous ici : une résistance L003 grillée.
Grâce à vous, j'ai été chez un fournisseur de composants électroniques compétent de Nantes et j'ai remplacé les R020 (0.40€) + L003 (0.30€) + LNK304PN (2.60€) et c'est reparti comme avant.
Coût de la réparation = 3.30€.

Après des recherches plus poussées, c'est un défaut très connu d'un fournisseur italien, qui fabriquait ces cartes (Whirlpool, Laden, etc.) et il y avait donc ce défaut de composants qui claquaient plus tôt que prévue et au début Whirlpool prenait cela en garantie, mais ils ont vite arrêté car cela leur avaient coûté des dizaines de millions d'euros.

Ceci dit, cela reste du bon matériel tout de même, car quand j'ai ouvert la bête pour voir ce qui fonctionnait dedans : un état quasi neuf de tous les composants : joint tambour, roulement, flexibles, pompe, etc. mais c'est clair que la personne qui n'y connait rien aurait rapidement appelé un dépanneur et il lui aurait proposé une carte mère toute neuve à 190€ + 80€ de déplacement ce qui dans la plupart des cas fait réfléchir à remplacer la machine par une neuve, car les consommateurs ont pris l'habitude de l’obsolescence programmée pour l’électroménager à savoir une durée de vie de 5 ans en moyenne, et même les vendeurs en magasin le disent lors de l'achat !
Mais avec un peu de savoir faire et ce genre de forum nous pouvons dire stop à ce programme d’obsolescence programmé et faire vivre nos appareils 10 ans.
Salut.
Manarat44
28 août 2015 à 11:55
Réponse 179 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Trotro
Membre inscrit
Trotro
1 message
Bonjour.
Merci pour toutes les aides qui m'ont aussi aidé à réparer mon lave-linge Whirlpool AWO/D 4741
J'ai commandé et remplacé les 3 composants cités.
La dépose / pose du Switching Regulator a été le plus complexe.
Comme les composants ne sont pas vendus à l'unité, j'ai des kits en plus si cela intéresse quelqu'un.
Vous pouvez me contacter.
A+
03 septembre 2015 à 13:38
Réponse 180 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir !

Merci pour vos infos, j'ai effectué la réparation sur une AWO/D 4741 et ça marche du tonnerre, elle est repartie pour un tour !!!
03 septembre 2015 à 22:01
Réponse 181 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

Merci aux personnes de ce forum !
Même panne sur un lave linge Whirlpool AWO/D4741
Devis gratuit chez un réparateur : 195€ (120€ la carte HT + main d’œuvre)
Vu que le lave linge a environ 5 ans j'ai tenté.
Je ne suis pas un as en bricolage. J'ai coupé les composants à ras et ressoudé.
J'ai acheté sur http://www.rs-particuliers.com/ les pièces décrites dans la réponse 18.
Commandé un soir vers 18h30, livré le lendemain vers 9h30 : BRAVO !
Grâce à vous mon lave ligne démarre, reste à voir dans le temps. :)

En tout cas MERCI !
04 septembre 2015 à 18:32
Réponse 182 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir,
Le seul Bémol que j'apporterai c'est de bien choisir ses composants en particulier la Résistance sinon dans quelques mois rebelote, car La R sera de nouveau HS cette fois par perçage de couche.
Voir photo.
C'est juste un avis.
Cordialement.
mamigas

Voici la photo de la résistance:
Pour agrandir l'image, cliquez dessus.
résistance HS perçage de couche

04 septembre 2015 à 19:25
Réponse 183 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Jacquot29
Membre inscrit
Jacquot29
1 message
Grâce à ce forum, panne résolue sur lave-linge AWO/D8459 où rien ne s'allumait sur le tableau de commande. Changé sur la carte 1373 la R020, la L003 et la LNK304PN.
Coût des pièces à RS : 11,02€, port gratuit.
Merci à Alain et Pierre pour leurs conseils. Jacquot.
04 septembre 2015 à 22:38
Réponse 184 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous
J'ai eu le même souci avec ma machine awe8777 j'ai changé les 3 composants, ma machine a bien redémarré mais malheureusement au bout de 3 lavages elle est à nouveau en panne et je vois sur la R020 une trace noire.
On me dit qu'il y a un problème en amont est-ce que quelqu'un a eu le même souci ?
Merci de vos réponses.
07 septembre 2015 à 11:32
Réponse 185 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour,
NON le problème n'est pas en amont mais sur la carte elle-même.

C'est bien de changer la résistance, l'inductance et le LNK sans vérifier le reste de la chaine alimentation.
Mais vous avez dû laisser sur la carte un composant douteux ou abimé du style diode de snubber ou de free wheel ou une capa de filtrage et bien sûr le problème réapparait.
Faut quand même savoir que le flash initial est dû à une surtension de plus de 700 volts sur le drain du LNK et que cette surtension a pu (je dis bien a pu) commettre des dommages "collatéraux" sur les autres composants.... d'où la nécessité de vérifier !!

Je passe mon temps à dire que :
1/ il faut vérifier TOUTE ( TOUTE !!!) la chaine alim et ne pas changer uniquement les 3 composants en aveugle en se disant basta ! ça va marcher.

2/ il faut après la réparation MESURER les tensions : source HT +325 volts, source -5 volts et source -12 volts et sur les sèche linges la source +19 ou +24volts du module humidité et VÉRIFIER que les valeurs mesurées sont dans les spécifications.

3/ que enfin, avant de remonter la carte dans la machine, il faut lui faire subir au moins 24 heures de test en cycles on off pour être sûr de ses "billes".

4/ que le remplacement du LNK n'est pas neutre et qu'il faut utiliser du matos "adapté" en particulier une station de soudage "ANTI STATIC" pour éviter de dégrader ou tuer le microcontrôleur composant MOS sensible à une ESD de 1KV (les électroniciens comprendront !!).
C'est ce que perso je fais sur les cartes que je répare et à ce jour pas de souci.
Enfin dernier point il faut choisir les bons composants pour remplacer qui ne sont pas forcément ceux qui sont recommandés sur les sites !!

Bien Cordialement.
mamigas
07 septembre 2015 à 14:07
Réponse 186 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Miloutre
Membre inscrit
Miloutre
3 messages
Bonjour à tous,

Tout d'abord, un grand merci pour le temps passé par ceux-qui-savent à aider les gens comme moi.
Je suis assez bricoleur et d'habitude j'arrive à me sortir assez rapidement d'un mauvais pas, mais là, je suis comme une poule devant un couteau.

J'ai un lave-linge Whirlpool AWO/D 7249 qui est tombé soudainement en panne, j'ai trouvé votre site et j'ai lu les fils.
Depuis, j'ai démonté la façade et accédé à la carte L1373.
Mais j'ai un souci, un peu honteux :
Comment ôte-on le bouton de sélection ? J'ai un peu peur de fendre la carte en tirant sur le bouton.

A vous lire.
Jon.
09 septembre 2015 à 17:16
Réponse 187 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Miloutre
Membre inscrit
Miloutre
3 messages
Re-bonsoir,

J'ai trouvé tout seul :
Le bouton reste en place et c'est tout le module qui sort. Easy...
09 septembre 2015 à 17:21
Réponse 188 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Miloutre
Membre inscrit
Miloutre
3 messages
Bonjour,

J'ai fait comme il était conseillé, j'ai changé les trois composants, qui étaient abîmés, ça se voyait à la loupe.
Les soudures m'avaient l'air compliquées à dessouder (j'ai pas touché à un fer depuis presque 20 ans) alors j'ai coupé les pattes des composants et ressoudé par dessus.
Très difficile pour le petit circuit imprimé.

Pour le remontage des câbles, j'avais des photos (floues mais suffisantes).
Elles ont été inutiles puisque le boitier de la carte ainsi que les fiches sont munis de détrompeurs.

J'ai eu un code F06 (dû à un branchement pas assez enclenché).
N'ayant pas détecté le mauvais branchement, j'ai tenté un reset de la carte.
Comme je ne savais pas comment faire, j'ai tenté plusieurs trucs.

Annulation + 4 x prélavage, programmateur sur Zéro puis débrancher rebrancher.
Programme vidange + 4 x prélavage, programmateur sur Zéro puis débrancher rebrancher.
Programmateur sur Zéro (ou vidange, je ne sais plus) + 10 secondes sur Départ puis débrancher rebrancher.

Toujours F06, c'était la grande fiche blanche sur le côté de la carte principale qui était mal mise.
J'ai débranché la prise secteur, ré-enfiché la fiche blanche jusqu'au bout.
Là, le programme court est en test et ça tourne bien pour l'instant.

Merci pour le coup de main.
17 septembre 2015 à 11:30
Réponse 189 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour à tous,

Un grand MERCI à ce forum Bricovidéo (et à Julien) qui m'a permis de réparer ma machine à laver Bauknecht WAK 5410 di, lamentablement tombée en panne totale après 3 ans d'utilisation.
Après démontage du boitier de commande je me suis rendu compte qu'il s'agissait de la fameuse carte Whirlpool L1799 et que la résistance R20 était effectivement HS.
J'ai donc commandé et remplacé les 3 composants... et la machine s'est réveillée !

Mais il me restait un dernier problème à résoudre, car la machine affichait le code erreur F23...
En fait c'était le connecteur du pressostat qui était branché au mauvais endroit (c'est promis la prochaine fois je ferai une photo AVANT de débrancher).
Maintenant la machine fonctionne comme avant, et je suis devenu un pro du dépannage. biggrin

Thank you so much !
Olivier
19 septembre 2015 à 18:28
Réponse 190 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir.
Merci pour ce fil qui m'a aiguillé vers la solution de mon problème.
Mon lave linge Whirlpool AWOE 9540 en cours de cycle s'est éteint après 3 ans de bons et loyaux services et ne s'allume plus.
Je vais de ce pas tester et changer les fameux composants.
Le côté "soudure" n'est pas mon problème mais plutôt le côté "extraction".
La partie supérieure est déposée j'ai localisé la carte derrière le bandeau avant.
Je me doute qu'il faut retirer le bouton rotatif en façade mais en tractant doucement il résiste...
Je serais tenté d'utiliser la manière "velue" mais est-ce la bonne méthode ?
Avez-vous un pas à pas de démontage à me proposer ?
Merci pour vos réponses. smile
04 octobre 2015 à 17:25
Réponse 191 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir.
Ce n'est pas le bouton qu'il faut enlever mais tout le bloc qui est derrière qui lui est clipsé sur le bandeau.
Le bouton ne bouge pas il reste solidaire du bandeau ; c'est un axe cranté qui se loge dans l'inter de la carte de contrôle.
Cette carte de contrôle est protégée par deux carters plastiques maintenus par 3 clips en haut et en bas.
Cordialement.
mamigas

Voici la photo :
Pour agrandir l'image, cliquez dessus.
dépannage lave-linge Whirlpool 6 sens

04 octobre 2015 à 19:07
Réponse 192 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir
Et un bouton de sauvé !
Merci pour votre réponse ultra rapide et précise.
Cordialement.
04 octobre 2015 à 19:59
Réponse 193 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir
Comme tout le monde ici, j'ai changé les 3 pièces (L003, R020, LNK304PN monté sur un support) sur la carte. J'ai remis les branchements.
Quand j'ai voulu vérifier que ma réparation avait réussi, j'ai voulu lancer un programme, la machine s'est bien allumée mais avec le voyant "service" aussi, et la vidange s'est déclenchée automatiquement sans que j'appuie sur le bouton démarrer.
Impossible de l’arrêter sauf à remettre le sélecteur sur zéro.
Et ça quelque soit le programme choisi.
J'ai pensé que s'était peut être normal vu que la machine est tombée en panne cuve pleine. Mais maintenant qu'elle est vidangée, c'est toujours le même scenario.
Que se passe-t-il ?
Que faut-il que je fasse ?
Ma carte est-elle grillée ou défectueuse ?
Merci.
04 octobre 2015 à 23:12
Réponse 194 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour !
Je suppose qu'avant de changer les 3 composants classiques en aveugle vous avez testé la chaine d'alim primaire de votre L1790 et que ensuite vous avez mesuré les tensions +325 -5 et-12 volts pour vérifier qu'elles sont dans leur spec ??
Non ! vous n'avez pas fait tout ça !! quel dommage vous avez pris le risque de laisser une diode roue libre abimée ou la diode de snubber HS et donc de re-tuer la carte à court terme !!

Est-ce que la carte est HS ???? je ne le pense PAS ! c'est déjà ça !!!
Ce que vous pouvez faire maintenant :
Commencer par re-vérifier toute la connectique et voir si les câbles sont bien branchés en particulier ceux qui relient le module d'humidité à la carte de contrôle.
Il suffit d'un problème de contact pour tout bloquer
Seconde manip la procédure de reset.

A faire en moins de 10 secondes les ops 1 2 3 4 qui suivent.
1/ mettre sélecteur position en bas ( sur 6h comme disent les aviateurs).
2/ appuyer 4 fois sur départ.
3/ tourner le sélecteur de 1 position vers la gauche.
4/ appuyer 4 fois sur départ.
Attendre 2/3 secondes.
Mettre le sélecteur à zéro puis essayer pour voir.
Si ça ne fonctionne toujours pas il faudra envisager une autre manip, à ce moment là me recontacter.

Cordialement.
mamigas
05 octobre 2015 à 11:02
Réponse 195 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonsoir,

Mon AWOD 8451 a grillé lors d'un cycle : plus d'alimentation.
Après démontage du L1799, il y a en effet comme beaucoup le R020 de grillé.
J'ai changé les pièces suivantes :
R020 par : Résistance à film métallique 33Ω, ±5%, 3W,
LNK305P par : Switching Regulator, LNK305PN + rajout d'un support
L0003 par : Inductance traversante Epcos, 470 μH, 280mA, 1,5MHz, Q:40, 2,5Ω Rdc

Les autres composants semblent OK, mais en rebranchant 1min, tout s'allume mais l'affichage bug, cycle ne correspond plus trop (temps bien inférieur...).

Il doit y avoir d'autres composants HS, comme D0006, DZ06 ou peut-être TF01 mais comment les tester ?

Voici les photos :
Pour agrandir l'image, cliquez dessus.
wp 20151007 19 04 33 pro


wp 20151007 19 25 19 pro

07 octobre 2015 à 19:29
Réponse 196 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir.
1ere erreur avoir monté le LNK sur support alors que power intégration le déconseille fortement pour des problèmes de dissipation thermique vous risquez un blocage par overttemp du LNK tout simplement il y a dans le LNK une overtemp security qui déclenche à un TJ de 135 et bloque tout.

Deuzio, quelles sont les valeurs des sources de tension que vous avez mesurées après la réparation sur les sorties 325 -5v v-12 volts.
Enfin au vu de la photo je ne suis pas sûr que vous ayez utilisé le bon type (risque de perçage du film métal) suite à courant d'appel lors de la MST mais bon (voir photo d'une R qui a tenu 3 semaines : Photo résistance)

Bien cordialement.
mamigas
07 octobre 2015 à 20:09
Réponse 197 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus


Invité
invité
Bonjour Mamigas,

Je suis le propriétaire de la Laden qui vidange de manière intempestive.

Alors oui j'ai remplacé les 3 composants en aveugle, en suivant les indications trouvées sur le net.
Je n'y connais rien et ça semblait accessible, alors plutôt que de dépenser 280€ comme me le demandait un réparateur, j'ai tenté la manip sans jamais avoir fait de soudure auparavant.
Dans ces conditions vous comprendrez assez facilement que je ne suis pas du tout en capacité de faire les vérifications dont vous me parlez et quand je lis certains posts c'est quasiment du chinois pour moi.

Ceci dit, j'ai vérifié les connexions sur la carte. Il ne semble pas y avoir de problème.

Je suis donc passé à la manip que vous m'avez indiquée.
D'abord à 6h (sélecteur en bas) il n'y a pas de cran (ce qui parait normal puisqu’il n'y a pas de programme dans cette position), pour l'opération 3 j'ai donc tourné le sélecteur jusqu'au 1er cran sur la gauche.

La manip réalisée, ça n'a rien changé. J'ai répété cette manip 2 fois sans plus de résultats.

J'en suis donc au même point.
Si j'ai bien compris il y a une autre manipulation possible.
Je garde encore un petit espoir.

En tout cas merci pour votre aide.
Philippe
08 octobre 2015 à 11:49
Réponse 198 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonsoir,
Comme vous n'êtes pas inscrit sur le site forum Bricovidéo vous apparaissez tous avec le pseudo "invité" si bien que je ne sais plus à qui j'ai affaire et de quel problème on discute.
Désolé , je suis largué car j'ai l'impression de répondre à Pierre du problème qu'a rencontré Paul.
Pour l'instant je stoppe mes posts en attendant d'y voir plus clair.
Inscrivez-vous sur le site avec un pseudo et à ce moment ça sera plus clair pour tout le monde.
Cordialement.
mamigas

Pour celui qui a signé Philippe ré-expliquez votre souci car le remplacement des composants n'a strictement rien à voir avec la vidange !!! et faire réparer une carte pour une cinquantaine d'euros c'est possible sans devoir y mettre 280 euros.
08 octobre 2015 à 19:20
Réponse 199 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Jean1976
Membre inscrit
Jean1976
2 messages
Bonsoir à toutes et tous,

J'ai un lave linge Whirlpool AWOE9540 Année 2011 carte L2158 la machine semble se lancer et s’arrête instantanément avec le code F08...
Les conseils avisés de TG56 me serait d'une très grande utilité (d'avance merci cher administrateur du site de me fournir son email si possible bien sûr).
Je fais suivre les photos du module.
Merci pour votre aide.

Voici les photos :
Pour agrandir les images, cliquez dessus.
dépannage carte lave linge Whirlpool AWOE9540dépannage carte lave-linge Whirlpool AWOE9540Dépannage carte lave-linge Whirlpool AWOE9540dépannage carte lave-linge Whirlpool AWOE9540

28 octobre 2015 à 01:27
Réponse 200 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
2 791 messages
Bonjour Jean1976.
Voilà c'est fait nous venons de vous faire parvenir l'adresse mail de Mamigas.
Cordialement, Patrice
28 octobre 2015 à 03:02
Réponse 201 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

mamigas
Membre inscrit
mamigas
420 messages
Bonjour Jean.
L'administrateur vous a donné mon email et pas celui de TG56 que vous demandiez !
Je vais tenter de répondre.

Le défaut F08 est lié au chauffage Le microcontrôleur a détecté une anomalie sur le circuit de chauffage.
Ce qu'il faut faire :
Contrôler l'aspect du TP pas de trace de rouille ou de corrosion suite à une fuite d'eau sur le TP
Débrancher les 2 fils qui arrivent au thermo plongeur (TP) = (résistance de chauffe)
Vérifier l'isolement électrique du par rapport à la terre OK si vous mesurez plus de 10 mégohms (il faudrait faire cette mesure avec de l'eau dans la cuve du LV pour que le TP trempe dans l'eau).
Mesurez la résistance du TP entre 25 et 30 ohms (tirez un peu sur les contacts pour d'éventuels problèmes de contacts intermittents).
Contrôler les connecteurs qui vont du TP vers la carte de contrôle L2158 voir en particulier si les contacts des cosses faston de 5 mm ne sont pas oxydés ou brulées les 2 fils du TP arrivent sur la carte au connecteur marqué HE2 (4 cosses 2 pour le pressostat et 2 pour le TP) et au vu de votre photo côté carte c'est OK.

Si tout ça est bon le souci peut venir du relais HF115-F situé sur la L2158 car c'est lui qui commande l'envoi du secteur vers le TP, vérifier les contacts du relais éventuellement le changer (je dois en avoir ??).
Examiner la qualité des soudures du relais sur la carte, mais au vu de votre photo tout me semble OK de ce côté.
Enfin en dernier ressort exécuter le programme de test de la machine (je pourrai vous en dire plus sur ce point).

Il est également possible que ce soit le triac qui commande la bobine du relais de chauffage qui soit HS.

Avec tout ça : ya pu ka

Bonne recherche.
mamigas
28 octobre 2015 à 08:45
Réponse 202 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
2 791 messages
Bonjour à tous.
Désolé pour la confusion de l'envoi de l'adresse email mais avec très peu d'heures de sommeil c'est ce qui arrive.
J'espère que la réponse de mamigas vous convient, d'autre part je ne pense pas que TG56 propose le dépannage de carte.
Cordialement, Patrice
28 octobre 2015 à 08:57
Réponse 203 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Jean1976
Membre inscrit
Jean1976
2 messages
Cher Administrateur,

Aucun souci, j'avais clairement repéré les qualités "pro" de mamigas, donc aucun souci...
28 octobre 2015 à 11:56
Réponse 204 Dépannage lave-linge

Panne lave linge Whirlpool 6 sens ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
2 791 messages
Bonjour,
Ce fil de discussion étant devenu trop long, nous avons clôturé et déplacé la suite en suivant ce lien :
Panne lave-linge Whirlpool 6 sens

Cordialement.
L'équipe de Bricovidéo
14 novembre 2015 à 00:55
Vous ne pouvez pas poster de nouveaux messages ici : ce sujet a été cloturé par un modérateur.

Questions apparentées dans le forum Électroménager

  • 1. Panne lave-linge Whirlpool 6 sens
    N°16731 : Bonjour, La question d'origine, sur le forum électroménager n°5217, ayant dépassé plus de 200 réponses, nous avons déplacé la suite de ce sujet sur cette page. La première partie est consultable en suivant ce lien :...
  • 2. Sèche linge Laden AM 3888 ne s'allume plus
    N°15267 : Bonjour à tous, notre sèche linge Laden AM 3888 ne s'allume plus (aucune réaction au fait de tourner le bouton sur l'une quelconque des positions horaires, aucun voyant ne s'allume à contrario de d'habitude), j'ai donc pour...
  • 3. Panne lave-linge Laden EV 1167 aucun voyant ne s'allume
    N°12848 : Bonjour. Mon lave-linge Laden EV 1167 est en panne, il a seulement 1 an 1/2, il n'y a plus aucun voyant qui s'allume d'un seul coup, prise testée = bonne, filtre nettoyé OK. D'où peut venir le problème ? Merci.
  • 4. Sèche linge Laden AM 3999 ne s'allume plus
    N°15434 : Bonjour à tous, Comme le titre l'indique, mon sèche linge Laden AM 3999 ne s'allume plus. Il s'est éteint un plein cycle et depuis, plus rien. La prise électrique est fonctionnelle. J'ai donc fait quelques recherches et...
  • 5. Lave Linge Whirlpool awo 9763 démarre plus
    N°987 : Mon lave linge Whirlpool awo 9763, âgé de deux ans à peine, ne démarre plus, c'est à dire que la porte se ferme bien mais n'importe quel programme semble démarrer avec le voyant "porte fermée" allumé et au bout de dix...
  • 6. Panne lave linge Whirlpool 6 sens ne s'allume plus
    N°15843 : Bonjour à tous, J'ai un lave linge Whirlpool 6ième sens qui ne s'allume plus. J'ai vu sur le forum (question 5217) que plusieurs personnes avaient eu le même problème. Le module que j'ai démonté est une carte L1747 sur...
  • 7. Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
    N°17171 : Bonjour, Mon lave-linge Samsung WF0714Y7E ne s'allume plus (aucun voyant ne s'allume). Avez-vous des pistes de recherche ? Auriez-vous un schéma électrique ? D'avance merci pour votre aide. Bien à vous.
  • 8. Code F06 lave linge Whirlpool AWE 6624
    N°14743 : Bonjour à tous, Décidément quand on parle de loi des séries... après le sèche linge, la centrale vapeur, la Senseo, le lave vaisselle, voilà que le lave linge s'y met. :cry: Bon je résume : code F 06, j'ai tenté le...
  • 9. Voyant arrivée d'eau s'allume lave-linge Whirlpool AWM8050
    N°14840 : Bonjour. En début de cycle le voyant "arrivée d'eau" s'allume. Pourtant l'eau arrive bien dans la cuve. Vers la fin du cycle la machine affiche le code défaut "FH" et la vidange ne se fait pas. Par contre la vidange se fait...
  • 10. Problème lave-linge Whirlpool AWM 6120
    N°13982 : Bonjour, J'ai un problème avec mon lave linge AWM 6120. Je lance le programme, le programmateur tourne et se stoppe, l'eau ne rentre pas, le moteur ne se lance pas avec pour effet le voyant de porte clignotant. J'ai cherché...
>>> Résultats suivants pour : Panne lave linge Whirlpool 6 sens ne s'allume plus >>>



information Informations sur le forum information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
La Croix Rouge - premiers secours
6 gestes élémentaires à connaitre absolument Posez votre question de bricolage en cliquant ici Proposition de site
© Bricovidéo
