Problème lave vaisselle Bosch SMS40D12EU

19586

Question Forum Électroménager : Problème lave vaisselle Bosch SMS40D12EU

PapiChr
Membre inscrit

2 messages

Bonjour à tous.

J'ai un problème sur un lave vaisselle Bosch réf. : SMS40D12EU.
Les 2 voyants robinet et rinçage clignotent.
Le lave vaisselle ne prend pas d'eau. Il y a un bruit de relais qui vient de la carte électronique.
Si vous avez une idée je suis preneur.
Par avance merci.

24 novembre 2018 à 17:06

Réponse 1 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Bricovidéo
Administrateur

13 578 messages

Image du jour BricoVidéo
Bonjour à toutes et à tous. Information à cet emplacement du forum dépannage électroménager sera publiée l’image du jour BricoVidéo. À ce jour 75 436 internautes bricoleurs sont inscrits sur les forums de bricovideo.com
Pour agrandir l'image, cliquez dessus.

Paris 24 novembre 2018. Gilet jaune slogan. Photo Patrice Faro, Nikon D5500 objectif zoom Nikkor 18-55 mm.
Photos manifestations des gilets jaunes Paris
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum électroménager.

24 novembre 2018 à 17:59

Réponse 2 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonsoir.
Sans doute un problème avec la séquence d'initialisation de la carte qui, à la mise sous tension, teste l'état de la machine (watch dogs) et les 6 relais.
Le problème est sur la carte, sans doute un des transistors BCR555 HS, je viens de réparer 2 cartes qui avaient ce problème.
Cordialement.

24 novembre 2018 à 21:15

Réponse 3 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Bonjour mamigas.
Merci pour la réponse.
Je vais regarder ça.

26 novembre 2018 à 08:42

Réponse 4 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Bonjour Mamigas.
J'ai vu sur le forum que vous proposez de réparer les cartes électroniques (Changement de transistor dans le cas qui m’intéresse).
Comment faut-il procéder pour vous contacter ?
Cordialement.

26 novembre 2018 à 12:46

Réponse 5 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonjour.
Avant toute chose il faut établir un diagnostic en suivant le schéma de la carte pour identifier les composants HS ou douteux.
Dans un 1er temps j'ai besoin de connaitre la réf technique de la carte de contrôle qui est sur votre lave vaisselle SMS40D12EU
Merci de poster des photos de cette carte côté composants et sans ses carters bien sûr et de donner la réf technique de la dite carte qui doit être GRAVÉE sur le circuit imprimé côté des soudures.
Ce qui me permettra de savoir si je connais VOTRE carte ou non.
Cordialement.

26 novembre 2018 à 14:32

Réponse 6 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Bonjour.

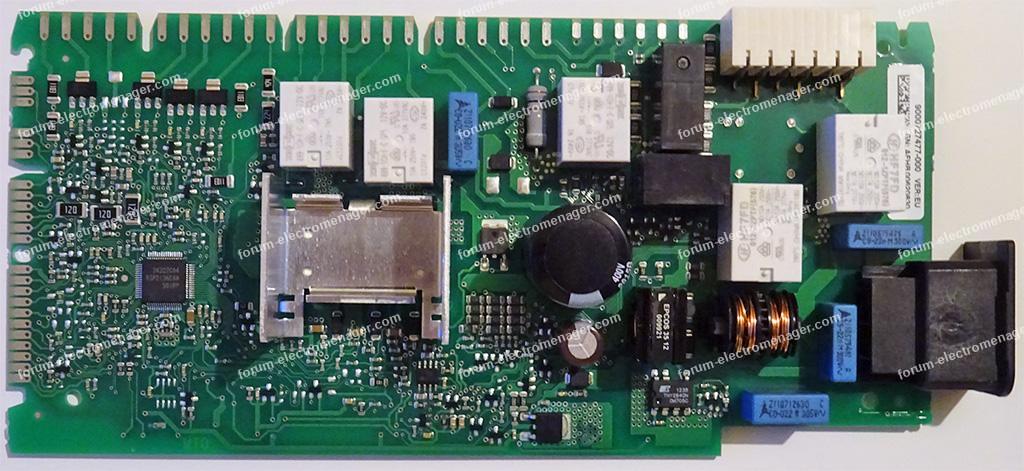

Ci-joint une photo côté composant.
Les références côté composants : 9000727477-00 VAR:EU / SN:AFBH00620830
Les références côté soudure : 5560 D001002206_B 9000 729201
En espérant que cela puisse vous aider dans vos recherches.

Merci pour votre expertise.
Cordialement.

28 novembre 2018 à 17:54

Réponse 7 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Bricovidéo
Administrateur

13 578 messages

Bonjour,
Nous n'avons pas reçu les images que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.

28 novembre 2018 à 18:31

Réponse 8 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonsoir.

5560 D001002206_B 9000 729201 est la réf technique.
Je connais cette carte j'ai dû en réparer une dizaine sans problème particulier... sauf si lors du flash de surtension le microcontrôleur a été mis en court-circuit entre Vdd et Vss qui sont ses bornes d'alimentation.
Sinon pas de problème.
Bonne soirée.
mamigas

28 novembre 2018 à 18:40

Réponse 9 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Bonjour Mamigas.
Pouvez-vous vous charger de la réparation de la carte.
Cordialement.

Pour agrandir l'image, cliquez dessus.

30 novembre 2018 à 08:14

Réponse 10 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonjour.
Si carte réparable pourquoi pas.
Demandez mon adresse à l'administrateur du forum.
Bonne journée.
mamigas

30 novembre 2018 à 11:19

Réponse 11 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Bonjour.
Merci Mamigas de votre réponse.
A l'attention de l'administrateur du forum, serait-il possible d'avoir le mail de Mamigas ?
Par avance, merci.
Cordialement.

30 novembre 2018 à 13:00

Réponse 12 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Bricovidéo
Administrateur

13 578 messages

Bonjour PapiChr. (Si c'est vous ?)

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. Romana Bricovideo.com

30 novembre 2018 à 13:08

Réponse 13 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Merci beaucoup Romana.
Cordialement.

30 novembre 2018 à 14:11

Réponse 14 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

PapiChr
Membre inscrit

2 messages

Bonjour.
Merci à mamigas pour la réparation de la carte.
Envoyé lundi, je l'ai reçu aujourd'hui.
Une fois remontée, le lave vaisselle a redémarré sans problème.
Encore un appareil de sauvé grâce à mamigas.
Encore un grand merci à lui pour sa prestation rapide et de qualité.
Cordialement.

08 décembre 2018 à 16:55

Réponse 15 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonsoir,
Merci pour ce retour d'info !
Ravi de lire que tout est OK car la panne due à des ""runs et des vias"" de circuit imprimé CORRODES n'était pas facile à traiter même en utilisant une loupe x10... j'y ai passé un bon bout de temps !
Heureusement que j'avais le schéma de la carte sinon mission impossible.
Mais bon ça fonctionne et c'est le principal.
Bonne continuation.
mamigas

08 décembre 2018 à 18:22

Réponse 16 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Invité

Bonjour. J'ai un souci similaire.
J'ai pu identifier le problème, un composant grillé mais j'aurai besoin de quelqu'un pour réparer la carte.
C'est arrivé suite à un orage, le reste a l'air fonctionnel.
Je vous joints des photos de la carte.
Contactez moi svp pour gérer la réparation.
Merci d'avance.

Pour agrandir les images, cliquez dessus.

30 juillet 2019 à 10:22

Réponse 17 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Bricovidéo
Administrateur

13 578 messages

Bonjour Invité.

Si vous voulez que vos coordonnées soient transmises, il faut que vous soyez membre inscrit sur l'un des forums de Bricovidéo.
Cordialement, l'équipe du forum dépannage électroménager.

30 juillet 2019 à 10:51

Réponse 18 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonjour.

Je suis surpris par le composant que vous avez identifié comme HS car c'est la diode roue libre de la bobine du relais K05... qui en principe ne crame jamais mais bon.

Si prise de courant OK rien ne s'allume alors la panne est dans la partie alimentation de la carte.

Pas de problème pour que l'administrateur vous communique mon adresse...
Quand vous serez inscrit sur le forum sinon je pense que c'est impossible.
Bonne journée.
Mamigas

30 juillet 2019 à 12:16

Réponse 19 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

Yann90
Membre inscrit

1 message

Bonjour Mamigas,
J’ai un problème similaire, voyant rouge eau clignote.
J’ai démonté la carte et j’ai tenté de tester les transistors BCR 555 entre base et collecteur et entre collecteur et émetteur.
Je ne trouve rien de particulier.
Puis-je vous envoyer la carte électronique ?
Merci.

16 octobre 2020 à 17:38

Réponse 20 forum électroménager bricovideo.com

Problème lave vaisselle Bosch SMS40D12EU

mamigas
Membre inscrit

3 451 messages

Bonsoir.
Je ne prends pas de carte BSH en réparation en ce moment car j'y passe trop de temps, souvent pour rien.
Cordialement.

16 octobre 2020 à 19:30
