TNY264 HS carte lave-vaisselle Bosch

23609

Conseils Dépannage Électroménager : TNY264 HS carte lave-vaisselle Bosch

Mareze
Membre inscrit

1 message

Bonjour.

J'ai un problème avec mon lave-vaisselle Bosch, il ne s'allume plus.

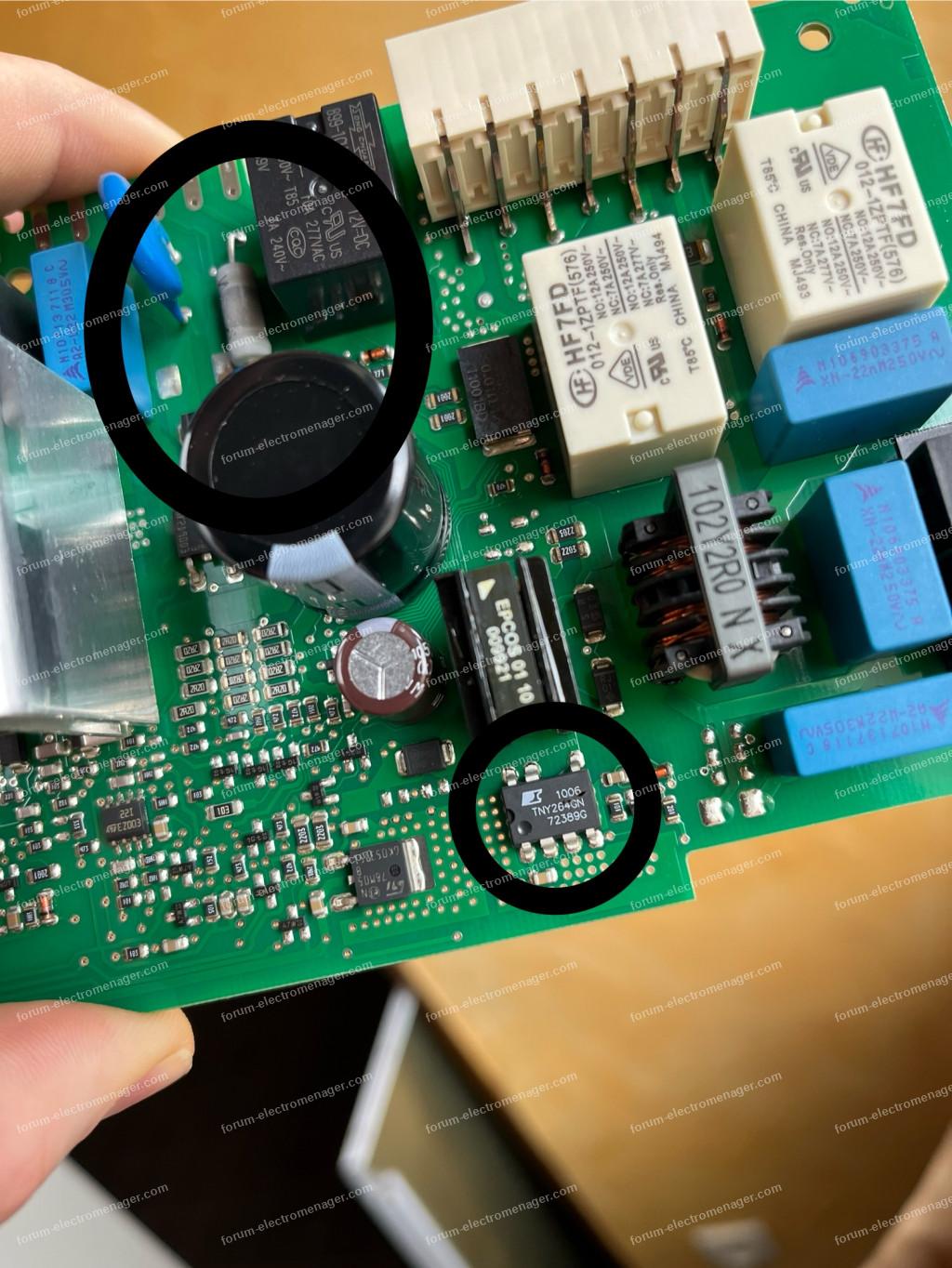

Sa carte électronique présente un défaut, l'un des composants (TNY264) est abîmé et la résistance anti-feu est hors service.
Je n'ai rien remarqué d'autre.

Je recevrai mon TNY de remplacement lundi et je vais tenter de le réparer moi-même en remplaçant le TNY et la résistance anti-feu.

Le modèle de la carte est :
Melecs EWS
25.03.10 10:50:50 C Typ : PA
9000 407 352
EPG60120
(220 - 240)V AC
AI 7.4.

Je voulais vous demander s'il était possible d'effectuer un diagnostic, car apparemment d'autres éléments peuvent également être endommagés.
Peut-être pourrions-nous envisager une réparation de la carte avec Mamigas si, après ma réparation, rien ne fonctionne.
Cordialement.

Pour agrandir l'image, cliquez dessus.

10 mai 2025 à 22:30

Questions / Réponses Électroménager 1

TNY264 HS carte lave-vaisselle Bosch

mamigas1
Membre inscrit

2 663 messages

Bonjour.

Pour effectuer un diagnostic il faut avec le schéma de la carte et en partant de l'arrivée du 230vac sur la carte, tester les composants des 5 chaines alimentation comme je l'ai détaillé plusieurs fois sur le forum .

Concernant les pièces de remplacement bien vérifier que les composants de remplacement sont de dernière génération (et pas des fonds de tiroir ayant 15 ans d'age) et que la résistance ballast est bien un modèle anti surge en plus de anti feu (flame proof).
mamigas.

11 mai 2025 à 17:41
