Carte Électronique lave-vaisselle TK3552 SOFA

23596

Conseils Dépannage Électroménager : Carte Électronique lave-vaisselle TK3552 SOFA

Gribs974
Membre inscrit

5 messages

Bonjour.

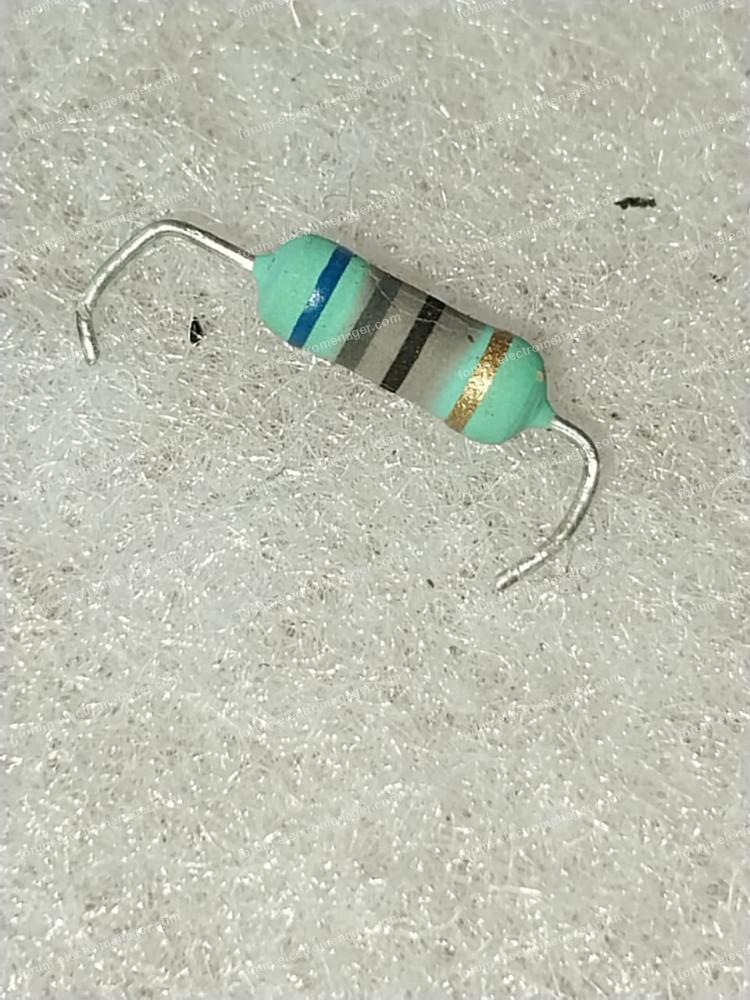

Je souhaiterais avoir votre avis sur un changement de résistance fusible de la carte, notée en rouge sur la carte.
J'ai trouvé ici même (mais impossible de retrouver la page) que c'était du 68 ohms 1/2w.
Cependant, sur le net, je trouve que la couleur de la résistance n'est pas la même. Le vert turquoise correspondrait plutôt à du 3w voire 1w.
De plus, on me propose un pack avec le LNK304 :
https://www.amazon.fr/gp/product/B094DPKBS9/ref=ox_sc_act_title_1?smid=AT9Q21M2BQGLB&psc=1.

Ensuite, une nouvelle version de la carte est vendue en remplacement de celle d'origine, mais avec beaucoup plus de connectique. Est-ce que cela correspondra au programme de la machine ?
Voici le lien :
https://www.pieces-tout-electromenager.com/modules-et-cartes/10920-module-electronique-lave-vaisselle-far-windsor.html.

Merci pour vos retours.

Pour agrandir les images, cliquez dessus.

19 avril 2025 à 10:00

Questions / Réponses Électroménager 1

Carte Électronique lave-vaisselle TK3552 SOFA

mamigas1
Membre inscrit

2 657 messages

Bonjour,
Sur cette carte la résistance ballast est une 2 watts de 68R et la couleur du corps n'a rien à voir avec la puissance elle dépend du fabricant... exemple les résistances de chez Welwin sont toutes grises !!

Une fois de plus, je déconseille fortement les kits tout faits pas chers.... car quand on voit (photos) qu'on propose en 2025 un circuit fabriqué en 2009 et qui plus est d'un lot d'"engineering K939" j'ai quelques doutes sur son origine, sans doute fond de tiroir ou rebut de test mais je l'ai déjà écrit bien des fois !.

Enfin si La R ballast est HS et le LNK aussi il y a certainement d'autres composants à remplacer que seul un diagnostic permettra de localiser.
mamigas

19 avril 2025 à 14:06

Questions / Réponses Électroménager 2

Carte Électronique lave-vaisselle TK3552 SOFA

Gribs974
Membre inscrit

5 messages

Bonjour.

Je n'arrive pas à trouver ce modèle de résistance en 2W, mais je le trouve en 3W.
Est-ce que le terme "résistance à couche métallique" signifie qu'il s'agit d'un fusible ?
https://www.e44.com/composants/composants-passifs/resistances/resistances-a-couche-metallique/resistances-3-w/resistance-couche-metallique-3w-5-68-ohms-RF368.html

Je vous remercie pour votre aide.

20 avril 2025 à 13:54

Questions / Réponses Électroménager 3

Carte Électronique lave-vaisselle TK3552 SOFA

mamigas1
Membre inscrit

2 657 messages

Bonjour.
Une résistance de type film métal ne convient pas pour cette application car ce n'est pas un modèle de sécurité antisurge... et film métal ne signifie surtout pas fusible.

Perso j'utilise des résistances de chez Bourns de la série WS2MxxxR0j pour les cartes que je répare (achetées aux USA pour éviter les copies ou contrefaçons et profite des réparations pour mettre des valeurs mieux adaptées à votre secteur 230v+/-10%).
Cordialement.

20 avril 2025 à 19:19

Questions / Réponses Électroménager 4

Carte Électronique lave-vaisselle TK3552 SOFA

Gribs974
Membre inscrit

5 messages

Bonjour,
Vous pourriez m'en vendre ? ou effectuer la réparation ?
Merci d'avance.

21 avril 2025 à 08:30

Questions / Réponses Électroménager 5

Carte Électronique lave-vaisselle TK3552 SOFA

mamigas1
Membre inscrit

2 657 messages

Bonjour.
Je ne vends pas de composants depuis le jour où certains m'ont reproché que j'étais un "bouffon" qui vendait de la camelote alors qu'ils ne savaient pas les utiliser..... alors pas de "prise de tête ! "

Par contre je dois pouvoir réparer la carte, demandez OK pour que l'administrateur vous donne mon adresse ; ensuite merci de me contacter.
Cordialement.
mamigas

21 avril 2025 à 14:13

Questions / Réponses Électroménager 6

Carte Électronique lave-vaisselle TK3552 SOFA

Gribs974
Membre inscrit

5 messages

Je suis OK je suis d'accord pour que l'administrateur me donne votre adresse.
Cordialement.

21 avril 2025 à 14:25

Questions / Réponses Électroménager 7

Carte Électronique lave-vaisselle TK3552 SOFA

Bricovidéo
Administrateur

13 500 messages

Bonsoir Gribs974.

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.

21 avril 2025 à 18:44
