Four SMEG problème connecteur sur carte de puissance

22824

Question Dépannage Électroménager : Four SMEG problème connecteur sur carte de puissance

Seabike
Membre inscrit

2 messages

Bonjour.

Suite au remplacement de la carte de puissance sur un four SMEG CP60X9, j'aurais besoin d'une photo de l'ordre de branchement des résistances sur cette carte, le connecteur plastique initial ayant fondu sur l'ancienne carte.
(J'ai fait de nombreuses recherches sans retrouver un plan, photo pouvant m'aider.)
J'ai refait tous les connecteurs des câbles.

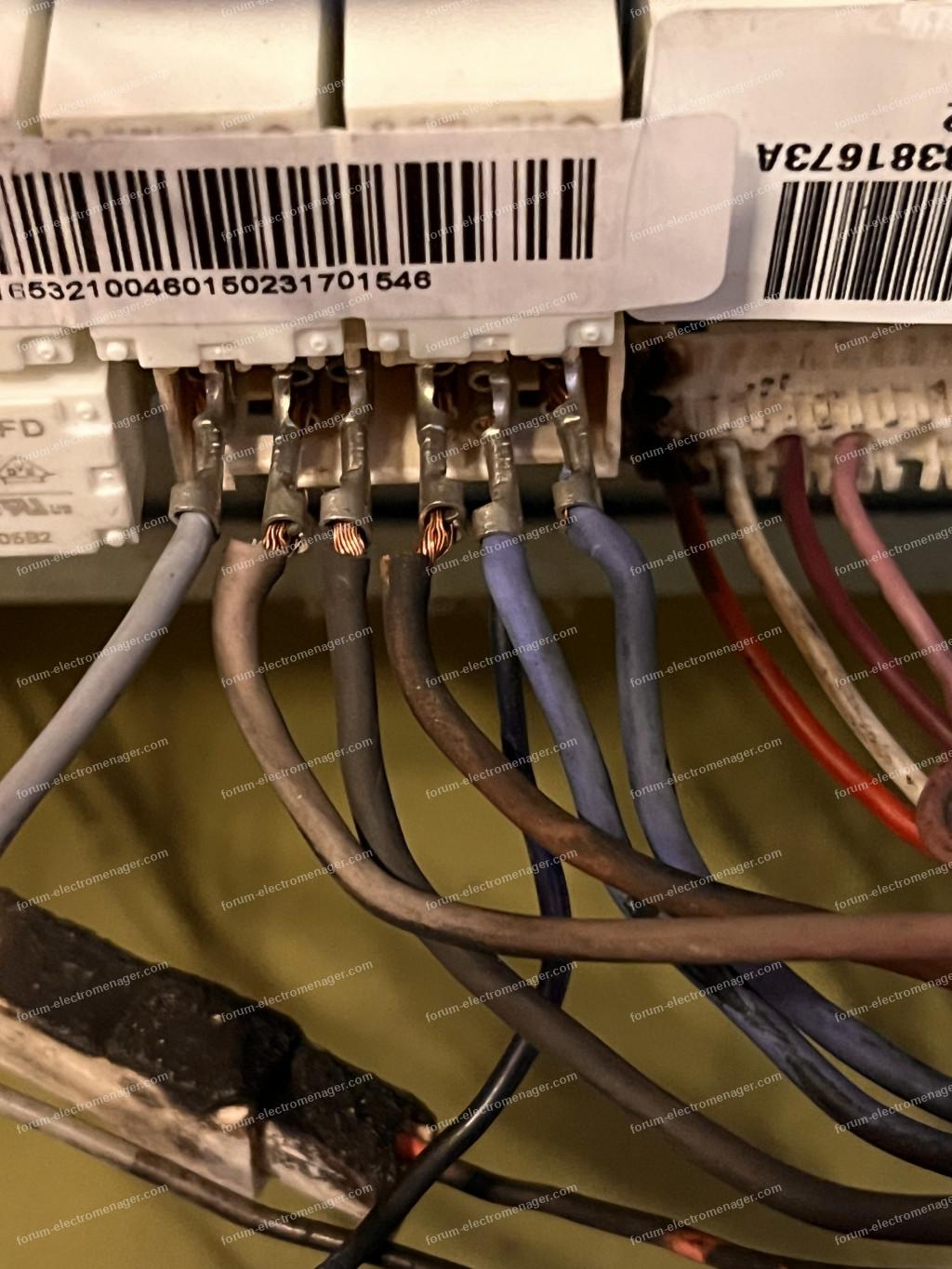

En partant de la droite vers la gauche (cf. photo) j'ai les 2 premiers bleus.
Il me faut connecter :
Marron
Rose/Violet
Gris (initialement blanc mais remplacé)
Noir

En vous remerciant par avance.
Bien cordialement.
Bertrand.

Pour agrandir les images, cliquez dessus.

31 octobre 2023 à 09:20

Réponse 1 d'un contributeur du forum électroménager

Four SMEG problème connecteur sur carte de puissance

Seabike
Membre inscrit

2 messages

Bonjour.

Problème résolu, j’ai réussi à obtenir les plans électriques du four.
Bonne journée.

17 novembre 2023 à 11:21

Réponse 2 d'un contributeur du forum électroménager

Four SMEG problème connecteur sur carte de puissance

Invité

Bonjour.

Pourriez-vous me transmettre les plans électriques du four s'il vous plaît ?
Je les recherche également pour réinstaller ma carte électronique de puissance.
Merci.
Bonne journée !

03 mars 2026 à 14:56

Réponse 3 d'un contributeur du forum électroménager

Four SMEG problème connecteur sur carte de puissance

GL
Membre inscrit

31 500 messages

Bonjour invité du 3 mars.

Citation :
Pourriez-vous me transmettre les plans électriques du four s'il vous plaît ?

Sans vous être identifié avec un pseudo ce sera difficile. Et même avec, depuis deux ans Seabike n'est pas revenu sur le forum.
Cordialement.

03 mars 2026 à 22:12
