Question Dépannage Électroménager : Frigo congélateur Bosch ne s'allume plus
Bonjour.
Après 6 ans de fonctionnement, le frigo congélateur Bosch ne s'allume plus.

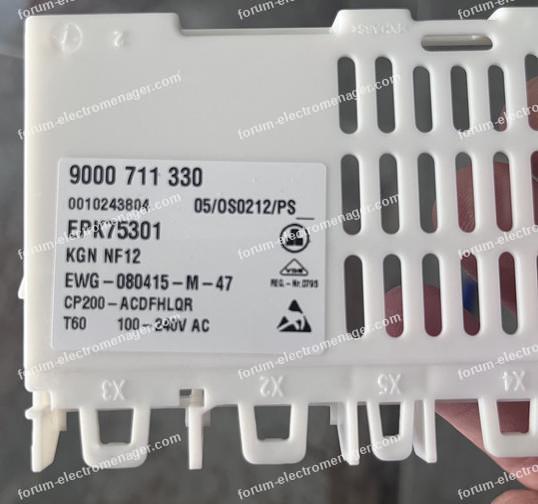

- Type KE KGN NF12
- Frigo au-dessus, congélateur en-dessous.
- Le panneau de commande se trouve au-dessus du frigo : bouton poussoir pour allumage et led d'affichage de la température (voir photo).
- Il n'y a aucune led allumée. Le moteur ne tourne pas. A l'ouverture de la porte, l'éclairage reste éteint.
- Le courant arrive bien au niveau de la boîte à bornes.

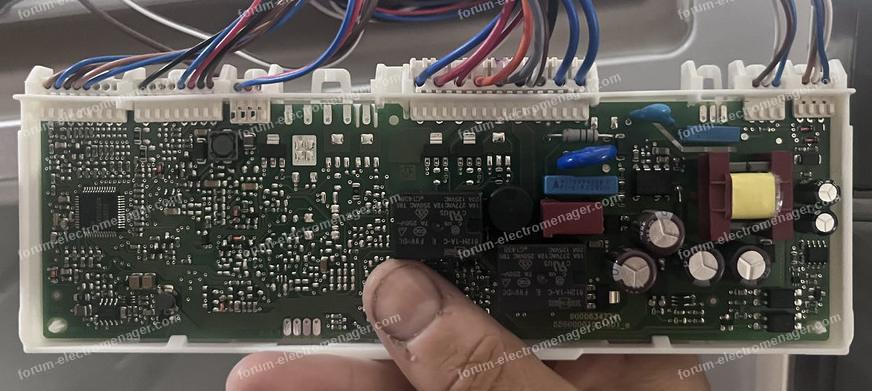

- J'ai démonté la carte du panneau de commande. Sur cette carte il y a 2 relais. Je suppose qu'ils servent à enclencher une vanne pour la partie frigo et une vanne pour la partie congélateur.
- J'ai alimenté le moteur en direct (flèche rouge sur photo).
- Le congélateur fonctionne mais pas le frigo.
Je suppose que c'est la carte de commande qui pose problème. En attendant d'en trouver une, savez-vous comment je peux faire pour faire fonctionner aussi le frigo ?
D'avance merci pour votre aide.
Pour agrandir les images, cliquez dessus.
Après 6 ans de fonctionnement, le frigo congélateur Bosch ne s'allume plus.
- Type KE KGN NF12
- Frigo au-dessus, congélateur en-dessous.
- Le panneau de commande se trouve au-dessus du frigo : bouton poussoir pour allumage et led d'affichage de la température (voir photo).
- Il n'y a aucune led allumée. Le moteur ne tourne pas. A l'ouverture de la porte, l'éclairage reste éteint.
- Le courant arrive bien au niveau de la boîte à bornes.
- J'ai démonté la carte du panneau de commande. Sur cette carte il y a 2 relais. Je suppose qu'ils servent à enclencher une vanne pour la partie frigo et une vanne pour la partie congélateur.
- J'ai alimenté le moteur en direct (flèche rouge sur photo).
- Le congélateur fonctionne mais pas le frigo.
Je suppose que c'est la carte de commande qui pose problème. En attendant d'en trouver une, savez-vous comment je peux faire pour faire fonctionner aussi le frigo ?
D'avance merci pour votre aide.
Pour agrandir les images, cliquez dessus.
25 juillet 2021 à 16:24
Réponse 1 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bonjour.
Si rien ne s'allume c'est que la carte de contrôle ne fabrique plus les basses tensions 12v et 5v pour alimenter relais et électronique.
La photo 3 est intéressante mais comme on ne voit pas toute la carte on ne peut pas dire grand chose.
Postez une photo (ou plusieurs) de la carte coté gauche partie alimentation entre la VDR (composant bleu) un des relais (blanc) et le transfo de Flyback (bobine) où on voit bien toute cette partie.
Au risque de me tromper le problème se trouve par là et c'est réparable sans avoir à remplacer la carte.
Bonne soirée.
mamigas
Si rien ne s'allume c'est que la carte de contrôle ne fabrique plus les basses tensions 12v et 5v pour alimenter relais et électronique.
La photo 3 est intéressante mais comme on ne voit pas toute la carte on ne peut pas dire grand chose.
Postez une photo (ou plusieurs) de la carte coté gauche partie alimentation entre la VDR (composant bleu) un des relais (blanc) et le transfo de Flyback (bobine) où on voit bien toute cette partie.
Au risque de me tromper le problème se trouve par là et c'est réparable sans avoir à remplacer la carte.
Bonne soirée.
mamigas
25 juillet 2021 à 17:51
Réponse 2 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bonsoir.
Merci pour votre réponse.
La photo 2 reprend l'ensemble de la carte.
J'ai ajouté quelques photos de la partie concernée.
Encore merci.
Pour agrandir les images, cliquez dessus.
Merci pour votre réponse.
La photo 2 reprend l'ensemble de la carte.
J'ai ajouté quelques photos de la partie concernée.
Encore merci.
Pour agrandir les images, cliquez dessus.
25 juillet 2021 à 20:52
Réponse 3 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bonjour.
Au vu des photos de la partie alim je confirme un problème de carte : alimentation en court-circuit.
Ce type de panne est connu mais parfaitement réparable sans avoir à remplacer la carte par une neuve et pour un coût bien moindre.
Pour avoir + d'infos demandez mon adresse à l'administrateur du forum en répondant à ce message puis contactez-moi pour savoir comment il est possible de redonner vie à votre frigo/congélateur.
Bonne journée.
mamigas
Au vu des photos de la partie alim je confirme un problème de carte : alimentation en court-circuit.
Ce type de panne est connu mais parfaitement réparable sans avoir à remplacer la carte par une neuve et pour un coût bien moindre.
Pour avoir + d'infos demandez mon adresse à l'administrateur du forum en répondant à ce message puis contactez-moi pour savoir comment il est possible de redonner vie à votre frigo/congélateur.
Bonne journée.
mamigas
26 juillet 2021 à 09:20
Réponse 4 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bonjour.
Merci pour votre réponse.
Il semblerait que ce composant est US ainsi qu'une résistance qui fait office de fusible.
C'est apparemment un composant assez classique que j'ai commandé.
Le congélateur fonctionne mais pas le frigo : Il faut alimenter le ventilateur.
Je pense avoir repéré les fils d'alimentation du ventilateur que je vais alimenter en direct.
Si vous pouvez confirmer que je suis sur la bonne voie ce serait cool.
Merci.
Pour agrandir l'image, cliquez dessus.
Merci pour votre réponse.
Il semblerait que ce composant est US ainsi qu'une résistance qui fait office de fusible.
C'est apparemment un composant assez classique que j'ai commandé.
Le congélateur fonctionne mais pas le frigo : Il faut alimenter le ventilateur.
Je pense avoir repéré les fils d'alimentation du ventilateur que je vais alimenter en direct.
Si vous pouvez confirmer que je suis sur la bonne voie ce serait cool.
Merci.
Pour agrandir l'image, cliquez dessus.
26 juillet 2021 à 14:25
Réponse 5 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Vous vous lancez dans une manip risquée que je ne souhaite pas cautionner, alimenter un ventilo en direct pourquoi pas ....
Je le déconseille mais bon.
Bonne journée.
Je le déconseille mais bon.
Bonne journée.
26 juillet 2021 à 15:20
Réponse 6 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
J'essaye juste de me dépanner.
Le frigo est chargé.
Je n'en n'ai pas d'autre.
Pour obtenir la carte il faut 2 semaines.
Et peu de frigos en stock étant donné que beaucoup de personnes sont sinistrées dans notre région.
Merci.
Le frigo est chargé.
Je n'en n'ai pas d'autre.
Pour obtenir la carte il faut 2 semaines.
Et peu de frigos en stock étant donné que beaucoup de personnes sont sinistrées dans notre région.
Merci.
26 juillet 2021 à 15:32
Réponse 7 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bonjour.
Je relance cette demande
Je possède un frigo Bosch KGN39XL32
Le compresseur ne se lance plus. J ai changer le branchement il fonctionne.
L écran et les touche a l avant du frigo fonctionne.
Je cherche la carte de commande.
Je ne trouve rien.
Pas de trappe sur le dessus ni à l'arrière.
Le fil qui alimente le compresseur rentre à l'arrière mais après je ne sais pas où il va.
Je suis embêter.
Merci de votre aide.
Je relance cette demande
Je possède un frigo Bosch KGN39XL32
Le compresseur ne se lance plus. J ai changer le branchement il fonctionne.
L écran et les touche a l avant du frigo fonctionne.
Je cherche la carte de commande.
Je ne trouve rien.
Pas de trappe sur le dessus ni à l'arrière.
Le fil qui alimente le compresseur rentre à l'arrière mais après je ne sais pas où il va.
Je suis embêter.
Merci de votre aide.
16 août 2025 à 09:32
Réponse 8 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bon je viens de trouver la carte de commande au dessus de la porte.
Je voudrais savoir s il y a possibilité d une autre carte dans le frigo.
Car frigo branché interrupteur marche arrêt éteint. Il y a du 12volts.
Je arrive pas à comprendre.
Je vous explique mon problème.
Hier soir le général de la maison saute. Je rallume et au bout d un moment alarme frigo.
Là je m aperçois que le compresseur ne se lance pas.
J'ai testé le compresseur il fonctionne.
L'écran de sélection température au niveau de la porte fonctionne.
La lumière fonctionne.
Maintenant je cherche.
Pour agrandir les images, cliquez dessus.
Je voudrais savoir s il y a possibilité d une autre carte dans le frigo.
Car frigo branché interrupteur marche arrêt éteint. Il y a du 12volts.
Je arrive pas à comprendre.
Je vous explique mon problème.
Hier soir le général de la maison saute. Je rallume et au bout d un moment alarme frigo.
Là je m aperçois que le compresseur ne se lance pas.
J'ai testé le compresseur il fonctionne.
L'écran de sélection température au niveau de la porte fonctionne.
La lumière fonctionne.
Maintenant je cherche.
Pour agrandir les images, cliquez dessus.
16 août 2025 à 10:44
Réponse 9 forum dépannage électroménager
Frigo congélateur Bosch ne s'allume plus
Bon après de multiples essais et prise de mesures.
C'est bien du 220volts.
J'ai réussi à refaire partir le compresseur mais à des moments il ne repart pas.
Apparemment cette carte de commande et un problème connu.
Est-ce qu il y a quelqu un capable de la réparer ?
Merci.
C'est bien du 220volts.
J'ai réussi à refaire partir le compresseur mais à des moments il ne repart pas.
Apparemment cette carte de commande et un problème connu.
Est-ce qu il y a quelqu un capable de la réparer ?
Merci.
