Question Forum Dépannage Électroménager : Identifier composant lave-vaisselle Whirlpool
Bonjour.
Je n'ai plus aucun voyant sur mon lave vaisselle Whirlpool ADG8773 A++PC TR FD.

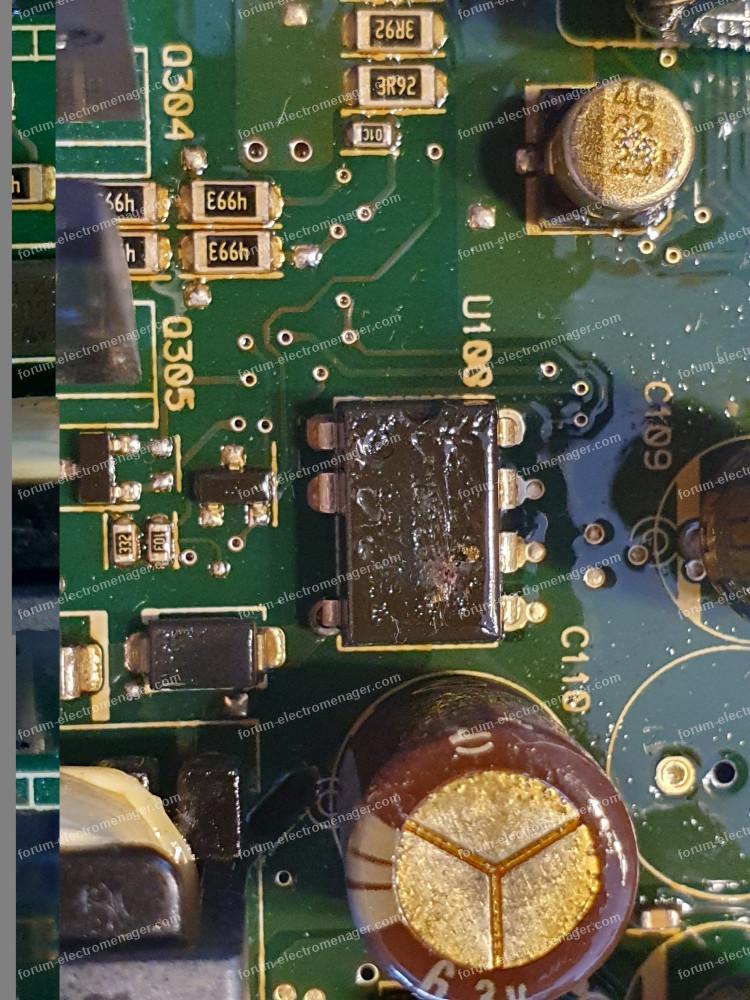

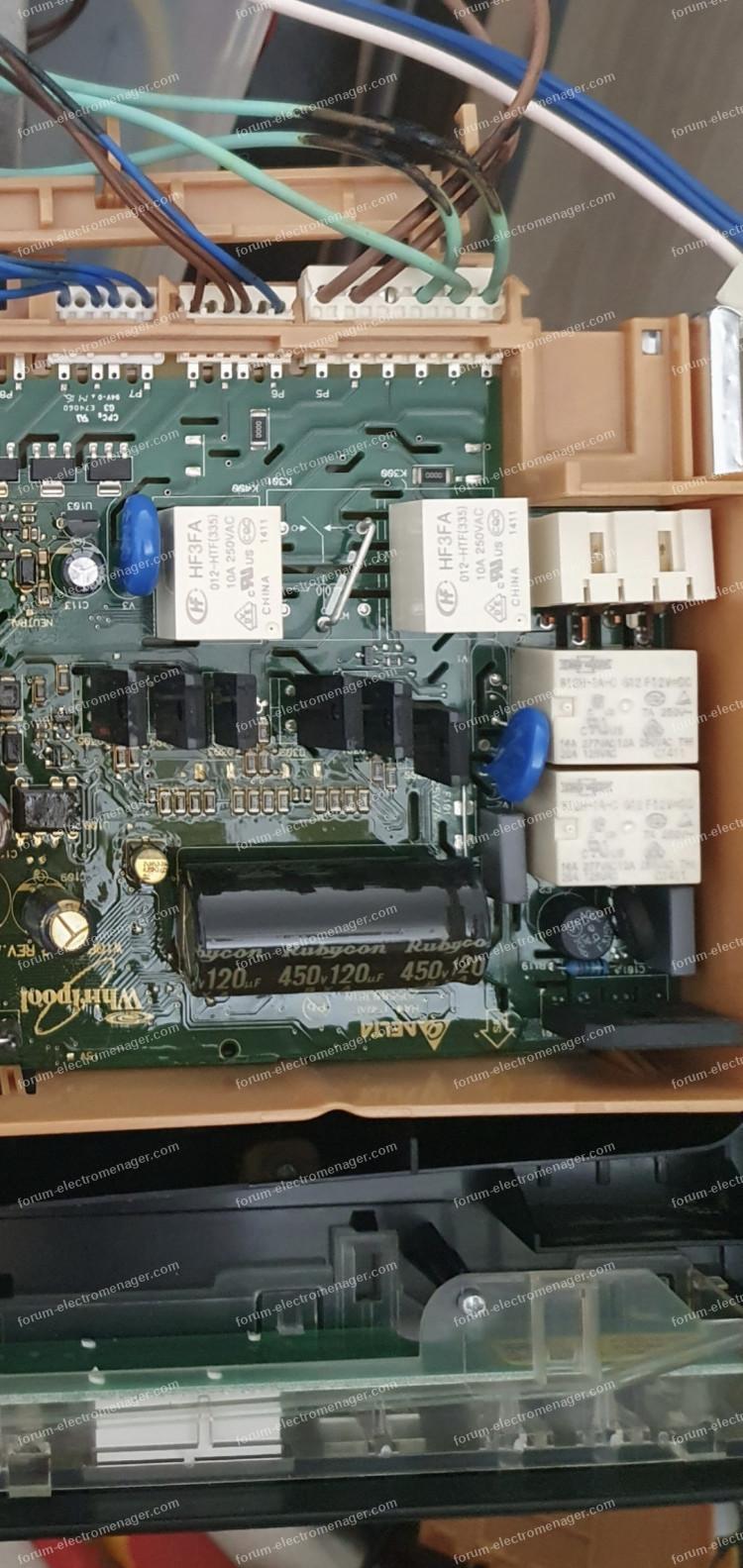

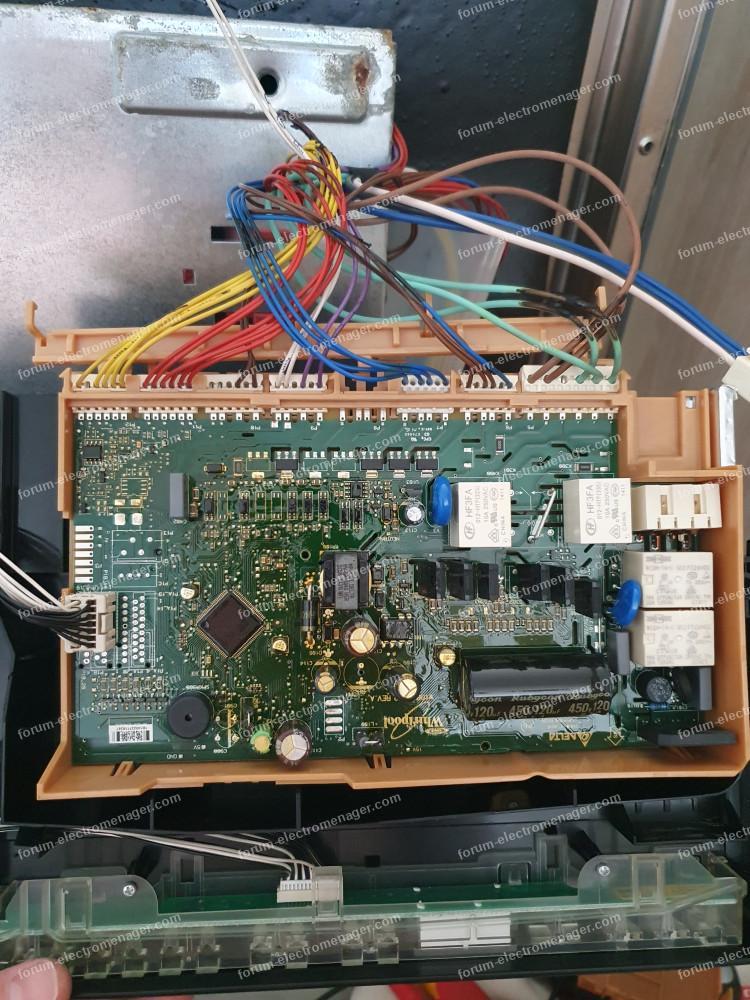

J'ai du courant qui arrive sur la carte de commande, je n'ai pas de courant sur le condensateur, je voudrais changer le fusible a souder mais aussi le composant en amont a 7 pattes mais impossible de connaitre la référence.
Est-ce un lnk pas sur une idée ?
Merci ou site pour commander.
Merci
Pour agrandir les images, cliquez dessus.
Je n'ai plus aucun voyant sur mon lave vaisselle Whirlpool ADG8773 A++PC TR FD.
J'ai du courant qui arrive sur la carte de commande, je n'ai pas de courant sur le condensateur, je voudrais changer le fusible a souder mais aussi le composant en amont a 7 pattes mais impossible de connaitre la référence.
Est-ce un lnk pas sur une idée ?
Merci ou site pour commander.
Merci
Pour agrandir les images, cliquez dessus.
07 septembre 2026 à 16:26
Réponse 1 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonsoir.

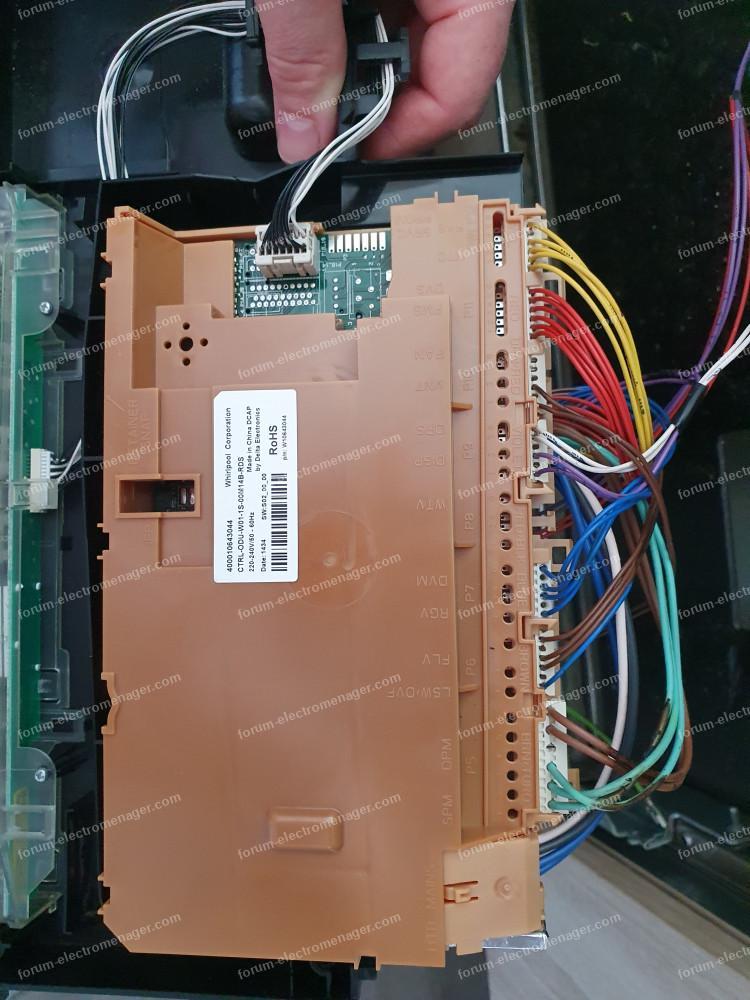

Carte inconnue et on ne lit pas sa référence gravée coté composants !
Peu de chance que ce soit un LNK probablement un TNY xxx et pour lever le doute il faut relever schéma de la partie alim car si lest TN26x et TNY27y ont le même aspect physique ils ne sont pas interchangeable sauf à voir un feu d'artifice
et pour commander surtout pas de kits pas chers ou en provenance de Chine.
mamigas
Des photos haute définition c'est à dire "zoomables" sans pixellisation de la carte entière vue cote composants et coté soudures permettraient peut être de répondre ??? peut être.
Carte inconnue et on ne lit pas sa référence gravée coté composants !
Peu de chance que ce soit un LNK probablement un TNY xxx et pour lever le doute il faut relever schéma de la partie alim car si lest TN26x et TNY27y ont le même aspect physique ils ne sont pas interchangeable sauf à voir un feu d'artifice
et pour commander surtout pas de kits pas chers ou en provenance de Chine.mamigas
Des photos haute définition c'est à dire "zoomables" sans pixellisation de la carte entière vue cote composants et coté soudures permettraient peut être de répondre ??? peut être.
07 septembre 2026 à 19:51
Réponse 2 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour Festayros,
Nous avons transféré par email vos quatre photos à Mamigas1.
Cordialement, l'équipe du forum électroménager.
Nous avons transféré par email vos quatre photos à Mamigas1.
Cordialement, l'équipe du forum électroménager.
07 septembre 2026 à 23:22
Réponse 3 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour.
J'ai réussi a gratter légèrement je vois une réf TNY275PG mais pas sur du PG.
Pouvez vous me confirmer ma démarche de diagnostique
J'ai bien de la tension qui arrive sur la carte électronique .fil blanc et noir.
J'ai teste le condensateur 450V 150microF pas de tension.
J'ai teste le fusible rondF3.15A hors tension = 0 (voir photo 1)
J'en déduis que je dois changer le fusible et si le fusible a griller c'est que le composant juste avant je pense l'alim a découpé est H.S TNY.
Avez-vous des liens pour commander c'est composants, en espérant que le problème vient de la.
Merci.

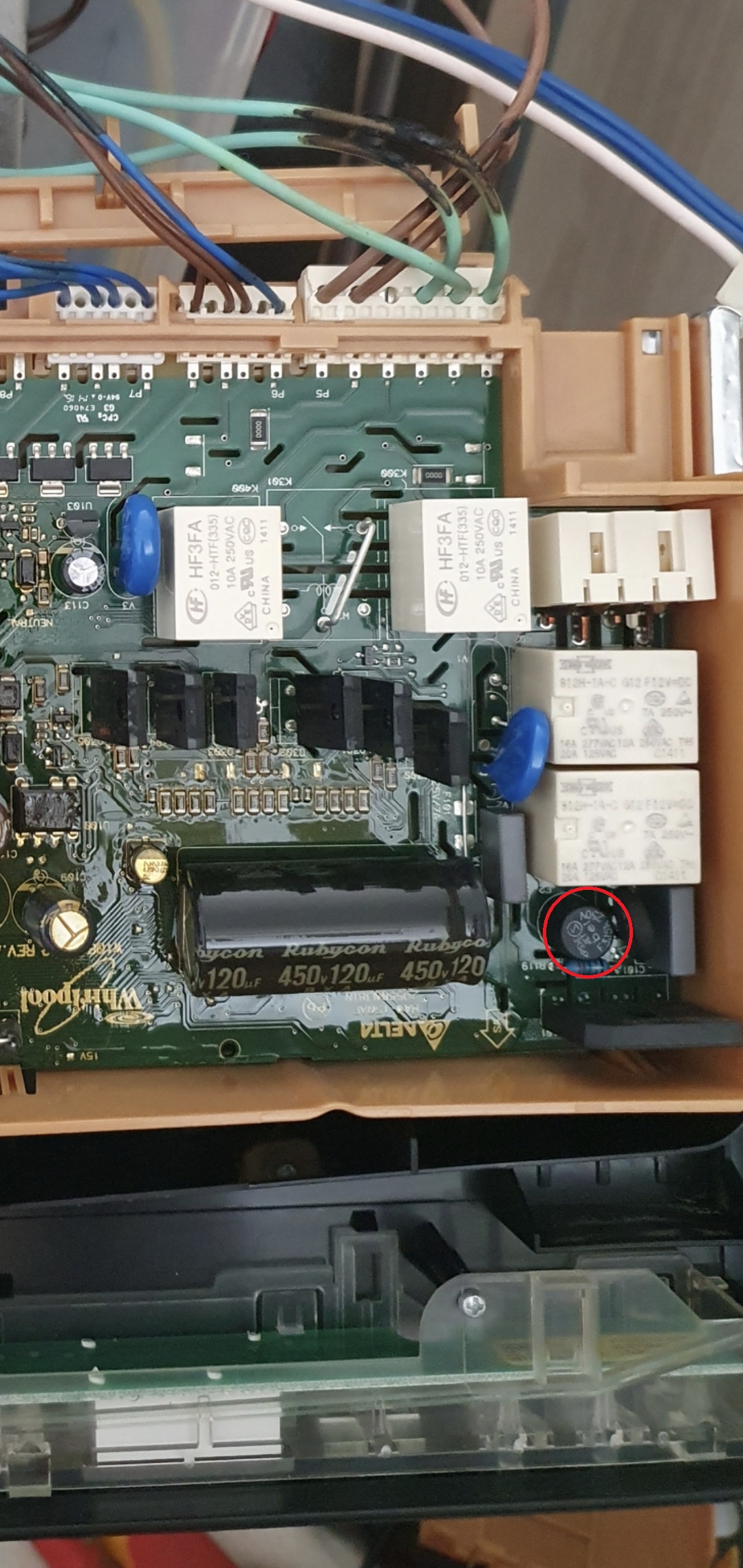

doublon 749530 1.jpg

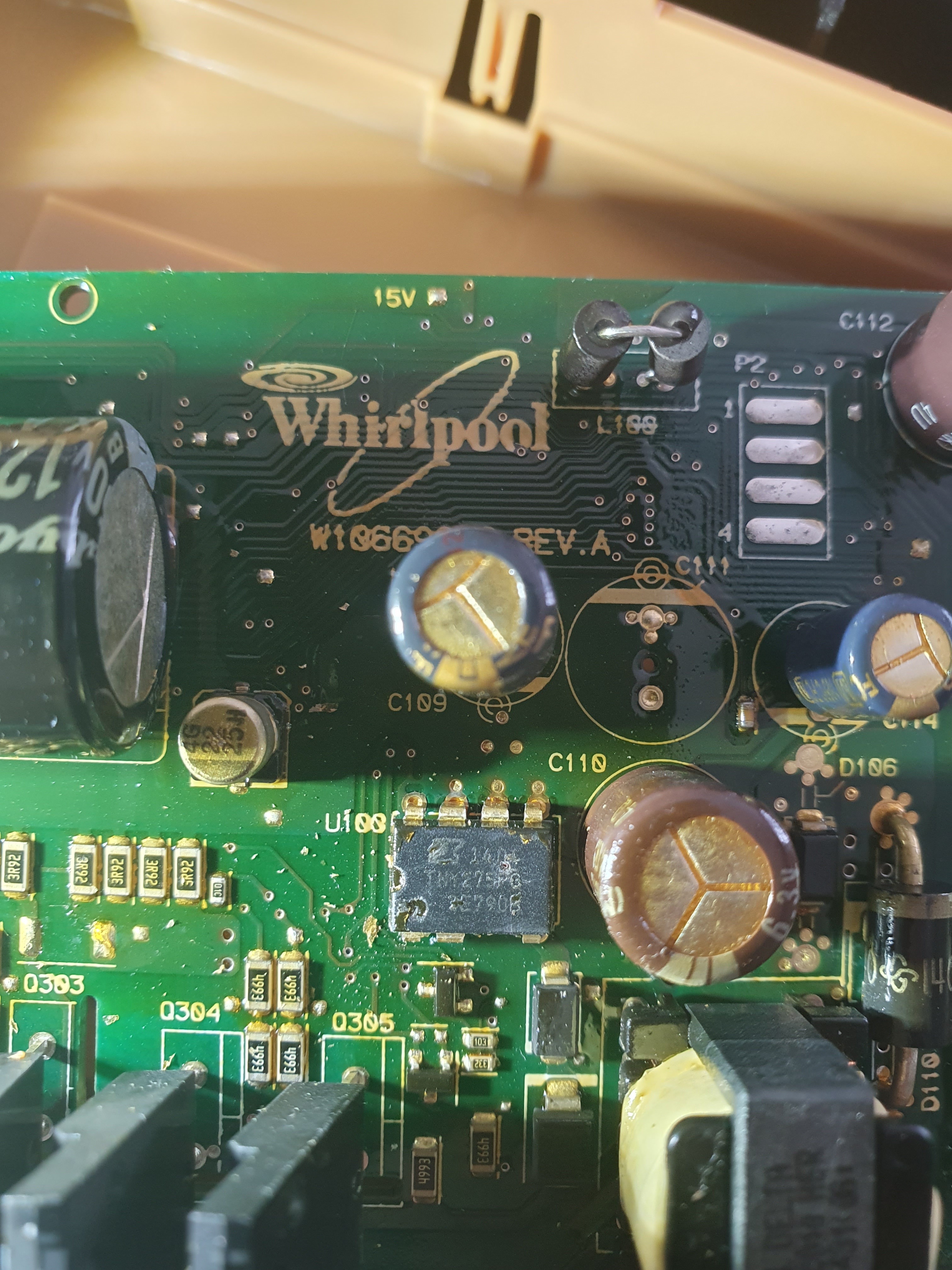

20260908 130637.jpg
J'ai réussi a gratter légèrement je vois une réf TNY275PG mais pas sur du PG.
Pouvez vous me confirmer ma démarche de diagnostique
J'ai bien de la tension qui arrive sur la carte électronique .fil blanc et noir.
J'ai teste le condensateur 450V 150microF pas de tension.
J'ai teste le fusible rondF3.15A hors tension = 0 (voir photo 1)
J'en déduis que je dois changer le fusible et si le fusible a griller c'est que le composant juste avant je pense l'alim a découpé est H.S TNY.
Avez-vous des liens pour commander c'est composants, en espérant que le problème vient de la.
Merci.
doublon 749530 1.jpg
20260908 130637.jpg
08 septembre 2026 à 14:13
Réponse 4 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour.
Ces photos ne me permettent pas d'en dire plus il me faut comme demandé des photos haute définition(zoomable) de la carte ENTIÈRE coté composants ET coté soudures où on voit bien la zone du circuit power switcher et les pistes associées coté soudures.
Cordialement.
mamigas
Ces photos ne me permettent pas d'en dire plus il me faut comme demandé des photos haute définition(zoomable) de la carte ENTIÈRE coté composants ET coté soudures où on voit bien la zone du circuit power switcher et les pistes associées coté soudures.
Cordialement.
mamigas
08 septembre 2026 à 14:17
Réponse 5 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour.
TNY275 package SMD le PG définit le type de boîtier P boîtier DIP 8 broches G package SMD-8C consultez la spécification du composant disponible sur le net
Vous avez testé le fuse 3.15A type T résultat 0 zéro quoi ?? ohm si le fusible est hs normal qu'il n'y ait pas de hte tension.
De plus , si le fuse est hs il y a certainement plusieurs composants HS il faut commencer par relever le schéma de la partie alim puis contrôler les 4 ou 5 chaines qui partant du secteur fabriquent les basses tension.
Je n'ai aucun site à proposer pour commander les composants car je commande les miens aux USA et par lots.
Cordialement.
TNY275 package SMD le PG définit le type de boîtier P boîtier DIP 8 broches G package SMD-8C consultez la spécification du composant disponible sur le net
Vous avez testé le fuse 3.15A type T résultat 0 zéro quoi ?? ohm si le fusible est hs normal qu'il n'y ait pas de hte tension.
De plus , si le fuse est hs il y a certainement plusieurs composants HS il faut commencer par relever le schéma de la partie alim puis contrôler les 4 ou 5 chaines qui partant du secteur fabriquent les basses tension.
Je n'ai aucun site à proposer pour commander les composants car je commande les miens aux USA et par lots.
Cordialement.
08 septembre 2026 à 18:09
Réponse 6 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour.
Pour contrôler le reste cela devient difficile pour moi, est ce que cela vaut le cout de faire réparer la carte chez un réparateur électronique ? sinon je vais changer la machine qui a 8 ans.
A la limite je peux remplacer le fusible par quoi juste pour voir si cela tient. (une solution simple).
Merci.
Pour contrôler le reste cela devient difficile pour moi, est ce que cela vaut le cout de faire réparer la carte chez un réparateur électronique ? sinon je vais changer la machine qui a 8 ans.
A la limite je peux remplacer le fusible par quoi juste pour voir si cela tient. (une solution simple).
Merci.
09 septembre 2026 à 07:42
Réponse 7 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour.
Remplacer le fusible sans effectuer un diagnostic ? ! inutile le nouveau fusible fondra aussitôt il faut avant de tenter le remplacement comprendre la cause du problème.
Perso je ne répare aucune carte sans effectuer un diagnostic et avec l'aide du schéma ne serait-ce que pour interpréter les mesures ... sans schéma vous mesurez tout et n'importe quoi ...
Enfin une machine qui a 8 ans et qui a été correctement entretenue est loin d’être usée surtout un lave-vaisselle (enfin c'est mon avis).
D'accord pour que l'administrateur vous donne mon adresse, ensuite me contacter en rappelant le N° de votre question 24008 votre carte est probablement réparable à moindre cout.
mamigas
Remplacer le fusible sans effectuer un diagnostic ? ! inutile le nouveau fusible fondra aussitôt il faut avant de tenter le remplacement comprendre la cause du problème.
Perso je ne répare aucune carte sans effectuer un diagnostic et avec l'aide du schéma ne serait-ce que pour interpréter les mesures ... sans schéma vous mesurez tout et n'importe quoi ...
Enfin une machine qui a 8 ans et qui a été correctement entretenue est loin d’être usée surtout un lave-vaisselle (enfin c'est mon avis).
D'accord pour que l'administrateur vous donne mon adresse, ensuite me contacter en rappelant le N° de votre question 24008 votre carte est probablement réparable à moindre cout.
mamigas
09 septembre 2026 à 11:52
Réponse 8 d'un humain du forum électroménager
Identifier composant lave-vaisselle Whirlpool
Bonjour festayros.
Les coordonnées de mamigas1 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum dépannage électroménager.
