Question Forum Dépannage Électroménager : Lave-linge AEG L76485FL ne s'allume plus
Bonjour.
Mon lave-linge AEG L76485FL (Type FLI064HM1 – prod n° 914 531 436 01) ne s'allume plus, il s’est arrêté en plein cycle de lavage, cuve pleine.
Après une vidange manuelle, un contrôle du filtre, déconnexion puis reconnexion après un délais, la machine ne veut plus s’allumer.
J’ai testé le câble d’alimentation qui vient sur le connecteur J1 de la carte contrôleur, elle est bien alimentée en 220V.
J’ai juste constaté que la résistance de puissance R77 était fissurée … (Voir photo).
Les indications sur la carte, côté composant : E310871 IBT-201 IBT-A
Les indications sur l’étiquette collée au dos du boîtier de la carte :
ELUX 132761522
APP Type EWM 10931SA
Selcom 038925
Boot Ver BCBC2104
Date 2013/03/21 23 :28
SN 635 131 237 161
Quelqu’un parmi vous aurait-il une piste pour me permettre de diagnostiquer la cause de cette panne ?
Je penche pour un défaut d’alimentation.
Quelle est la valeur de R77 ? R100 5% ?
Merci de votre aide.
Urubu58
Mon lave-linge AEG L76485FL (Type FLI064HM1 – prod n° 914 531 436 01) ne s'allume plus, il s’est arrêté en plein cycle de lavage, cuve pleine.
Après une vidange manuelle, un contrôle du filtre, déconnexion puis reconnexion après un délais, la machine ne veut plus s’allumer.
J’ai testé le câble d’alimentation qui vient sur le connecteur J1 de la carte contrôleur, elle est bien alimentée en 220V.
J’ai juste constaté que la résistance de puissance R77 était fissurée … (Voir photo).
Les indications sur la carte, côté composant : E310871 IBT-201 IBT-A
Les indications sur l’étiquette collée au dos du boîtier de la carte :
ELUX 132761522
APP Type EWM 10931SA
Selcom 038925
Boot Ver BCBC2104
Date 2013/03/21 23 :28
SN 635 131 237 161
Quelqu’un parmi vous aurait-il une piste pour me permettre de diagnostiquer la cause de cette panne ?
Je penche pour un défaut d’alimentation.
Quelle est la valeur de R77 ? R100 5% ?
Merci de votre aide.
Urubu58
21 septembre 2025 à 14:33
Réponse 1 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour urubu58.
Nous n'avons pas reçu la photo que vous mentionnez dans votre question.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l' envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum électroménager.
Nous n'avons pas reçu la photo que vous mentionnez dans votre question.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l' envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum électroménager.
21 septembre 2025 à 15:36
Réponse 2 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus

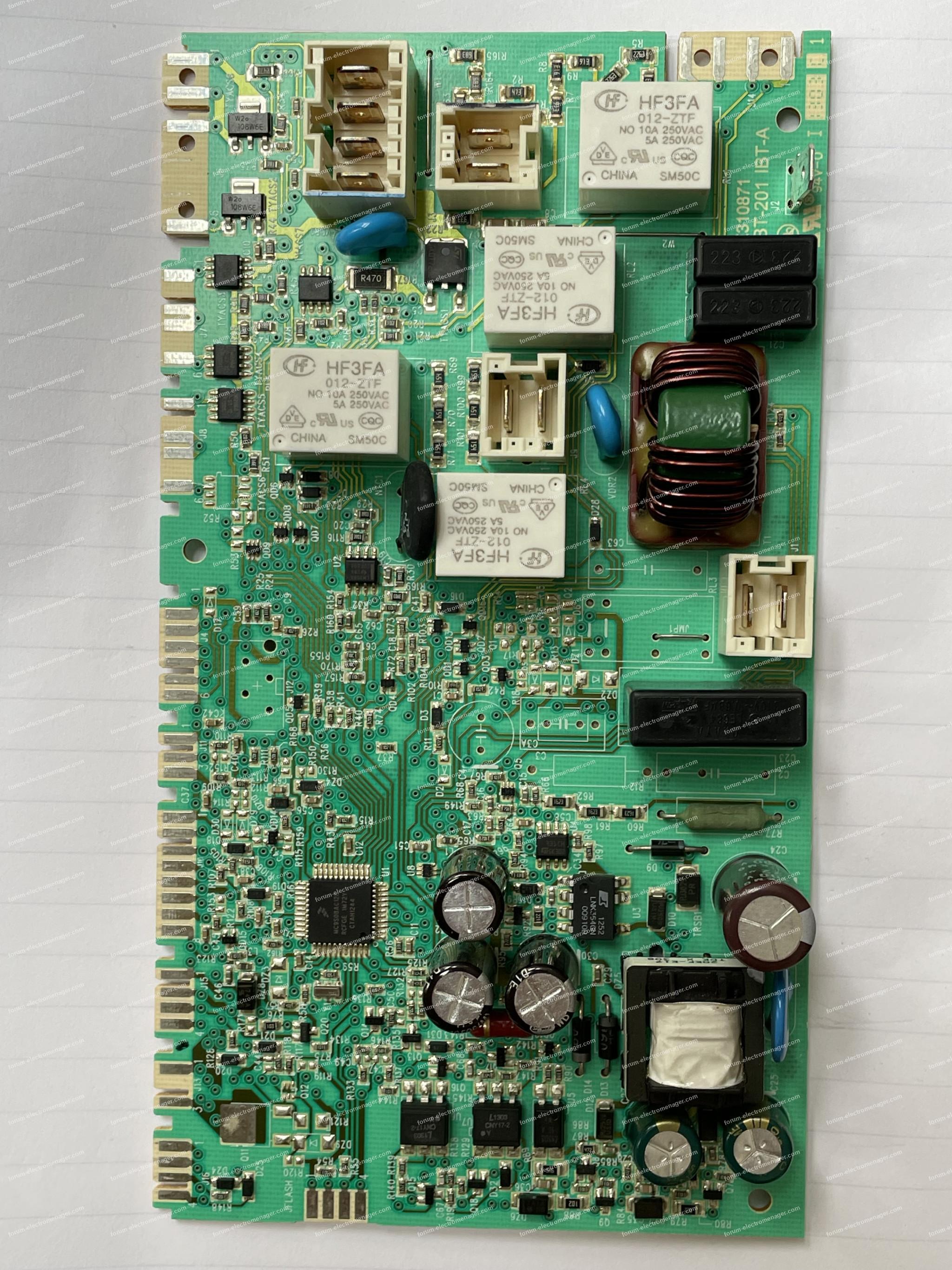

Voici la photo manquante.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
21 septembre 2025 à 16:58
Réponse 3 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonsoir.
Je suppose que la carte de votre machine a pour réf technique ( gravée sur le CI) 0236 0003F
Résistance R77 est une 100 ohms anti surge flame proof résistance ballast de sécurité qui a servi de fuse quand suite probablement à un pic surtension secteur l'alim carte s'est mise en cour-circuit.
Il faut tester les chaines alim carte en partant de l'arrivée secteur sur la carte connecteur J1.
Cordialement.
mamigas
Je suppose que la carte de votre machine a pour réf technique ( gravée sur le CI) 0236 0003F
Résistance R77 est une 100 ohms anti surge flame proof résistance ballast de sécurité qui a servi de fuse quand suite probablement à un pic surtension secteur l'alim carte s'est mise en cour-circuit.
Il faut tester les chaines alim carte en partant de l'arrivée secteur sur la carte connecteur J1.
Cordialement.
mamigas
21 septembre 2025 à 19:53
Réponse 4 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonsoir Mamigas1,
Merci pour votre réponse rapide.
Dans l'immédiat je ne sais pas vous confirmer la réf technique de ma carte car je ne suis pas chez moi.
Je pourrai vous répondre seulement demain soir. Je suppose que ce numéro se trouve du côté soudures de la carte ?
En ce qui concerne le test des chaines alim carte, pouvez-vous me donner des précisions sur la manière de procéder ? Il me semble que vous avez une maîtrise parfaite de ce type de carte, ce qui n'est pas mon cas.
Si R77 a claqué, il est probable que je ne trouve plus de tension derrière elle ?
Bien cordialement,
Urubu58
Merci pour votre réponse rapide.
Dans l'immédiat je ne sais pas vous confirmer la réf technique de ma carte car je ne suis pas chez moi.
Je pourrai vous répondre seulement demain soir. Je suppose que ce numéro se trouve du côté soudures de la carte ?
En ce qui concerne le test des chaines alim carte, pouvez-vous me donner des précisions sur la manière de procéder ? Il me semble que vous avez une maîtrise parfaite de ce type de carte, ce qui n'est pas mon cas.
Si R77 a claqué, il est probable que je ne trouve plus de tension derrière elle ?
Bien cordialement,
Urubu58
21 septembre 2025 à 21:31
Réponse 5 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour.
De fait comme R77 est coupée il n'y plus de tension en aval.
Concernant la procédure que j'ai plusieurs fois décrite je la reprends pour le cas spécifique de votre 0236-0003F (photo jointe)
en partant de l'arrivée secteur sur la carte (J1) contrôler les composants des chaines alimentations :
Chaine primaire qui transforme le secteur 230 en une tension continue : filtre antiparasite VDR de protection résistance ballast R77 télérupteur de mise sous tension (omron G6BK) si présent diode redressement et capa filtrage.
Alimentation du poussoir marche arrêt qui pilote le télérupteur..
Circuit de commande du télérupteur coté mise sous tension.
Module découpage transfo fly back (20EF E17) power switcher diode roue libre et circuit snubber TRSB1
boucle de régulation du FB : diode de référence pont de précision transistor driver ensuite les sources basses tensions non isolées +7.50v et -5.0volts, et enfin les sources basses tensions isolées +18v et +8volts
L'aide du schéma de la carte est souhaitable pour interpréter les mesures.
Cordialement
Pour agrandir l'image, cliquez dessus.
De fait comme R77 est coupée il n'y plus de tension en aval.
Concernant la procédure que j'ai plusieurs fois décrite je la reprends pour le cas spécifique de votre 0236-0003F (photo jointe)
en partant de l'arrivée secteur sur la carte (J1) contrôler les composants des chaines alimentations :
Chaine primaire qui transforme le secteur 230 en une tension continue : filtre antiparasite VDR de protection résistance ballast R77 télérupteur de mise sous tension (omron G6BK) si présent diode redressement et capa filtrage.
Alimentation du poussoir marche arrêt qui pilote le télérupteur..
Circuit de commande du télérupteur coté mise sous tension.
Module découpage transfo fly back (20EF E17) power switcher diode roue libre et circuit snubber TRSB1
boucle de régulation du FB : diode de référence pont de précision transistor driver ensuite les sources basses tensions non isolées +7.50v et -5.0volts, et enfin les sources basses tensions isolées +18v et +8volts
L'aide du schéma de la carte est souhaitable pour interpréter les mesures.
Cordialement
Pour agrandir l'image, cliquez dessus.
22 septembre 2025 à 14:20
Réponse 6 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour.
Un grand merci pour ces infos !
Je vais pouvoir regarder à ça ce soir puis je reviendrai vers vous.
Belle après-midi.
Urubu58
Un grand merci pour ces infos !
Je vais pouvoir regarder à ça ce soir puis je reviendrai vers vous.
Belle après-midi.
Urubu58
22 septembre 2025 à 14:33
Réponse 7 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour Mamigas1.

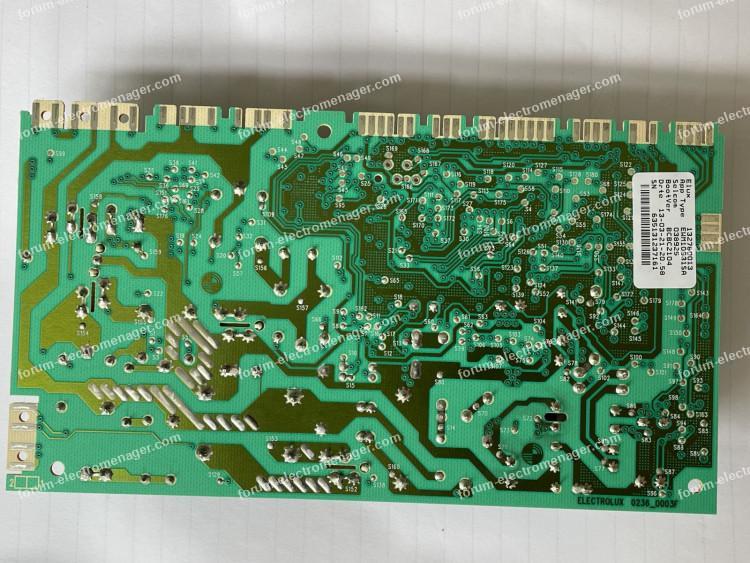

Effectivement, ma carte porte bien la référence Electrolux 0236_0003F mais par rapport à la photo de la même référence que vous avez postée, il y a quelques composants qui manquent.
R77 présente une résistance infinie … donc pas de tension derrière.
Serait-il possible de communiquer par mail afin de voir si vous pourriez envisager une réparation de ma carte ?
Cordialement.
Urubu58
Pour agrandir les images, cliquez dessus.
Effectivement, ma carte porte bien la référence Electrolux 0236_0003F mais par rapport à la photo de la même référence que vous avez postée, il y a quelques composants qui manquent.
R77 présente une résistance infinie … donc pas de tension derrière.
Serait-il possible de communiquer par mail afin de voir si vous pourriez envisager une réparation de ma carte ?
Cordialement.
Urubu58
Pour agrandir les images, cliquez dessus.
23 septembre 2025 à 11:09
Réponse 8 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour Mamigas1.
D’après mes lectures et mon raisonnement, je pense qu’il faut commencer par remplacer la résistance R77 100 ohms +/- 5 % 3W Anti-Flamme (ou 5W ?) et le convertisseur AC/DC LNK354GN (ou LNK364GN, c’est peu lisible) et peut-être D9 (valeur illisible).
Ensuite, connecter et mesurer les tensions si l’appareil ne s’allume toujours pas.
Malheureusement, je ne suis pas équipé pour dessouder puis souder le chip LNK.
Est-ce que vous m'autorisez à demander votre adresse mail à un administrateur de la liste?
Merci de votre aide.
Cordialement.
Urubu58
D’après mes lectures et mon raisonnement, je pense qu’il faut commencer par remplacer la résistance R77 100 ohms +/- 5 % 3W Anti-Flamme (ou 5W ?) et le convertisseur AC/DC LNK354GN (ou LNK364GN, c’est peu lisible) et peut-être D9 (valeur illisible).
Ensuite, connecter et mesurer les tensions si l’appareil ne s’allume toujours pas.
Malheureusement, je ne suis pas équipé pour dessouder puis souder le chip LNK.
Est-ce que vous m'autorisez à demander votre adresse mail à un administrateur de la liste?
Merci de votre aide.
Cordialement.
Urubu58
24 septembre 2025 à 10:35
Réponse 9 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Je joins une photo de ma carte avec une meilleure résolution.
Je pense qu'il s'agit d'un LNK364GN
Pour agrandir l'image, cliquez dessus.
Je pense qu'il s'agit d'un LNK364GN
Pour agrandir l'image, cliquez dessus.
24 septembre 2025 à 10:48
Réponse 10 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour 1Mamigas1.
J'aimerais beaucoup pouvoir vous envoyer ma carte pour réparation.
Pourrais-je avoir vos coordonnées pour prendre contact ?
Merci beaucoup. Sans lave-linge, c'est dur-dur
Cordialement.
Urubu58
J'aimerais beaucoup pouvoir vous envoyer ma carte pour réparation.
Pourrais-je avoir vos coordonnées pour prendre contact ?
Merci beaucoup. Sans lave-linge, c'est dur-dur
Cordialement.
Urubu58
26 septembre 2025 à 17:14
Réponse 11 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour urubu58.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
26 septembre 2025 à 17:25
Réponse 12 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour.
Grâce aux compétences de Mamimgas1, j'ai pu récupérer ma carte ressuscitée et mon lave-linge fonctionne à nouveau.
Encore mille mercis pour votre travail efficace
Cordialement.
Urubu58
Grâce aux compétences de Mamimgas1, j'ai pu récupérer ma carte ressuscitée et mon lave-linge fonctionne à nouveau.
Encore mille mercis pour votre travail efficace
Cordialement.
Urubu58
19 octobre 2025 à 01:25
Réponse 13 d'un contributeur du forum électroménager
Lave-linge AEG L76485FL ne s'allume plus
Bonjour.
Ravi de lire que votre lave-linge a repris sa fonction normalement.
Bonne continuation.
mamigas
Ravi de lire que votre lave-linge a repris sa fonction normalement.
Bonne continuation.
mamigas
