Question Dépannage Électroménager : Lave-linge Faure FWQ5127 ne s'allume pas
Bonjour à toutes et à tous.

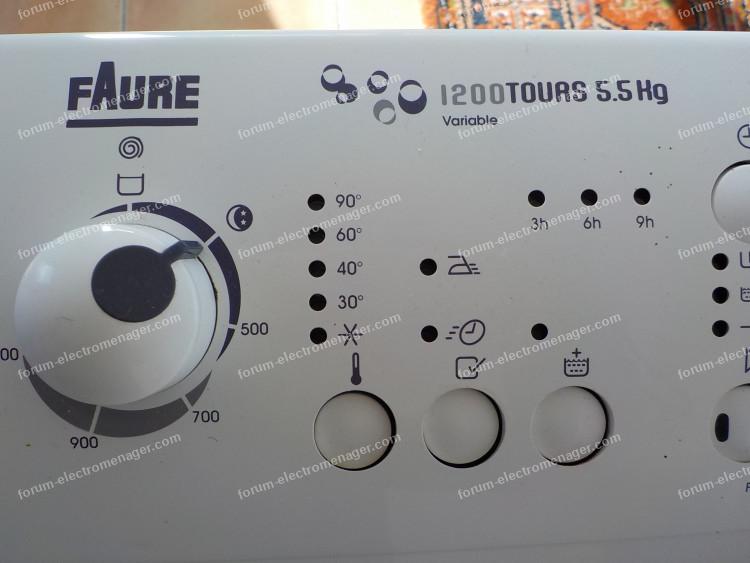

Le lave linge n’affiche plus aucun voyant à la mise sous tension (programmateur « potentiomètre) alors que j’ai fait une machine à laver la veille sans problème.
Vérifications alimentation :
Antiparasite fonction 230 V en entrée et sortie (photo)
Connecteurs alimentation carte 230 V (carte alimentée en230 V)

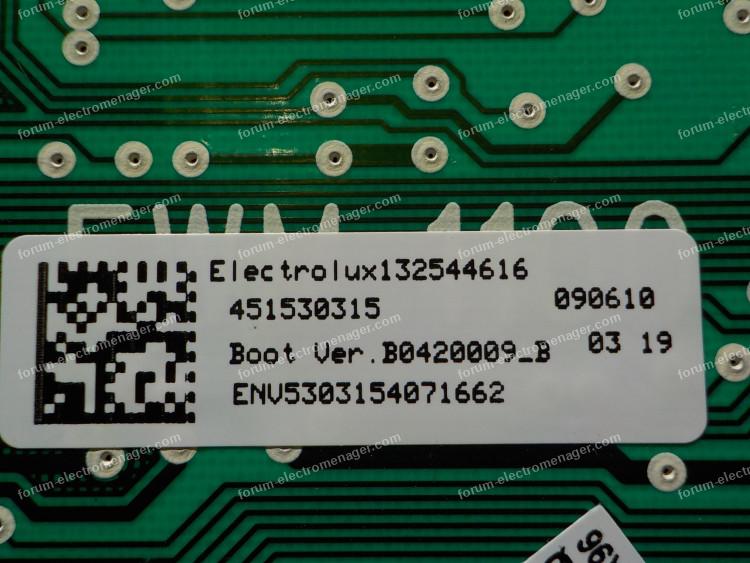

Vérification carte sans alimentation 230 V : (références de la carte sur photo)
Visuellement avec loupe sur recto et verso de la carte aucune composante suspecte.
Vérification de toutes les diodes en particulier les diodes D5 et D6 OK
Vérification de toutes les résistances en particulier les résistances R80 et R81 OK
Vérification carte alimentation 230 V :
Pas faite car je n’ai pas le schéma de cette carte, quelqu’un à t-il la possibilité de l’obtenir ?
Suite des vérifications :
J’ai pris l’option de ne pas commencer à vérifier certaine composante qu’il faudrait dessouder car j’aimerai avant tester les voltages de sorties sur la carte.
Je me laisse aussi la possibilité de demander une réparation par une personne extérieure.
Pannes possibles :
Relais de puissance à l’entré, G5LA-1-6-E (CF) 12 V DC
LNK 304 GN
La résistance R80 est Ok mais mieux de la changer
Question :
J’ai besoin de conseil pour faire éventuellement des testes sur la carte alimenter en 230 V et aussi quel composantes je peux tester en priorités
Nota :

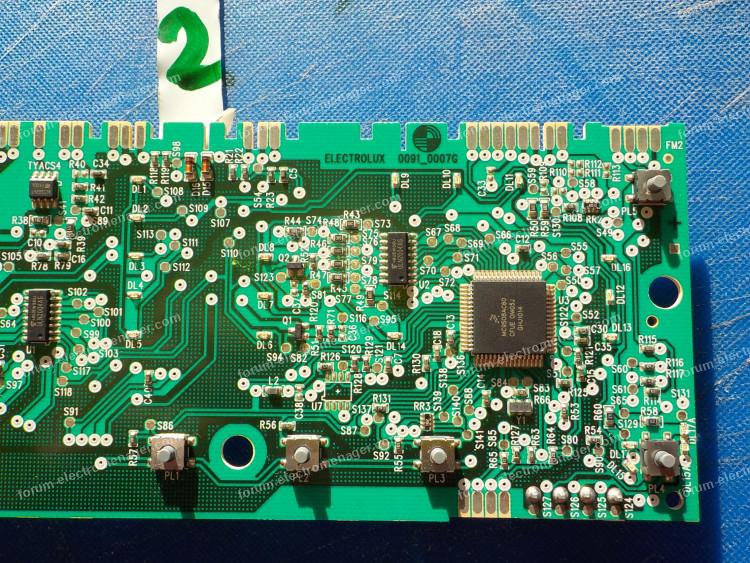

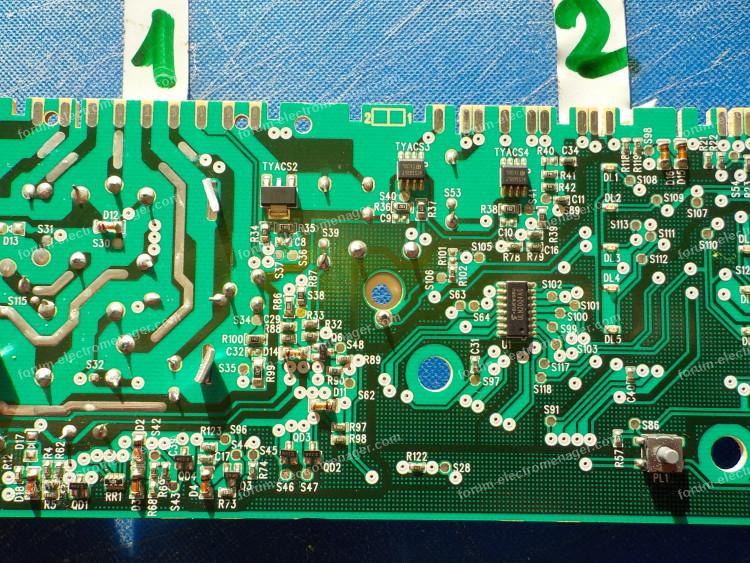

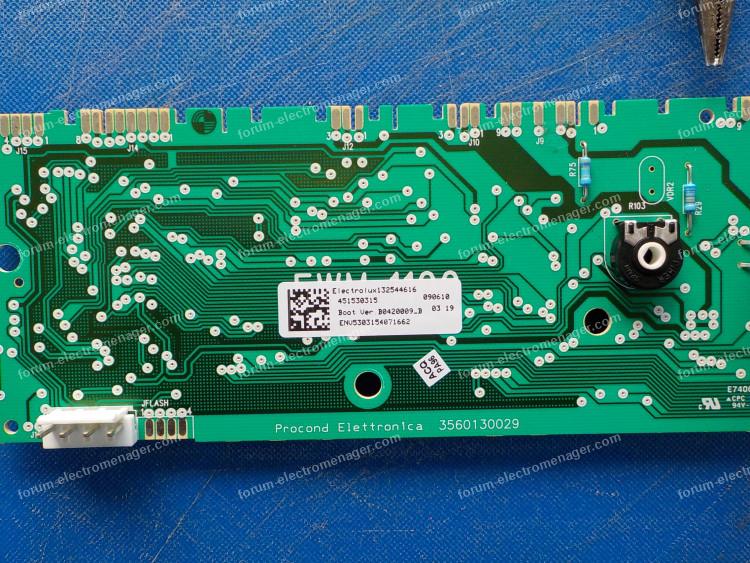

Les photos de détail de la carte en recto et verso comprennent des photos à lire de gauche à droit.
Bonne journée à tous.
RITOI29
Pour agrandir les images, cliquez dessus.
Le lave linge n’affiche plus aucun voyant à la mise sous tension (programmateur « potentiomètre) alors que j’ai fait une machine à laver la veille sans problème.
Vérifications alimentation :
Antiparasite fonction 230 V en entrée et sortie (photo)
Connecteurs alimentation carte 230 V (carte alimentée en230 V)
Vérification carte sans alimentation 230 V : (références de la carte sur photo)
Visuellement avec loupe sur recto et verso de la carte aucune composante suspecte.
Vérification de toutes les diodes en particulier les diodes D5 et D6 OK
Vérification de toutes les résistances en particulier les résistances R80 et R81 OK
Vérification carte alimentation 230 V :
Pas faite car je n’ai pas le schéma de cette carte, quelqu’un à t-il la possibilité de l’obtenir ?
Suite des vérifications :
J’ai pris l’option de ne pas commencer à vérifier certaine composante qu’il faudrait dessouder car j’aimerai avant tester les voltages de sorties sur la carte.
Je me laisse aussi la possibilité de demander une réparation par une personne extérieure.
Pannes possibles :
Relais de puissance à l’entré, G5LA-1-6-E (CF) 12 V DC
LNK 304 GN
La résistance R80 est Ok mais mieux de la changer
Question :
J’ai besoin de conseil pour faire éventuellement des testes sur la carte alimenter en 230 V et aussi quel composantes je peux tester en priorités
Nota :
Les photos de détail de la carte en recto et verso comprennent des photos à lire de gauche à droit.
Bonne journée à tous.
RITOI29
Pour agrandir les images, cliquez dessus.
18 février 2026 à 13:08
Réponse 1 forum dépannage électroménager
Lave-linge Faure FWQ5127 ne s'allume pas
Bonjour.
Si rien ne s'allume alors que le 230v arrive sur la commutateur bleu c'est l'alimentation de la carte de contrôle réf technique 0091 0007G qui est hs probablement suite à un pic de surtension secteur.
Pour localiser les composants HS ou douteux a remplacer il faut en partant de l'arrivée secteur contrôler les chaines suivantes ; chaine primaire qui transforme le 230v en une tension continue.
Module découpage
Source basse tension +8v
Source basse tension-5v
Les composants qui peuvent être en cause sont :
vdr3 r80 d5 c20 d6 pke200 tf1 (type E47X) u4 d10 q5 dz11 d7 d8 l1 c26 27 28
pour réparer utilisez des composants achetés auprès de vendeurs certifiés et surtout pas ceux proposés dans les kits pas chers qu'on trouve sur le net.
Enfin profiter de cette réparation pour choisir des composants mieux adaptés à notre secteur 230 alors que de base le design est optimisé pour le secteur US (110-145v).
Cordialement.
mamigas
Si rien ne s'allume alors que le 230v arrive sur la commutateur bleu c'est l'alimentation de la carte de contrôle réf technique 0091 0007G qui est hs probablement suite à un pic de surtension secteur.
Pour localiser les composants HS ou douteux a remplacer il faut en partant de l'arrivée secteur contrôler les chaines suivantes ; chaine primaire qui transforme le 230v en une tension continue.
Module découpage
Source basse tension +8v
Source basse tension-5v
Les composants qui peuvent être en cause sont :
vdr3 r80 d5 c20 d6 pke200 tf1 (type E47X) u4 d10 q5 dz11 d7 d8 l1 c26 27 28
pour réparer utilisez des composants achetés auprès de vendeurs certifiés et surtout pas ceux proposés dans les kits pas chers qu'on trouve sur le net.
Enfin profiter de cette réparation pour choisir des composants mieux adaptés à notre secteur 230 alors que de base le design est optimisé pour le secteur US (110-145v).
Cordialement.
mamigas
18 février 2026 à 18:47
Réponse 2 forum dépannage électroménager
Lave-linge Faure FWQ5127 ne s'allume pas
Bonjour mamigas1.
Merci pour la réponse très détaillée.
C’est mon 2ème lave-linge qui tombe en panne donc je vais devoir trouver une solution assez rapidement.
Le 1er lave linge est un Artur Martin chargement par le haut, je suis très avancé dans la résolution des pannes et je vais le mettre sur le forum électroménager, car j’ai balayé et vérifié toutes les composantes et organes de cette machine et cela peut être très intéressant pour d’autres personnes sur le forum.
Il me reste à contrôler le pressostat électronique avec un multimètre et vérifier que les 2 pressostats ne sont pas alimentés en 5V par la carte.
La panne, c’est la carte qui ne donne pas le 5V à toutes les composantes.
Le vais le poster sous se titre, "Lave linge Arthur Martin awt1345aa ne se remplit pas d’eau"sous 3 à 4 jours, je te fais un message quand il y sera.
Même si je maitrise bien les soudures sur carte j’envisage sérieusement de vous donner les 2 cartes pour réparation, celle-ci n’auront pas été modifiées donc d’origines.
Vous me direz, après avoir vu la deuxième question, ce que vous en pensez.
Je vous remercie encore pour votre réponse très intéressante.
Bonne fin de journée.
RITOU29
Merci pour la réponse très détaillée.
C’est mon 2ème lave-linge qui tombe en panne donc je vais devoir trouver une solution assez rapidement.
Le 1er lave linge est un Artur Martin chargement par le haut, je suis très avancé dans la résolution des pannes et je vais le mettre sur le forum électroménager, car j’ai balayé et vérifié toutes les composantes et organes de cette machine et cela peut être très intéressant pour d’autres personnes sur le forum.
Il me reste à contrôler le pressostat électronique avec un multimètre et vérifier que les 2 pressostats ne sont pas alimentés en 5V par la carte.
La panne, c’est la carte qui ne donne pas le 5V à toutes les composantes.
Le vais le poster sous se titre, "Lave linge Arthur Martin awt1345aa ne se remplit pas d’eau"sous 3 à 4 jours, je te fais un message quand il y sera.
Même si je maitrise bien les soudures sur carte j’envisage sérieusement de vous donner les 2 cartes pour réparation, celle-ci n’auront pas été modifiées donc d’origines.
Vous me direz, après avoir vu la deuxième question, ce que vous en pensez.
Je vous remercie encore pour votre réponse très intéressante.
Bonne fin de journée.
RITOU29
19 février 2026 à 17:24
