Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

21748

Question Forum Électroménager : Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Riton55
Membre inscrit

6 messages

Bonjour.

Le lave vaisselle Bosch SMI69M35EU/18 de ma fille ne s'allume plus.
Après avoir vérifié la présence du 220 Volts j'ai démonté la carte électronique.
Le TNY264GV et la résistance 100 Ohms étaient endommagés, je les ai remplacés.
J'ai pris les tensions aux pattes du M05BG côté input 2,6V et côté output 1,2V.
Je n'ai pas les compétences pour relever le schéma du circuit électronique, le comprendre et faire les mesures aux points cruciaux.
Quelqu'un pourrait-il m'aider ?
Je joins les photos de la carte.

Par avance merci.

27 mai 2022 à 12:05

Réponse 1 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Bricovidéo
Administrateur

13 533 messages

Bonjour,
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum électroménager.

27 mai 2022 à 16:15

Réponse 2 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Riton55
Membre inscrit

6 messages

Voici les photos.

Note du modérateur : les photos ne sont toujours pas passées. Vous pouvez les faire parvenir par email à :
images.bricolage@gmail.com

27 mai 2022 à 17:04

Réponse 3 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

mamigas1
Membre inscrit

2 694 messages

Bonsoir.
Si vous n'avez pas de tension à l’entrée du régulateur 78m05 :
Soit vous avez des composants hs dans la boucle de régulation et la broche FB du TNY est en l'air,
Soit vous avez tué des pistes CMS lors du remplacement.
Il faut avec l'aide du schéma contrôler toute la partie alim découpage entre la source HTE tension +325 et l'entrée régulateur qui lui doit être OK.
Bonne soirée.
mamigas

27 mai 2022 à 18:15

Réponse 4 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Riton55
Membre inscrit

6 messages

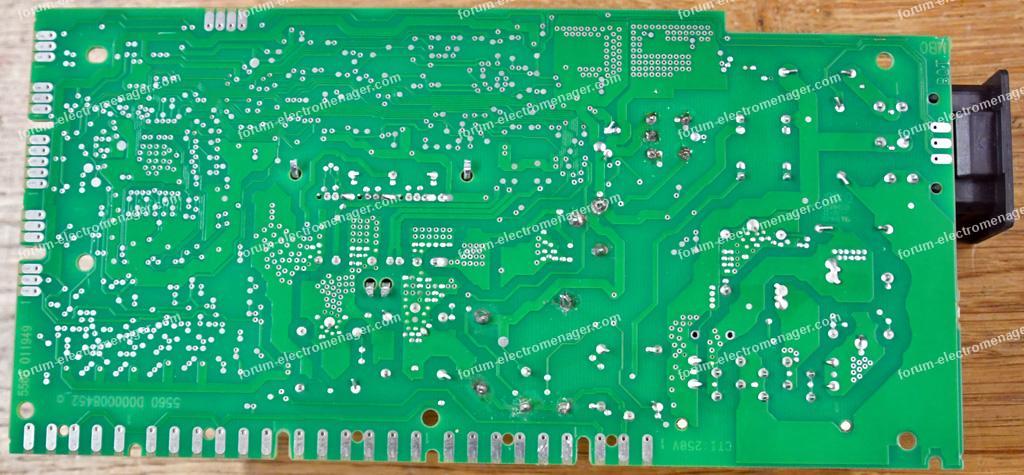

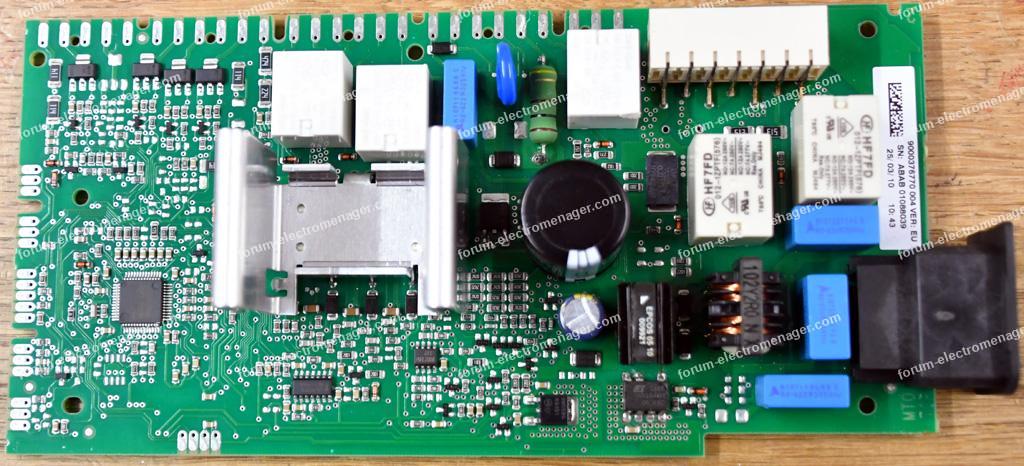

Voici les photos de la carte.

Pour agrandir les images, cliquez dessus.

27 mai 2022 à 23:54

Réponse 5 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

mamigas1
Membre inscrit

2 694 messages

Bonsoir.

Carte connue c'est la 5560 D000 008452-a sans télérupteur de mise sous tension, pour le reste la partie alimentation est classique faut tester en plus toutes les diodes en particulier celle de snubber et la roue libre.
Bonne soirée.
mamigas

28 mai 2022 à 17:49

Réponse 6 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Riton55
Membre inscrit

6 messages

Bonsoir,
Merci mamigas pour vos réponses.
Pour moi relever le schéma me semble compliqué.
Par contre je suis prêt à vous envoyer la carte pour une éventuelle analyse et réparation.
Bonne soirée.
Henri

28 mai 2022 à 20:15

Réponse 7 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

mamigas1
Membre inscrit

2 694 messages

Bonsoir Henri.
Demandez mon adresse à l'administrateur du forum, en répondant à ce message, puis contactez-moi en rappelant le N° de la question 21748.
Nous verrons comment redonner vie à votre carte et au LV.
Bonne soirée.
mamigas

28 mai 2022 à 21:38

Réponse 8 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Riton55
Membre inscrit

6 messages

Bonjour.
Comme indiqué dans le message précédent, pourriez-vous me communiquer les coordonnées de mamigas1, merci d'avance.
Henri

29 mai 2022 à 12:29

Réponse 9 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Riton55
Membre inscrit

6 messages

Après un petit tour chez mamigas1, la carte est revenue réparée et après installation sur le lave vaisselle celui-ci fonctionne comme au premier jour.
Merci mamigas1 et un de plus de sauvé de la déchetterie.
Henri

30 juin 2022 à 22:27

Réponse 10 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

mamigas1
Membre inscrit

2 694 messages

Bonjour.

Et une machine qui ne finit pas en déchèterie de sitôt.... La TERRE nous dit merci !
Bonne journée.
mamigas

01 juillet 2022 à 07:39

Réponse 11 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Vmgbrob
Membre inscrit

1 message

Bonjour à tous.

Je suis nouveau sur ce forum.
J’ai un lave-vaisselle Bosch SMI69M35EU 01 qui ne se met plus sous tension.

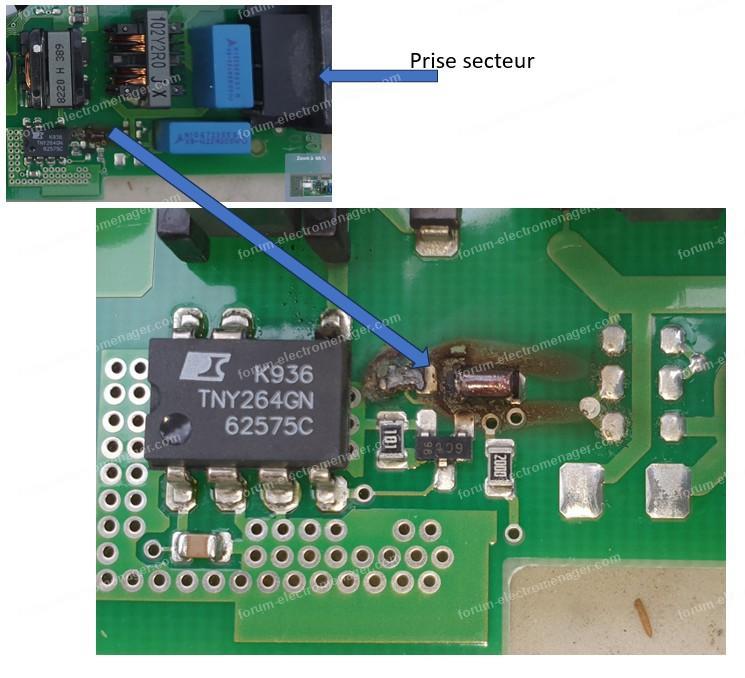

J'ai vérifié si l'appareil était bien alimenté, et après avoir lu les messages de la présente question, j’ai démonté la carte/module de puissance et j’ai vu que 2 composants étaient "cramés" à proximité du TNY264GN.

Voir sur ma photo, en bas à droite, à proximité de la prise secteur.
Je n’ai pas les compétences ni le matériel pour intervenir sur cette carte et je viens vers vous afin de savoir si c’est réellement réparable.
D’avance merci

Pour agrandir l'image, cliquez dessus.

17 juillet 2025 à 18:37

Réponse 12 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

mamigas1
Membre inscrit

2 694 messages

Bonsoir,
Réparable ? ... vu l'état des composants je doute mais bon je veux bien tenter un diagnostique.

OK pour que l'administrateur vous donne mon adresse ensuite merci de me contacter.
Cordialement.
mamigas

17 juillet 2025 à 21:44

Réponse 13 du forum électroménager

Lave vaisselle Bosch SMI69M35EU/18 ne s'allume plus

Bricovidéo
Administrateur

13 533 messages

Bonjour Vmgbrob.

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager.

17 juillet 2025 à 22:39
