Question Dépannage Électroménager : Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
Une panne largement évoquée sur le site et très bien commentée par mamigas1, est-ce que je pourrais avoir ses coordonnées puisqu'il peut faire des propositions de réparation.
Ma compétence peut aller jusqu'à changer une résistance, mais je ne suis pas en mesure de changer un CMS ou de valider l'ensemble de la carte.
Mon lave-vaisselle Ikea Renlig DW45 Electrolux 911639234/03 ne s'allume plus
.
Les références sur le boite du contrôleur sont Bitron code: 30412434 et Electrolux code: 111331505.
Avec un contrôleur universel, j'ai pu vérifié l'arrivée du 230V à la carte: l'interrupteur est donc OK.
Je n'ai pas trouvé d'autre tension valide, et R45 est sans doute cramée (résistance infinie), mais ce n'est peut-être pas le seul composant touché.
Merci.
Pour agrandir l'image, cliquez dessus.
Une panne largement évoquée sur le site et très bien commentée par mamigas1, est-ce que je pourrais avoir ses coordonnées puisqu'il peut faire des propositions de réparation.
Ma compétence peut aller jusqu'à changer une résistance, mais je ne suis pas en mesure de changer un CMS ou de valider l'ensemble de la carte.
Mon lave-vaisselle Ikea Renlig DW45 Electrolux 911639234/03 ne s'allume plus
. Les références sur le boite du contrôleur sont Bitron code: 30412434 et Electrolux code: 111331505.
Avec un contrôleur universel, j'ai pu vérifié l'arrivée du 230V à la carte: l'interrupteur est donc OK.
Je n'ai pas trouvé d'autre tension valide, et R45 est sans doute cramée (résistance infinie), mais ce n'est peut-être pas le seul composant touché.
Merci.
Pour agrandir l'image, cliquez dessus.
09 novembre 2023 à 16:47
Réponse 1 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
Votre carte (réf technique 0076-004G) a son alim en court-circuit et R45 a servi de fusible pour protéger le reste de la carte.
C'est d'ailleurs une de ses 3 missions !
R45 est coupée et avant de la remplacer il faut trouver et réparer si possible l'origine du court-circuit.
Pas de souci pour donner mon adresse à jlj1 ensuite qu'il me contacte en rappelant le N° de la question 22842
Bonne soirée.
mamigas
Votre carte (réf technique 0076-004G) a son alim en court-circuit et R45 a servi de fusible pour protéger le reste de la carte.
C'est d'ailleurs une de ses 3 missions !
R45 est coupée et avant de la remplacer il faut trouver et réparer si possible l'origine du court-circuit.
Pas de souci pour donner mon adresse à jlj1 ensuite qu'il me contacte en rappelant le N° de la question 22842
Bonne soirée.
mamigas
09 novembre 2023 à 19:19
Réponse 2 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
J'ai mis un peu de temps pour remonter la carte électronique, car j'étais beaucoup en déplacement, mais c'est fait et mon lave-vaisselle refonctionne grâce à la réparation confiée à Mamigas.
Diagnostic pointu et réparation professionnelle dans le temps d'un aller-retour de la carte par Chronopost.
Sérieux et honnêteté. Merci encore à Manigas.
J'espère que mon lave-vaisselle de 10 ans d'âge repart pour presque aussi longtemps. C'est bon pour la planète.
Manigas m'a aussi bien aidé pour le diagnostic d'un problème du capteur anti-fuite en m'envoyant le plan de câblage global du lave-vaisselle.
Merci et bons bricolages à tous.
J'ai mis un peu de temps pour remonter la carte électronique, car j'étais beaucoup en déplacement, mais c'est fait et mon lave-vaisselle refonctionne grâce à la réparation confiée à Mamigas.
Diagnostic pointu et réparation professionnelle dans le temps d'un aller-retour de la carte par Chronopost.
Sérieux et honnêteté. Merci encore à Manigas.
J'espère que mon lave-vaisselle de 10 ans d'âge repart pour presque aussi longtemps. C'est bon pour la planète.
Manigas m'a aussi bien aidé pour le diagnostic d'un problème du capteur anti-fuite en m'envoyant le plan de câblage global du lave-vaisselle.
Merci et bons bricolages à tous.
04 janvier 2024 à 17:42
Réponse 3 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonsoir.
Ravi de lire que votre lave-vaisselle a repris son service et à chaque fois qu'on peut aider à sauver un appareil faut surtout pas se priver... c'est la Terre et le porte monnaie qui nous disent merci.
Bonne continuation, je reste à disposition.
mamigas
Ravi de lire que votre lave-vaisselle a repris son service et à chaque fois qu'on peut aider à sauver un appareil faut surtout pas se priver... c'est la Terre et le porte monnaie qui nous disent merci.
Bonne continuation, je reste à disposition.
mamigas
04 janvier 2024 à 19:01
Réponse 4 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour mamigas1,
Je rencontre le même problème que jlj1 (question 22842).
Pensez-vous pourvoir m’aider.
La carte de contrôle de mon lave-vaisselle est est une DMG10_10.
C’est un lave-vaisselle DW45 de chez Ikéa.
Et je ne suis pas spécialiste de l’électronique.
Pourriez-vous m’aider ?
Bien à vous.
Je rencontre le même problème que jlj1 (question 22842).
Pensez-vous pourvoir m’aider.
La carte de contrôle de mon lave-vaisselle est est une DMG10_10.
C’est un lave-vaisselle DW45 de chez Ikéa.
Et je ne suis pas spécialiste de l’électronique.
Pourriez-vous m’aider ?
Bien à vous.
13 octobre 2024 à 20:55
Réponse 5 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
OK pour donner mon adresse à steflou ensuite à lui de me contacter en rappelant le N° de la question 22842
Cordialement.
mamigas
OK pour donner mon adresse à steflou ensuite à lui de me contacter en rappelant le N° de la question 22842
Cordialement.
mamigas
14 octobre 2024 à 09:31
Réponse 6 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour, je suis ravi de constater que le sujet est bien documenté.
J'ai le même problème sur mon lave-vaisselle Ikea DW60 : plus de voyants ni de fonctionnalités sur la carte électronique, et la cuve reste pleine.
J'ai démonté la carte pour obtenir les références Bitron 30412434 et Electrolux code 111331505.
Les dépanneurs locaux m'ont informé que cette carte n'était plus fabriquée et qu'ils ne pouvaient pas la réparer en tant que professionnels. C'est dommage.
J'ai remarqué que mamigas1 était plébiscité sur ce sujet...
Serait-il possible d'en discuter ensemble ?
J'apprécie l'approche diagnostic avant de remplacer le fameux fusible de résistance...
Merci d'avance pour votre réponse !
J'ai le même problème sur mon lave-vaisselle Ikea DW60 : plus de voyants ni de fonctionnalités sur la carte électronique, et la cuve reste pleine.
J'ai démonté la carte pour obtenir les références Bitron 30412434 et Electrolux code 111331505.
Les dépanneurs locaux m'ont informé que cette carte n'était plus fabriquée et qu'ils ne pouvaient pas la réparer en tant que professionnels. C'est dommage.
J'ai remarqué que mamigas1 était plébiscité sur ce sujet...
Serait-il possible d'en discuter ensemble ?
J'apprécie l'approche diagnostic avant de remplacer le fameux fusible de résistance...
Merci d'avance pour votre réponse !
02 juin 2025 à 20:04
Réponse 7 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
D'accord pour que l'administrateur communique mon adresse;ensuite me contacter en rappelant le N° de question 22842 et le modèle du lave-vaisselle Renlig dw60.
La carte n'est plus fabriquée c'est vrai mais probablement réparable. ce qui en plus évite des soucis de compatibilité de programmes rencontrés des fois avec des cartes neuves....... pas tout à fait compatibles !
Cordialement.
mamigas
D'accord pour que l'administrateur communique mon adresse;ensuite me contacter en rappelant le N° de question 22842 et le modèle du lave-vaisselle Renlig dw60.
La carte n'est plus fabriquée c'est vrai mais probablement réparable. ce qui en plus évite des soucis de compatibilité de programmes rencontrés des fois avec des cartes neuves....... pas tout à fait compatibles !
Cordialement.
mamigas
03 juin 2025 à 11:06
Réponse 8 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour vince38.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
03 juin 2025 à 11:46
Réponse 9 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Problème résolu grâce à Mamigas !
Le contact a été clair, la réparation rapide et efficace !
Mon lave-vaisselle a été sauvé de la déchetterie pour encore quelques années, j'espère.
Le contact a été clair, la réparation rapide et efficace !
Mon lave-vaisselle a été sauvé de la déchetterie pour encore quelques années, j'espère.
18 juin 2025 à 07:36
Réponse 10 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour vince38.
Ravi de lire que votre lave-vaisselle a repris son service... et avec les composants mis en réparation il devrait tenir le choc pendant au moins 15 ans.... sauf si la mécanique lâche !
Cordialement.
mamigas
Ravi de lire que votre lave-vaisselle a repris son service... et avec les composants mis en réparation il devrait tenir le choc pendant au moins 15 ans.... sauf si la mécanique lâche !
Cordialement.
mamigas
18 juin 2025 à 14:09
Réponse 11 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour,
Me voici avec la même panne, au début d'un cycle de lavage, la machine s'est arrêté et plus rien ne s'allume.
J'ai pu identifier que l'alimentation 230v arrivé bien au niveau du bornier de la carte réf 111331505.
Avec une petite recherche Google je suis tombé sur votre incroyable forum où j'ai pu lire qu'il y a de forte chance que le composant (fusible?) R45 est grillé. Effectivement sa résistance est infinie...
J'ai lu que c'est certainement l'alim HS (sur ma carte LNK305GN).
Je me sens capable de remplacer ces deux composants, par contre je n'ai pas la réf de R45 et je ne sais pas s'il y a d'autres composants à tester/remplacer ?

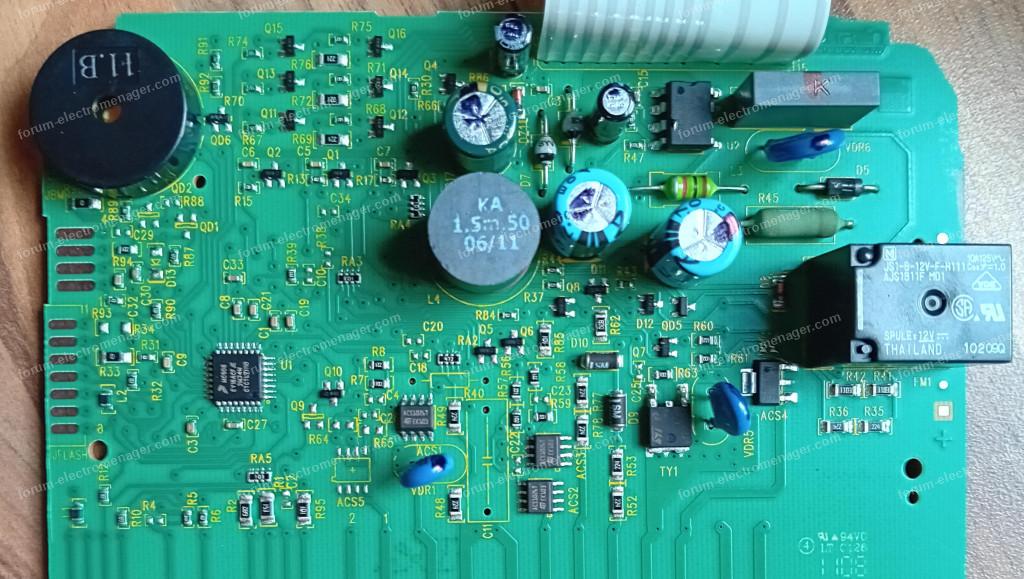

Visuellement il n'y a rien de claquer :
Pour agrandir l'image, cliquez dessus.
Me voici avec la même panne, au début d'un cycle de lavage, la machine s'est arrêté et plus rien ne s'allume.
J'ai pu identifier que l'alimentation 230v arrivé bien au niveau du bornier de la carte réf 111331505.
Avec une petite recherche Google je suis tombé sur votre incroyable forum où j'ai pu lire qu'il y a de forte chance que le composant (fusible?) R45 est grillé. Effectivement sa résistance est infinie...
J'ai lu que c'est certainement l'alim HS (sur ma carte LNK305GN).
Je me sens capable de remplacer ces deux composants, par contre je n'ai pas la réf de R45 et je ne sais pas s'il y a d'autres composants à tester/remplacer ?
Visuellement il n'y a rien de claquer :
Pour agrandir l'image, cliquez dessus.
20 juillet 2025 à 10:18
Réponse 12 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
R45 résistance de sécurité type anti surge flame proof de 100 ohms.
Pour identifier les autres composants à remplacer tester les chaines alim en partant de l'arrivée secteur sur la carte .les composants qui peuvent être potentiellement défaillants ou douteux (fuiteux !)
D5 C13 C14 L3 U2 L4 D7 C17 Q4 DZ1 C28 R66 R86 C15 C16 D6
Juste un complément ce n'est pas parce qu'un composant apparait visuellement en bon état qu'il est fonctionnel seul le test dit oui ou non
mamigas
R45 résistance de sécurité type anti surge flame proof de 100 ohms.
Pour identifier les autres composants à remplacer tester les chaines alim en partant de l'arrivée secteur sur la carte .les composants qui peuvent être potentiellement défaillants ou douteux (fuiteux !)
D5 C13 C14 L3 U2 L4 D7 C17 Q4 DZ1 C28 R66 R86 C15 C16 D6
Juste un complément ce n'est pas parce qu'un composant apparait visuellement en bon état qu'il est fonctionnel seul le test dit oui ou non
mamigas
20 juillet 2025 à 11:52
Réponse 13 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour,
Merci pour la réponse.
Je suppose pour vérifier les composants il faut obligatoirement les déposer ?
Car en place je n'ai pas les bonnes valeurs des condensateurs et certaines diode affichent une tension sur l'appareil dans le sens où elle ne devraient pas passer.
Merci pour la réponse.
Je suppose pour vérifier les composants il faut obligatoirement les déposer ?
Car en place je n'ai pas les bonnes valeurs des condensateurs et certaines diode affichent une tension sur l'appareil dans le sens où elle ne devraient pas passer.
28 juillet 2025 à 11:24
Réponse 14 d'un contributeur du forum
Panne carte de contrôle lave-vaisselle Ikea DW45 Electrolux
Bonjour.
Si pour vérifier chaque composant il faut le dessouder vous êtes parti pour des heures avec le risque de tuer la carte.
Perso je mesure SANS dessouder et ensuite avec l'aide du schéma de la carte que j'ai relevé, j’interprète les valeurs que ce soit pour les condensateurs ou diodes ou transistors.
mamigas
Si pour vérifier chaque composant il faut le dessouder vous êtes parti pour des heures avec le risque de tuer la carte.
Perso je mesure SANS dessouder et ensuite avec l'aide du schéma de la carte que j'ai relevé, j’interprète les valeurs que ce soit pour les condensateurs ou diodes ou transistors.
mamigas
28 juillet 2025 à 11:58
