Lave-vaisselle Siemens composant HS carte électronique

23720

Question Dépannage Électroménager : Lave-vaisselle Siemens composant HS carte électronique

Benjam
Membre inscrit

3 messages

Bonjour à toutes et tous.

A mon tour comme vous d’avoir le même problème avec mon lave-vaisselle Siemens SN65M038EU.
Plus rien ne s’allume.

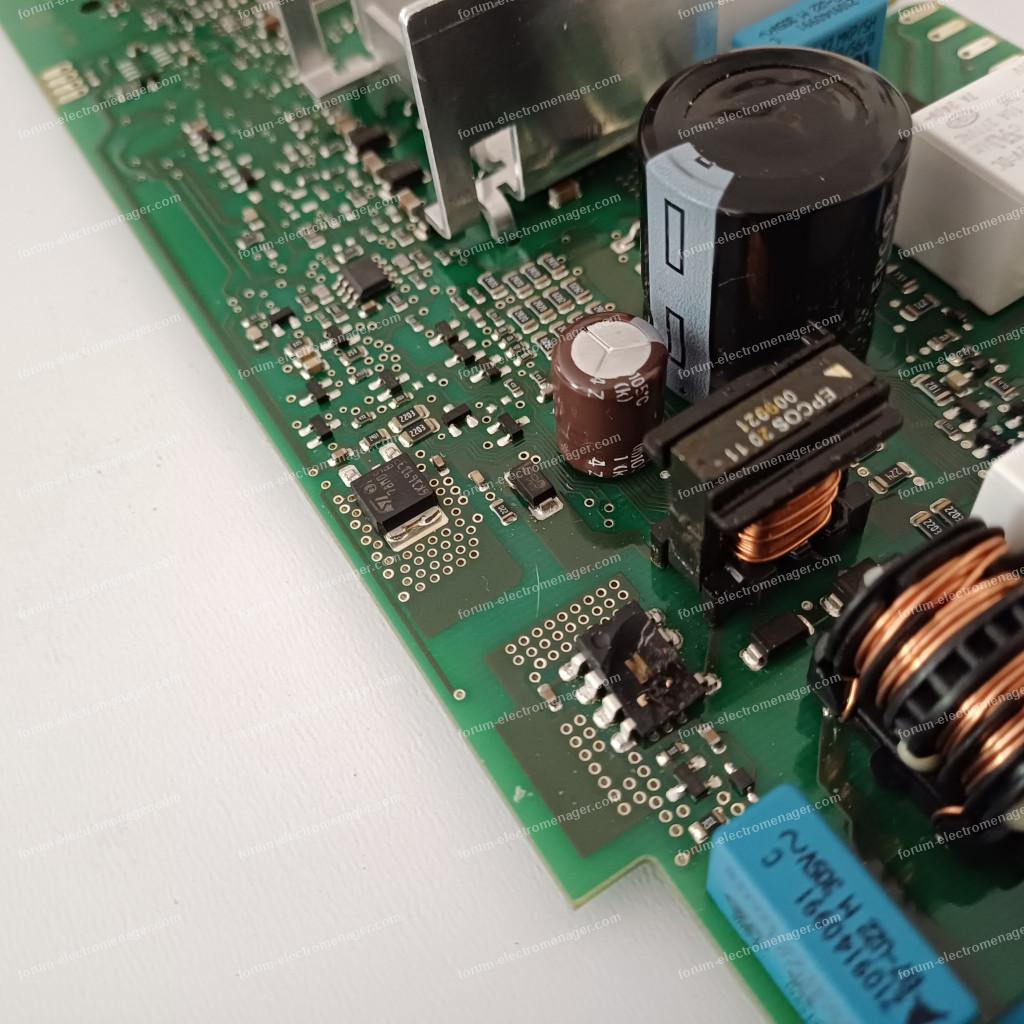

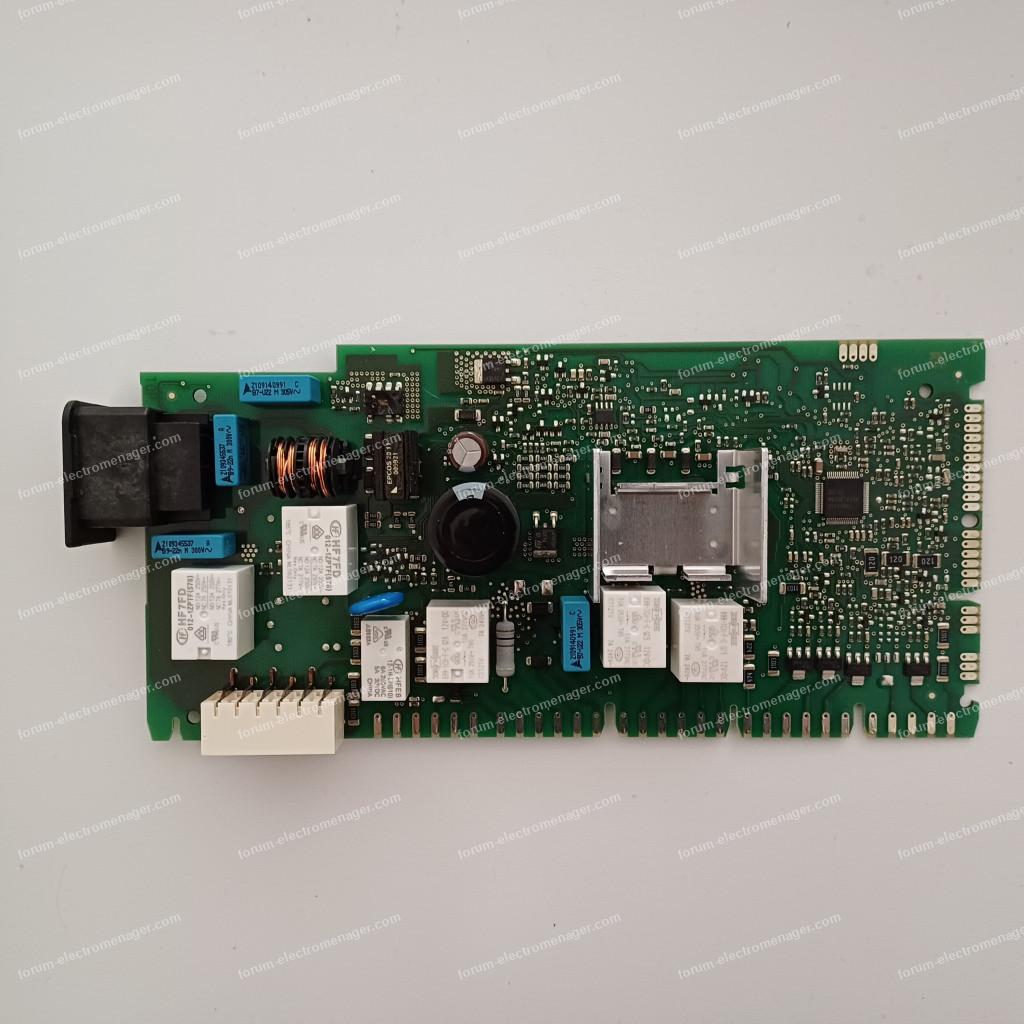

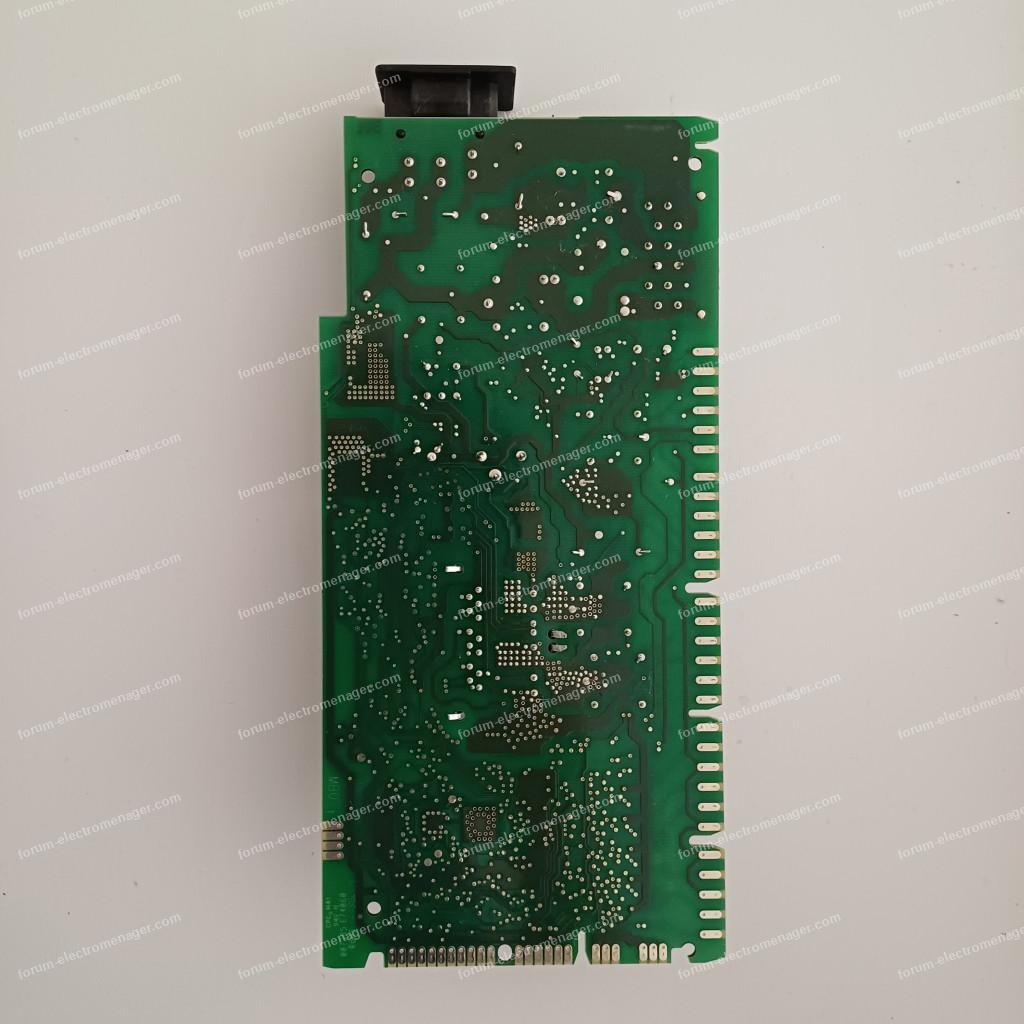

Après l’avoir démonté pour avoir accès à la carte électronique, le composant TNY264GN a l’air complètement grillé.

Serait-il possible d'être mis en contact avec "Mamigas" svp pour avoir son avis ?
Merci.

Pour agrandir les images, cliquez dessus.

06 septembre 2025 à 11:01

Questions / Réponses Électroménager 1

Lave-vaisselle Siemens composant HS carte électronique

mamigas1
Membre inscrit

2 694 messages

Bonjour.

Pas de souci à ce que l'administrateur vous transmette mon adresse pour que vous puissiez me contacter (question 23720).

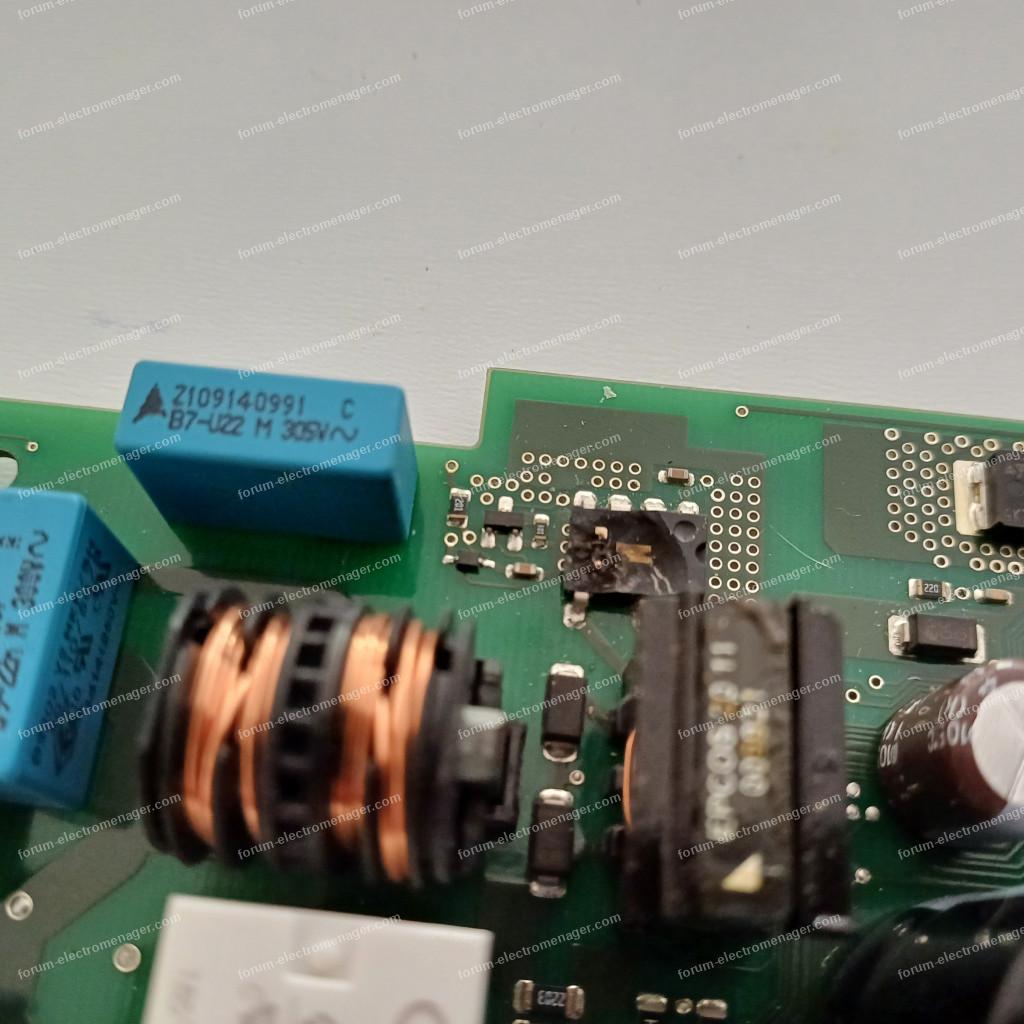

Le TNY264 a non seulement l'air endommagé, mais il est également explosé ! Pourquoi ?
Je vais vous le dire.
Lors de sa mise sous tension, il a "oublié" de passer à l'état off (ouvert) après quelques microsecondes, ce qui a provoqué un court-circuit de la source haute tension à 325 volts... et là, pas de pardon, ça a fait pschitt.
Il a entraîné dans sa chute plusieurs autres composants de l'alimentation.

C'est probablement réparable après un diagnostic et avec l'aide du schéma de la carte (référence 5560 D00100794_B) pour identifier les autres composants défectueux ou douteux.

Pour info, il date de 2011 et a donc rendu son tablier après 14 ans de bons et loyaux services, ce qui est bien compte tenu des conditions dans lesquelles il a été utilisé.
mamigas

06 septembre 2025 à 14:29

Questions / Réponses Électroménager 2

Lave-vaisselle Siemens composant HS carte électronique

Bricovidéo
Administrateur

13 533 messages

Bonjour Benjam.

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement, l'équipe du forum dépannage électroménager.

06 septembre 2025 à 18:20

Questions / Réponses Électroménager 3

Lave-vaisselle Siemens composant HS carte électronique

Benjam
Membre inscrit

3 messages

Merci à l'administrateur ainsi qu'à Mamigas pour leur réactivité.

06 septembre 2025 à 18:34

Questions / Réponses Électroménager 4

Lave-vaisselle Siemens composant HS carte électronique

Benjam
Membre inscrit

3 messages

Bonjour,

Un grand merci à mamigas1 pour avoir solutionné mon problème de lave-vaisselle.
En effet plusieurs éléments étaient grillés sur la carte électronique.

Je tiens à souligner sa réactiver et son travail très professionnel.
Je n’hésiterai pas à refaire appel à lui.
Benjamin.

28 septembre 2025 à 10:07
