Question Dépannage Électroménager : Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir.
Je rencontre le problème suivant : mon lave-vaisselle Bosch SMS50E98EU ne s'allume plus, aucun voyant, rien.
Après avoir vérifié l'alimentation 230V et le cordon d'alimentation qui sont OK, j'ai démonté la carte de puissance (réf : 9000683387-001), et constaté une résistance qui a chauffée + fendue, ainsi que des traces d’échauffement sur le "composant bleu" (condensateur ?) voir photos.
Cette carte est-elle réparable ?
Merci pour votre aide et solutions.
Cordialement.
Philippe
Pour agrandir les images, cliquez dessus.
Je rencontre le problème suivant : mon lave-vaisselle Bosch SMS50E98EU ne s'allume plus, aucun voyant, rien.
Après avoir vérifié l'alimentation 230V et le cordon d'alimentation qui sont OK, j'ai démonté la carte de puissance (réf : 9000683387-001), et constaté une résistance qui a chauffée + fendue, ainsi que des traces d’échauffement sur le "composant bleu" (condensateur ?) voir photos.
Cette carte est-elle réparable ?
Merci pour votre aide et solutions.
Cordialement.
Philippe
Pour agrandir les images, cliquez dessus.
25 janvier 2022 à 19:56
Réponse 1 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir.
La résistance ballast qui a chauffé, a servi de fuse pour protéger la carte quand l'alim s'est mise en c/c suite probablement à une surtension (ou au power switcher qui a oublié de se bloquer après 4 microsecondes).
Est-ce réparable oui bien sûr sauf si le flash surtension a tué le microcontrôleur.
Solution : avec aide du schéma établir le diag des chaines alim de la carte pour identifier les composants HS ou douteux (diodes) à remplacer.
Chaine primaire.
Module alim découpage.
Boucle de régulation.
Sources basses tensions 13.50 et 5 volts.
Après remplacement alimenter la carte sur table puis mesurer les principales tensions.
Terminer par un test de stabilité tensions de 24h avant le remontage carte.
Bonne soirée.
mamigas
La résistance ballast qui a chauffé, a servi de fuse pour protéger la carte quand l'alim s'est mise en c/c suite probablement à une surtension (ou au power switcher qui a oublié de se bloquer après 4 microsecondes).
Est-ce réparable oui bien sûr sauf si le flash surtension a tué le microcontrôleur.
Solution : avec aide du schéma établir le diag des chaines alim de la carte pour identifier les composants HS ou douteux (diodes) à remplacer.
Chaine primaire.
Module alim découpage.
Boucle de régulation.
Sources basses tensions 13.50 et 5 volts.
Après remplacement alimenter la carte sur table puis mesurer les principales tensions.
Terminer par un test de stabilité tensions de 24h avant le remontage carte.
Bonne soirée.
mamigas
25 janvier 2022 à 21:13
Réponse 2 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir Mamigas,
Merci beaucoup pour vos réponses...
Mais je n'ai pas le schéma et ni les compétences en électronique pour faire tous ces tests !
Si je vous fais parvenir la carte, pouvez-vous la réparer ?
Si oui, vous me dites comment procéder svp.
Bonne soirée également.
Philippe
Merci beaucoup pour vos réponses...
Mais je n'ai pas le schéma et ni les compétences en électronique pour faire tous ces tests !
Si je vous fais parvenir la carte, pouvez-vous la réparer ?
Si oui, vous me dites comment procéder svp.
Bonne soirée également.
Philippe
25 janvier 2022 à 22:13
Réponse 3 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour.
Pas de problème, demandez mon adresse à l'administrateur du forum puis, ensuite, contactez moi en rappelant le N° de la question 21495 et votre problème.
Nous verrons ensemble comment redonner vie à votre machine.
Bonne journée.
mamigas
Pas de problème, demandez mon adresse à l'administrateur du forum puis, ensuite, contactez moi en rappelant le N° de la question 21495 et votre problème.
Nous verrons ensemble comment redonner vie à votre machine.
Bonne journée.
mamigas
26 janvier 2022 à 09:34
Réponse 4 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir Mamigas et Mr l'administrateur.
Merci pour vos réponses rapides.
Cordialement.
Philippe.
Merci pour vos réponses rapides.
Cordialement.
Philippe.
26 janvier 2022 à 17:43
Réponse 5 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir.
Mon lave-vaisselle est ressuscité, fini la vaisselle à la main !
Un grand Merci à Mamigas pour les conseils et la réparation rapide.
tontonphiphi
Mon lave-vaisselle est ressuscité, fini la vaisselle à la main !
Un grand Merci à Mamigas pour les conseils et la réparation rapide.
tontonphiphi
04 février 2022 à 20:28
Réponse 6 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir.
Ravi de lire que la vaisselle à la mano c'est fini et plus besoin de gants Mapa...
Et votre lave-vaisselle a repris un bail pour 10 ans avec une cure de jouvence.
Bonne soirée.
mamigas
Ravi de lire que la vaisselle à la mano c'est fini et plus besoin de gants Mapa...
Et votre lave-vaisselle a repris un bail pour 10 ans avec une cure de jouvence.
Bonne soirée.
mamigas
04 février 2022 à 21:18
Réponse 7 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour.
Même sujet pour moi : carte 9000683387 HS sur lave-vaisselle Bosch SMV53NC0EU, j'aimerais pouvoir la faire réparer si possible.
Mamigas1 puis-je prendre contact avec vous ? Si oui, pourriez-vous me donner l'adresse de l'administrateur ?
Merci beaucoup.
Bonne fin de journée.
Même sujet pour moi : carte 9000683387 HS sur lave-vaisselle Bosch SMV53NC0EU, j'aimerais pouvoir la faire réparer si possible.
Mamigas1 puis-je prendre contact avec vous ? Si oui, pourriez-vous me donner l'adresse de l'administrateur ?
Merci beaucoup.
Bonne fin de journée.
17 décembre 2023 à 15:54
Réponse 8 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour.
Êtes-vous sûr de la référence ? Ne serait-ce pas plutôt SMV 53N00EU ?
Ceci étant, ce n'est pas un souci pour vous donner mon adresse.
Bonne soirée.
Mamigas.
Êtes-vous sûr de la référence ? Ne serait-ce pas plutôt SMV 53N00EU ?
Ceci étant, ce n'est pas un souci pour vous donner mon adresse.
Bonne soirée.
Mamigas.
17 décembre 2023 à 18:18
Réponse 9 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour,
Carte réparée par Mamigas reçue et montée aujourd'hui.
J'ai lancé un cycle de nettoyage intensif, le lave-vaisselle fonctionne parfaitement !
Merci encore à Mamigas pour son amabilité et son efficacité !!
Je vais devoir maintenant trouver une autre occupation pour mes soirées que la vaisselle :)
Bon week-end.
Carte réparée par Mamigas reçue et montée aujourd'hui.
J'ai lancé un cycle de nettoyage intensif, le lave-vaisselle fonctionne parfaitement !
Merci encore à Mamigas pour son amabilité et son efficacité !!
Je vais devoir maintenant trouver une autre occupation pour mes soirées que la vaisselle :)
Bon week-end.
06 janvier 2024 à 15:34
Réponse 10 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir,
Bien heureux de lire que votre LV a retrouvé son activité normale !
Et pour occuper les soirées : soit les échecs et si vous trouvez que c'est trop compliqué (ce qui est mon cas !) ... la belote.
Bonne continuation.
mamigas.
Bien heureux de lire que votre LV a retrouvé son activité normale !
Et pour occuper les soirées : soit les échecs et si vous trouvez que c'est trop compliqué (ce qui est mon cas !) ... la belote.
Bonne continuation.
mamigas.
06 janvier 2024 à 21:21
Réponse 11 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour.

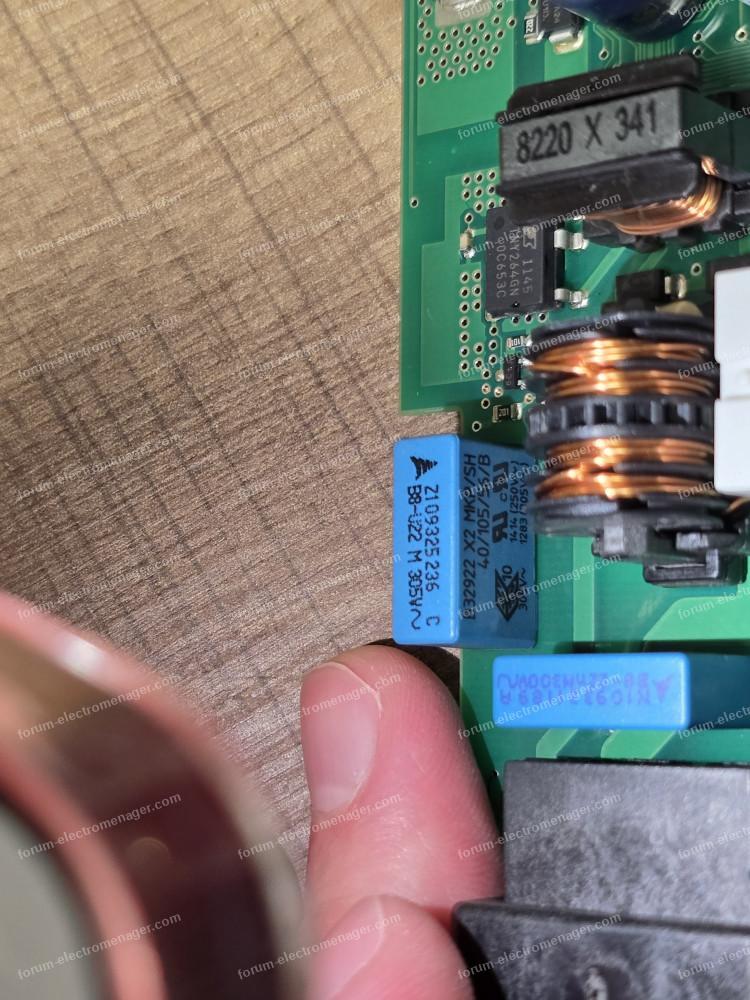

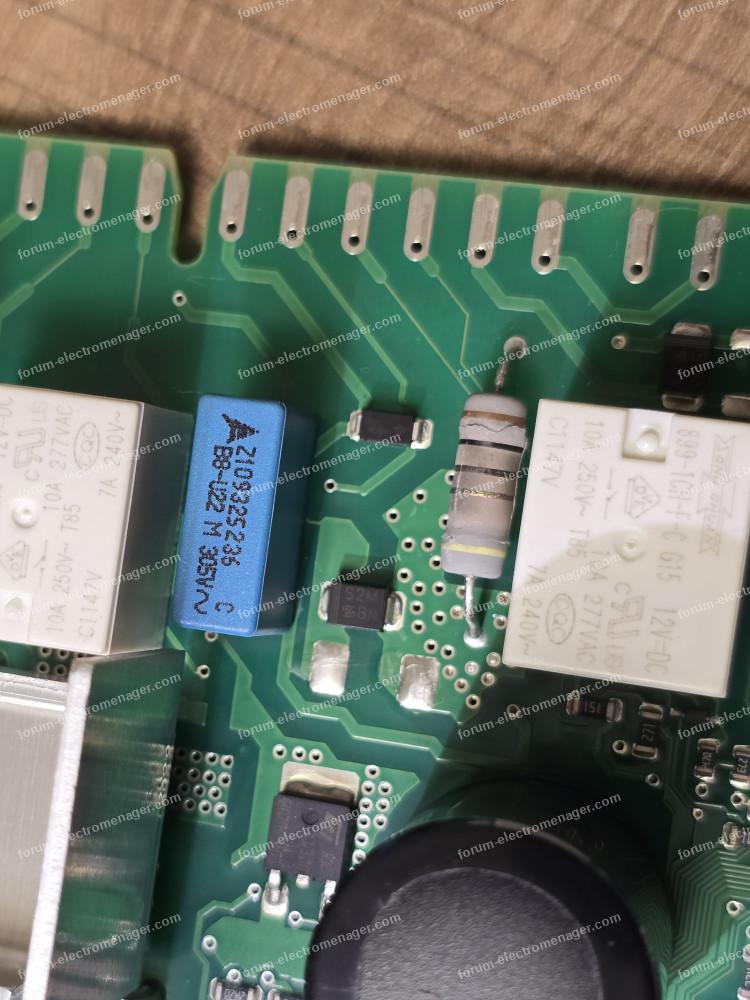

Mon lave vaisselle SMS50E98EU à exactement le même problème que celui de tontonphiphi.
Tout le reste est visuellement correct.
Pourriez-vous m'indiquer les zones à tester afin de savoir si c'est réparable ?
mamigas, je vois que vous avez aidé beaucoup de monde, est-ce que je peux également bénéficier de votre aide ?
Merci d'avance pour vos réponses !!
Pour agrandir les images, cliquez dessus.
Mon lave vaisselle SMS50E98EU à exactement le même problème que celui de tontonphiphi.
Tout le reste est visuellement correct.
Pourriez-vous m'indiquer les zones à tester afin de savoir si c'est réparable ?
mamigas, je vois que vous avez aidé beaucoup de monde, est-ce que je peux également bénéficier de votre aide ?
Merci d'avance pour vos réponses !!
Pour agrandir les images, cliquez dessus.
20 octobre 2025 à 15:44
Réponse 12 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour,
Est-ce que cela peut être réparé ? Oui, dans 98% des cas... sauf si le flash qui a endommagé l'alimentation a également affecté le microcontrôleur ou détruit le primaire du transformateur Fly back, qui n'est PAS disponible sur le marché car il est spécialement fabriqué par EPCOS pour le groupe Bosch.
J'ai déjà expliqué plusieurs fois la procédure de diagnostic pour identifier les composants défectueux ou douteux sur la carte. Connaissez-vous les zones de test ?
Si les composants ne sont pas identifiés sur la carte, il est impossible de détailler les endroits à mesurer point par point : où mesurer, entre quoi et quoi, et quelle valeur trouver.
Pour réaliser un diagnostic, il faut, comme je l'ai déjà mentionné, partir de l'arrivée du secteur sur la carte (5560 D001 00794_B) et mesurer les composants des chaînes d'alimentation en suivant le schéma.
C'est ce que je fais personnellement
Je suis d'accord pour que l'administrateur vous donne mon adresse.
Cordialement,
Mamigas
Est-ce que cela peut être réparé ? Oui, dans 98% des cas... sauf si le flash qui a endommagé l'alimentation a également affecté le microcontrôleur ou détruit le primaire du transformateur Fly back, qui n'est PAS disponible sur le marché car il est spécialement fabriqué par EPCOS pour le groupe Bosch.
J'ai déjà expliqué plusieurs fois la procédure de diagnostic pour identifier les composants défectueux ou douteux sur la carte. Connaissez-vous les zones de test ?
Si les composants ne sont pas identifiés sur la carte, il est impossible de détailler les endroits à mesurer point par point : où mesurer, entre quoi et quoi, et quelle valeur trouver.
Pour réaliser un diagnostic, il faut, comme je l'ai déjà mentionné, partir de l'arrivée du secteur sur la carte (5560 D001 00794_B) et mesurer les composants des chaînes d'alimentation en suivant le schéma.
C'est ce que je fais personnellement
Je suis d'accord pour que l'administrateur vous donne mon adresse.
Cordialement,
Mamigas
23 octobre 2025 à 11:37
Réponse 13 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour ValentinP.
Les coordonnées de mamigas1 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas1 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager.
23 octobre 2025 à 15:40
Réponse 14 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonjour,
Mamigas a encore une fois redonné vie à un lave-vaisselle !
Merci beaucoup !
Mamigas a encore une fois redonné vie à un lave-vaisselle !
Merci beaucoup !
09 novembre 2025 à 19:01
Réponse 15 du forum électroménager
Lave-vaisselle Bosch SMS50E98EU ne s'allume plus
Bonsoir,
Et oui, redonner vie à un lave-vaisselle et ne pas le voir partir à la benne est mon objectif.
C'est la terre qui nous dit merci car elle croule sous nos tas d'ordures !
mamigas
Et oui, redonner vie à un lave-vaisselle et ne pas le voir partir à la benne est mon objectif.
C'est la terre qui nous dit merci car elle croule sous nos tas d'ordures !
mamigas
