Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

23984

Question Dépannage Électroménager : Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

bruche44
Membre inscrit

6 messages

Bonjour.

J'ai un lave-vaisselle Siemens S65T352EU qui est tombé en panne, il est équipé de la carte Ako 7090004.
la résistance de 100 Ohm était HS, la résistance entre les pattes S et D du LNK 304GN était de 107 Ohm.

La diode située près de la résistance frame est bonne.
J'ai remplacé la résistance frame et le LNK 304GN.
Le lave-vaisselle est dans un appartement que je loue à 100 km de chez moi, je veux donc vérifier si la carte fonctionne avant d'aller la réinstaller.

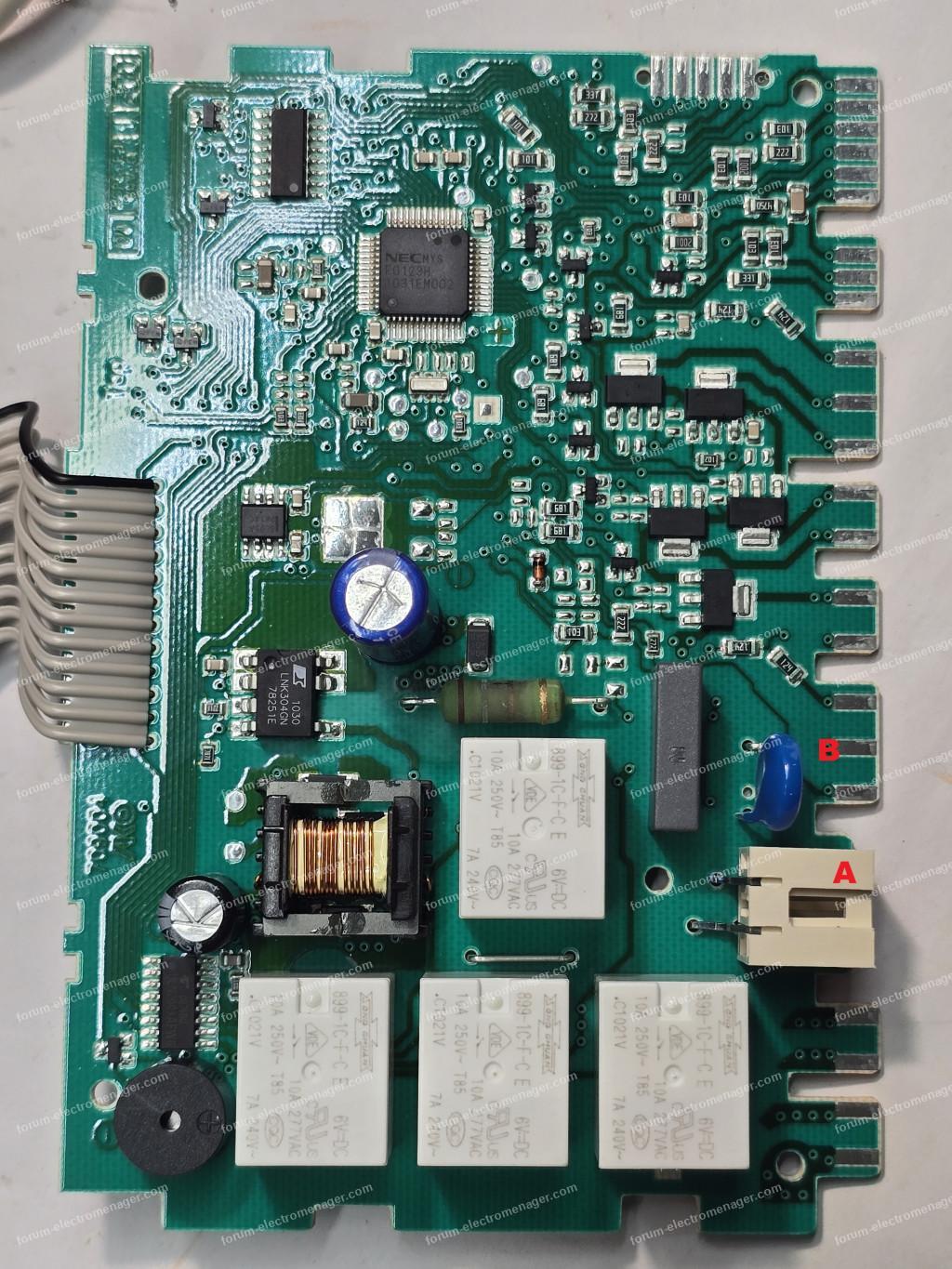

J'ai alimenté la carte entre les bornes A et B de la photo, Aucun témoin ne s'allume.
J'ai mesuré la tension entre les bornes :
Du LNK S 1 et BP 3 = 5,8 V
Du LNK S 1 et FB 4 = 1,65 V
Sur le gros condo de 10 micro F 400 V = 325 V
Sur le petit condo de 220 micro F 25 V = 7,89 V
Sur l'entrée du régulateur 8L05A =7,89 V
Sur la sortie du régulateur 8L05A =5,01 V
Sur les bornes d'alimentation du MYS F0123 =5,01 V
Comment vérifier si la carte fonctionnera bien ?

Je vous remercie de me renseigner.

06 août 2026 à 15:09

Réponse 1 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

Bricovidéo
Administrateur

13 845 messages

Bonjour.

Nous n'avons pas reçu la photo que vous mentionnez dans votre question.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum électroménager

06 août 2026 à 15:55

Réponse 2 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

mamigas1
Membre inscrit

2 877 messages

Bonjour.

Panne que je connais bien sur cette carte : Quand un pic surtension tue l'alim il tue en même temps l'interface micro qui pilote l’afficheur.

A ce jour j'ai du pouvoir réparer 2 cartes sur une vingtaine carte HS.

06 août 2026 à 19:42

Réponse 3 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

bruche44
Membre inscrit

6 messages

Bonjour, Merci Mamigas.

Quel est le composant qui assure l'interface micro ?
Est-ce l'un des 2 ULN2003AFWG ?
Est-ce que pour tester la carte il faut alimenter d'autres broches que les 2 qui sont sur la photo jointe ?
Merci.
Bonne journée.

Pour agrandir les images, cliquez dessus.

07 août 2026 à 10:50

Réponse 4 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

bruche44
Membre inscrit

6 messages

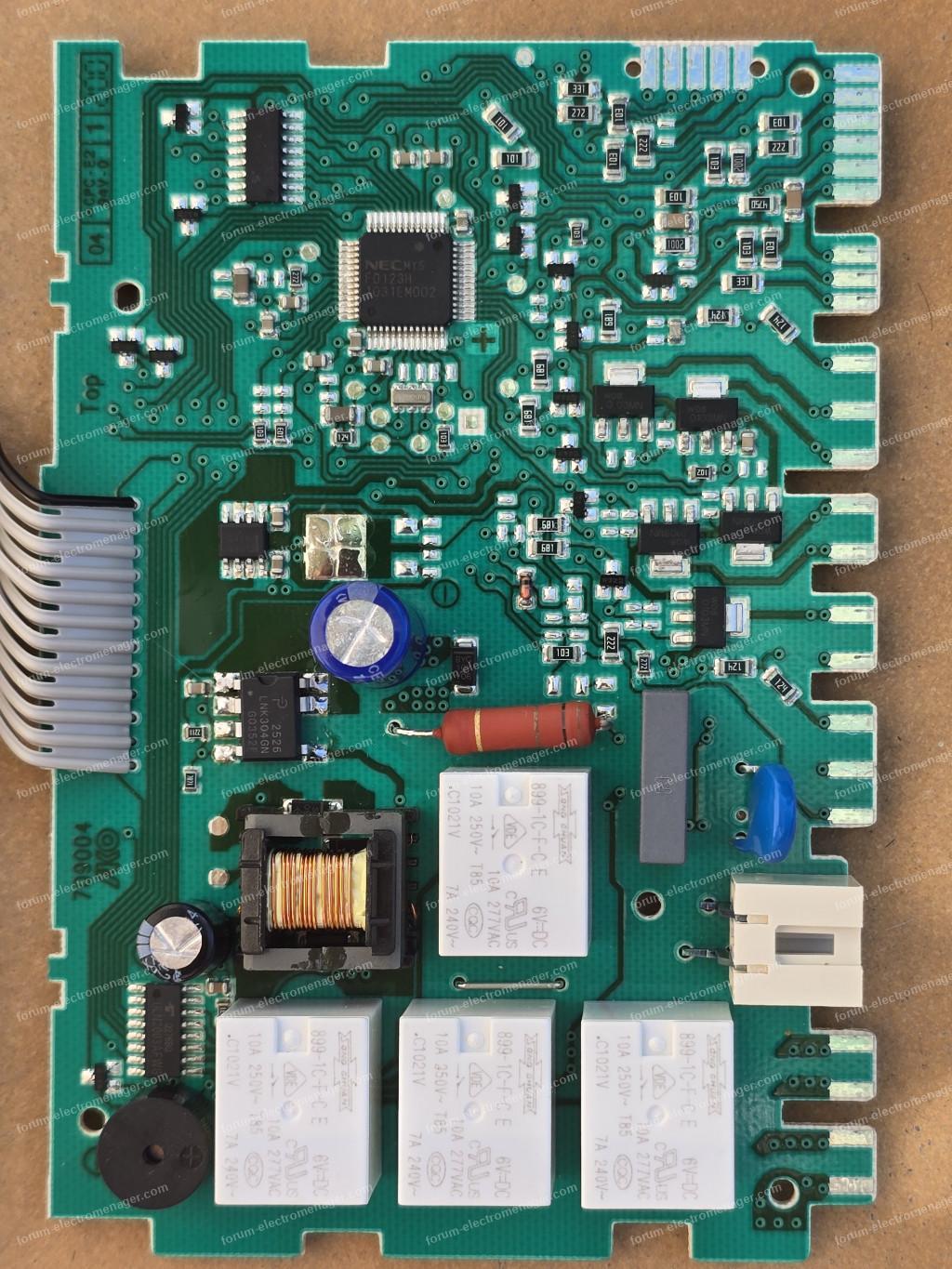

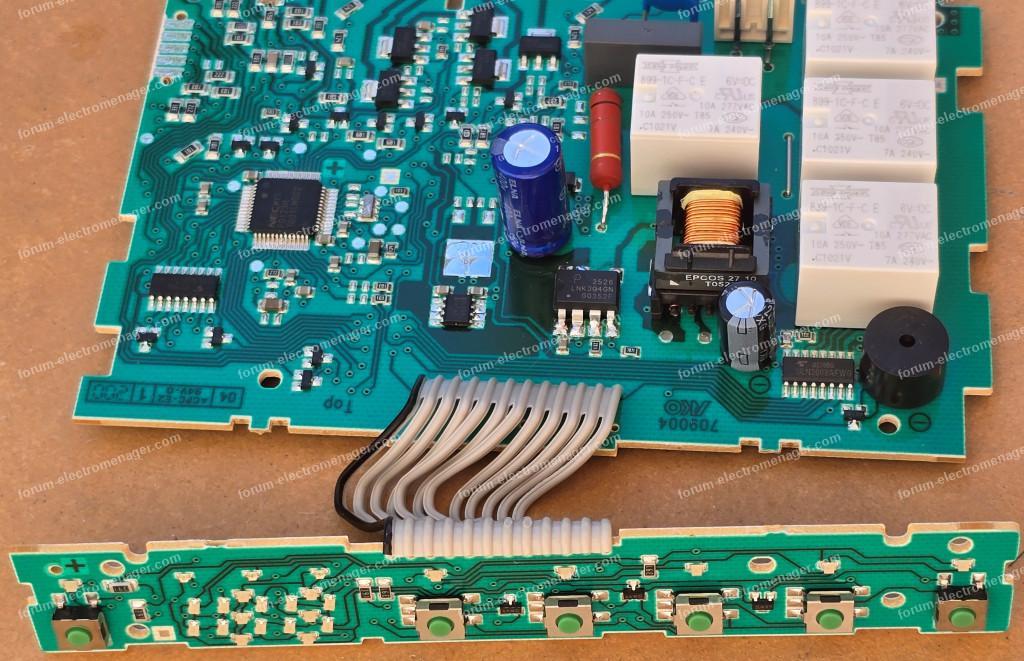

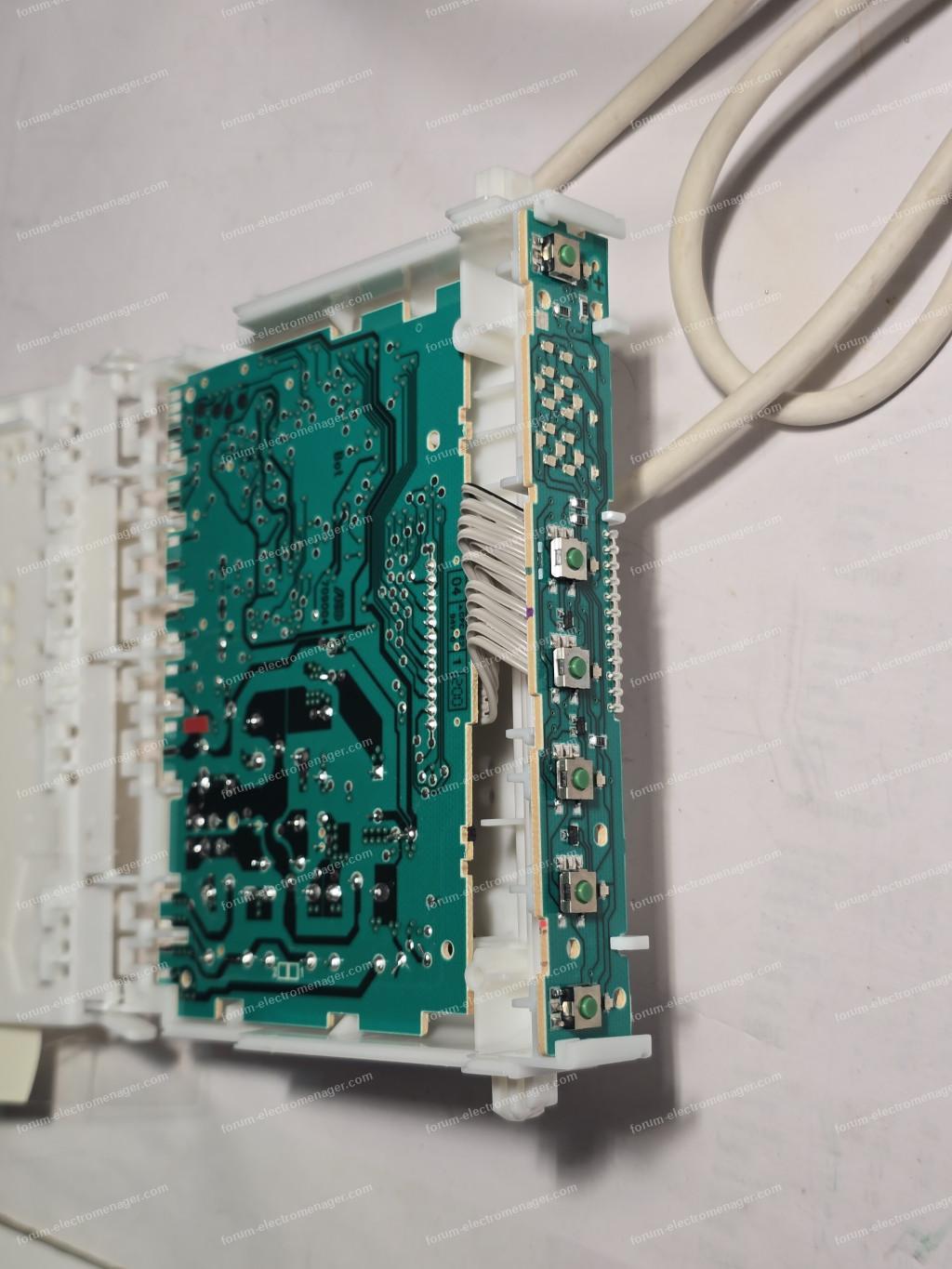

Voici 2 autres photos de la carte après réparation


Pour agrandir les images, cliquez dessus.

07 août 2026 à 10:56

Réponse 5 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

mamigas1
Membre inscrit

2 877 messages

Bonjour.

Réponse question 1 oui
Réponse question 2 non

07 août 2026 à 12:16

Réponse 6 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

bruche44
Membre inscrit

6 messages

Merci Mamigas.

Est-ce que vous me conseillez de changer les 2 ULN2003AFWG ?
Et faut-il changer autre chose ?

07 août 2026 à 13:10

Réponse 7 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

mamigas1
Membre inscrit

2 877 messages

Je ne souhaite pas répondre à ces questions désolé.

07 août 2026 à 13:55

Réponse 8 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

bruche44
Membre inscrit

6 messages

Bonjour Mamigas1.

Merci pour vos bons conseils qui m'ont permis de réparer mon lave-vaisselle pour moins de 10 €.
Mes locataires ont été ravis de ce dépannage très rapide.
Ayant été très satisfait je vais faire un don au site pour qu'il puisse continuer d'exister.

11 août 2026 à 09:45

Réponse 9 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

Bricovidéo
Administrateur

13 845 messages

Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !

Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.

Fermeture définitive possible des forums.
L'intelligence artificielle va tuer Internet.
Le pillage par l'intelligence artificielle

11 août 2026 à 11:23

Réponse 10 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

mamigas1
Membre inscrit

2 877 messages

Bonjour.

Ravi de lire que vous avez redonner vie à votre lave-vaisselle en remplaçant les ULN ce que perso je n'ai jamais tenté de faire.
mamigas.

11 août 2026 à 12:51

Réponse 11 d'un humain du forum-plomberie

Panne carte Ako 7090004 lave-vaisselle Siemens S65T352EU

bruche44
Membre inscrit

6 messages

Bonjour.
Je ne sais pas si le remplacement des ULN a été utile, il est possible que le remplacement de la résistance de 100 Ohm et du LNK 304GN suffisait.
Bonne continuation.

14 août 2026 à 18:26
