Panne carte lave-vaisselle Whirlpool ADG8452 IX

23770

Question Dépannage Électroménager : Panne carte lave-vaisselle Whirlpool ADG8452 IX

Cymru39
Membre inscrit

1 message

Bonjour.

J’ai un lave-vaisselle Whirlpool ADG8452 IX.
Lors d’un lavage, une étincelle est apparue et l’appareil ne fonctionne plus.
Le disjoncteur n’a pas sauté.

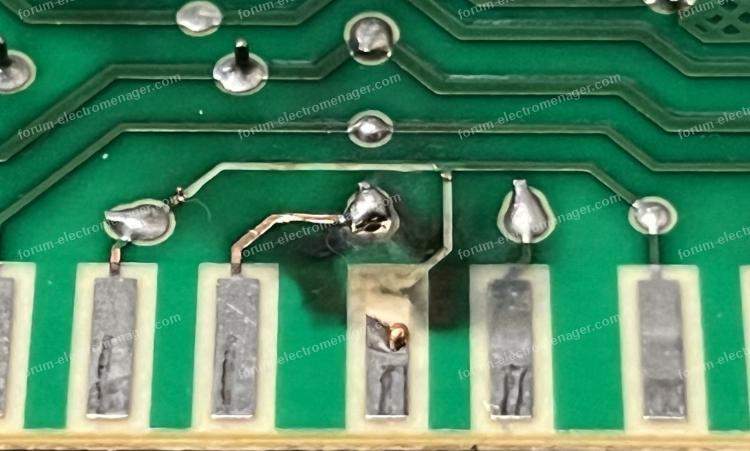

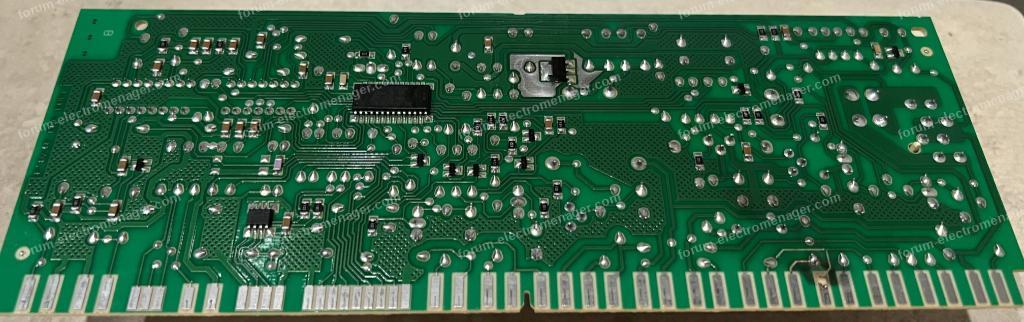

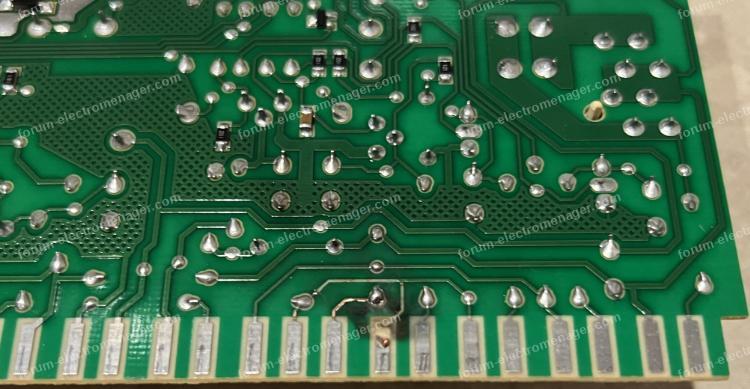

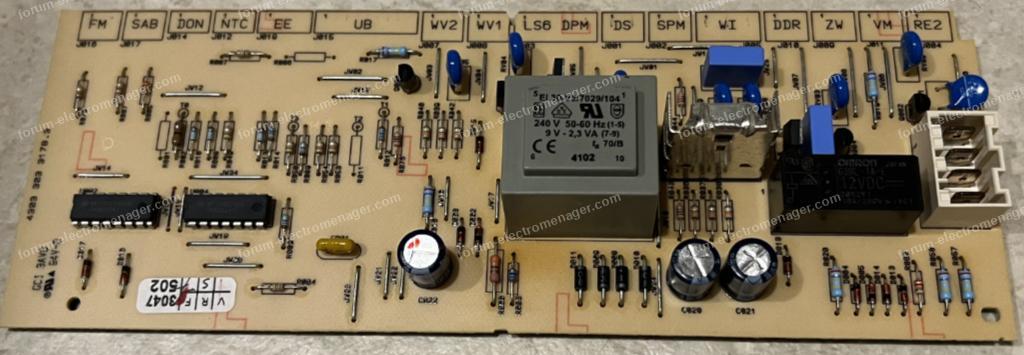

En observant la carte de puissance, une piste a cramé (voir photos) sur le connecteur DDR.

En regardant la brûlure, j’ai l’impression qu’il y a eu un CC entre deux pistes proches (DDR et WI).
En tant que débutant, je suppose une goutte d’eau.

Est-ce que ma supposition est juste ?
Suffit-il de “reconstruire” la piste brûlée à l’étain ou il est préférable de pousser l’analyse ?
S’il faut pousser, comment faire ?

Merci pour votre aide.

Pour agrandir les images, cliquez dessus.

03 novembre 2025 à 22:14

Réponse 1 forum dépannage électroménager

Panne carte lave-vaisselle Whirlpool ADG8452 IX

mamigas1
Membre inscrit

2 651 messages

Bonjour.

Les pistes ont servi de fusibles il faut bien sur les refaire mais ça ne suffira pas le court-circuit du à ?? met en cause :
l’électrovanne DDR (Dosage Détergent Rinçage) pilotée par un triac qui a sans doute pris un coup de Calgon il faut tester la résistance de la bobine DDR sans doute entre 1.5 et 3 kilos ohms et vérifier le triac de pilotage.

Également l'élément WI (Water indicator) qui mesure le niveau d'au en cuve peut être en cause c'est un pressostat il faut également tester la qualité de ses contacts et son fonctionnement.
Et bien sur tenter de comprendre le pourquoi de ce flash !

Je vous joins le schéma de principe de ce lave-vaisselle.
Cordialement.

Pour agrandir l'image, cliquez dessus.

04 novembre 2025 à 09:50
