Question Dépannage Électroménager : Panne carte électronique four Rosières
Bonjour.
Mon four Rosières est tombé en panne après des orages.
Il n'y a plus rien sur l'écran, plus de bruit, plus rien du tout.
Je tiens à préciser que le disjoncteur n'a pas sauté au tableau électrique.
J'ai donc démonté le four et testé les sécurités thermiques.
Le courant parvient bien à la carte électronique.

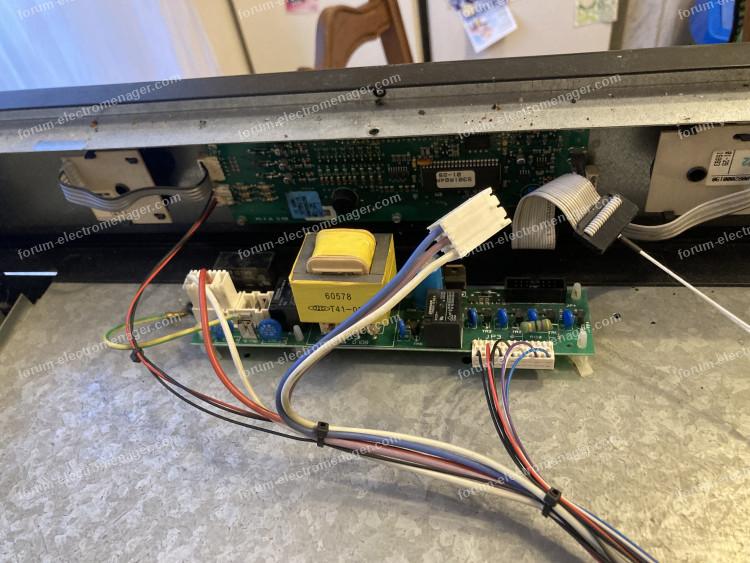

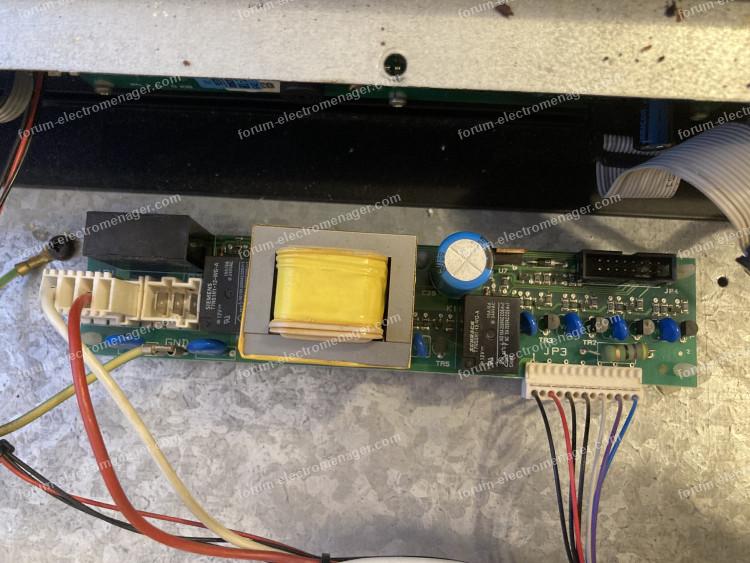

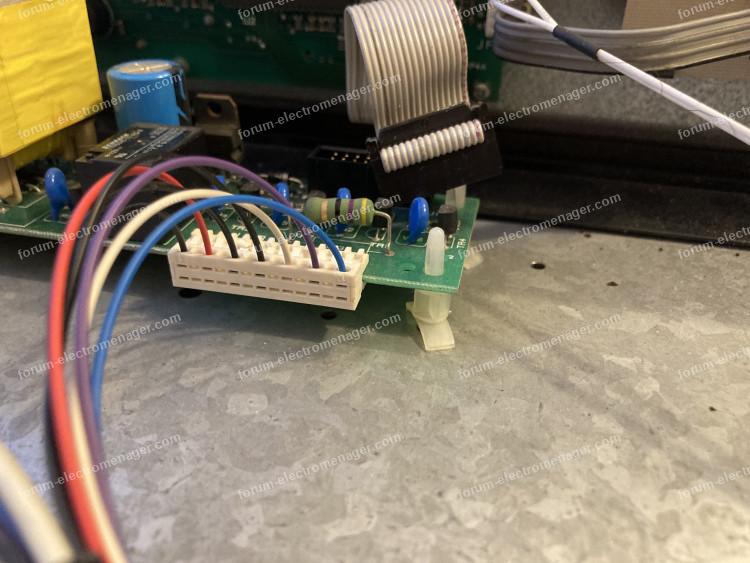

En l'observant de plus près, j'ai constaté qu'une grosse résistance verte avait cramé (voir photos).
En cherchant sur le forum, j'ai trouvé un sujet qui parlait d'un lave-linge et j'ai remarqué beaucoup de similitudes avec ma carte (la même résistance verte avait brûlé également).
Je suis équipé d'un multimètre et j'ai testé la résistance qui ne laisse plus rien passer du tout.
Pensez-vous que c'est le seul composant qui soit grillé ?
Vers où devrais-je chercher ?
Je n'ai que des bases en électricité, mais j'aimerais beaucoup comprendre et pouvoir réparer cette carte.
Mon four n'a que 3 ans et n'est plus sous garantie. La carte est vendue 160 euros.
Pour agrandir les images, cliquez dessus.
Mon four Rosières est tombé en panne après des orages.
Il n'y a plus rien sur l'écran, plus de bruit, plus rien du tout.
Je tiens à préciser que le disjoncteur n'a pas sauté au tableau électrique.

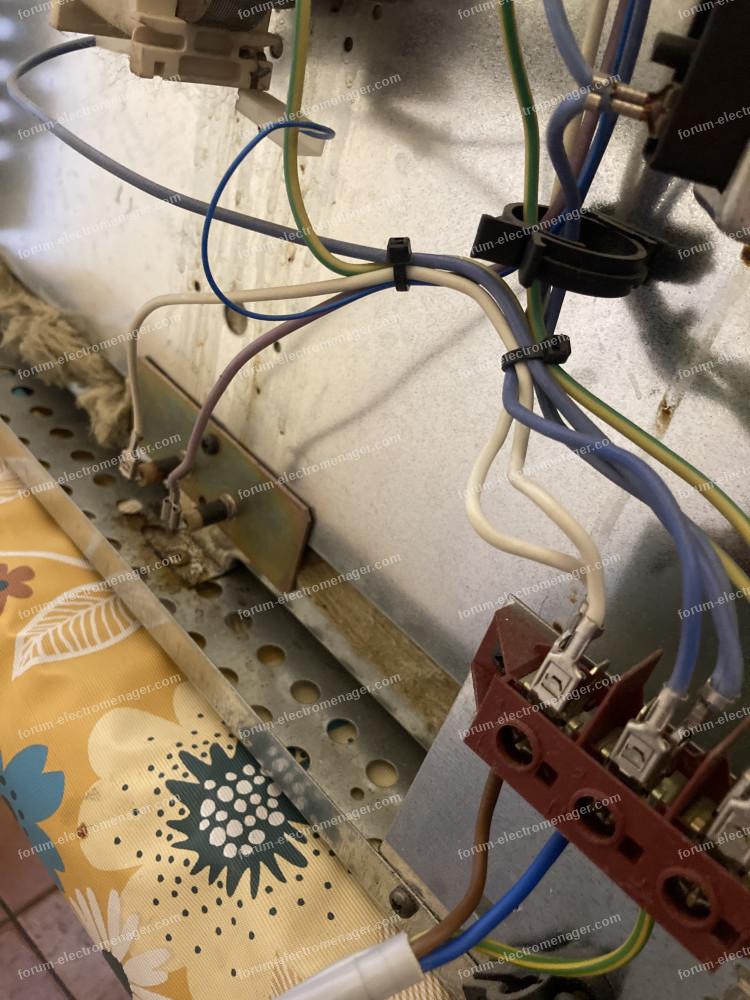

J'ai donc démonté le four et testé les sécurités thermiques.
Le courant parvient bien à la carte électronique.
En l'observant de plus près, j'ai constaté qu'une grosse résistance verte avait cramé (voir photos).
En cherchant sur le forum, j'ai trouvé un sujet qui parlait d'un lave-linge et j'ai remarqué beaucoup de similitudes avec ma carte (la même résistance verte avait brûlé également).
Je suis équipé d'un multimètre et j'ai testé la résistance qui ne laisse plus rien passer du tout.
Pensez-vous que c'est le seul composant qui soit grillé ?
Vers où devrais-je chercher ?
Je n'ai que des bases en électricité, mais j'aimerais beaucoup comprendre et pouvoir réparer cette carte.
Mon four n'a que 3 ans et n'est plus sous garantie. La carte est vendue 160 euros.
Pour agrandir les images, cliquez dessus.
24 mai 2024 à 18:48
Réponse 1 du forum électroménager
Panne carte électronique four Rosières
Bonjour,
La résistance qui est hors service a joué le rôle de fusible pour protéger le reste de la carte lorsqu'il y a eu un court-circuit dans l'alimentation. Cela signifie que d'autres composants sur la carte sont peut-être défectueux ou douteux, et remplacer uniquement la résistance ne résoudra pas le problème.
Il est nécessaire de partir de l'arrivée du secteur 230v sur la carte pour vérifier les composants des différentes chaînes d'alimentation, qui doivent être les suivantes :
- une chaîne primaire qui transforme le secteur en une tension continue
- un module d'alimentation à découpage
- une boucle de régulation des basses tensions
- des sources de basses tensions, probablement 5v et 12v (puisque les relais sont en 12v).
Je ne peux pas en dire plus car je n'ai pas relevé le schéma de cette carte.
Bonne journée.
mamigas
La résistance qui est hors service a joué le rôle de fusible pour protéger le reste de la carte lorsqu'il y a eu un court-circuit dans l'alimentation. Cela signifie que d'autres composants sur la carte sont peut-être défectueux ou douteux, et remplacer uniquement la résistance ne résoudra pas le problème.
Il est nécessaire de partir de l'arrivée du secteur 230v sur la carte pour vérifier les composants des différentes chaînes d'alimentation, qui doivent être les suivantes :
- une chaîne primaire qui transforme le secteur en une tension continue
- un module d'alimentation à découpage
- une boucle de régulation des basses tensions
- des sources de basses tensions, probablement 5v et 12v (puisque les relais sont en 12v).
Je ne peux pas en dire plus car je n'ai pas relevé le schéma de cette carte.
Bonne journée.
mamigas
25 mai 2024 à 11:18
Réponse 2 du forum électroménager
Panne carte électronique four Rosières
Re Bonsoir.
Je tenais à préciser que si la panne est survenue à la suite d'un orage, il est probable qu'une surtension du secteur 230 (même si la carte est protégée par une VDR type S10/K300) ait endommagé l'alimentation.
Il est donc important de vérifier en priorité le power switcher ainsi que les composants de la boucle tels que les diodes de référence et le roue libre snubber.
Il est également nécessaire de contrôler la circuiterie qui pilote le power switcher.
Cette panne est malheureusement connue, mais elle peut être réparée.
Cordialement.
Mamigas
Je tenais à préciser que si la panne est survenue à la suite d'un orage, il est probable qu'une surtension du secteur 230 (même si la carte est protégée par une VDR type S10/K300) ait endommagé l'alimentation.
Il est donc important de vérifier en priorité le power switcher ainsi que les composants de la boucle tels que les diodes de référence et le roue libre snubber.
Il est également nécessaire de contrôler la circuiterie qui pilote le power switcher.
Cette panne est malheureusement connue, mais elle peut être réparée.
Cordialement.
Mamigas
25 mai 2024 à 21:52
Réponse 3 du forum électroménager
Panne carte électronique four Rosières
Merci mamigas1 !
Il faut que je décrypte votre jargon technique que je ne maîtrise pas forcément.
Mais je vais faire des recherches en fonction de votre réponse et tenter de tout tester, comme vous l'avez dit, en partant de l'arrivée du courant et en suivant le circuit imprimé.
Il faut que je décrypte votre jargon technique que je ne maîtrise pas forcément.
Mais je vais faire des recherches en fonction de votre réponse et tenter de tout tester, comme vous l'avez dit, en partant de l'arrivée du courant et en suivant le circuit imprimé.
26 mai 2024 à 11:18
Réponse 4 du forum électroménager
Panne carte électronique four Rosières
Bonjour,
Contrairement à ce que vous pensez je n'utilise pas un "jargon technique" mais nomme chaque composant par son nom que chaque électronicien "normalement formé" est capable de comprendre.
Maintenant des bases en électricité c'est un début mais penser que ça suffit pour se lancer sans schéma dans la réparation de cartes avec alim à découpage en prise directe sur le secteur 230 c'est une illusion... et il n'y a pas de "TUTO" dans le domaine.
Bien cordialement.
Contrairement à ce que vous pensez je n'utilise pas un "jargon technique" mais nomme chaque composant par son nom que chaque électronicien "normalement formé" est capable de comprendre.
Maintenant des bases en électricité c'est un début mais penser que ça suffit pour se lancer sans schéma dans la réparation de cartes avec alim à découpage en prise directe sur le secteur 230 c'est une illusion... et il n'y a pas de "TUTO" dans le domaine.
Bien cordialement.
26 mai 2024 à 14:59
Réponse 5 du forum électroménager
Panne carte électronique four Rosières
Effectivement c'est bien trop complexe pour moi !
Comment faire ?
Existe-t-il des électroniciens spécialisés partout en France ?
C'est quand même dommage de jeter un ensemble pour quelques composants de griller...
Je suis en Bourgogne en Côte d'or à Nuits-Saint-Georges.
Je ne sais pas quel pro pourrait intervenir sur ma carte ?
Comment faire ?
Existe-t-il des électroniciens spécialisés partout en France ?
C'est quand même dommage de jeter un ensemble pour quelques composants de griller...
Je suis en Bourgogne en Côte d'or à Nuits-Saint-Georges.
Je ne sais pas quel pro pourrait intervenir sur ma carte ?
30 mai 2024 à 20:51
Réponse 6 du forum électroménager
Panne carte électronique four Rosières
Bonjour,
Pas de problème à ce que l'administrateur du forum vous donne mon adresse.
Ensuite, vous pourrez me contacter et nous pourrons voir ensemble comment redonner vie à la carte (si elle est réparable) et ainsi sauver votre four d'une fin en déchetterie !
Bonne journée.
Mamigas
Pas de problème à ce que l'administrateur du forum vous donne mon adresse.
Ensuite, vous pourrez me contacter et nous pourrons voir ensemble comment redonner vie à la carte (si elle est réparable) et ainsi sauver votre four d'une fin en déchetterie !
Bonne journée.
Mamigas
01 juin 2024 à 09:10
Réponse 7 du forum électroménager
Panne carte électronique four Rosières
Bonjour Sler732.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
01 juin 2024 à 13:48
Réponse 8 du forum électroménager
Panne carte électronique four Rosières
Vous êtes un dieu !
Je viens de remonter la carte électronique des réception ! Tout fonctionne !
Merci beaucoup mamigas1 !
Bonne soirée. Je m'en vais me faire cuire un poulet
Pour agrandir l'image, cliquez dessus.
Je viens de remonter la carte électronique des réception ! Tout fonctionne !
Merci beaucoup mamigas1 !
Bonne soirée. Je m'en vais me faire cuire un poulet
Pour agrandir l'image, cliquez dessus.
20 juin 2024 à 17:27
Réponse 9 du forum électroménager
Panne carte électronique four Rosières
Bonjour.
Oh que non je ne suis ni Dieu ni Allah ! mais ravi de lire que votre four est reparti pour 1 tour.
Bonne soirée et longue vie à votre four.
mamigas
Oh que non je ne suis ni Dieu ni Allah ! mais ravi de lire que votre four est reparti pour 1 tour.
Bonne soirée et longue vie à votre four.
mamigas
20 juin 2024 à 18:54
Réponse 10 du forum électroménager
Panne carte électronique four Rosières
Bonjour.
J'ai le même problème avec ma carte de mon four Brandt.
Suite à un souci de réseau EDF, j'ai dû changer le fusible de protection ainsi que la diode bi-directionnelle.
Cependant, les soudures que j'ai réalisées sont de très mauvaise qualité (je n'ai aucune compétence en soudure).
L'affichage a fonctionné un moment (horloge) puis plus rien, et le four ne démarre pas.
J'ai des doutes quant à l'optocoupleur ou au mosfet car je n'ai ni le 5V ni le 12V (l'afficheur ne fonctionne plus).
Pourriez-vous m'aider s'il vous plaît ?
Merci.
J'ai le même problème avec ma carte de mon four Brandt.
Suite à un souci de réseau EDF, j'ai dû changer le fusible de protection ainsi que la diode bi-directionnelle.
Cependant, les soudures que j'ai réalisées sont de très mauvaise qualité (je n'ai aucune compétence en soudure).
L'affichage a fonctionné un moment (horloge) puis plus rien, et le four ne démarre pas.
J'ai des doutes quant à l'optocoupleur ou au mosfet car je n'ai ni le 5V ni le 12V (l'afficheur ne fonctionne plus).
Pourriez-vous m'aider s'il vous plaît ?
Merci.
01 septembre 2024 à 08:26
Réponse 11 du forum électroménager
Panne carte électronique four Rosières
Bonjour,
Vous aider certes, mais il serait nécessaire que vous précisiez l'aide dont vous avez besoin. Pourriez-vous également me donner le modèle de votre appareil et m'envoyer quelques photos de la carte en question ?
Vous évoquez un fusible de protection, une diode bidirectionnelle ??? Un optocoupleur et enfin un MOSFET.
Pourriez-vous préciser ou joindre des photos pour que je puisse mieux comprendre ?
Bonne journée.
mamigas
Vous aider certes, mais il serait nécessaire que vous précisiez l'aide dont vous avez besoin. Pourriez-vous également me donner le modèle de votre appareil et m'envoyer quelques photos de la carte en question ?
Vous évoquez un fusible de protection, une diode bidirectionnelle ??? Un optocoupleur et enfin un MOSFET.
Pourriez-vous préciser ou joindre des photos pour que je puisse mieux comprendre ?
Bonne journée.
mamigas
01 septembre 2024 à 12:36
Réponse 12 du forum électroménager
Panne carte électronique four Rosières
Bonjour, voici la photo des composants changés.
Pour le MOSFET et l'optocoupleur, ils n'ont pas été remplacés.
Pour agrandir l'image, cliquez dessus.
Pour le MOSFET et l'optocoupleur, ils n'ont pas été remplacés.
Pour agrandir l'image, cliquez dessus.
01 septembre 2024 à 14:41
Réponse 13 du forum électroménager
Panne carte électronique four Rosières
Bonsoir à tous,

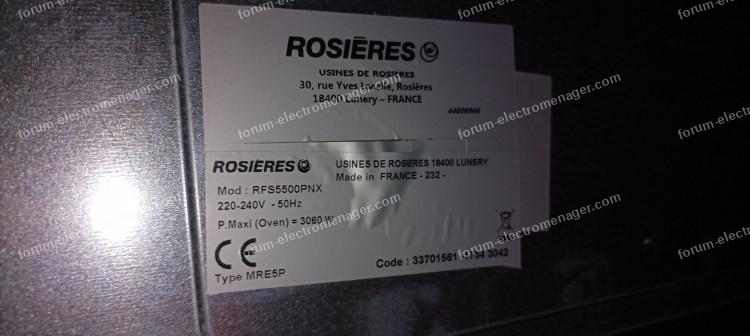

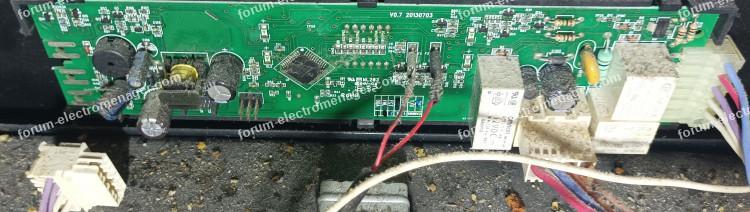

Je rencontre un problème avec mon four Rosières RFS5500PNX.

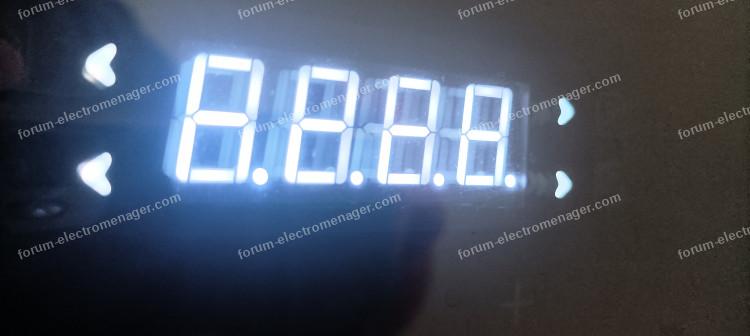

Depuis peu, l’afficheur s’illumine de manière très étrange (voir photo en pièce jointe), et aucune commande ne fonctionne, même en actionnant les boutons.
Le four ne réagit plus du tout, et je ne sais pas par où commencer pour diagnostiquer la panne.
Si quelqu’un a déjà rencontré ce genre de problème ou connaît une solution, je suis preneur de vos conseils.
Merci d’avance pour votre aide !
Cordialement.
Pour agrandir les images, cliquez dessus.
Je rencontre un problème avec mon four Rosières RFS5500PNX.
Depuis peu, l’afficheur s’illumine de manière très étrange (voir photo en pièce jointe), et aucune commande ne fonctionne, même en actionnant les boutons.
Le four ne réagit plus du tout, et je ne sais pas par où commencer pour diagnostiquer la panne.
Si quelqu’un a déjà rencontré ce genre de problème ou connaît une solution, je suis preneur de vos conseils.
Merci d’avance pour votre aide !
Cordialement.
Pour agrandir les images, cliquez dessus.
20 novembre 2024 à 22:01
Réponse 14 du forum électroménager
Panne carte électronique four Rosières
Bonjour à tous.
J’ai récupéré le four de la colocation étudiante de mon fils.
Il semble que ce soit le même que Sler732.
C’est un four Rosière RFS5881PN. En tout cas la carte est identique !
Je ne sais pas si il y a eu une surtension comme un orage, mais le résultat est le même :
La résistance était noircie.
En la dessoudant elle s’est cassée en deux. Je crois que c’est une 100 ohms / 3W.
J’en ai acheté une nouvelle, mais elle est plus grande de quelques mm.
Je l’ai soudée tout de même.
Quand j’ai rebranché, ça a fait une belle étincelle
… et la résistance est devenue noire !
... et bien sur le four ne marche pas.
Est-ce la nouvelle résistance qui n’est pas bonne ? ou bien comme l’explique mamigas1, il y a d’autre composants défectueux ?
Merci pour votre aide, j’aimerai vraiment réparer ce four.
Anthony
J’ai récupéré le four de la colocation étudiante de mon fils.
Il semble que ce soit le même que Sler732.
C’est un four Rosière RFS5881PN. En tout cas la carte est identique !
Je ne sais pas si il y a eu une surtension comme un orage, mais le résultat est le même :
La résistance était noircie.
En la dessoudant elle s’est cassée en deux. Je crois que c’est une 100 ohms / 3W.
J’en ai acheté une nouvelle, mais elle est plus grande de quelques mm.
Je l’ai soudée tout de même.
Quand j’ai rebranché, ça a fait une belle étincelle
… et la résistance est devenue noire ! ... et bien sur le four ne marche pas.Est-ce la nouvelle résistance qui n’est pas bonne ? ou bien comme l’explique mamigas1, il y a d’autre composants défectueux ?
Merci pour votre aide, j’aimerai vraiment réparer ce four.
Anthony
11 mars 2025 à 23:08
Réponse 15 du forum électroménager
Panne carte électronique four Rosières
Bonjour Sler732.
Je rencontre le même problème sur mon four Rosière.
Pourriez-vous me dire les pièces que vous avez changé s'il vous plait ?
Merci.
Bien cordialement.
Je rencontre le même problème sur mon four Rosière.
Pourriez-vous me dire les pièces que vous avez changé s'il vous plait ?
Merci.
Bien cordialement.
20 mars 2025 à 12:49
Réponse 16 du forum électroménager
Panne carte électronique four Rosières
Bonjour,
Est-ce que Sler732 aurait la gentillesse de décrire comment il a réparé sa carte ?
Est-ce que Sler732 aurait la gentillesse de décrire comment il a réparé sa carte ?
09 mai 2025 à 19:42
Réponse 17 du forum électroménager
Panne carte électronique four Rosières
Est-ce que Sler732 aurait l'amabilité de décrire sa réparation ?
Sur ma carte, le Viper16L est cramé et quand je le replace il crame à nouveau + résistance 100 ohms...
Sur ma carte, le Viper16L est cramé et quand je le replace il crame à nouveau + résistance 100 ohms...
09 mai 2025 à 19:46
Réponse 18 du forum électroménager
Invité
Panne carte électronique four Rosières
Invité
Bonjour tout le monde.
Je ne suis toujours pas inscrit car j'attends le mail d'activation.
Mon four Rosières Creatis (je ne trouve pas le modèle précis) qu'on a récupéré d'occase et fonctionne bien depuis quelques années a commencé à faire sauter le différentiel sa dernière utilisation :
Quelques allumages/éteignages mais rien de plus à priori, peut être une manipulation de la façade qui a tendance à tomber et fait que les boutons poussoirs de réglage de température ne sont plus en face des boutons poussoir reliés à l'électronique. Je n'étais pas là quand c'est arrivé, je n'ai pas plus d'infos.
J'ai démonté le four pour essayer de trouver ce qui crée le court-circuit toujours présent (le différentiel continue à sauter dès que le four est mis en tension.
J'ai essayé de limiter l'avancé de la phase pour comprendre à partir de quand ça saute.
Un chemin part directement de l'alim vers la résistance du bas, celui là OK.
Un autre en parallèle du premier part aussi de l'alim pour aller directement entrer dans la carte électronique qui repose horizontalement derrière la façade de commande (il y a une autre carte fixée derrière la façade de commande). Dès le courant entre dans cette première carte ça saute (j'ai coupé tout ce qui sortait de cette carte avant de retenter une mise en tension et ça saute à partir de là).
Je n'ai pas les outils ni connaissances nécessaires pour trouver ce qui crée le court-circuit sur cette carte, aucun composant ne semble endommagé à vue d’œil.
@mamigas1 j'ai cru comprendre qu'on pouvait éventuellement vous envoyer une carte ?
Je joins des photos pour éclaircir ce que j'essaie de décrire.
Je ne suis toujours pas inscrit car j'attends le mail d'activation.
Mon four Rosières Creatis (je ne trouve pas le modèle précis) qu'on a récupéré d'occase et fonctionne bien depuis quelques années a commencé à faire sauter le différentiel sa dernière utilisation :
Quelques allumages/éteignages mais rien de plus à priori, peut être une manipulation de la façade qui a tendance à tomber et fait que les boutons poussoirs de réglage de température ne sont plus en face des boutons poussoir reliés à l'électronique. Je n'étais pas là quand c'est arrivé, je n'ai pas plus d'infos.
J'ai démonté le four pour essayer de trouver ce qui crée le court-circuit toujours présent (le différentiel continue à sauter dès que le four est mis en tension.
J'ai essayé de limiter l'avancé de la phase pour comprendre à partir de quand ça saute.
Un chemin part directement de l'alim vers la résistance du bas, celui là OK.
Un autre en parallèle du premier part aussi de l'alim pour aller directement entrer dans la carte électronique qui repose horizontalement derrière la façade de commande (il y a une autre carte fixée derrière la façade de commande). Dès le courant entre dans cette première carte ça saute (j'ai coupé tout ce qui sortait de cette carte avant de retenter une mise en tension et ça saute à partir de là).
Je n'ai pas les outils ni connaissances nécessaires pour trouver ce qui crée le court-circuit sur cette carte, aucun composant ne semble endommagé à vue d’œil.
@mamigas1 j'ai cru comprendre qu'on pouvait éventuellement vous envoyer une carte ?
Je joins des photos pour éclaircir ce que j'essaie de décrire.
26 décembre 2025 à 17:23
Réponse 19 du forum électroménager
Panne carte électronique four Rosières
Bonjour à toutes et à tous.
Nous rencontrons des problèmes.
L'inscription sur les forums n'est plus possible et il n'y a plus de notifications en cas de nouveaux messages.
Ceci est lié à un problème avec la société qui gère les envois de mails.
Nous allons essayer de rétablir tout cela pour le début de l'année 2026.
Ne soyez pas étonnés si tous les nouveaux internautes qui posent des questions sont en invité.
D'autre part, vous ne recevrez plus de notifications en cas de nouvelle réponse.
Nous sommes désolés pour ce désagrément.
Cordialement, l'équipe de Bricovidéo.
Bonnes fêtes de fin d'année à toutes et à tous.
19 décembre 2025 à 12:22
Nous rencontrons des problèmes.
L'inscription sur les forums n'est plus possible et il n'y a plus de notifications en cas de nouveaux messages.
Ceci est lié à un problème avec la société qui gère les envois de mails.
Nous allons essayer de rétablir tout cela pour le début de l'année 2026.
Ne soyez pas étonnés si tous les nouveaux internautes qui posent des questions sont en invité.
D'autre part, vous ne recevrez plus de notifications en cas de nouvelle réponse.
Nous sommes désolés pour ce désagrément.
Cordialement, l'équipe de Bricovidéo.
Bonnes fêtes de fin d'année à toutes et à tous.
19 décembre 2025 à 12:22
26 décembre 2025 à 19:45
Réponse 20 du forum électroménager
Invité
Panne carte électronique four Rosières
Invité
Merci pour la réponse Bricovidéo.
Serait-il éventuellement possible d'être mis en contact avec Mamigas1 pour lui demander directement s'il peut m'aider ?
Merci beaucoup (l'invité juste au dessus).
Serait-il éventuellement possible d'être mis en contact avec Mamigas1 pour lui demander directement s'il peut m'aider ?
Merci beaucoup (l'invité juste au dessus).
30 décembre 2025 à 13:13
Réponse 21 du forum électroménager
Panne carte électronique four Rosières
Bonjour à toutes et à tous.
Les problèmes d'inscription (création de compte) et notification ont été résolus.
Cordialement. L'équipe de Bricovidéo vous souhaite de bonnes fêtes.
Les problèmes d'inscription (création de compte) et notification ont été résolus.
Cordialement. L'équipe de Bricovidéo vous souhaite de bonnes fêtes.
30 décembre 2025 à 14:10
Réponse 22 du forum électroménager
Panne carte électronique four Rosières
Bonjour tout le monde.
Je me permets de remettre mon message initial maintenant que mon compte est validé.
Bonne année à vous!!
Mon four Rosières Creatis (je ne trouve pas le modèle précis) qu'on a récupéré d'occase et fonctionne bien depuis quelques années a commencé à faire sauter le différentiel lors de sa dernière utilisation :
Quelques allumages/éteignages mais rien de plus à priori, peut être une manipulation de la façade qui a tendance à tomber et fait que les boutons poussoirs de réglage de température ne sont plus en face des boutons poussoir reliés à l'électronique. Je n'étais pas là quand c'est arrivé, je n'ai pas plus d'infos.
J'ai démonté le four pour essayer de trouver ce qui crée le court-circuit toujours présent (le différentiel continue à sauter dès que le four est mis en tension)
J'ai essayé de suivre le chemin de la phase pour comprendre à partir de quand ça saute.
Un chemin part directement de l'alim vers la résistance du bas, celui là OK.
Un autre en parallèle du premier part aussi de l'alim pour aller directement entrer dans la carte électronique qui repose horizontalement derrière la façade de commande (il y a une autre carte fixée derrière la façade de commande). Dès que le courant entre dans cette première carte ça saute (j'ai coupé tout ce qui sortait de cette carte avant de retenter une mise en tension et ça saute à partir de là).
Je n'ai pas les outils ni connaissances nécessaires pour trouver ce qui crée le court-circuit sur cette carte, aucun composant ne semble endommagé à vue d’œil.
@Mamigas1 j'ai cru comprendre qu'on pouvait éventuellement vous envoyer une carte ?
Je joins des photos pour éclaircir ce que j'essaie de décrire.
Pour agrandir les images, cliquez dessus.
Je me permets de remettre mon message initial maintenant que mon compte est validé.
Bonne année à vous!!
Mon four Rosières Creatis (je ne trouve pas le modèle précis) qu'on a récupéré d'occase et fonctionne bien depuis quelques années a commencé à faire sauter le différentiel lors de sa dernière utilisation :
Quelques allumages/éteignages mais rien de plus à priori, peut être une manipulation de la façade qui a tendance à tomber et fait que les boutons poussoirs de réglage de température ne sont plus en face des boutons poussoir reliés à l'électronique. Je n'étais pas là quand c'est arrivé, je n'ai pas plus d'infos.
J'ai démonté le four pour essayer de trouver ce qui crée le court-circuit toujours présent (le différentiel continue à sauter dès que le four est mis en tension)
J'ai essayé de suivre le chemin de la phase pour comprendre à partir de quand ça saute.
Un chemin part directement de l'alim vers la résistance du bas, celui là OK.
Un autre en parallèle du premier part aussi de l'alim pour aller directement entrer dans la carte électronique qui repose horizontalement derrière la façade de commande (il y a une autre carte fixée derrière la façade de commande). Dès que le courant entre dans cette première carte ça saute (j'ai coupé tout ce qui sortait de cette carte avant de retenter une mise en tension et ça saute à partir de là).
Je n'ai pas les outils ni connaissances nécessaires pour trouver ce qui crée le court-circuit sur cette carte, aucun composant ne semble endommagé à vue d’œil.
@Mamigas1 j'ai cru comprendre qu'on pouvait éventuellement vous envoyer une carte ?
Je joins des photos pour éclaircir ce que j'essaie de décrire.
Pour agrandir les images, cliquez dessus.
03 janvier 2026 à 21:54
