Question Dépannage Électroménager : Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Bonjour.
J'ai un souci avec mon lave-vaisselle Bosch SM6P1B qui se met en route et s'éteint toutes les 5 minutes.
En parcourant le forum (question 23299, entre autres) j'ai vu qu'il fallait démonter la carte de commande située au fond de l'appareil, à droite.
C'est chose faite.
Le boîtier plastique porte la référence 9000 683 387 et le circuit imprimé le numéro 9000 597 461.
J'ai localisé le composant TNY264-GN mais je ne dispose pas du schéma de la carte pour un dépannage plus précis.
Avez-vous un lien pour avoir le pdf de la carte ?
Pas facile de dépanner sans schéma...
Ensuite, par souci de fiabilité, j'ai bien envie de remplacer le TNY264G par un 268G qui peut délivrer un peu plus de courant. D’après la datasheet, la fréquence de découpage reste la même, les composants périphériques aussi.
La seule inconnue reste la saturation magnétique du petit transfo HF EPCOS utilisé sur la carte.
Est-ce que quelqu'un a déjà tenté cette manip ?
y a-t-il d'autres composants que je pourrais changer car un peu trop proches des limites ?
Je pense aux 2 capas de 22 nF au niveau du filtre secteur.
Enfin, il y a t-il quelque chose de particulier à faire au niveau de la carte affichage sur la panneau de contrôle ?
J'ai l'impression que l'alim DC (5V ou autre...) de cette carte est fournie par la carte commande et donc si le display reste éteint, c'est au niveau de la carte de commande qu'il me faudra creuser...
Merci par avance de vos réponses.
J'ai un souci avec mon lave-vaisselle Bosch SM6P1B qui se met en route et s'éteint toutes les 5 minutes.
En parcourant le forum (question 23299, entre autres) j'ai vu qu'il fallait démonter la carte de commande située au fond de l'appareil, à droite.
C'est chose faite.
Le boîtier plastique porte la référence 9000 683 387 et le circuit imprimé le numéro 9000 597 461.
J'ai localisé le composant TNY264-GN mais je ne dispose pas du schéma de la carte pour un dépannage plus précis.
Avez-vous un lien pour avoir le pdf de la carte ?
Pas facile de dépanner sans schéma...
Ensuite, par souci de fiabilité, j'ai bien envie de remplacer le TNY264G par un 268G qui peut délivrer un peu plus de courant. D’après la datasheet, la fréquence de découpage reste la même, les composants périphériques aussi.
La seule inconnue reste la saturation magnétique du petit transfo HF EPCOS utilisé sur la carte.
Est-ce que quelqu'un a déjà tenté cette manip ?
y a-t-il d'autres composants que je pourrais changer car un peu trop proches des limites ?
Je pense aux 2 capas de 22 nF au niveau du filtre secteur.
Enfin, il y a t-il quelque chose de particulier à faire au niveau de la carte affichage sur la panneau de contrôle ?
J'ai l'impression que l'alim DC (5V ou autre...) de cette carte est fournie par la carte commande et donc si le display reste éteint, c'est au niveau de la carte de commande qu'il me faudra creuser...
Merci par avance de vos réponses.
29 juillet 2025 à 15:00
Réponse 1 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Bonjour.
Les schémas de carte ne sont pas communiqués par les constructeurs, et surtout pas par le groupe BDH.
Pour les obtenir, il faut du papier, un crayon et les relever soi-même.
Je déconseille la manipulation du 268, le Epcos 009921 ne va pas aimer de voir un courant MOS trop élevé.
Cordialement.
Les schémas de carte ne sont pas communiqués par les constructeurs, et surtout pas par le groupe BDH.
Pour les obtenir, il faut du papier, un crayon et les relever soi-même.
Je déconseille la manipulation du 268, le Epcos 009921 ne va pas aimer de voir un courant MOS trop élevé.
Cordialement.
29 juillet 2025 à 21:11
Réponse 2 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Merci pour votre réponse.
En fait, dans la datasheet on a le choix.
Peut-être qu'un TNY 266 G serait un bon compromis entre une marge de sécurité plus importante par rapport à l'original et un moindre risque de saturation du transfo HF.
Qu'en pensez-vous ?
En fait, dans la datasheet on a le choix.
Peut-être qu'un TNY 266 G serait un bon compromis entre une marge de sécurité plus importante par rapport à l'original et un moindre risque de saturation du transfo HF.
Qu'en pensez-vous ?
29 juillet 2025 à 22:05
Réponse 3 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Petite réflexion au passage :
Le courant demandé au TNYxxx ne dépend que des charges en aval.
La puissance maxi (et donc la température maxi) ne dépend que du type de TNY et du courant en aval.
Donc, si on remplace le TNY 264 par un autre modèle, toutes autres conditions de charge en aval restant inchangées, sa température de fonctionnement sera plus basse et surtout, à tension constante, le transformateur HF ne verra pas passer plus de courant qu'avec le 264 d'origine.
J'ai alimenté la carte seule, sans la carte display, en 230 VAC.
En quelques minutes, la température mesurée sur le boîtier plastique du TNY264 est montée à 72°C.
Au niveau du silicium, on a beaucoup plus...
Le courant demandé au TNYxxx ne dépend que des charges en aval.
La puissance maxi (et donc la température maxi) ne dépend que du type de TNY et du courant en aval.
Donc, si on remplace le TNY 264 par un autre modèle, toutes autres conditions de charge en aval restant inchangées, sa température de fonctionnement sera plus basse et surtout, à tension constante, le transformateur HF ne verra pas passer plus de courant qu'avec le 264 d'origine.
J'ai alimenté la carte seule, sans la carte display, en 230 VAC.
En quelques minutes, la température mesurée sur le boîtier plastique du TNY264 est montée à 72°C.
Au niveau du silicium, on a beaucoup plus...
30 juillet 2025 à 11:52
Réponse 4 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Bonjour.
Les TNYxxx ne sont pas des PWM classiques ils fonctionnent par cycles entiers et on module la puissance en sortie en ajustant le nombre de cycles OFF
selon la spec rev L dec 2021
pour le 264 Ilimit typ 250 mA di/dt 50mA/µs rds on @25+°C 28/32 ohms
pour le 268 Ilimit typ 550 mA di/dt 110mA/µs rds on @25 5.2/6 ohms
De plus avec notre secteur 230vac+/-10% ce qui donne une Ht de +325v suis pas sur que lors du passage on du MOS de puissance interne au circuit le transfo de FB apprécie la manip car pas désigné pour ça.
Pour + d'info consulter spec tny xxx et les AN émises par Power integration sur le sujet concernant le design des transfo de FB (qui en fait ne sont pas des transfo mais 2 inductances couplées avec stockage d’énergie dans le gap qui ferme le circuit magnétique.... et comme dit la pub ça change tout !)
Les TNYxxx ne sont pas des PWM classiques ils fonctionnent par cycles entiers et on module la puissance en sortie en ajustant le nombre de cycles OFF
selon la spec rev L dec 2021
pour le 264 Ilimit typ 250 mA di/dt 50mA/µs rds on @25+°C 28/32 ohms
pour le 268 Ilimit typ 550 mA di/dt 110mA/µs rds on @25 5.2/6 ohms
De plus avec notre secteur 230vac+/-10% ce qui donne une Ht de +325v suis pas sur que lors du passage on du MOS de puissance interne au circuit le transfo de FB apprécie la manip car pas désigné pour ça.
Pour + d'info consulter spec tny xxx et les AN émises par Power integration sur le sujet concernant le design des transfo de FB (qui en fait ne sont pas des transfo mais 2 inductances couplées avec stockage d’énergie dans le gap qui ferme le circuit magnétique.... et comme dit la pub ça change tout !)
31 juillet 2025 à 09:31
Réponse 5 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Argument recevable.
Ce n'est vraiment pas un PWM classique car aucun mode de contrôle du courant.
La seule sécurité dont nous disposons est thermique. Encore faut il qu'elle soit correctement dimensionnée, sans exagération. Raison de plus pour aller sur un modèle TNY266 "raisonnablement" plus robuste...
Par rapport à un design de type industriel à base de UC3825 ou similaire, je trouve cela un peu light de la part d'une grande marque. Les gros sous, peut-être ???
Ce n'est vraiment pas un PWM classique car aucun mode de contrôle du courant.
La seule sécurité dont nous disposons est thermique. Encore faut il qu'elle soit correctement dimensionnée, sans exagération. Raison de plus pour aller sur un modèle TNY266 "raisonnablement" plus robuste...
Par rapport à un design de type industriel à base de UC3825 ou similaire, je trouve cela un peu light de la part d'une grande marque. Les gros sous, peut-être ???
31 juillet 2025 à 13:45
Réponse 6 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Je ne sais pas ni ma réponse a été prise en compte.
Donc, je retente, de mémoire.
Merci mamigas1 pour cette analyse à laquelle j'adhère. Je pense qu'un TNY 266 ferait un bon candidat en remplacement du 264. Je trouve quand même cette conception un peu "light" dans la mesure ou la limitation de courant se fait par voie thermique par rapport à des applications industrielles à base d'UC3825.
Bon, c'est pas le même coût non plus (oui, j'ai dit coût et non pas prix), mais venant d'un grand fabricant européen, ça interpelle...
Donc, je retente, de mémoire.
Merci mamigas1 pour cette analyse à laquelle j'adhère. Je pense qu'un TNY 266 ferait un bon candidat en remplacement du 264. Je trouve quand même cette conception un peu "light" dans la mesure ou la limitation de courant se fait par voie thermique par rapport à des applications industrielles à base d'UC3825.
Bon, c'est pas le même coût non plus (oui, j'ai dit coût et non pas prix), mais venant d'un grand fabricant européen, ça interpelle...
31 juillet 2025 à 15:12
Réponse 7 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Suite et Fin.
J'ai remplacé le TNY264 par un TNY266.
Dans la foulée, j'ai trouvé le condensateur de 100nF un peu fragile.
Remplacement par un 100 nF ref GRM3195C2A104GA01D du fabricant Murata
Mise sous tension de la carte :
On a +12.8 V en entrée du régulateur 7805 et +5 V en sortie.
Coût du TNY266 1.850 € HT pièce (réf Farnell 3582558)
Coût du condensateur 0.345 € HT les 10 (réf Farnell 4128754)
On est loin des 272 € d'une carte achetée en ligne.

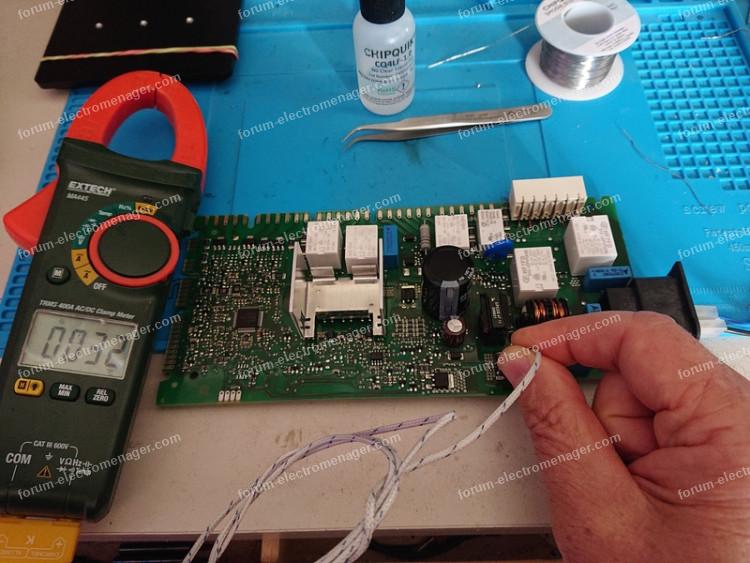

Température mesurée sur le boîtier du TNY266, après 5 minutes de stabilisation = 32°C
Remontage sur le lave-vaisselle et tests de plusieurs programmes : R.A.S.
Si ces quelques lignes peuvent aider, j'en serai ravi...
Pour agrandir l'image, cliquez dessus.
J'ai remplacé le TNY264 par un TNY266.
Dans la foulée, j'ai trouvé le condensateur de 100nF un peu fragile.
Remplacement par un 100 nF ref GRM3195C2A104GA01D du fabricant Murata
Mise sous tension de la carte :
On a +12.8 V en entrée du régulateur 7805 et +5 V en sortie.
Coût du TNY266 1.850 € HT pièce (réf Farnell 3582558)
Coût du condensateur 0.345 € HT les 10 (réf Farnell 4128754)
On est loin des 272 € d'une carte achetée en ligne.
Température mesurée sur le boîtier du TNY266, après 5 minutes de stabilisation = 32°C
Remontage sur le lave-vaisselle et tests de plusieurs programmes : R.A.S.
Si ces quelques lignes peuvent aider, j'en serai ravi...
Pour agrandir l'image, cliquez dessus.
01 août 2025 à 18:09
Réponse 8 du forum-électroménager
Panne lave-vaisselle Bosch SM6P1B - SMI53M2 5EU
Pour être tout à fait transparent la commande chez Farnell de 1x tny266 +10 condo cms de 0.1µF revient à 24.35 euros, si on prend en compte les frais annexes et la TVA.
Voir en pièce jointe.
farnell.pdf
Voir en pièce jointe.
farnell.pdf
02 août 2025 à 21:15
