Question Dépannage Électroménager : Panne lave vaisselle Bosch SMS 53 M02

pontam_g
Membre inscrit
pontam_g
8 messages
Bonjour.

Mon lave vaisselle Bosch SMS 53 M02 de 2010 n'affiche plus rien sur le bandeau de commande, quand j’appuie sur le bouton marche.
Vers quelle solution me faut-il chercher ?
Merci.
03 juillet 2017 à 10:26
Réponse 1 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour,
C'est la partie alimentation de la carte de contrôle référence 9000-597-461 qui est grillée probablement suite à une surtension secteur (ou orage).
Sur la carte (photo jointe) le secteur 230 est transformé en une tension continue de +325v laquelle est appliquée à une alimentation à découpage fonctionnant à 132 kHz.
A la sortie de cette alimentation on retrouve deux basses tensions.

Du 5 volts pour alimenter l’électronique et le microcontrôleur.
Du 12 volts pour alimenter les bobines des relais de puissance.

En cas de défaillance de l'alim plus de 5v et plus de 12V. Tout se passe comme si il n'y avait plus de courant alors que le secteur est présent
la panne est connue mais c'est réparable sans avoir à remplacer la carte de contrôle qui n'est pas donnée.
J'ai eu l'occasion de réparer une dizaine de cartes de ce type.
Je reste à disposition.

Cordialement.
mamigas

Pour agrandir l'image, cliquez dessus.
dépannage carte de contrôle lave vaisselle Bosch

03 juillet 2017 à 15:01
Réponse 2 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

pontam_g
Membre inscrit
pontam_g
8 messages
Bonjour mamigas,
J'ai bien démonté la carte et il n'y a pas de zones qui auraient noircies, que faire ?
Ci-joint une photo.
04 juillet 2017 à 09:39
Réponse 3 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

Bricovidéo
Administrateur
Bricovidéo
7 962 messages
Bonjour à toutes et à tous.
Information à cet emplacement du forum électroménager sera publiée l’image du jour BricoVidéo.
À ce jour 41 481 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com

Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour - Photo Patrice Faro
Bar Restaurant Paris. Photo Patrice Faro. Les stores des commerces, bars, restaurants ou autres sont bien pratiques pour s'abriter quand il pleut. Les stores qui m'ont rendu service, je les remercie en réalisant une photo.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum.
04 juillet 2017 à 11:54
Réponse 4 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour.

Tout d’abord un composant peut être HS coupé ou en court-circuit sans que ça soit visible.
Il n'y a que quand le dit composant a "explosé" que là on voit quelque chose.
Que faire, avec un multimètre et préférablement le schéma de la carte tester les composants des parties d'alimentation suivantes :
- alimentation primaire qui transforme le secteur 230 après passage dans un filtre antiparasites EMI ( 2 bobines couplées + 3 condensateurs de sécu X2 Y2 bleus) en une tension continue de +325v aux bornes d'un 100µF/400v
- tester les composants de la partie alim à découpage : transfo flyback 8220X diode roue libre primaire diode tranzorb et circuit power switcher tny264
- tester la source d'alimentation basse tension secondaire +13v découplé par un 470µF/16v
- tester le régulateur de tension 78M05 qui fournit du +5volts pour alimenter l'électronique de la carte et le microcontrôleur, ensuite remplacer les composants trouvée HS ou DOUTEUX ( en particulier les diodes)
Alimenter la carte sur table phase neutre (la connexion terre n'est Pas indispensable puis mesurer les sources de tension +325v démarre à +320 et finit à +330 quand la R ballast est court-circuitée par un relais
Source +13v entres régu 78M05 doit être entre 12.5 et 14 volts.
Source +5v en sortie régu doit être +5+/- 0.1v.
Terminer par un test de power cycling de 24h avant remontage avec mesure de la stabilité des tensions en cours test.
Dernier point la mise sous tension de la carte sur table peut être "délicate" si il y a un télérupteur type HFE8 (a 2 bobines et commandes séparées !), une usine à gaz.
Cordialement.
mamigas

Vous avez là exactement ce que je fais sur les cartes que je répare.
04 juillet 2017 à 12:28
Réponse 5 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

pontam_g
Membre inscrit
pontam_g
8 messages
Bonjour,

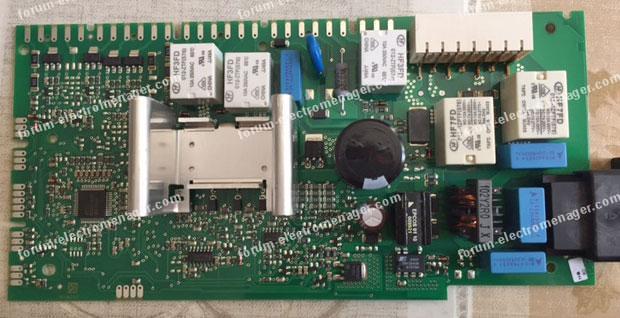

Voici l'image de la carte.

Pour agrandir l'image, cliquez dessus.
dépannage carte lave vaisselle Bosch SMS 53 M02

04 juillet 2017 à 14:40
Réponse 6 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour,
Oui c'est celle que je connais mais sans oprion télérupteur A/M.
Cordialement.
04 juillet 2017 à 16:14
Réponse 7 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

pontam_g
Membre inscrit
pontam_g
8 messages
Bonjour Mamigas : en voyant vos réponses, le dépannage de la carte, si c'est bien elle mise en cause, vous semble dans vos cordes.
Pouvez-vous me donner un ordre d'idée de prix pour une réparation de votre part si possible, et un délai.
Dans l'attente de vous lire.
Salutations.
09 juillet 2017 à 07:17
Réponse 8 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour.
1/ si rien ne s'allume : c'est l'alim de la carte.
2/ cette carte je la connais : j'ai son schéma (relevé par mes soins !) et j'ai dû en réparer une bonne vingtaine.
3/ demandez à l'administrateur du site mon adresse Email et je vous en dirai plus sur ce qu'il est possible de faire pour remettre la carte en fonctionnement, et répondrai à toutes vos questions et même plus !!
Bien cordialement.
mamigas
09 juillet 2017 à 12:00
Réponse 9 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

pontam_g
Membre inscrit
pontam_g
8 messages
Bonjour,
Suite à ma conversation avec mamigas, à propos d'une panne et avec son accord pourriez-vous me donner son adresse email ?
Par avance merci.
Salutations.
10 juillet 2017 à 06:56
Réponse 10 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

Bricovidéo
Administrateur
Bricovidéo
7 962 messages
Bonjour.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. Patrice, Bricovideo.
10 juillet 2017 à 10:12
Réponse 11 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

Annejul
Membre inscrit
Annejul
1 message
Bonjour,

J'ai semble-t-il le même problème avec la carte puissance.
Serait-il possible d'avoir les coordonnées de Mamigas afin d'échanger avec lui sur des possibilités de réparation svp ?

Merci.
11 juillet 2017 à 01:27
Réponse 12 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

Bricovidéo
Administrateur
Bricovidéo
7 962 messages
Bonjour Annejul.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. Patrice, Bricovideo.
11 juillet 2017 à 01:42
Réponse 13 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

pontam_g
Membre inscrit
pontam_g
8 messages
Bonjour,
Voilà lave vaisselle OK, le forum fonctionne très bien.
Mamigas : excellent, réponses et pertinences des causes, vraiment très PRO.
Relations par emails impeccables, rapidité d'exécution.
Merci encore Mr mamigas.
20 juillet 2017 à 08:07
Réponse 14 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour,
Merci pour votre commentaire.... c'est sympa !
Et une fois de plus une machine réparée et des déchets ou rebuts évités... comme quoi réparer c'est possible.
Bien cordialement.
mamigas
20 juillet 2017 à 12:27
Réponse 15 du forum dépannage électroménager

Panne lave vaisselle Bosch SMS 53 M02

Bricovidéo
Administrateur
Bricovidéo
7 962 messages
Bonjour à toutes et à tous.
Si vous rencontrez un problème similaire, nous vous conseillons de poser une nouvelle question :
Poser une nouvelle question sur le forum Électroménager
20 juillet 2017 à 12:35
Vous ne pouvez pas poster de nouveaux messages ici : ce sujet a été cloturé par un modérateur.
