Question Dépannage Électroménager : Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages
Bonjour.

Je voudrais savoir s'il est possible de réparer un moteur à induction pour mon lave linge Whirlpool AWOE 41048.
Le lave linge affiche un code erreur F22.
Suite à cela la carte fonctionne mais pas d'arrivée d'eau et moteur fonctionne plus.
Demande de l'aide si cela est possible pour réparation.
Cordialement. biggrin
12 août 2020 à 13:44
Réponse 1 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

Steph-Depan-Tout
Membre inscrit
Steph-Depan-Tout
232 messages
Bonjour.
Le code erreur F22 indique un problème de communication entre la carte de contrôle machine et la carte de contrôle du moteur.
Il peut donc y avoir une multitude de causes qui génèrent ce problème.
Il y a de nombreux post sur Internet qui parlent de ce problème.
A mon avis votre moteur n'a rien. (NB : Tous les moteurs fonctionnent sur le principe de l'induction).
Commencez par inspecter visuellement les 2 cartes électroniques pour voir s'il n'y a rien de suspect et faites des photos dans le cas contraire.
Cordialement.
Stéphane Dépan-Tout !!
12 août 2020 à 14:28
Réponse 2 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Bonsoir.
Votre machine utilise le "fameux moteur ASKOLL" avec carte contrôle moteur intégrée.
La carte de contrôle machine L2524 envoie seulement 3 infos moteur (1 par phase) et c'est dans le moteur qu'est fabriqué le triphasé le tout géré par un contrôleur et circuit FSB quasiment introuvables.
Réparer la carte CMU intégrée relève du parcours du combattant car les composants sont introuvables.
Bonne soirée.
mamigas
12 août 2020 à 19:35
Réponse 3 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages
Je vous remercie.
Je ferais des photos cette après-midi.
13 août 2020 à 02:44
Réponse 4 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages
Re.
Bonjour, voici des photos.

Bonjour. Nous n'avons pas reçu les images que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.

13 août 2020 à 12:16
Réponse 5 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages
Voici les photos du moteur et de la carte.
Sur le moteur il y a des fissures sad c'est là que je me pose la question. Est-il foutu ? shocked

Pour agrandir les images, cliquez dessus.
panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048panne lave linge whirlpool awoe 41048 01panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048panne lave linge Whirlpool AWOE 41048

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage électroménager.
13 août 2020 à 12:24
Réponse 6 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Bonsoir.
Pour avoir une idée de ce qu'est le "ASKOLL M505" et sa CMU intégrée consultez la question 20389... vous verrez la carte CMU est "copieuse".... et on ne voit pas le FSB qui est sur l'autre face.

Je suis partant pour relever et analyser le schéma de cette fameuse carte que je n'ai jamais eue devant moi... ça doit demander quelques heures ... mais bon si ça peut aider et permettre de répondre à la question réparable ou pas... si une carte est disponible HS ou pas je suis preneur ! biggrin
Bonne soirée.
mamigas
13 août 2020 à 21:30
Réponse 7 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages
Carte induction moteur Whirlpool - Suite.
Bonjour.
Je recherche des thyristors pour la carte du moteur induction et je ne sais pas la référence.
Je demande de l'aide. J'ai 2 thyristors qui sont HS. sad
21 août 2020 à 21:58
Réponse 8 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Bonjour.

1/ Ce ne sont pas des thyristors mais des triacs.
2/ La réf est écrite dessus prenez une bonne loupe pour pouvoir la lire et si besoin inclinez la carte pour voir la réf.
3/ Ce sont sans doute des ACS1026T de chez ST mais c'est une supposition je joins une photo de ce triac souvent employé sur dce type de CMU.
4/ Si ces triacs sont HS il y a une raison qu'il faut comprendre car les remplacer sans se poser question c'est prendre le risque de voir les nouveaux triacs cramer immédiatement surtout, que en principe, quand un triac dégage sa partie circuit commande de gate en prend un coup et doit aussi être contrôlée.
Cordialement.
mamigas

Pour agrandir l'image, cliquez dessus.
triac lave linge Whirlpool

22 août 2020 à 12:15
Réponse 9 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Rebonjour.

En complément voici la specif ST de ce triac ACS1026T (sa vraie appellation est ACS102-6T).
Bonne lecture.
Triac ACS102-6T
22 août 2020 à 12:25
Réponse 10 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages
Merci pour votre réponse.

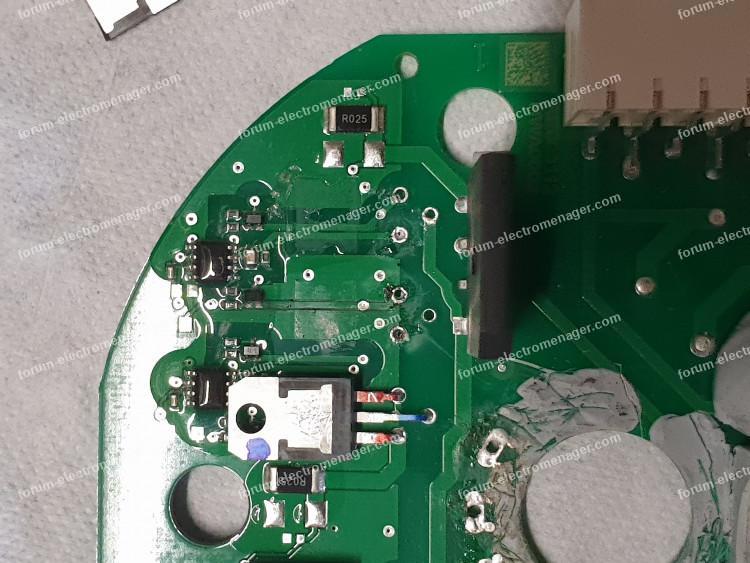

Voici 2 photos de ma panne. et je ne sais toujours pas la référence car on ne voit rien même à la loupe (effacée), j'ai dessoudé les deux triacs mais rien.
Oui il était collé sur la carte par un vernis je pense.
Je recherche la référence pour en acheter d'autre. sweatsweat
Grand merci si je puis obtenir ça. Cordialement. ftm304.

Pour agrandir les images, cliquez dessus.
carte moteur lave linge Whirlpool AWOE 41048carte moteur lave linge Whirlpool AWOE 41048

Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage électroménager.
23 août 2020 à 16:28
Réponse 11 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Bonsoir.
Ils sont où vos triacs dessoudés on ne voit rien sur la carte.

Pour l'administrateur puis-je avoir les photos en version native ? Merci.
Bonne soirée.
23 août 2020 à 19:43
Réponse 12 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

ftm304
Membre inscrit
ftm304
7 messages

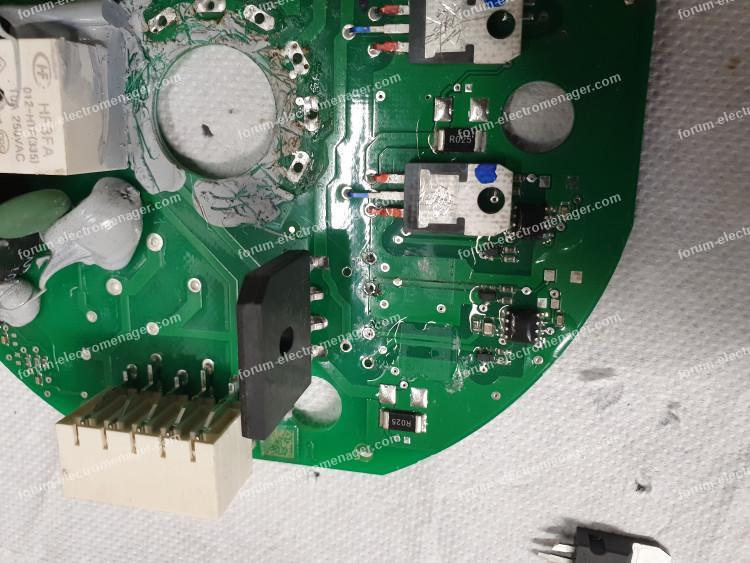

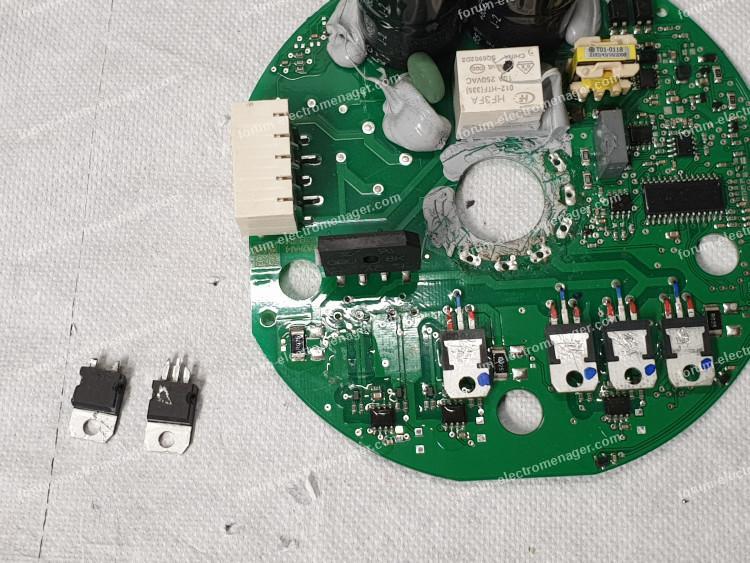

Bonsoir et désolé. Voilà les photos.

Pour agrandir les images, cliquez dessus.
dépannage panne moteur lave linge Whirlpooldépannage panne moteur lave linge Whirlpooldépannage panne moteur lave linge Whirlpooldépannage panne moteur lave linge Whirlpool

23 août 2020 à 19:56
Réponse 13 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Re re bonsoir.
Hé hé ces bêtes là ne sont PAS des triacs mais des IGBT... je traduis Insulated Gate Bipolar Transitor

Il y en a 2 par phase en série entre le +325v et la masse le point milieu étant connecté à l'enroulement moteur.
Ils fonctionnent à la grosse comme des inter : celui du haut connectant l'enroulement au +325 et celui du bas le connectant à la masse... mais bien sûr faut pas que les 2 soient commandés en même temps sinon ça fait Pschitt et c'est le circuit SPM /FSB qui pilote tout ça !! un vrai plaisir !!!

Bon mais tout ça ne donne pas le type (qui est écrit dessus, je persiste et signe !!) mais ce sont sans doute des ST GP10NC60KD en boitier TO220 je joins la spec.

Mais si 2 sont HS il y a probablement des "dommages collatéraux" (c'est bien dit hein ?) ailleurs.
Bien mesurer chaque enroulement moteur avant tout remplacement.
Bonne chance.

IGBT gd10nc60kd IGBT ST
23 août 2020 à 21:26
Réponse 14 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

XavMan
Membre inscrit
XavMan
2 messages
Bonjour à tous.

J'ai un défaut F22 aussi sur le même modèle.
Je n'ai pas l'intention de me lancer dans le remplacement de composants électroniques sur les cartes mais je souhaite pouvoir isoler l'origine de la panne : Carte de commande ou bloc moteur.

La carte de commande envoi bien 230V au transfo qui n’en est pas un... et il y a bien 230V à la sortie du transfo qui n'en est pas un tongue.
Le moteur possède 2 connexions :
- Une puissance qui semble bien alimentée vu ce qui est vu plus haut.
- 2ème connecteur possède 3 fils, j'imagine pour donner la commande de vitesse au moteur et un retour d'état à la carte de commande.

Je me dis que si le moteur est bien alimenté et reçois un signal correct c'est lui qui est défectueux.
Si le moteur est alimenté mais qu'aucun signal de commande ne lui parvient alors c'est probablement la carte de commande qu'il faut remplacer.

Est-il possible de mesurer le signal de commande ? 0-10V ?, 4-20mA ? autres ? entre quels fils ?

Ou peut-être que le raisonnement est faux...
Qu'en pensez-vous ?
Merci d'avance.
26 septembre 2020 à 12:45
Réponse 15 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Bonjour.
C'est un peu plus compliqué que cela.
Votre machine utilise un moteur ASKOLL triphasé avec carte commande moteur (CMU) intégrée dans le moteur.
La carte de contrôle L2524 se contente de gérer le moteur en envoyant outre le secteur 230v 3 informations logiques (1 par phase)
dans le moteur le secteur est transformé en du +325v qui pilote un dispositif appelé Smart Power Module qui fabrique 3 phases U V W.
Chaque phase est pilotée en tension fréquence par une info envoyée par la carte de contrôle à partir du microcontrôleur carte.
La sortie de chaque phase U V W est envoyée sur un des enroulements moteur (monté en triangle).
Sauf à avoir un analyseur logique et connaitre les algorithmes de commande !! je ne vois pas comment on peut faire pour vérifier tout cela.... dans la majorité des cas c'est la carte CMU dans le moteur qui est en cause.
Et pour corser le tout il existe 2 types de CMU, une avec un SPM fabriqué à partir de transistors type IGBT et l'autre qui utilise un module SPM intégré type FSB50xxx de chez on semi.
A+
mamigas
26 septembre 2020 à 17:30
Réponse 16 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

Bricovidéo
Administrateur
Bricovidéo
10 632 messages
Les forums vous ont aidé, aidez les forums à votre tour.

Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?

Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.

C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies.
Les forums vous ont aidé, aidez les forums à votre tour.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums

En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
26 septembre 2020 à 17:45
Réponse 17 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

XavMan
Membre inscrit
XavMan
2 messages
Merci mamigas.
L'électroménager c'est vraiment un monde à part ! lolcry
La carte de contrôle L2524 envoie des signaux de commande par "Phases" au moteur ?!
Phases qui n'existent encore pas puisque si j'ai ben compris elles sont créées par le module CMU intégré dans le moteur.
Je ne comprends pas bien pourquoi il faudrait donner des signaux différents par phase, à part un déphasage, sur les moteurs électriques il me semblait que les 3 phases ne pouvaient pas être alimentées avec des tensions ou fréquences différentes...
Étrange moyen de commander un moteur et d'obtenir un retour de fonctionnement dans l’électroménager... funk

Si je comprends bien il n'est pas possible d'après vous d'isoler la provenance de la panne.
Donc impossible de déterminer s'il faut changer le module L2524 ou s'il faut changer le moteur ?
27 septembre 2020 à 10:13
Réponse 18 du forum dépannage électroménager

Panne moteur lave linge Whirlpool AWOE41048

mamigas
Membre inscrit
mamigas
3 447 messages
Bonjour.
1/ cette technique d'utiliser des moteurs triphasés pilotés par un inverter est utilisée dans bien des domaines et pas uniquement dans EM car ce type de moteur est censé cumuler les avantages des moteurs universels et des moteurs asynchrones !!!

L'avantage de ces moteurs (sur le papier car la réalité est tout autre).
1/ pas de charbons donc pas d'usure rotor et charbons à remplacer (coût de maintenance)
2/ moteur silencieux
3/ vitesse de rotation variable en faisant varier la fréquence des phases alors que sur le moteur asynchrone classique avec condo de déphasage c'est pas évident.
4/ couple réglable en faisant varier l'amplitude des phases, donc que du bonheur... en théorie seulement et pour obtenir tout ça le microcontrôleur envoie pour chaque phase je dis bien pour chaque phase une info qui détermine l'amplitude à délivrer et la fréquence et ce afin de définir vitesse de rotation et couple.
Pour le reste je ne sais pas vous répondre.
27 septembre 2020 à 11:03
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Électroménager

  • 1. Panne code F22 lave linge Whirlpool AWO/D7324
    N°18309 : Bonjour, J'ai acheté un lave linge Whirlpool AWO/D7324 il y a 2 ans et 4 mois, et comme par hasard, elle vient de tomber en panne... code F22. Le panneau de commande s'allume normalement puis quand je veux lancer le cycle...
  • 2. Panne lave linge Whirlpool 6 sens ne s'allume plus
    N°5217 : Bonjour. Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ? Merci de vos conseils pour le dépannage.
  • 3. Panne lave-linge Whirlpool 6 sens
    N°16731 : Bonjour, La question d'origine, sur le forum électroménager n°5217, ayant dépassé plus de 200 réponses, nous avons déplacé la suite de ce sujet sur cette page. La première partie est consultable en suivant ce lien :...
  • 4. Lave Linge Whirlpool awo 9763 démarre plus
    N°987 : Mon lave linge Whirlpool awo 9763, âgé de deux ans à peine, ne démarre plus, c'est à dire que la porte se ferme bien mais n'importe quel programme semble démarrer avec le voyant "porte fermée" allumé et au bout de dix...
  • 5. Panne lave linge Whirlpool AWOE41048 transfo charbonné
    N°20253 : Bonjour, Il y a quelques jours, mon lave linge Whirlpool AWOE41048 a lâché. En plein essorage, il a émis un léger bruit, fait sauter le fusible puis plus rien. Après avoir remis le fusible, et tenté de lancer un cycle...
  • 6. Lave linge LG WD 14121 FD panne LE soit surchage moteur
    N°4353 : Bonjour. Le problème : Lave linge LG 7kg WD 14121 FD en panne juste à la fin de la garantie. Affichage «LE» soit surcharge moteur. Solution proposée : appeler réparateur... Sommes-nous beaucoup de consommateurs à subir...
  • 7. Problème lave-linge Whirlpool AWM 6120
    N°13982 : Bonjour, J'ai un problème avec mon lave linge AWM 6120. Je lance le programme, le programmateur tourne et se stoppe, l'eau ne rentre pas, le moteur ne se lance pas avec pour effet le voyant de porte clignotant. J'ai cherché...
  • 8. Lave linge Whirlpool AWO/D4948 en panne
    N°20389 : Bonjour. J'ai acheté un lave linge Whirlpool AWO/D4948 en Août 2015, aucun code comme F22 mais aucun n’apparaissent, voyant service OK, fermeture OK. Comme la question 18309, le panneau de commande s'allume normalement...
  • 9. Code F06 lave linge Whirlpool AWE 6624
    N°14743 : Bonjour à tous, Décidément quand on parle de loi des séries... après le sèche linge, la centrale vapeur, la Senseo, le lave vaisselle, voilà que le lave linge s'y met. :cry: Bon je résume : code F 06, j'ai tenté le...
  • 10. Sécurité porte lave linge Whirlpool awo 3531
    N°5256 : Bonjour, je possède un lave linge Whirlpool mod awo 3531, il ne démarre plus dès que je mets le programme il enclenche le vidage et juste avant de prendre son eau il s'arrête et le voyant porte fermé clignote. Si je recommence...
>>> Résultats suivants pour : Panne moteur lave linge Whirlpool AWOE41048 >>>



information Informations sur le forum Électroménager information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
