Sèche linge Laden AM 3999 ne s'allume plus

Rechercher dans le forum électroménager :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :

Actuellement

17 829

questions dans le
forum électroménager


15434

Dépannage électroménager Laden : Sèche linge Laden AM 3999 ne s'allume plus

Kifdu78
Membre inscrit
Kifdu78
4 messages
Bonjour à tous,

Comme le titre l'indique, mon sèche linge Laden AM 3999 ne s'allume plus.
Il s'est éteint un plein cycle et depuis, plus rien. La prise électrique est fonctionnelle.
J'ai donc fait quelques recherches et suis tombé sur le post "Sèche linge Laden AM 3888 ne s'allume plus" de ce forum.
N'y connaissant rien en électronique, je préfère m'assurer de tout comprendre.

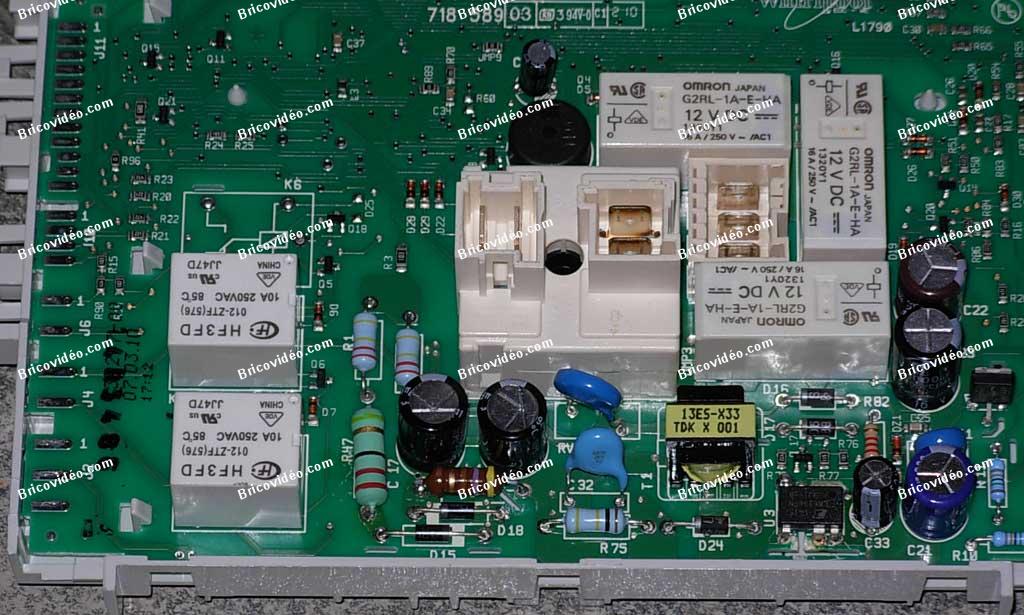

Tout d’abord, j'ai sorti les 2 boitiers de contrôle dont voici les photos :

Pour agrandir les images, cliquez dessus.
dépannage carte sèche linge Laden AM 3999dépannage carte sèche linge Laden AM 3999

2 questions :

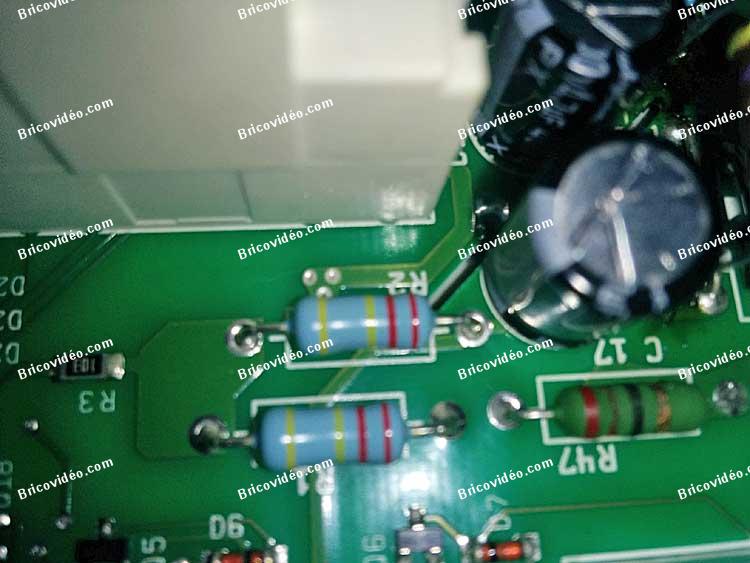

- Pour le remplacement de la pièce R47 par une résistance à film métallique 33Ω, ±5%, 3W, Dimensions 5.5 Dia.x 15mm mais la R47 d'origine semble être une 22ohms... Est-ce la bonne pièce dans mon cas ?
- La résistance R18 du second boitier semble fissurée : comment puis-je vérifier ?

D'avance merci pour votre aide.
21 septembre 2014 à 20:28
Réponse 1 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
A changer :
r47 mettre du 3w.
Self l1 au dessus de d18 mettre du 3w.
Et le lnk.
Salutations.
22 septembre 2014 à 16:02
Réponse 2 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Kifdu78
Membre inscrit
Kifdu78
4 messages
OK merci je vais donc commander ces pièces.
Il ne me reste plus qu'à trouver quelqu'un qui sache faire de la micro soudure dans les Yvelines proche de Versailles....
22 septembre 2014 à 17:49
Réponse 3 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Kifdu78
Membre inscrit
Kifdu78
4 messages
Bonjour,
Les 3 éléments ont été changés.

L'alimentation est revenue mais je rencontre 2 nouveaux problèmes :
- le bouton rond permettant le réglage température n'est plus tout à fait aligner, j'ai du mal remonter le boitier
- plus inquiétant : les voyants verts restent allumés et les rouges clignotent en continu. dizzy

Savez-vous d'où peuvent venir ces problèmes ?
Je vais de nouveau démonter la machine demain pour revoir le montage...
D'avance merci pour votre aide.
25 septembre 2014 à 21:16
Réponse 4 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
Contrôlez les branchements.
Salutations.
26 septembre 2014 à 09:19
Réponse 5 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Kifdu78
Membre inscrit
Kifdu78
4 messages
Bonjour,
Le bouton rond était inversé et un câble était effectivement mal connecté (le hrc).
Mon sèche linge est de nouveau fonctionnel.
Merci.
27 septembre 2014 à 23:07
Réponse 6 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour tout le monde.
Voilà j'ai exactement le même problème sur le même sèche linge.
J'ai bien trouvé R47, L1 mais pas Lnk.
Où se trouve lnk et quelles sont les valeurs de la résistance et de la self ?

Cordialement.
04 octobre 2014 à 17:38
Réponse 7 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
r 22 ohms 3w
l 470mh 3w
Le lkp est la petite bête à 7 pattes entre d24 et c33.
Salutations.
04 octobre 2014 à 18:48
Réponse 8 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Merci beaucoup....
Dommage le site RS est en maintenance....
04 octobre 2014 à 19:23
Réponse 9 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour TG56,
Ça y est le site est fonctionnel.
J'ai encore besoin de vous car j'ai un doute concernant la self. Est-ce que celle-ci fait l'affaire ?
Epcos
Inductance traversante Epcos, 470 μH, 0,28 A, 1,5 MHz, Q:40, 2,5 Ω Rdc

Merci pour votre réponse.
07 octobre 2014 à 22:56
Réponse 10 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
Référence self chez RS Composant 191-1169.
Salutations.
08 octobre 2014 à 10:10
Réponse 11 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Merci, ça m'a bien servi !
14 octobre 2014 à 18:22
Réponse 12 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mimi11
Membre inscrit
mimi11
7 messages
Bonjour à tous (nouveau sur le forum).
J'ai le même problème et pour le même appareil !
J'ai été voir sur le site RS pour les composants, mais ne trouve pas, le lnk sur le site RS, avez-vous la référence de ce composant ?
Merci pour vos réponses.
mimi11
19 octobre 2014 à 20:27
Réponse 13 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
Réf : 525-4151
Salutations.
20 octobre 2014 à 13:04
Réponse 14 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mimi11
Membre inscrit
mimi11
7 messages
Bonjour.
Merci à vous TG56 pour cette réponse rapide.
Cordialement.
mimi11
20 octobre 2014 à 13:24
Réponse 15 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

steph75
Membre inscrit
steph75
1 message
Bonjour,

J'ai bien pris note des références des composants à remplacer mais je ne sais pas où se trouve l'inductance qu'il faut remplacer.
Pourriez-vous me l'indiquer ? Merci.
08 novembre 2014 à 12:36
Réponse 16 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
Au dessus des 2 diodes d15 et d18.
08 novembre 2014 à 13:24
Réponse 17 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Marcelinos
Membre inscrit
Marcelinos
4 messages
Bonjour.
Dans cette question sur le sèche linge Laden AM 3999 on parle de changer 3 pièces :
Réf 525.4151 et 191.1169
Pourriez-vous m'indiquer la 3ème référence svp ?
Merci d'avance.
10 novembre 2014 à 15:53
Réponse 18 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonsoir.
762-9392
10 novembre 2014 à 17:59
Réponse 19 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Marcelinos
Membre inscrit
Marcelinos
4 messages
Merci TG56.
15 novembre 2014 à 12:19
Réponse 20 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
J'ai résolu mon problème grâce au remplacement des 3 composants comme indiqué par vos soins.
Merci encore.
Xav
22 novembre 2014 à 18:40
Réponse 21 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonsoir,
J'aurais besoin de votre aide car j'ai le même problème sur mon sèche linge AM3999. Il ne s'allume plus.
En lisant ce topic, j'ai commandé les 3 pièces apparemment concernées.
Mais quand j'ai démonté ce soir la carte, j'ai abimé a priori un 4ème composant (marqué D2) en appuyant malencontreusement dessus avec un tournevis... ;-(((
Je ne sais pas si le composant est complètement fichu (j'ai entendu un petit "crack").
N'y connaissant rien à l'électronique je ne sais pas du tout quel composant il faudrait que je commande pour le remplacer.
Si vous avez une référence à me donner (sur RS) ou un type de composant que je pourrais trouver dans une boutique d'électronique, ce serait vraiment top et ça me sauverait la vie. ;-))
Je joins une photo que je viens de prendre.
Merci de votre aide à tous !!! ;-))
23 novembre 2014 à 20:30
Réponse 22 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Romana
Modératrice
Romana
629 messages
Bonjour,
Nous n'avons pas reçu l'image que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message : Proposer une réponse, utiliser la fonction ajouter nouveau fichier - puis suivre les instructions - à la fin faire un aperçu pour voir si la photo est présente - ensuite vous cliquez sur envoyer cette réponse.
Cordialement. Romana Bricovidéo
23 novembre 2014 à 21:19
Réponse 23 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,

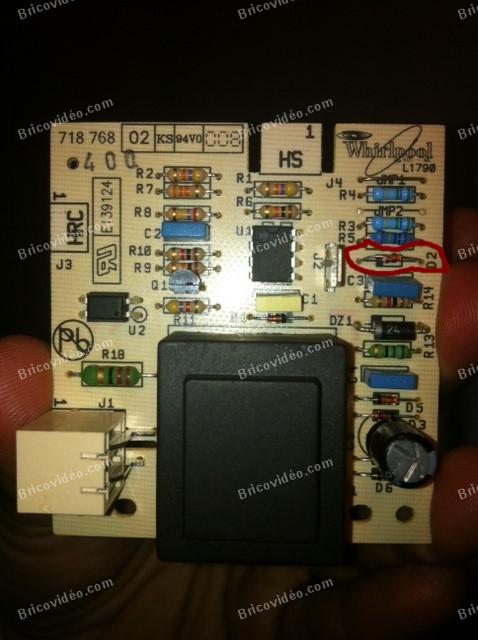

Désolé je remets la photo (j'ai dû faire une mauvaise manipulation).

Pour agrandir l'image, cliquez dessus.
dépannage sèche-linge Laden

24 novembre 2014 à 08:48
Réponse 24 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
Les 3 pièces à changer ne sont pas sur cette carte.
Elles sont sur la carte dans le bandeau.
Pour cette diode je vais voir.
Salutations.
24 novembre 2014 à 12:17
Réponse 25 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Oui effectivement je m'en suis aperçu mais trop tard !! ;-((
Il faut que je démonte l'autre carte et que je change en plus la diode de celle-ci maintenant...
Merci beaucoup pour votre aide ! ;-)
Bien à vous.
24 novembre 2014 à 13:37
Réponse 26 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour, avez-vous pu regarder ? Merci de votre aide !
26 novembre 2014 à 10:35
Réponse 27 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.

Je n'ai pas de carte sous la main en ce moment.
Mais je pense que vous pouvez mettre une diode comme d3 ou d5.
26 novembre 2014 à 13:28
Réponse 28 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Merci.
Auriez-vous une référence à me communiquer (chez RS par exemple) car je ne connais pas les composants électroniques ?
Merci par avance.
Bien à vous.
26 novembre 2014 à 13:51
Réponse 29 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonsoir,
J'aurais vraiment besoin de votre aide car à cause d'une petite diode de rien du tout dont je ne connais pas les références je ne peux plus utiliser mon appareil !! ;-(((
Merci infiniment par avance !
28 novembre 2014 à 19:33
Réponse 30 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

TG56
Membre inscrit
TG56
1 693 messages
Bonjour.
Désolé je n'ai pas de sèche-linge sous la main.
Voyez-vous une référence sur les diodes d3 ou d5
29 novembre 2014 à 11:24
Réponse 31 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Non pas de référence sous d3 ou d5 (ni même sous d2) ;-((
29 novembre 2014 à 20:17
Réponse 32 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mimi11
Membre inscrit
mimi11
7 messages
Bonjour à tous.
J'ai bien changé les trois composants décrits par TG56 sur mon sèche linge et il remarche à merveille !!
Merci TG56 !
Cordialement.
mimi11
30 novembre 2014 à 00:00
Réponse 33 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Moi je galère car je dois en plus changer cette fichue diode !!!
Si quelqu'un peut m'aider svp ??!!!!
30 novembre 2014 à 13:16
Réponse 34 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mimi11
Membre inscrit
mimi11
7 messages
Bonjour à tous.

J'ai posé une question pour demander leur référence, sur des composants à RS composants, et leur réponse est la suivante :
Citation :
Ne disposant pas de service technique dédié aux particuliers, nous ne pouvons répondre à votre demande.

En fait je voudrais changer des composants sur un automatisme de portail qui ne fonctionne pas !
Et voudrais trouver la référence chez RS de ces produits afin de passer commande, je suis assez bricoleur mais aucune connaissance en électronique !!!
Sur ces composants il y est noté ceci, ci-dessous.

Le 1er : PIC 16F872-I/SO 0247107
Le 2ème : 32C63RM ULN2004A
Le 3ème : M0330 LM317

Si vous avez cette information, elle est la bienvenue et merci d'avance !
Cordialement.
mimi11
01 décembre 2014 à 13:08
Réponse 35 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
J'ai résolu mon problème de diode ;-))
Il s'agissait d'une n4148
Si ça peut aider quelqu'un !! ;-)
Tout semble refonctionner correctement.
Merci pour l'aide apportée dans ce forum.
Bien cordialement.
06 décembre 2014 à 15:48
Réponse 36 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
J'ai acheté et changé les 3 composants cités ci-dessus et mon sèche linge ne s'allume toujours pas.
Est-ce que R47 et L1 ont un sens ?
Voici une photo de mon montage, pouvez-vous me dire si c'est correct ? Peut-il y avoir une autre cause ?
Merci.
Cordialement.
14 décembre 2014 à 22:09
Réponse 37 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
4 091 messages
Bonjour,
Nous n'avons pas reçu la photo que vous mentionnez dans votre réponse.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
14 décembre 2014 à 22:29
Réponse 38 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour à toutes et tous.

Je tenais à vous remercier de ce fil de discussions qui nous a permis, à mon mari et moi de réparer notre sèche-linge au lieu de dépenser près de 200 € en réparation et main d’œuvre !

Nous étions un peu perdus à l'idée de réparer nous-mêmes mais les explications de ce forum nous ont aidé à ne pas nous tromper !

Et pour infos : nous avons remplacé 3 composants commandés chez RadioSpares
R47 = Ref : 2142550 = Résistance à film métallique 33 ohms, ±5%, 3W
L1 = Ref : 1911169 - Inductance traversante Epcos, 470
Le circuit intégré (LNK) = Ref : 5254151 Switching Regulator, LNK304PN, 12 V

Un peu de soudure, de patience et hop, un sèche linge qui refonctionne !
Donc merci à tous et longue vie à ce forum.
15 décembre 2014 à 10:09
Réponse 39 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Voici l’image en question.
Merci de votre aide. Bonne journée
Cordialement.

Pour agrandir l'image, cliquez dessus.
dépanner carte sèche linge Laden AM 3999

15 décembre 2014 à 10:53
Réponse 40 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
En remplaçant le lnk je crois avoir abîmé une piste côté composant entre le lnk et le R78.
Y a-t-il une piste entre ces 2 composants ?
Cordialement.
16 décembre 2014 à 21:12
Réponse 41 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Au final, je n'ai pas réussi à remettre en marche en changeant les 3 composants nommés ci-dessus (peut-être ai-je mal soudé ou y avait-il autre chose de défectueux ???).
J'ai donc racheté la platine puissance tiny/domino bv programmée pour sèche linge Whirlpool
Pour 178,12€ + 8,50€ de frais de port reçue sous 48h et ça refonctionne.
C'est très facile à changer après avoir démonté la plaque du dessus (3 vis derrière) et le panneau supérieur du devant.
Bon courage à tous !
02 janvier 2015 à 16:21
Réponse 42 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Yopinet
Membre inscrit
Yopinet
1 message
Bonjour,

Touché par le même mal, j'ai changé les 3 composants cités ici et miracle mon sèche linge fonctionne à nouveau !!! Merci !
PS : sur RS les composants sont vendus X25 pour certains, si quelqu’un veut profiter des pièces restantes, faites-moi signe.... tongue
03 janvier 2015 à 11:44
Réponse 43 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
@yopinet, je suis intéressé par les composants.

Merci beaucoup.
16 janvier 2015 à 12:22
Réponse 44 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour.
@yopinet
Je suis intéressé par les composants. Vous proposez à quel prix.
Bien cordialement.
03 février 2015 à 10:44
Réponse 45 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonsoir,

Quelle est la référence pour remplacer R2 ?
Je pensais que c'était la 762-9392 mais ce ne sont pas les mêmes couleurs.

Cordialement,
Kevin
05 février 2015 à 17:30
Réponse 46 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour.
La résistance 762-9392 de chez Farnell est une 22 ohms 3 watts
Ces bandes de couleurs sont rouge rouge noir doré.
Vous pouvez la mettre pour remplacer une 27 ohms (rouge violet noir doré) mais je recommande une 2 watts et pas une 3w
Cordialement.
mamigas

05 février 2015 à 18:04
Réponse 47 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Merci donc je n'ai pas ce qu'il faut ^^

En fait je cherche à remplacer celle-ci :

Pour agrandir l'image, cliquez dessus.
dépannage sèche-linge Laden AM 3999

05 février 2015 à 18:16
Réponse 48 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Re,
Si ! la R47 de votre carte (qui doit être une L1790 de chez Whirlpool) est BIEN une 22 ohms 1 watt !!
Comme la résistance de votre carte est cramée la couleur des bandes a changé.
Mais si elle était ok les bandes seraient bien rouge rouge noir doré (le doré voulant dire tolérance +/-5%) moi à votre place je mettrai une 2 watts 22 ohms pour limiter la casse en cas de nouveau pépin.

PAR CONTRE si R47 a cramé c'est que le LNK304 est en court jus ! IL FAUT IMPÉRATIVEMENT LE REMPLACER car si vous ne remplacez que R47 à coup sûr elle va regriller à la 1ere mise sous tension.

Profitez en aussi pour remplacer l'inductance L1 qui est une 470 micro henrys 280 mA (bandes jaune violet marron doré toujours le doré pour la tolérance de +/-5%).

Le remplacement du circuit LNK est délicat car il faut éviter d'abimer les pistes du circuit imprimé et employer un fer à souder protégé contre ESD pour éviter d'abimer la puce microcontrôleur.
Également ne surtout pas déboucher les trous avec un foret car ce sont des trous métallisés.
Je vous joins une photo d'une L1790 avec une Résistance OK de 22 ohms 2 watts.

Cette manip je sais faire sans problème si ça vous chante ? Je reste disponible.
mamigas

Pour agrandir l'image, cliquez dessus.
dépanner carte électronique Sèche linge Laden AM 3999

05 février 2015 à 19:05
Réponse 49 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Ok merci beaucoup pour cette réponse détaillée.

Je vais tenter la réparation...
Il n'y a qu'à dessouder et ressouder...
C'est pas gagné !
Mais qui ne tente rien n'a rien ;)
Kevin.
05 février 2015 à 20:11
Réponse 50 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Pas de souci, merci de nous tenir au courant (c'est le moment de le dire) du résultat car dessouder avec des circuits Rohs c'est pas évident.
Cordialement.
05 février 2015 à 20:54
Réponse 51 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour,

Inscrit depuis peu sur ce forum, je voudrais apporter quelques précisions concernant le remplacement de ces fameux 3 composants (résistance, inductance, lNK) sur les cartes des machines qui ne s'allument plus.

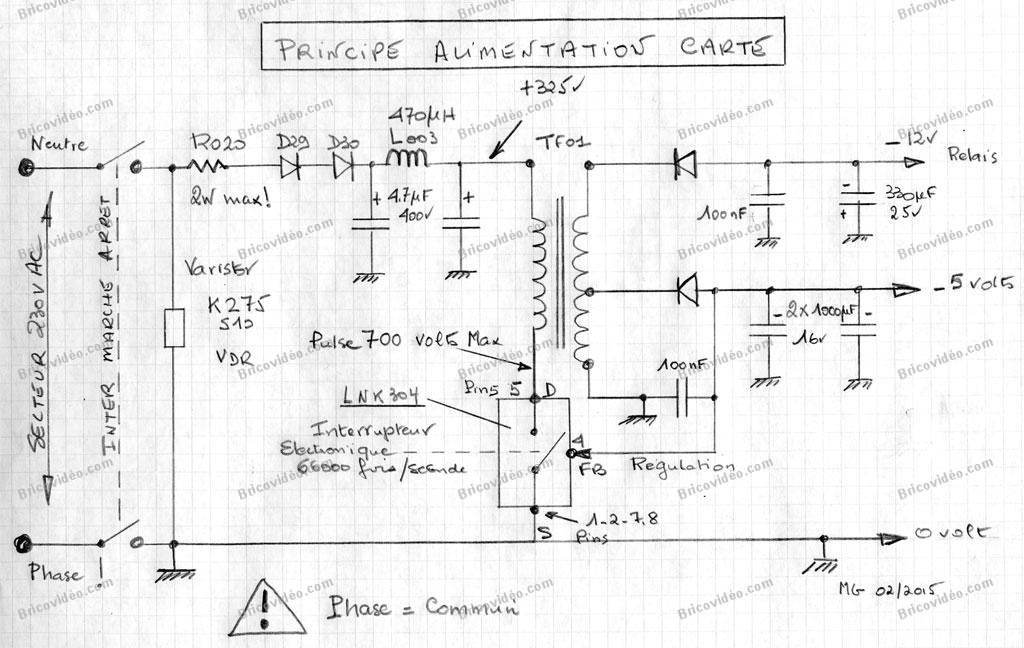

Pour essayer d'être clair je joins le schéma de principe (le vrai schéma est un peu plus compliqué) de ces cartes valables pour L1373 L1403 L1780 L1782 L1787 L1790 L2158. Et bien d'autres.

L'alim fonctionne comme suit :
Le secteur passe dans la fameuse résistance Rxx il est redressé par 2 diodes. La tension continue obtenue fait 325 volts pour un secteur de 230 VAC. Cette tension est filtrée par l'inductance de 470 µH et les 2 capas puis appliquée sur la pin 5 (Drain) du LNK via le primaire d'un transformateur TF01 (transfo dit de flyback).

La résistance a 3 objectifs : tout d'abord servir de fusible en cas de pépin ; limiter les appels de courants à la mise sous tension ; réduire les émissions EMI fabriquées par l'alim.
Sa valeur n'est PAS critique : 22 27 33 voire 47 ohms (mais pas plus !) ne change pas grand chose. Par contre sa puissance est importante.

Revenons au schéma.
Le LNK est un interrupteur électronique qui peut être manœuvré au max 66000 fois par seconde.
Chaque manœuvre transmet de l’énergie au secondaire du transfo à partir duquel on fabrique 2 sources de tensions, une source -12 volts pour alimenter les bobines des relais de puissance K1 K2 K3 K4 et des fois K5.
Ces relais commandent la résistance de chauffe, le sens de la rotation moteur et la vitesse de rotation.
Une source -5 volts qui alimente le microcontrôleur de programme et l'électronique de la carte. Cette tension doit rester dans la fourchette -4.75 à -5.25 volts. On utilise cette source pour régler le nombre de manœuvres de l'interrupteur électronique du LNK. smile

Il peut arriver en cas de surtension secteur ou de période orageuse que l'interrupteur LNK grille et se mette en court- circuit (il reste coincé fermé ).
Dans ce cas le neutre du secteur est relié directement à la phase via une chaine de composants : résistance diodes inductance transfo TF01.
Le maillon faible de la chaine doit sauter sinon la carte risque de prendre feu ou l’installation va disjoncter cry !

Ce maillon faible est et doit rester la résistance sinon c'est l’inductance qui crame (pas trop grave) ou le primaire du transfo TF01 et là la carte est fichue car transfo introuvable dans le commerce.
Partant de ce constat il peut être dangereux d'augmenter la puissance de la résistance.

Cette résistance type film métal doit être garantie flame proof (ne pas prendre feu). elle est conçue pour griller en gros à 3 fois son intensité max; Il ne faut pas dépasser 1 Ampère comme courant max de rupture (pour les connaisseurs appliquer la loi P = R x I² pour calculer le I max)

Mettre une 3 watts ou une 4 watts pourquoi pas !! La résistance risque de tenir mais ça sera l'inductance ou le primaire de TF01 qui lâchera MAIS DE TOUTE FAÇON UN ÉLÉMENT VA LÂCHER.

Mon avis (vous en faites ce que vous voulez) :
Pour 22 ou 27 ohms 2 watts maxi
Pour 33 39 ou 47 ohms 3 watts maxi
D'origine le fabricant de la carte (WP) met des 22 ou 27 1 watt et des 33 ou 47 2 watts.
Quelle que soit la puissance que vous mettrez dites-vous que c'est le LNK qui grille en 1er et que le LNK grillé un maillon de la chaine va obligatoirement lâcher... et il n'est pas souhaitable que ce soit le transfo TF01 ou pire que la carte prenne feu. cry

J'espère avoir contribué un peu à la compréhension de ce problème, hélas récurrent sur les lave linges, lave vaisselles et sèche linges, des marques que vous connaissez...

Idem remplacer un LNK 304 par un LNK305 c'est bof !! Le 305 cramera pareil si surtension Drain.

Rassurez-vous, depuis le design de l'alim a été modifié et, en principe, le risque du LNK grillé a disparu.... et c'est tant mieux.
Autre question : Pourquoi le LNK grille alors ? Parce que la tension en impulsions sur sa broche 5 ne doit pas dépasser 700 volts et que, des fois, quand la tension secteur est élevée elle monte à 750 780 volts alors la "bête" lâche et se met à genoux.

Je reste à disponible pour vous aider dans votre dépannage.
mamigas

Pour agrandir l'image, cliquez dessus.
schéma alim wp 004

06 février 2015 à 05:14
Réponse 52 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Ok. Je m'occupe de cela ce week-end, je ferai un retour d'ici là.
06 février 2015 à 06:21
Réponse 53 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonsoir,
Retour comme promis :
Mon sèche linge fonctionne à merveille après changement des 3 composants cités ci-dessus !!
Merci beaucoup à tous ceux qui œuvrent à cette discussion. :)

Mes cours de soudures en technologie n'ont pas totalement disparus. ^^
08 février 2015 à 16:33
Réponse 54 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

znarf
Membre inscrit
znarf
1 message
Yopinet,
Moi aussi je suis intéressé par les trois composants, si vous les avez encore.
A bientôt.
12 mars 2015 à 17:03
Réponse 55 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mcfly
Membre inscrit
mcfly
1 message
Bonjour, je me retrouve dans la même situation avec ce sèche linge qui ne démarre plushuffy

Si quelqu'un qui a déjà passé commande et se retrouve avec des composants en trop, je suis preneur. Paiement paypal ou chèque.

Merci,
Mcfly
14 avril 2015 à 20:01
Réponse 56 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Je suis également dans la même situation sur ma L1790, le LNK est bloqué, la self a chauffé et la R47 est grillée.
Donc si quelqu'un a déjà commandé et encore du stock je suis preneur.

Merci ! tongue
15 mai 2015 à 12:42
Réponse 57 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

patlegain
Membre inscrit
patlegain
1 message
Pardon, je ne m'étais pas identifié, en tout cas merci EDF pour les dernières coupures... tongue
15 mai 2015 à 13:04
Réponse 58 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour,
Il m'arrive la même panne.
Incompétent en micro soudure électronique, je cherche un pro ou un particulier dans les Landes pour réaliser la réparation.
Si vous en êtes ou connaissez quelqu'un, faites-moi signe svp.
23 juin 2015 à 22:44
Réponse 59 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Laety8883
Membre inscrit
Laety8883
2 messages
Bonjour.
Réparé aujourd'hui, mais j'entends un petit clac au début du cycle... Quelqu'un peut m'aider ? Merci.
27 juin 2015 à 20:17
Réponse 60 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Laety8883
Membre inscrit
Laety8883
2 messages
Bonjour,
J'ai effectué la réparation en suivant le topic, le sèche linge redémarre, mais fait des petits clac au début...
Est-ce normal ? Que dois-je faire ?
Merci à vous pour vos réponses.
27 juin 2015 à 20:28
Réponse 61 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus


Invité
invité
Bonjour.
Un autre lecteur satisfait d'avoir eu de l'aide pour réparer sa machine.
Les 3 composants changés et la machine repart. Magique. Bon jusqu'à la prochaine panne. biggrin
J'ai un surplus de composants, me contacter pour personnes autour de Poitiers.
17 juillet 2015 à 22:27
Réponse 62 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour,
Pour tous ceux qui le souhaitent je peux aider pour la réparation de ces cartes que ce soit sèche-linge, lave-linge ou lave vaisselle.
Merci me contacter.
mamigas
18 juillet 2015 à 07:43
Réponse 63 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

vidanlo
Membre inscrit
vidanlo
1 message
Bonjour Mamigas,

Rencontrant le même problème sur mon sèche linge Laden, comment puis-je vous contacter ?
Cordialement.
23 juillet 2015 à 23:27
Réponse 64 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
4 091 messages
Bonjour.

L'email de Mamigas vient de vous être envoyé par email à l'adresse d'inscription que vous avez utilisé pour le forum.
Cordialement.
23 juillet 2015 à 23:45
Réponse 65 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour,

Pour laety 8883
Le problème que vous avez illustré bien que le fait de remplacer les 3 composants R47 L1 et U03 (lkn304pn) sur la carte de contrôle L1790 sans tester un minimum l'environnement est parfois dangereux car de surcroit vous risquez de tuer le microcontrôleur (ATMEGA32L) donc la carte.

Les clacs que vous entendez ne sont pas normaux, c'est sans doute la source -12volts qui alimente les bobines des relais K1 à K6 qui est trop faible et ne peut maintenir les relais en position travail.
Le problème peut venir de la capa C21 (330µF/25v low ESR qui serait douteuse).

Actions possibles :
ATTENTION : Sur la carte le commun est souvent la phase du secteur donc faire très attention.

En prenant comme commun une des pins source du LNK304 (pin 1 ou 2 ou 7 ou 8 ) mesurez les tensions continues suivantes sur :
pin 3 du LNK (BP) +5.80v +/-0.2v
pin 4 du lnk ( FB) +1.65volt +/-0.1V
anode diode D17 -12.0 volts +/-0.6 volt
anode diode D16 -5.0 volts +/-0.25v

Ces résultats peuvent orienter vers la cause de la panne.
Une fois de plus je recommande avant de remplacer les 3 composants en aveugle de tester les autres composants suivants :
D15 D18 D16 D17 D24 DZ01 et le primaire du transfo TF1
Puis une fois la réparation faite de contrôler la valeur des sources -5 et -12 et de conforter le tout par au moins 24 heures de tests en cycles ON/OFF sur table.
C'est ce que perso je fais sur les cartes que je répare de temps à autre.
Bien cordialement.
mamigas
24 juillet 2015 à 12:31
Réponse 66 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Alex11
Membre inscrit
Alex11
6 messages
Bonjour

J'ai le même problème avec mon LADEN 3999.
Je voulais enlever la carte en question. Est-ce bien à l'arrière des boutons ?
Il y a des précautions à prendre (à cause des boutons), à part celui de débranché ?
Alexandra
25 juillet 2015 à 15:22
Réponse 67 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonsoir.
Oui la carte de contrôle en panne est située derrière le bouton de sélection programmes, ce n'est pas celle qui est en haut à droite du SL cette carte c'est le module électronique de gestion d'humidité.

Pour accéder à la carte de contrôle il faut enlever le dessus du SL puis déclipser le bandeau et dévisser (4 x torx) ou déclipser ça dépend des machines, le bloc carte de contrôle, la carte L1790 est enfermée dans 2 carters plastique.
Je peux faire la réparation pour vous si vous le souhaitez ou vous indiquer les composants à vérifier sur la carte.
Pour + d'infos et des photos me contacter, demander mon mail au modérateur du site.
Bonne soirée.
mamigas
25 juillet 2015 à 19:48
Réponse 68 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Alex11
Membre inscrit
Alex11
6 messages
Bonjour

Merci. J'ai enlevé la carte.
Si, j'ai bien compris tout ce qui est écrit au-dessus, il faut changer :
- R47
- L1
- U3 (rectangle à 7 pattes).

Il faut changer
- L1 par 170microH et 280mA, 5% (ref. ?? 191-1169)
- R47 par 22 ou 27ohm et 2 watt (je n'ai pas de référence)
- U3, par LNK (ref 525-4151 chez RS).

Est-ce que quelqu'un en a ?
Il est indiqué qu'il faut que le fer soit protégé contre ESD.
Comment sait-on si le fer est correct ou pas ? C'est faisable par la novice que je suis ou pas ?
Puis-je avoir le mail de mamigas ?

Merci pour votre aide.
Alexandra
26 juillet 2015 à 10:56
Réponse 69 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
4 091 messages
Bonjour.

Alexandra vous n'êtes pas encore inscrite sur les forums de BricoVidéo, il va nous être difficile de transmettre vos coordonnées à Mamigas car nous ne publions pas sur les forums les adresses emails.
La solution, vous inscrire sur ce forum et répondre ici je suis inscrite, et nous transfèrerons vos coordonnées à Mamigas à l'adresse email de votre inscription.
Cordialement.
26 juillet 2015 à 11:01
Réponse 70 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonsoir.
Si vous êtes novice je ne vous conseille pas de vous lancer dans la réparation car vous risquez de "tuer la carte".
Fer protégé contre ESD, c'est en principe écrit sur la station du fer à côté du bouton où on règle la température il y a un sigle avec ESD safe et il y a une prise spéciale pour relier la station de contrôle à la terre via un dispositif résistif bien sûr.
Si vous tenez absolument à faire la manip vous-même je peux vous fournir les composants.

L1 470µH ( et pas 170) courant de saturation 280 mA
R47 27 ou 33 ohms 2watts je déconseille la 22 ohms
U3 LNK304PN circuit power switcher c'est lui qui est une vraie galère à dessouder et remplacer et surtout ne pas faire comme certains à savoir :
1/ mettre le circuit sur un support, le fabricant du circuit le déconseille formellement.
2/ utiliser un foret !!! pour déboucher les trous du circuit imprimé car ils sont métallisés.

Je reste à votre disposition.
mamigas
26 juillet 2015 à 17:53
Réponse 71 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Alex11
Membre inscrit
Alex11
6 messages
Bonjour
En relisant attentivement tout le fil, il me semble que :
R47 ; 214550 chez RS
L1 : 1911169
LNK ; 5254151 toujours chez RS
répondent aux critères des spécialistes TG56 et mamigas. Merci à eux.

Mais pour la soudure, le fer protégé contre ESD je ne connais pas et la soudure pas beaucoup plus.
Faisable par un novice ou à éviter ?
Merci.
Alexandra
26 juillet 2015 à 20:24
Réponse 72 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Re-bonsoir.

R47 214550 chez RS n'existe pas, c'est 2142550 qui est une 33/3W film métal, ces résistances ne sont pas des anti-surge et donc pas forcément adaptées à cet usage, je recommande la EMC2-33RKI de chez TT Electronics qui elle est une 33 ohms 2 watt anti surge adaptée à cette application de protection anti surtension.

L1 1911169 de chez RS est OK.
5254151 lnk304Pn oui mais pas forcément le meilleur choix, le 305 me semble plus judicieux.

Une fois de plus si vous êtes novice, si vous n'avez jamais utilisé une station de soudure avec pompe à dessouder ne vous lancez pas dans la manip ! Le résultat, vous allez tuer le circuit imprimé de votre carte L1790 ce qui serait dommage, car une carte neuve L1790 vaut au minimum 150 euros.
Mais bon vivre dangereusement n'est pas interdit...

Si vous le souhaitez je peux faire la réparation pour vous, avec ensuite les mesures des sources après réparation et 24 heures de test en cycles ON/OFF pour conforter la réparation, contactez-moi et je vous donnerai des précisions.
Bien cordialement.
mamigas
26 juillet 2015 à 21:45
Réponse 73 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Alex11
Membre inscrit
Alex11
6 messages
Bonjour.
Désolé, je n'avais pas accès à ma question, ni votre réponse, quand j'ai reposé la même question sur ESD.
Je suis intéressée par la proposition de mamigas.
Combien cela coûterait ?
Quel type de colis pour protéger la carte ?
Puis-je avoir l'adresse mail de mamigas ? Je suis maintenant inscrite.
Alexandra
27 juillet 2015 à 10:53
Réponse 74 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
4 091 messages
Bonjour Alexandra,

Pouvez-vous nous donner les informations de votre inscription, sous quel pseudo vous êtes-vous inscrite ? car là vous apparaissez toujours en tant qu’invitée, donc nous ne pouvons pas avoir d’information sur votre compte.
Merci pour votre retour.
Cordialement.
27 juillet 2015 à 11:25
Réponse 75 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Alex11
Membre inscrit
Alex11
6 messages
Bonjour.

Alex11
Enregistrement la matinée du 27.
28 juillet 2015 à 09:16
Réponse 76 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
4 091 messages
Bonjour Alex11,

L'adresse mail de Mamigas vient de vous être envoyée à l'adresse email d'inscription que vous avez utilisée pour le forum.
Cordialement.
28 juillet 2015 à 09:31
Réponse 77 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Alex11
Membre inscrit
Alex11
6 messages
Rebonjour.
Je suis intéressée par la proposition de mamigas.
Combien cela coûterait ?
Quel type de colis pour protéger la carte ?
Puis-je avoir l'adresse mail de mamigas ?
Merci.
28 juillet 2015 à 09:37
Réponse 78 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour,
C'est mamigas.
J'ai bien reçu le message de Alex 11
Merci à tous et longue vie au site Bricovidéo.
mamigas
28 juillet 2015 à 10:50
Réponse 79 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Matthy44
Membre inscrit
Matthy44
1 message
Bonjour.
Même problème pour nous, le sèche-linge s'est arrêté, après avoir fait plusieurs mesures, j'ai bien les bonnes tensions sur la platine. Les boutons ne fonctionnent plus.
La résistance R47 est infinie. Je vais devoir changer le kit.
Donc je vais chercher un soudeur pour me changer ça, si vous connaissez quelqu'un sur Nantes capable de le faire ou même en envoyant la platine ?

Bravo pour ce forum car il est très riche en information.
10 août 2015 à 11:46
Réponse 80 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour.
En réponse à Matthy44
Je n'habite pas Nantes, je suis voisin du 49.
Si vous le souhaitez et si vous m'envoyez la carte je peux faire la réparer et tous les tests après.
Merci me contacter je vous donnerai plus d'info.

Mais peut-être m'avez-vous déjà contacté (Michel G).
Bonne journée.
mamigas
11 août 2015 à 12:47
Réponse 81 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

rejv
Membre inscrit
rejv
2 messages
Bonjour,
J'ai un sèche linge Laden AM 3798 avec même symptôme et carte similaire.
Mon frère a fait des études dans l’électronique il y a 20 ans et il est dépassé car il ne travaille pas dans ce domaine.
On se demande si la résistance r47 peut être remplacée par crf253-45t 33r 33om - 2w code produit 457742-62 ou cr254-05t code produit 459195-62 et inductance L1 par code produit 501560-62 chez Conrad.
Merci.
25 septembre 2015 à 21:38
Réponse 82 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

mamigas
Membre inscrit
mamigas
554 messages
Bonjour.
Je suis pas bien sûr que ces types de <R soient adaptés car il faut des R anti surgeet flame proof ; la spec conrad ne dit rien pour l'inductance ne sait pas répondre.
Cordialement.
mamigas
26 septembre 2015 à 10:20
Réponse 83 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

rejv
Membre inscrit
rejv
2 messages
Bonjour, j'ai enfin commandé les composants chez RS, ce soir ma carte est prête, je l'installe et miracle ça refonctionne reste plus que de tester avec du linge, ça sera ce weekend.
Merci à tous ceux qui étudient les pannes sur les cartes électroniques.
09 octobre 2015 à 20:33
Réponse 84 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

flav
Membre inscrit
flav
1 message
Bonjour,
Même problème que tout le monde. Cher admin, merci de me faire suivre le mail de mamigas !
17 octobre 2015 à 22:26
Réponse 85 Dépanner sèche linge

Sèche linge Laden AM 3999 ne s'allume plus

Bricovidéo
Administrateur
Bricovidéo
4 091 messages
Bonjour flav,
Le mail de Mamigas vient de vous être envoyé à l'adresse d'inscription que vous avez utilisée pour le forum.

Ce topic étant devenu trop long, il vient d'être clôturé, merci de proposer une nouvelle question :
Poser une nouvelle question sur le forum Électroménager
Cordialement.
18 octobre 2015 à 03:01
Vous ne pouvez pas poster de nouveaux messages ici : ce sujet a été cloturé par un modérateur.

Questions apparentées dans le forum Électroménager

  • 1. Sèche linge Laden AM 3888 ne s'allume plus
    N°15267 : Bonjour à tous, notre sèche linge Laden AM 3888 ne s'allume plus (aucune réaction au fait de tourner le bouton sur l'une quelconque des positions horaires, aucun voyant ne s'allume à contrario de d'habitude), j'ai donc pour...
  • 2. Sèche linge Laden AM 3999 ne s'allume pas
    N°16824 : LADEN AM 3999 Bonjour à tous et merci pour les infos et surtout le schéma. J'ai remplacé : Le circuit par un LNK 305 PN La résistance R47 par 27 ohms 2 W La self 470uH 0.28A Ça fonctionne un peu puis la résistance...
  • 3. Panne lave-linge Laden EV 1167 aucun voyant ne s'allume
    N°12848 : Bonjour. Mon lave-linge Laden EV 1167 est en panne, il a seulement 1 an 1/2, il n'y a plus aucun voyant qui s'allume d'un seul coup, prise testée = bonne, filtre nettoyé OK. D'où peut venir le problème ? Merci.
  • 4. Panne lave linge Whirlpool 6 sens ne s'allume plus
    N°5217 : Bonjour. Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ? Merci de vos conseils pour le dépannage.
  • 5. Sèche-linge LADEN AM3796 ne s'allume plus
    N°15726 : Bonsoir. Mon sèche-linge Laden AM3796 ne s'allume plus. Au cours d'un cycle j'ai mis sur pause et lorsque je suis revenu tout était éteint. Le courant arrive bien jusqu'à la carte de contrôle mais aucun voyant ne s'allume....
  • 6. Sèche-linge Laden AMB3871 s'allume mais ne démarre pas
    N°16850 : Bonjour, Je tente de réparer le sèche-linge de mon fils. Symptômes : Lorsque je tourne le bouton sur une position quelconque, le bouton "démarrage" clignote en vert. Mais lorsque j'appuie sur ce bouton, il ne se passe...
  • 7. Sèche linge Laden AM 3888 défaut F15/FF
    N°16798 : Bonjour. Sur mon sèche linge Laden AM 3888, le capteur SEH (situé au niveau filtre) n'est pas alimenté en 24 V, j'ai vérifié à la sortie du module contrôle d'humidité je mesure 0.425 V. Est-ce le module qui est en cause...
  • 8. Sèche linge Laden AM 3999 ne s'allume plus
    N°15527 : Tout d'abord bonjour à tous ! Nouveau sur le forum. Je dois donc changer les trois composants électroniques R47 , L1 et LNK de mon sèche linge Laden AM 3999 qui ne s'allume plus, on peut trouver cela chez RS, mais n'ai trouvé...
  • 9. Réinitialisation sèche linge Laden AM 3768
    N°6508 : Bonsoir. Comment réinitialiser un sèche-linge Laden AM 3768 ? Merci.
  • 10. Mon sèche-linge FAR S1586 V3 ne s'allume plus
    N°15483 : Bonjour, Mon sèche linge FAR S1586 V3 ne s'allume plus. J'ai vérifié le moteur, la résistance, avec ses deux sondes tout est OK. Le condensateur du moteur, la sonde à l'avant du tambour, la sécurité porte sont...
>>> Résultats suivants pour : Sèche linge Laden AM 3999 ne s'allume plus >>>



information Informations sur le forum information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
La Croix Rouge - premiers secours
6 gestes élémentaires à connaitre absolument Posez votre question de bricolage en cliquant ici Proposition de site
© Bricovidéo
