Bonjour.
J'ai lu avec intérêt les discussions autour de cette platine dans ce forum et j'ai donc changé le LNK.
J'ai retrouvé la tension secondaire (7.9V, un peu élevée mais ma tension secteur est de 240V).
J'ai alors rebranché... et toujours rien :-(
Aux bornes du régulateur 5V à l'entrée, il y a bien 7.9V, mais à la sortie seulement 1.4V et la diode semble en court-circuit à l'ohmmètre (voir photo). Je me dis que la surtension a sans doute endommagé plusieurs composants...
C'est dommage car le prix de la carte sur internet est supérieur à 80€, ce qui n'a aucun intérêt pour une machine de cet âge, et en plus je ne suis pas sûr que la programmation soit la même.
Ma question est donc de savoir ce que je dois faire maintenant, sachant que je fais la vaisselle à la main depuis longtemps :-).
Dois-je m'acharner à changer/tester quoi que ce soit (le régulateur, la diode?) ou bien changer de machine ?
Merci par avance pour votre aide.
Alain.
Pour agrandir l'image, cliquez dessus.
J'ai lu avec intérêt les discussions autour de cette platine dans ce forum et j'ai donc changé le LNK.
J'ai retrouvé la tension secondaire (7.9V, un peu élevée mais ma tension secteur est de 240V).
J'ai alors rebranché... et toujours rien :-(
Aux bornes du régulateur 5V à l'entrée, il y a bien 7.9V, mais à la sortie seulement 1.4V et la diode semble en court-circuit à l'ohmmètre (voir photo). Je me dis que la surtension a sans doute endommagé plusieurs composants...
C'est dommage car le prix de la carte sur internet est supérieur à 80€, ce qui n'a aucun intérêt pour une machine de cet âge, et en plus je ne suis pas sûr que la programmation soit la même.
Ma question est donc de savoir ce que je dois faire maintenant, sachant que je fais la vaisselle à la main depuis longtemps :-).
Dois-je m'acharner à changer/tester quoi que ce soit (le régulateur, la diode?) ou bien changer de machine ?
Merci par avance pour votre aide.
Alain.
Pour agrandir l'image, cliquez dessus.
17 juin 2025 à 16:22
Réponse 1 du forum électroménager
Platine AKO 704226 lave-vaisselle Siemens ... acharnement ou pas ?
Bonjour.
7.90v en sortie de l'alim basse tension un peu fort mais pas de pb relais bobine 6v alimentée via un sextuple driver uln2003
^par contre 1.40 v en sortie du LM78L05 souci.
Deux possibilités.
lm out ou source +5v en court-circuit carte hors tension mesure la résistance aux bornes de la capa découplage qui est sur la sorite 5v si moins de 2.5k carte hs car court-circuit Vdd Vss du micro.
Je ne vois pas à quelle diode en sortie vous faites allusion car les seuls composants branchés sur le régu sont des capas de découplage HF 0.1µF type céramique X7R/63v.Si plus de 2.5k alors c'est le LM qui est out.
De vous à moi cette carte est une vraie salo...
mamigas
7.90v en sortie de l'alim basse tension un peu fort mais pas de pb relais bobine 6v alimentée via un sextuple driver uln2003
^par contre 1.40 v en sortie du LM78L05 souci.
Deux possibilités.
lm out ou source +5v en court-circuit carte hors tension mesure la résistance aux bornes de la capa découplage qui est sur la sorite 5v si moins de 2.5k carte hs car court-circuit Vdd Vss du micro.
Je ne vois pas à quelle diode en sortie vous faites allusion car les seuls composants branchés sur le régu sont des capas de découplage HF 0.1µF type céramique X7R/63v.Si plus de 2.5k alors c'est le LM qui est out.
De vous à moi cette carte est une vraie salo...
mamigas
17 juin 2025 à 19:01
Réponse 2 du forum électroménager
Platine AKO 704226 lave-vaisselle Siemens ... acharnement ou pas ?
Merci Mamigas pour votre réponse rapide.
Le CMS en sortie est bien une capacité, mais à l'ohmmètre, je trouve 11 ohms.
Dommage, j'ai changé le LNK pour rien donc... :-(
Une photo est jointe pour vérifier que nous parlons bien de la même chose.
Je suis également d'accord avec vous sur cette carte !
Cordialement, Alain.
Pour agrandir l'image, cliquez dessus.
Le CMS en sortie est bien une capacité, mais à l'ohmmètre, je trouve 11 ohms.
Dommage, j'ai changé le LNK pour rien donc... :-(
Une photo est jointe pour vérifier que nous parlons bien de la même chose.
Je suis également d'accord avec vous sur cette carte !
Cordialement, Alain.
Pour agrandir l'image, cliquez dessus.
22 juin 2025 à 18:05
Réponse 3 du forum électroménager
Platine AKO 704226 lave-vaisselle Siemens ... acharnement ou pas ?
Bonsoir.
Tout à fait ... la source qui utilise le + 5 est en court jus et c'est le micro qui ayant pris un coup de calgon est en défaut Vdd Vss
et oui carte HS LNK remplacé pour rien et ce type défaut je l'ai rencontré plusieurs fois à mes dépens mais bon c'est la vie... mais si vous aviez mis un composant chinois vous ne perdez pas grand chose.
mamigas
Tout à fait ... la source qui utilise le + 5 est en court jus et c'est le micro qui ayant pris un coup de calgon est en défaut Vdd Vss
et oui carte HS LNK remplacé pour rien et ce type défaut je l'ai rencontré plusieurs fois à mes dépens mais bon c'est la vie... mais si vous aviez mis un composant chinois vous ne perdez pas grand chose.
mamigas
22 juin 2025 à 19:55
Réponse 4 du forum électroménager
Platine AKO 704226 lave-vaisselle Siemens ... acharnement ou pas ?
Bonjour.

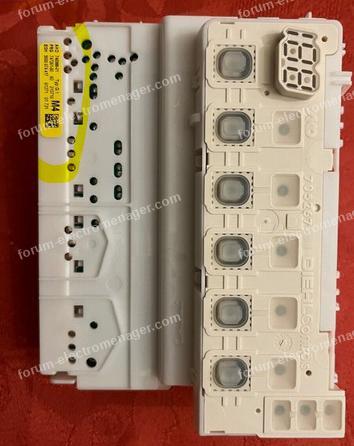

Je reviens avec une question sur ce module, en fait la boite en photo, si je trouve la même mais avec des indications sur l’étiquette jaune différentes, cela a-t-il des chances de fonctionner ou cela peut-il faire griller la boite ?
La programmation est peut être différente mais entre un Bosch que j'ai trouvé et un siemens que j'ai, qu'est ce que je risque ?
Merci d'avance.
:
Pour agrandir l'image, cliquez dessus.
Je reviens avec une question sur ce module, en fait la boite en photo, si je trouve la même mais avec des indications sur l’étiquette jaune différentes, cela a-t-il des chances de fonctionner ou cela peut-il faire griller la boite ?
La programmation est peut être différente mais entre un Bosch que j'ai trouvé et un siemens que j'ai, qu'est ce que je risque ?
Merci d'avance.
:
Pour agrandir l'image, cliquez dessus.
04 octobre 2025 à 13:48
Réponse 5 du forum électroménager
Platine AKO 704226 lave-vaisselle Siemens ... acharnement ou pas ?
Bonjour.
Je ne sais malheureusement pas répondre à votre question.
Cordialement.
mamigas
Je ne sais malheureusement pas répondre à votre question.
Cordialement.
mamigas
