Problème centrale vapeur Phillips

Rechercher dans le forum électroménager :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :

Actuellement

19 699

questions dans le
forum électroménager


19494

Question Dépannage Électroménager : Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Bonjour.

Après avoir branché ma centrale il y a eu une grosse étincelle sur le bloc central.
J'ai rebranché pour vérifier le fonctionnement il chauffe bien mais plus de vapeur envoyé dans le fer.
Je démonte et je trouve un transistor éclaté sur la carte électronique.
La référence du composant est illisible, si quelqu’un a une idée ou possibilité de racheter la carte.
Merci.
09 septembre 2018 à 11:06
Réponse 1 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bricovidéo
Administrateur
Bricovidéo
7 673 messages
Bonjour, pourriez-vous préciser la marque et la référence de votre centrale vapeur.
Si vous en avez la possibilité, pourriez-vous envoyer une ou des photos de votre carte électronique.
Cordialement, l'équipe du forum électroménager.
Cordialement, l'équipe du du forum électroménager de Bricovidéo
09 septembre 2018 à 12:03
Réponse 2 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Re, marque de la centrale vapeur Phillips, modèle GC 7420.

Pour agrandir les images, cliquez dessus.
dépannage carte centrale vapeur Phillips GC 7420dépannage centrale vapeur Phillips GC 7420


09 septembre 2018 à 12:53
Réponse 3 du forum dépannage électroménager

Problème centrale vapeur Phillips


Invité
invité
Bonjour.
Si vous en avez la possibilité envoyez une photo du circuit imprimé côté pistes.
Je ne suis pas formel mais ce composant serait plutôt un Triac qui commande l'électrovanne.
L'idéal serait de trouver le schéma de cette carte car chez Philips, comme vous avez pu le constater, sur le circuit imprimé, pas beaucoup d'information sur le type de composant, mais uniquement des références.
Si c'est un Triac qui commande l'électrovanne il est possible que cette électrovanne soit en court-circuit.
En attendant d'autres avis. Cordialement.
10 septembre 2018 à 00:08
Réponse 4 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
OK je vous envoie la photo ce soir.
Merci.
10 septembre 2018 à 05:01
Réponse 5 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Bonsoir.
Je vous envoie la photo.
Merci pour vos recherches.
Cordialement.

Pour agrandir l'image, cliquez dessus.
20180910 192000

10 septembre 2018 à 20:43
Réponse 6 du forum dépannage électroménager

Problème centrale vapeur Phillips


Invité
invité
Bonjour Bilbao59
Citation :
Si vous en avez la possibilité envoyez une photo du circuit imprimé côté pistes
Merci.
11 septembre 2018 à 09:44
Réponse 7 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Bonsoir.
Effectivement les fichiers ne s'étaient téléchargés.
J'ai du mal à les télécharger, j'ai déjà essayé les formats demandés.
Mais rien à faire, envoyez-moi un email si possible.
11 septembre 2018 à 19:46
Réponse 8 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bricovidéo
Administrateur
Bricovidéo
7 673 messages
Bonjour,
Vous pouvez nous faire parvenir vos images en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
11 septembre 2018 à 20:04
Réponse 9 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Voici les images.
Encore merci.

Pour agrandir les images, cliquez dessus.

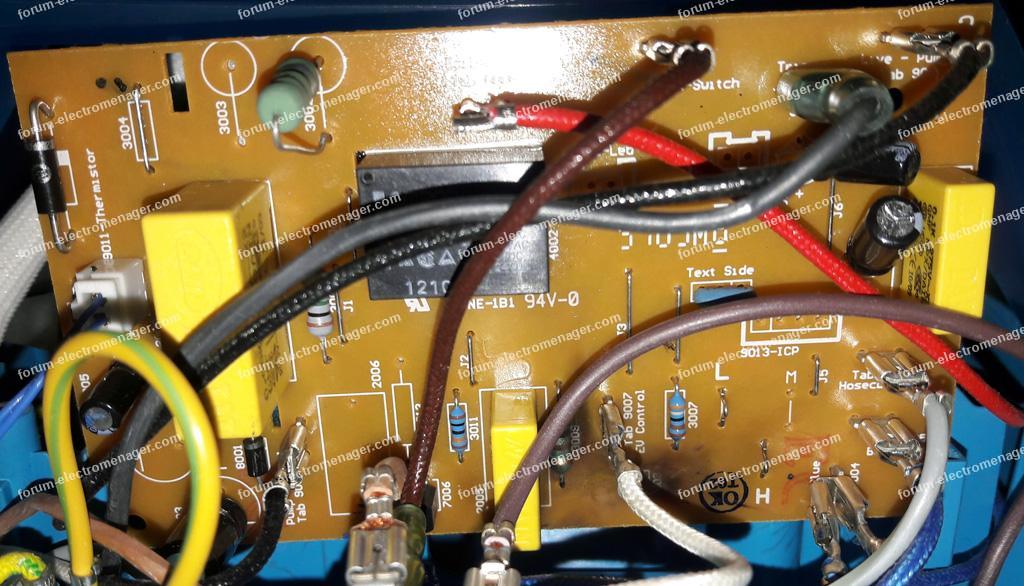

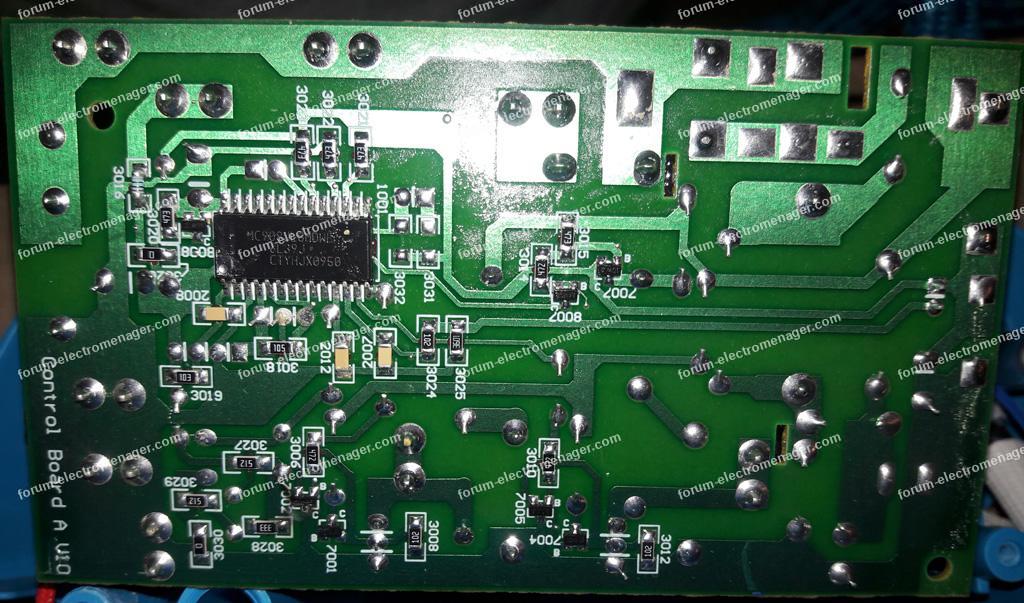

circuit imprimé centrale vapeur Phillipscircuit imprimé centrale vapeur Phillips

11 septembre 2018 à 20:22
Réponse 10 du forum dépannage électroménager

Problème centrale vapeur Phillips


Invité
invité
Bonjour Bilbao59.

L'électrovanne vapeur est commandée par ce composant qui est certainement un triac vu la manière dont il est câblé.
La pompe est actionnée par un dispositif a priori identique, du coup vous pourrez lire sa référence sur le composant 7006.
Mais attention il est étrange que le triac ait claqué de la sorte, il se peut que l'électrovanne soit en court-circuit interne et appelle un courant trop fort pour ce petit triac. Mesurez la, elle doit faire au moins 1000 ohms, je pense.
Cordialement.
12 septembre 2018 à 09:22
Réponse 11 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Bonsoir,
Merci de vos conseils je tente demain soir la manipulation.
Je vous donnerais mes résultats.
Cordialement.
12 septembre 2018 à 21:00
Réponse 12 du forum dépannage électroménager

Problème centrale vapeur Phillips

Bilbao59
Membre inscrit
Bilbao59
8 messages
Re-bonsoir,
L'impatience m'a gagné rapidement je mesure 958 ohms aux bornes de l'électrovanne.
Je ne vois pas ce qui pourrait provoquer ce court-circuit.
Et mesurer aux bornes du composant claqué pourrait-il vérifier votre théorie ? (sous tension bien sûr).
12 septembre 2018 à 21:12
Réponse 13 du forum dépannage électroménager

Problème centrale vapeur Phillips


Invité
invité
Votre impatience n'a pas été jusqu'à lire la référence du 7006... :-)
L'autre a peut-être éclaté suite à un défaut interne... Remplacez-le et vous verrez bien.
13 septembre 2018 à 11:52
