Problème démarrage lave linge Electrolux

19159

Question Forum Électroménager : Problème démarrage lave linge Electrolux

Chistal
Membre inscrit

5 messages

Bonjour,

Problème sur mon lave linge EWT1366HZW
Après avoir choisi le programme, appui sur départ et là le temps de cycle passe à 1 et le tambour s'arrête.
Un code erreur E43 s'affiche.

J'ai changé le verrou de la porte mais toujours le même problème et même code erreur.
J'ai démonté la carte électronique mais rien vu de noirci ou autre.
Merci pour vos suggestions.
Bien cordialement.
Christophe

18 mars 2018 à 17:04

Réponse 1 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

mamigas
Membre inscrit

3 451 messages

Bonsoir.
E43 indique que la panne doit se situer au niveau triac de commande verrou.
Vous avez remplacé le verrou de porte pourquoi ? il était HS quelle était la valeur de la résistance CTP qui commande le bilame verrou.
Si le problème persiste il doit être au niveau du triac qui commande le dit verrou c'est TYACS2 (ACS1026T) qui doit être HS ou alors sa commande de gate qui arrive du driver ULN2004 sur la carte.
Bien cordialement.
mamigas

18 mars 2018 à 19:07

Réponse 2 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

Chistal
Membre inscrit

5 messages

Bonjour Mamigas,
Merci pour cette réponse mais c'est trop technique pour moi.
Je n'ai pas testé le verrou, juste changé pour aller plus vite...
Le verrou est branché avec 3 fils qui arrive sur une carte.
Je ne sais pas ce qu'est un triac.
Comment tester cette carte ?
Cordialement.
Christophe

18 mars 2018 à 20:07

Réponse 3 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

Chistal
Membre inscrit

5 messages

Mamigas,

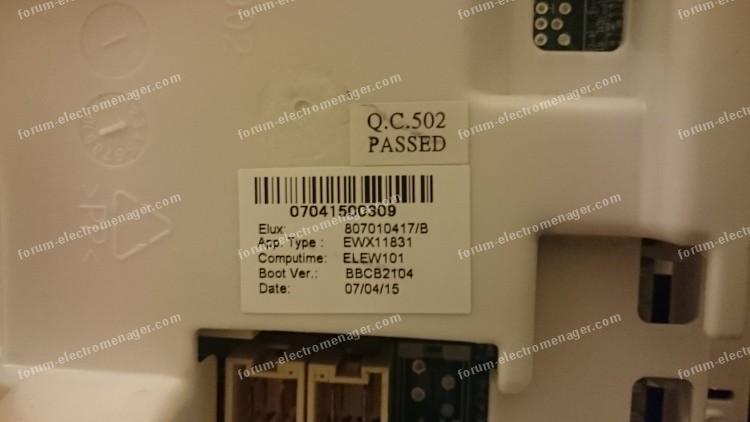

Voici le modèle de carte.

Pour agrandir les images, cliquez dessus.

18 mars 2018 à 22:41

Réponse 4 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

mamigas
Membre inscrit

3 451 messages

Bonjour.
Sans entrer dans la "tripaille" technique un TRIAC c'est un interrupteur électronique qui est commandé par un signal envoyé par le microcontrôleur de la carte.

Pour le verrou de porte ça marche comme ça :
Quand le microcontrôleur ferme le triac (inter électronique) le verrou est alimenté et verrouille mécaniquement la porte mais aussi ferme un autre contact électrique qui dit porte fermée verrouillée.
Quant à la fin d'un cycle le microcontrôleur ouvre l'inter le verrou n'est plus alimenté et au bout de 40 à 60 secondes la porte se déverrouille, on peut l'ouvrir.
Comment tester ? pas de façon simple pour contrôler le triac c'est possible avec un multimètre mais c'est assez "tordu".
Cordialement.

19 mars 2018 à 10:23

Réponse 5 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

Chistal
Membre inscrit

5 messages

Bonjour,

Ma question est : Si je change la carte pensez-vous que mon problème sera résolu ?
Cordialement.

19 mars 2018 à 12:17

Réponse 6 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

mamigas
Membre inscrit

3 451 messages

Re,
Probablement à 95%.
Cordialement.

19 mars 2018 à 13:48

Réponse 7 du forum électroménager Bricovidéo

Problème démarrage lave linge Electrolux

Chistal
Membre inscrit

5 messages

Je vais commander et changer cette carte ne sachant pas quels composants changer...
Merci encore pour votre aide.
Cordialement.
Christophe

19 mars 2018 à 22:02
