Bonjour,

Suite à un orage mon lave vaisselle Bosch SMI69M95EU/50 s'est arrêté net pendant le lavage.
J'ai démonté l’arrière de celui-ci afin de rechercher un éventuel fusible qui aurait sauté mais rien l’alimentation arrive directement sur la carte.
Par contre la résistance sur cette carte est fendue en deux et sa valeur ohmique est nulle.
Avant de remplacer la carte complète, je souhaiterai commencer par remplacer celle-ci ce qui est beaucoup moins coûteux.
D'après mes investigations celle-ci doit faire 100 Ohms (Marron, noir, noir, noir, jaune ou or ?) mais je n'ai pas sa puissance.
Pouvez-vous me confirmer sa valeur Ohmique et Puissance ?
Merci.

Pour agrandir les images, cliquez dessus.
Recherche valeur et puissance résistance lave-vaisselle Boschdépannage carte lave vaisselle Bosch SMI69M95EU/50

04 octobre 2016 à 22:48
Réponse 1 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Bricovidéo
Administrateur
Bricovidéo
9 828 messages
Bonjour à toutes et à tous.
Information à cet emplacement du forum électroménager sera publiée l’image du jour BricoVidéo.
À ce jour 49 508 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum.
04 octobre 2016 à 23:18
Réponse 2 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonjour.

Résistance 100 ohms 3w type spécial sécurité : anti surge et flame proof (yellox ring).
Cette résistance est HS car a servi de fusible.
Si vous ne faites que de la remplacer le flash va recommencer.
Il faut avec le schéma de la carte tester la chaine alim pour identifier tous les composants HS ( c/c) ou douteux diode, redressement s23 snubber du20 freewheel F5 power switcher tny264 ou 266 télérupteur HFE8 zener de décalage 12v transistor ampli erreur 6C régulateur 78M05...
C'est ce que perso je fais sur les cartes que je répare.
Bien cordialement.
mamigas
05 octobre 2016 à 08:45
Réponse 3 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Re bonjour,
En complément d'info à votre question.
La résistance est identifiée par 5 bandes marron noir marron (pas noir) or et blanc donc une 100 ohms+/-5% la dernière bande qui est soit jaune ou blanc indique chez certains fabricants une anti surge flame proof (norme IEC61000 et UL94).

Maintenant explication de la panne :
Le drain du circuit power switcher TNY264 (valable aussi pour les LNK est spécifié tenir 700V en BVdss tension de claquage).
Sur ce drain il y a des impulsions de tensions de 3à 4µS toutes les 15 µS dont la valeur vaut tension du secteur x 1.41 x 1.9.
En période normale la tension secteur max est 253v (230+10%) ce qui fait 680 volts sur le drain.
En période orageuse ou si des variations brutales de charge sur la ligne ENEDIS (ex ERDF) le secteur peut atteindre des pointes de 265/270v pendant quelques mS.
A ce moment là la tension drain dépasse 700 volts.
Certains circuits TNY vont résister, d'autres non et enfin d'autres résisteront un certain temps puis lâcheront.
Quand le TNY lâche il se met en c/c et la 100 ohms sert alors de fusible pour éviter que la carte ne prenne feu, seulement le flash entraine la destruction d'autres composants qui gravitent autour du TNY et c’est pour cela qu'il faut avec le schéma de la carte tester toute la chaine alim et régulation qui part de la source secondaire +12 volts et passe par un 78M05 pour fabriquer du +5v.
Avec ça vous savez tout.
Cordialement.
mamigas
05 octobre 2016 à 12:39
Réponse 4 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

RUNNERB
Membre inscrit
RUNNERB
4 messages
Bonjour,
Merci pour vos précieux renseignements.
J'ai bien compris qu'il est possible que d'autres éléments autour du TNY puissent également être endommagés.
Pour ce qui est de les vérifier, je n'ai pas les compétences et encore moins le matériel nécessaire.
Vu que cette résistance joue le rôle de fusible il me paraît plus judicieux de remplacer la carte complète.
Bien sûr plus cher qu'une résistance mais plus sûr...
MERCI.
05 octobre 2016 à 21:53
Réponse 5 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonjour,
Pas d'accord avec vous car j'ai déjà réparé une bonne dizaine de cartes de ce type et TOUTES sont reparties sans aucun problème et je peux réparer votre carte si vous me l'envoyez !

Acheter une carte neuve oui mais potentiellement le problème restera le même car il s'agit d'un risque de design pas de fiabilité de composants et donc le risque sur une carte neuve est identique à celui sur votre carte actuelle !

Maintenant si vous souhaitez mettre une carte neuve pas de problème.
Cordialement.
mamigas
06 octobre 2016 à 08:52
Réponse 6 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch


Invité
invité
Bonsoir,
Merci de votre proposition dans ce cas comment procédez-vous ?
Vous pouvez fournir la pièce ?
Je me la procure et vous l'envoie avec la carte ?
Et comment vous dédommager ?
Merci.
Cordialement.
06 octobre 2016 à 17:11
Réponse 7 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonsoir.
Demandez mon adresse mail à l'administrateur du forum, puis contactez-moi alors je vous fournirai un document qui expliquera toute la procédure.
Note, je suppose que pour avoir mon adresse il faut d'abord vous inscrire sur le forum ??? à voir avec l'administrateur.
Bien cordialement.
mamigas
06 octobre 2016 à 18:20
Réponse 8 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Bricovidéo
Administrateur
Bricovidéo
9 828 messages
Bonsoir à tous,
Oui il faut vous inscrire, car nous ne publions pas les adresses email sur les forums, une fois inscrit répondez ci-dessous avec une phrase du type : "Ça y est je suis inscrit", et nous vous ferons parvenir l'adresse email de Mamigas.
Cordialement. Manu, bricovideo.com
06 octobre 2016 à 20:02
Réponse 9 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonsoir.
Il semble que vous êtes inscrit sous le pseudo RUNNERB ???? ou alors je n'ai pas tout compris.
Si tel est le cas demandez mon email à l'administration du site.
J'ai peut-être "loupé" une étape... qui sait ?
Cordialement.
mamigas
06 octobre 2016 à 21:24
Réponse 10 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

RUNNERB
Membre inscrit
RUNNERB
4 messages
Bonsoir,
Merci, mais oui je suis inscrit.
Cordialement.

RUNNERB
Membre inscrit
06 octobre 2016 à 21:24
Réponse 11 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

RUNNERB
Membre inscrit
RUNNERB
4 messages
Bonsoir,
Oui effectivement c'est bien ça.
Administrateur pouvez-vous me communiquer l'adresse mail de Mamigas ?
Merci.
Cordialement.
06 octobre 2016 à 21:28
Réponse 12 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Bricovidéo
Administrateur
Bricovidéo
9 828 messages
Bonsoir RUNNERB,
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement. Patrice Bricovideo.com
06 octobre 2016 à 21:51
Réponse 13 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Geo480
Membre inscrit
Geo480
6 messages
Bonsoir.
Je déterre le post.
J'ai exactement le même souci avec la même carte.
J'ai donc acheté un stock de résistance, 25 pour 4,50€ port compris.

Je la ressoude cette après-midi, boum elle grille direct.
Donc à lire plus haut, j'ai un autre souci.

Est-ce que Mamigas est encore dans le coin ? biggrin
29 juin 2017 à 22:56
Réponse 14 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonjour,
vous avez acheté 25 R de 100 ohms bien mais quel type et marque de R avez vous acheté ? il faut de l'anti surge flame proof
de tte façon si ça recrame bien sûr il y a un autre problème avec la partie HT (+325v) de l'alim) impossible à définir plus via internet .... je ne suis pas (encore) devin smile smile
mesurez la RESISTANCE entre les 2 bornes de la capa de filtrage le 100µF/400v
Bien cordialement.
mamigas

30 juin 2017 à 08:17
Réponse 15 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Geo480
Membre inscrit
Geo480
6 messages
Alors, j'ai commandé cette résistance :
Series Axial Fixed Resistor 100Ω ±5% 3W ±300ppm/°C

Désolé pour le lien à rallonge.
Pour la capa, j'ai mesuré sa résistance, j'ai 20 Ohms.
Je n'ai pas un multimètre qui me permet de mesurer directement sur la carte le condo sans le démonter.

J'ai continué mes tests hier soir, j'ai cramé quelques résistances, et j'ai compris que c'est en branchant une connexion sur la carte que la résistance flambe, toutes les autres connexions branchées, aucun souci.
Je n'arrive pas à trouver le plan de cette carte, une idée ? réf AKO 709004
30 juin 2017 à 09:12
Réponse 16 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Geo480
Membre inscrit
Geo480
6 messages

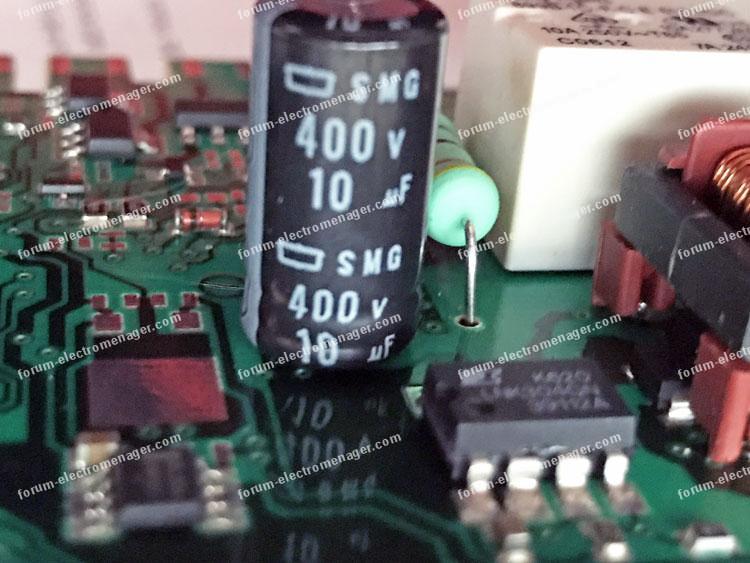

La capacité c'est une 400V 10µF.

Pour agrandir l'image, cliquez dessus.
capacité 10µF 400V

30 juin 2017 à 10:01
Réponse 17 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonjour
par sûr que les R de chez TE connectivity soient adaptées mais bon.

On ne doit pas parler de la même carte.
Je fais réf à la carte qui est en photo sur le 1er post celui du 4/10/16 objet question 17843 et sur cette carte c'est bien un 100µ /400v qui est dessus carte fabriquée par MTO ( groupe siemens Bosch).

Votre carte est différente de celle objet de la question initiale.

Ne cherchez pas le schéma de la carte vous ne le trouverez pas ! si vous le voulez faites comme moi : papier crayon loupe et aiguilles traversantes +10 à 15h de boulot pour le relever le mettre en forme et l'analyser.
Ne connaissant pas le réf de votre modèle ne peux pas en dire plus.
Cordialement.
mamigas
30 juin 2017 à 13:21
Réponse 18 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Geo480
Membre inscrit
Geo480
6 messages
Pour la résistance, c'est identiquement la même que celle sur la carte.

Vous ne m'avez pas répondu, comment savoir si la capa est HS ?
Et si elle est HS, elle peut ainsi faire cramer la résistance ?

Merci pour vos réponses.
30 juin 2017 à 13:54
Réponse 19 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonjour !!

Pas de pb pour la R vous faites ce que vous voulez moi je vous dis que ce n'est pas le bon type point barre
pour le reste un film metal n'a jamais été anti surge et ne résiste pas aux courants in rush à la mst ça vous suffit ? (c'est pas pour rien que je fais 24H de power cycling sur les cartes que je répare).

Que voulez-vous que je vous réponde ?
Votre carte n'est pas celle de la question initiale je ne connais même pas sa réf.

Pour savoir si capa HS il faut le schéma de la carte et savoir ce qui est en // en charge avec la capa.
Vous ne souhaitez pas donner la ref machine alors pas de pb tout ce que je pourrai dire en plus serait du "pipeau".
Je suis tech et je raisonne à partir de concret et de plan pas à partir de suppositions.
cdlt
30 juin 2017 à 14:36
Réponse 20 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Geo480
Membre inscrit
Geo480
6 messages
Si ça vous pose problème de me répondre correctement, pas de soucis, je viens ici pour chercher de l'aide pas pour me faire agresser.
J'ai mis la réf de la carte un peu plus haut, mais apparemment vous ne lisez pas non plus ce que j'écris.
La réf de la carte est AKO 709004 et le lave vaisselle un BOSCH SGV33E13EU/74
Après on est sur un forum d'entre aide, et vous utilisez des termes techniques que très peu de personnes ici peuvent comprendre.

Pour agrandir l'image, cliquez dessus.
carte est AKO 709004

30 juin 2017 à 14:43
Réponse 21 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

mamigas
Membre inscrit
mamigas
2 955 messages
Bonjour,
mon intention n'est pas d'agresser qui que ce soit mais de répondre dans la mesure de mes connaissances, à question technique réponse technique.
Ça y est avec la photo complète, je connais bien votre carte mais sous une autre référence mais peu importe.

Vous posez une question technique de savoir si la capa de filtrage 10µF/400v est HS puisque les composants sur la carte ne sont pas repérés je dois utiliser des termes techniques j'en suis désolé.

Il faut tester :
diode roue libre type RJ06 en direct et inverse
diode transzorb snubber type SR00AA
primaire du transformateur flyback qui est un Epcos T0526 ( la ref est marquée dessus )
enfin l'espace drain source du circuit power switcher.

Enfin une remarque :
Après on est sur un forum d'entre aide, et vous utilisez des termes techniques que très peu de personnes ici peuvent comprendre.
mais vous souhaiteriez avoir le schéma
Je n'arrive pas à trouver le plan de cette carte, une idée? réf AKO 709004
Je ne vois pas bien l'utilité du schéma si les termes techniques vous "donnent des boutons".
cdlt
mamigas
30 juin 2017 à 17:46
Réponse 22 d'un contributeur de Bricovideo

Recherche valeur et puissance résistance lave vaisselle Bosch

Geo480
Membre inscrit
Geo480
6 messages
Les termes techniques ne sont pas un problème pour moi, je parle en général.
Je me mets à la place de tout un chacun qui viendrait lire le forum pour se dépanner.

Merci pour votre réponse qui me permet d'avancer.
30 juin 2017 à 17:59
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Électroménager

  • 1. Lave vaisselle Bosch résistance HS Circuit imprimé
    N°18322 : Bonjour. Du jour au lendemain le lave vaisselle (Bosch SPS50E22EU/07) ne s'allume plus, plus rien... J'ai démonté le Module de puissance et la résistance à plusieurs couleurs a cramé. Est-il possible de la faire réparer...
  • 2. Recherche valeur de résistance lave-vaisselle Bosch
    N°17975 : Bonjour, J'ai un lave-vaisselle Bosch E-nr - SRS46T12EU/15 et je voudrai connaitre la valeur d'une résistance sur le module de commande (réf : 00642724). La résistance est fendue et sa valeur ohmique est nulle. C'est une...
  • 3. Réparation carte puissance lave vaisselle
    N°18516 : Bonjour, J'ai un problème avec mon lave-vaisselle, il ne s'allume plus. Après de multiples démontages je suis arrivé au niveau du module de puissance duquel j'ai extrait la carte. Le module est le MELECS n° EPG60120. La...
  • 4. Lave vaisselle Bosch résistance HS sur module de puissance
    N°17873 : Bonjour. Pour Mamigas, J'ai pas mal feuilleté les pages concernant vos réponses et j'ai pu voir que je ne suis pas le seul à avoir ce problème, donc comme les autres, du jour au lendemain le lave vaisselle ne s'allume plus,...
  • 5. Lave vaisselle Bosch SMS53M58FF ne s'allume plus
    N°20127 : Bonjour. Mon lave vaisselle Bosch SMS53M58FF ne s'allume plus. Rien ne s'affiche quand on le branche au secteur et en eau, pas de bruit inerte rien sur l'afficheur. J'ai déjà remplacé la carte électronique au niveau du...
  • 6. Résistance HS carte puissance lave-vaisselle Bosch
    N°20053 : Bonjour. Mon lave vaisselle Bosch ne s'allume plus après démontage de la carte puissance, je vois que la résistance de 100 ohms est HS, après recherche sur le site je suppose qu'il y a un autre problème. Serait-il possible...
  • 7. Panne lave vaisselle Electrolux ESF65031W
    N°16634 : Bonjour. Gros problème sur mon lave vaisselle Electrolux ESF 65031W, il a 3 ans. Le cadran sur la porte n'affiche plus rien et aucun bouton ne fonctionne, pourtant il y a bien du courant à la prise. Est-ce que quelqu'un...
  • 8. Résistance carte de puissance cramée lave-vaisselle Siemens
    N°18944 : Bonjour, Mon lave-vaisselle ne fonctionne plus. Après l’avoir démontée j’ai constaté qu’une résistance de la carte de puissance est cramée. Est-ce possible de réparer cette carte en changeant uniquement le...
  • 9. Lave vaisselle Bosch silence plus SMS50M02EU ne s'allume plus
    N°18974 : Bonjour, Suite à une fuite sur le joint circulaire du bloc PVC sous le lave vaisselle, j'ai remplacé ce bloc PVC dont je ne connais plus le nom mais persiste une panne électrique. En effet le lave vaisselle ne s'allume...
  • 10. Lave vaisselle VIVA ne s'allume plus
    N°19681 : Bonjour, Lors de la mise sous tension mon lave vaisselle encastrable VIVA VVD64N03EU, qui a 5 ans, plus rien ne s'allume. Après vérification de divers éléments (pompe de vidange, fils électriques...), j'ai finalement...
>>> Résultats suivants pour : Recherche valeur et puissance résistance lave vaisselle Bosch >>>



information Informations sur le forum Électroménager information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
