Connecteur externe plancha sécurité des enfants

17503

Question branchement électrique : Connecteur externe plancha sécurité des enfants

Invité

Bonjour,

J'ai à la maison une plancha qui se connecte au secteur avec une prise comme celle ci-dessous :

https://www.google.es/search?q=tristar+connecteur+plancha+amovible&source=lnms&tbm=isch&sa=X&ved=0ahUKEwi1wK-Ut4TNAhVLKywKHWDoAKYQ_AUIBygB&biw=1600&bih=815#imgrc=hL1yJS9U5a49YM%3A

Question, pour la sécurité de mes enfants.
Si cette prise est branchée au secteur, thermostat allumé mais pas connectée sur la plancha, il y a t-il du courant qui passe sur la tige.
Merci.

31 mai 2016 à 15:50

Réponse 1 d'un contributeur du forum

Connecteur externe plancha sécurité des enfants

Bricovidéo
Administrateur

13 503 messages

Bonjour à toutes et à tous.
Pour information à cet emplacement sera publiée l’image du jour BricoVidéo.
Cordialement.
L’équipe de BricoVidéo.

31 mai 2016 à 16:25

Réponse 2 d'un contributeur du forum

Connecteur externe plancha sécurité des enfants

GL
Membre inscrit

31 174 messages

Bonjour. On ne voit pas ce qu'est cette tige, le lien mène à beaucoup d'images de plancha.
Il faudrait apporter des précisions.
Peut-être évoquez-vous la fiche femelle classique à 3 pôles ? Une photo aiderait à la compréhension.
A suivre.
Cordialement.

31 mai 2016 à 20:11

Réponse 3 d'un contributeur du forum

Connecteur externe plancha sécurité des enfants

Invité

Bonjour,

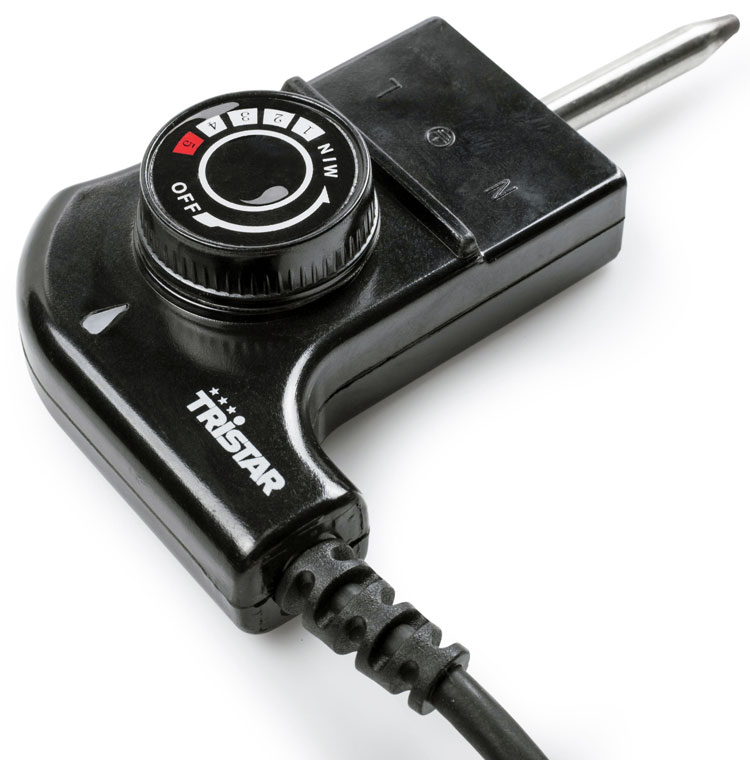

Il s'agit de la prise en photo ci-dessous :

Pour agrandir l'image, cliquez dessus.


Merci d'avance de votre aide.
Christian.

01 juin 2016 à 12:37

Réponse 4 d'un contributeur du forum

Connecteur externe plancha sécurité des enfants

GL
Membre inscrit

31 174 messages

Bien reçu Christian.
C'est une fiche inconnue. Néanmoins, s'agissant de la liaison secteur, on repère un bouton de réglage de la température, sans savoir comment cela fonctionne, une broche centrale connectant la terre, et deux alvéoles pour phase et neutre cachées sur la photo.
Conclusion : pas de danger avec la broche centrale de terre.
Le constructeur n'aurait eu le droit de mise sur le marché si la broche pouvait engendrer un danger électrique pour les personnes.
Cordialement.

01 juin 2016 à 19:17

Réponse 5 d'un contributeur du forum

Connecteur externe plancha sécurité des enfants

Invité

Bonjour,

Cette tige a deux fonctions :
- Mise à la terre de l'appareil
- Sonde de température pour le thermostat, ce qui explique pourquoi la broche est sensiblement plus volumineuse et longue (elle renferme le bulbe du thermostat).
Ainsi vous saurez comment cela fonctionne...

06 juin 2016 à 19:47

Réponse 6 d'un contributeur du forum

Connecteur externe plancha sécurité des enfants

GL
Membre inscrit

31 174 messages

Merci invité de 19h47. On en sait plus. Seul le symbole terre apparaît sur le boitier.
Pas idiot comme système.
Cordialement.

06 juin 2016 à 22:45
