Question Dépannage Électroménager : Test bandeau de commande lave-vaisselle Bosch

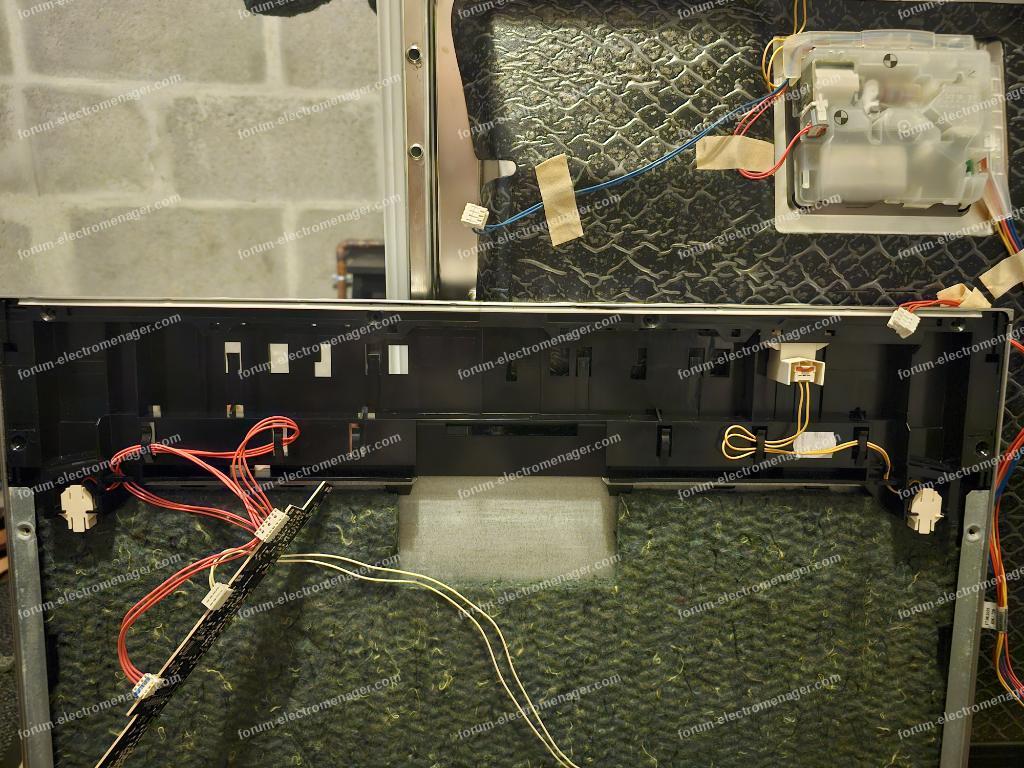

Bonjour.
Lave-vaisselle Bosch Modèle SMV46KX55E/13
En démontant mon lave vaisselle j'ai oublié de débrancher la prise... je me suis pris un coup de bourre, je l'ai débranché et ait continué mes opérations (je démontais la porte).
Problème : Au moment de rebrancher mon lave vaisselle je m'aperçois que plus rien ne s'allume...
Je souhaiterais tester :
Mon bandeau de prise en branchant une alimentation 12VDC directement dessus mais je ne possède pas le schéma de la carte
Le module de puissance afin de voir s'il délivre les bonnes tensions mais idem je ne possède pas le schéma.
Pourriez-vous m'aider ?
Ou m'indiquer une autre panne possible ?
Je ne pense pas m'être trompé en rebranchant les connecteurs de la porte il y a des détrompeurs partout.

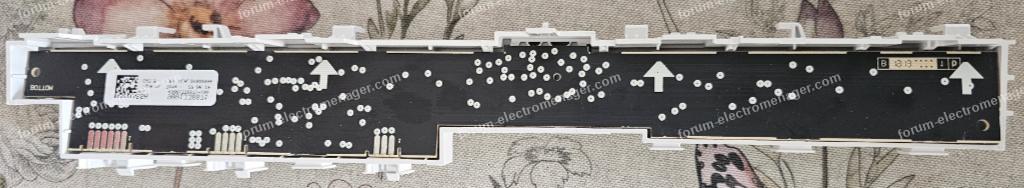

Bandeau : 9001338871
Module puissance EPG70040
Pour agrandir l'image, cliquez dessus.
Lave-vaisselle Bosch Modèle SMV46KX55E/13
En démontant mon lave vaisselle j'ai oublié de débrancher la prise... je me suis pris un coup de bourre, je l'ai débranché et ait continué mes opérations (je démontais la porte).
Problème : Au moment de rebrancher mon lave vaisselle je m'aperçois que plus rien ne s'allume...
Je souhaiterais tester :
Mon bandeau de prise en branchant une alimentation 12VDC directement dessus mais je ne possède pas le schéma de la carte
Le module de puissance afin de voir s'il délivre les bonnes tensions mais idem je ne possède pas le schéma.
Pourriez-vous m'aider ?
Ou m'indiquer une autre panne possible ?
Je ne pense pas m'être trompé en rebranchant les connecteurs de la porte il y a des détrompeurs partout.
Bandeau : 9001338871
Module puissance EPG70040
Pour agrandir l'image, cliquez dessus.
16 août 2025 à 18:17
Réponse 1 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonsoir.
Bandeau alimenté par la carte de contrôle sur le connecteur 3 plots de votre bandeau par la source 13.50 de la carte en partant de la gauche de votre photo masse datai/o +13.50v
Je déconseille d'alimenter le bandeau par un 12v externe car il ne suffit pas d'alimenter il faut envoyer aussi une commande au micro qui est sur le bandeau pour que les leds fonctionnent et laisser le plot data en l'air si source externe,,,,, maintenant comme on dit c'est vous qui voyez
Salut.
Bandeau alimenté par la carte de contrôle sur le connecteur 3 plots de votre bandeau par la source 13.50 de la carte en partant de la gauche de votre photo masse datai/o +13.50v
Je déconseille d'alimenter le bandeau par un 12v externe car il ne suffit pas d'alimenter il faut envoyer aussi une commande au micro qui est sur le bandeau pour que les leds fonctionnent et laisser le plot data en l'air si source externe,,,,, maintenant comme on dit c'est vous qui voyez
Salut.
16 août 2025 à 21:35
Réponse 2 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour, alors il faudrait mieux que je contrôle dans un premier temps le module de puissance.
Je vous poste une photo ce soir afin que vous puissiez m'indiquer comment le contrôler...
Et si je vous envoie une photo des connecteurs branchés sur la porte vous sauriez me dire si je me suis trompé quelque part ?
Dans tous les cas merci de votre retour.
Je vous poste une photo ce soir afin que vous puissiez m'indiquer comment le contrôler...
Et si je vous envoie une photo des connecteurs branchés sur la porte vous sauriez me dire si je me suis trompé quelque part ?
Dans tous les cas merci de votre retour.
17 août 2025 à 12:04
Réponse 3 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonsoir.

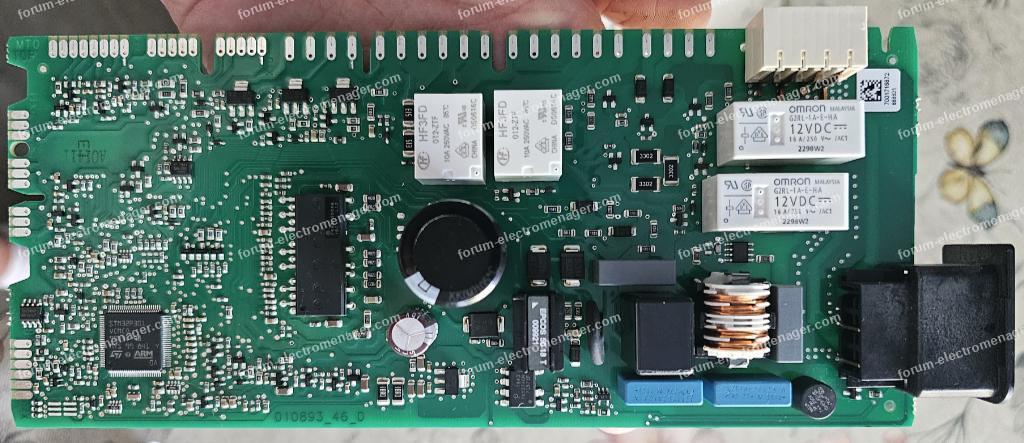

Ci-après la carte de puissance en photo.
Sauriez-vous me dire quelles valeurs contrôler et à quel endroit ?
D'avance merci.
Pour agrandir l'image, cliquez dessus.
Ci-après la carte de puissance en photo.
Sauriez-vous me dire quelles valeurs contrôler et à quel endroit ?
D'avance merci.
Pour agrandir l'image, cliquez dessus.
17 août 2025 à 18:52
Réponse 4 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour.
13.60v +/-0.3v aux bornes du condo 470µF/16v bas droit photo
3.30v +/-0.05 v en sortie du regu marque zldo 17-33 rouge in vert out bleu masse.
Photo jointe.
Pour agrandir l'image, cliquez dessus.
13.60v +/-0.3v aux bornes du condo 470µF/16v bas droit photo
3.30v +/-0.05 v en sortie du regu marque zldo 17-33 rouge in vert out bleu masse.
Photo jointe.
Pour agrandir l'image, cliquez dessus.
17 août 2025 à 22:06
Réponse 5 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour.
Je viens de contrôler tout est OK :
13,6V aux bornes du condo 470uF
3,27V entre borne bleu et chacune des bornes vertes du régulateur.
Je viens de contrôler tout est OK :
13,6V aux bornes du condo 470uF
3,27V entre borne bleu et chacune des bornes vertes du régulateur.
18 août 2025 à 08:24
Réponse 6 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonsoir.

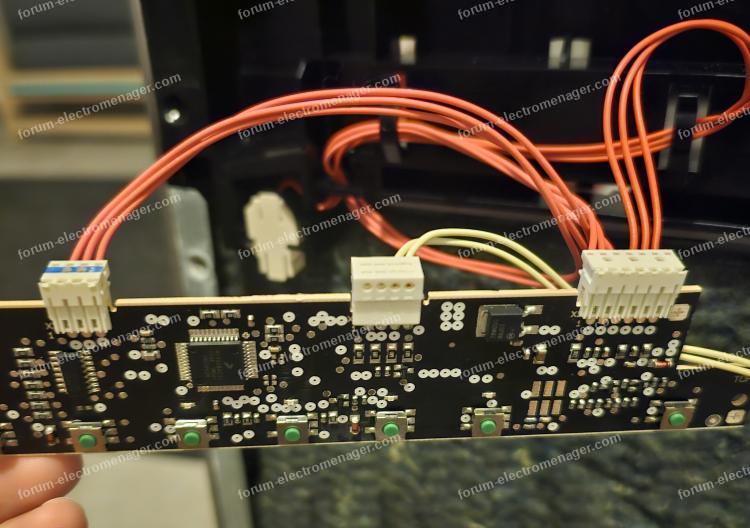

Si carte de contrôle envoie bien le 13.6 v, la masse et le data I/o sur bandeau c'est probablement le micro du bandeau qui est out (photo jointe) ou la régu 5v du bandeau car je suppose bien sur que vous avez testé toute la partie connectique entre carte de contrôle et les autres cartes ?
Cordialement.
Pour agrandir l'image, cliquez dessus.
Si carte de contrôle envoie bien le 13.6 v, la masse et le data I/o sur bandeau c'est probablement le micro du bandeau qui est out (photo jointe) ou la régu 5v du bandeau car je suppose bien sur que vous avez testé toute la partie connectique entre carte de contrôle et les autres cartes ?
Cordialement.
Pour agrandir l'image, cliquez dessus.
18 août 2025 à 21:32
Réponse 7 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour.
Je vous avouerais que je n'ai pas tout recontrôlé niveau connectique...
Je pensais avoir un peu tiré sur les fils du bouton marche donc j'avais fait leur continuité jusqu'à la carte de puissance (j'avais également contrôlé son fonctionnement correct -> OK par impulsion).
Je peux cependant faire une continuité de chaque connecteur porte vers les connecteurs carte se puissance, je ferais cela ce soir. Niveau raccordement voici comment j'avais procédé + le connecteur volant avec 2 fils bleu vers bouton marche (à droite de ma photo avec les fils jaunes) et le connecteur volant avec 3 fils rouges vers le connecteur porte avec 3 fils rouges allant vers le bandeau, situé à gauche de la photo.

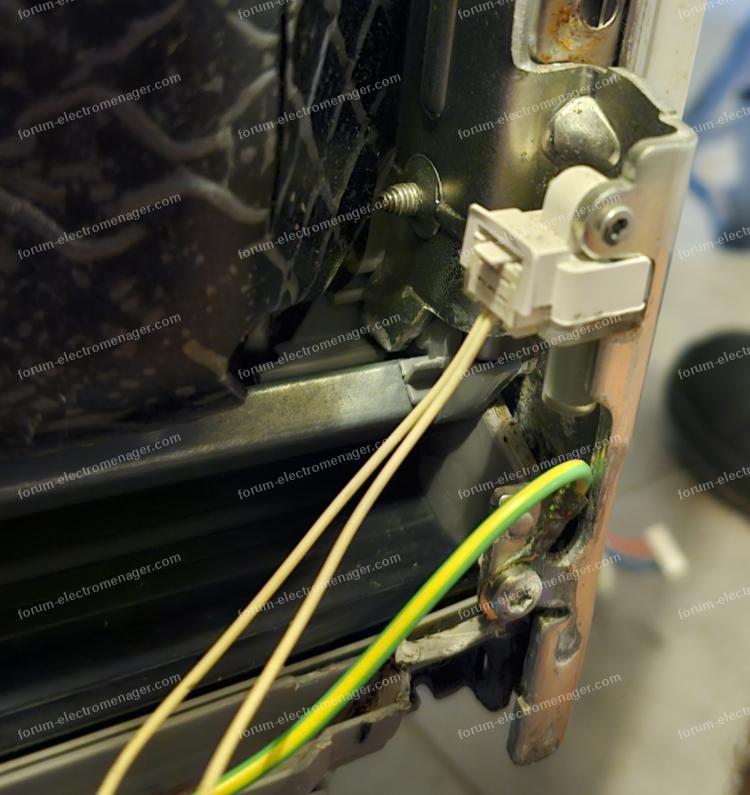

Pour mon information le connecteur avec les 2 fils blancs ne sert qu'à amener une masse ?
Pour son contrôle je peux faire la continuité avec la carcasse ?
Pour agrandir les images, cliquez dessus.
Je vous avouerais que je n'ai pas tout recontrôlé niveau connectique...
Je pensais avoir un peu tiré sur les fils du bouton marche donc j'avais fait leur continuité jusqu'à la carte de puissance (j'avais également contrôlé son fonctionnement correct -> OK par impulsion).
Je peux cependant faire une continuité de chaque connecteur porte vers les connecteurs carte se puissance, je ferais cela ce soir. Niveau raccordement voici comment j'avais procédé + le connecteur volant avec 2 fils bleu vers bouton marche (à droite de ma photo avec les fils jaunes) et le connecteur volant avec 3 fils rouges vers le connecteur porte avec 3 fils rouges allant vers le bandeau, situé à gauche de la photo.
Pour mon information le connecteur avec les 2 fils blancs ne sert qu'à amener une masse ?
Pour son contrôle je peux faire la continuité avec la carcasse ?
Pour agrandir les images, cliquez dessus.
19 août 2025 à 07:40
Réponse 8 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonsoir.
Je viens de contrôler les fils : les 3 fils rouges et les 2 fils bleus qui arrivent sur la porte viennent bien du même connecteur sur la carte de puissance, la continuité est OK.
Par contre je me demande à quoi servent les 2 fils blancs, j'ai l'impression qu'ils ne sont raccordés à rien...(ils arrivent sur un connecteur situé sur le côté de l'appareil, voir photo).
Pour agrandir l'image, cliquez dessus.
Je viens de contrôler les fils : les 3 fils rouges et les 2 fils bleus qui arrivent sur la porte viennent bien du même connecteur sur la carte de puissance, la continuité est OK.
Par contre je me demande à quoi servent les 2 fils blancs, j'ai l'impression qu'ils ne sont raccordés à rien...(ils arrivent sur un connecteur situé sur le côté de l'appareil, voir photo).
Pour agrandir l'image, cliquez dessus.
19 août 2025 à 20:17
Réponse 9 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour.
Je ne comprends plus rien.
Les 2 fils bleus qui sont l'inter marche arrêt doivent aller sur le connecteur C03 de la carte connecteur à 6 fils
2 bleus inter marche arrêt bouton poussoir a contact ponctuel.
2 jaunes capteur hall de la porte détection porte ouverte ou fermée.
2 rouges bobine ajout produit de rinçage (connecté haut tension 325v).
Maintenant les 3 fils rouges vont en principe sur le connecteur C07 ou C08 de la carte de contrôle qui n'est pas le même connecteur.
Postez une photo de votre carte de contrôle (puissance) où on voit ces branchements 2 bleus 3 rouges sur le même connecteur.... !
Pour les 2 blancs qui partent du bandeau ils vont en principe à la led témoin de mise sous tension.
Je suis "largué" par vos explications.
mamigas
Je ne comprends plus rien.
Les 2 fils bleus qui sont l'inter marche arrêt doivent aller sur le connecteur C03 de la carte connecteur à 6 fils
2 bleus inter marche arrêt bouton poussoir a contact ponctuel.
2 jaunes capteur hall de la porte détection porte ouverte ou fermée.
2 rouges bobine ajout produit de rinçage (connecté haut tension 325v).
Maintenant les 3 fils rouges vont en principe sur le connecteur C07 ou C08 de la carte de contrôle qui n'est pas le même connecteur.
Postez une photo de votre carte de contrôle (puissance) où on voit ces branchements 2 bleus 3 rouges sur le même connecteur.... !
Pour les 2 blancs qui partent du bandeau ils vont en principe à la led témoin de mise sous tension.
Je suis "largué" par vos explications.
mamigas
20 août 2025 à 11:36
Réponse 10 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour, à tout hasard serait il possible d'avoir vos coordonnées (mail) ?
Cela sera peut être plus simple pour converser et je remettrais sur le forum la conclusion de mon affaire
Dans tous les cas je fais un point complet ce soir.
Cela sera peut être plus simple pour converser et je remettrais sur le forum la conclusion de mon affaire
Dans tous les cas je fais un point complet ce soir.
20 août 2025 à 12:22
Réponse 11 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonsoir.
J'ai réalisé les différents relevés.

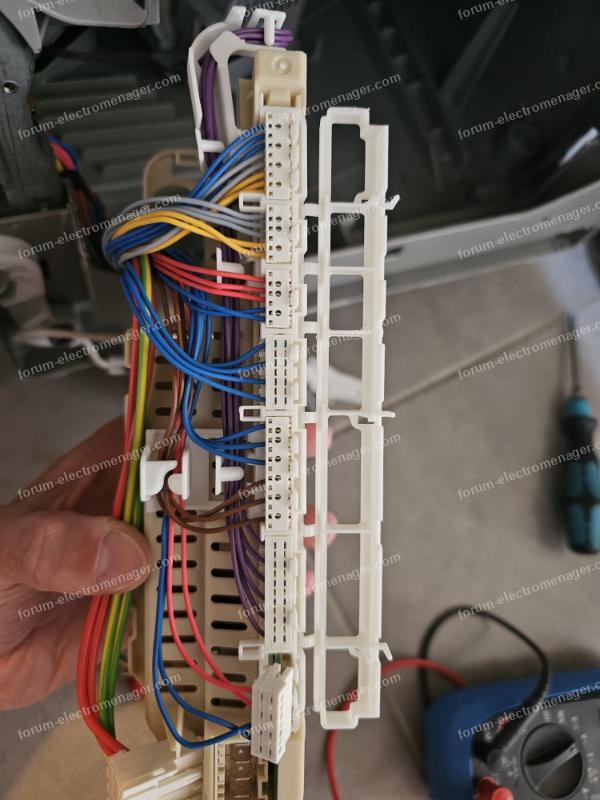

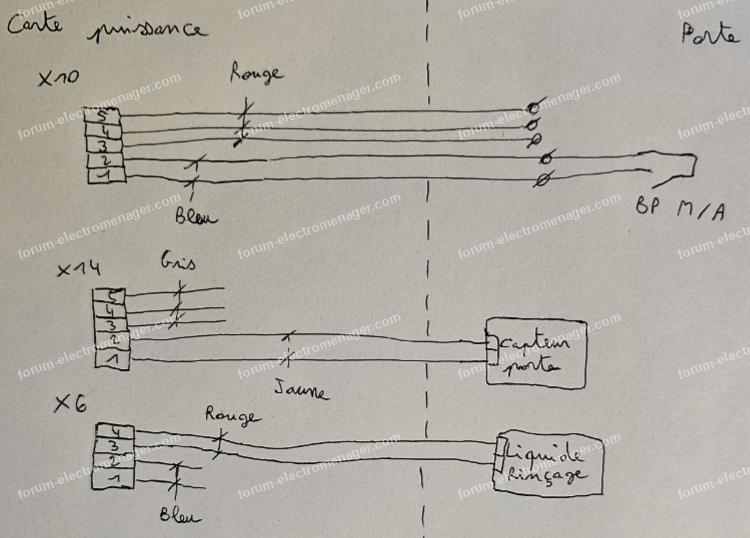

Ci-joint schéma + photos de la carte de puissance :

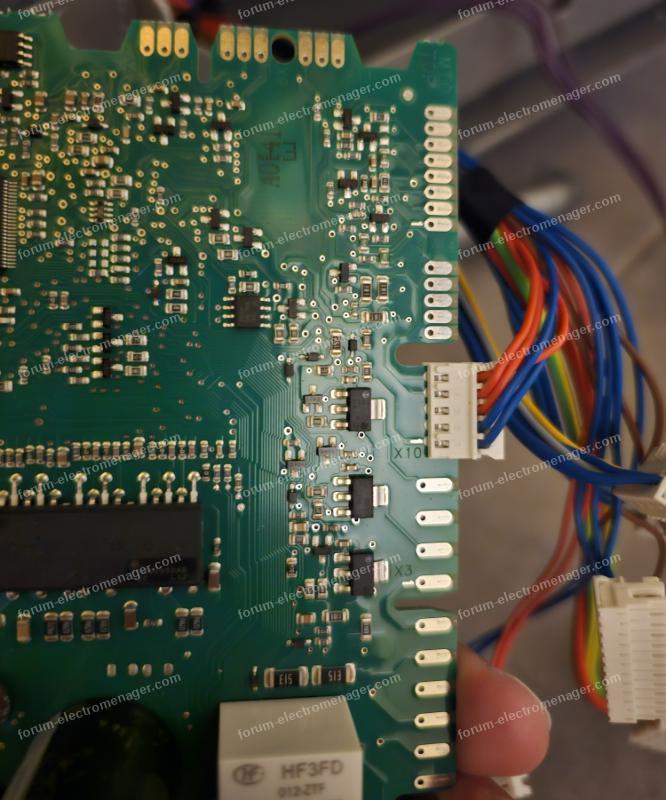

Une montrant carte démontée le positionnement du connecteur X10 "2 fils bleus 3 fils rouges"

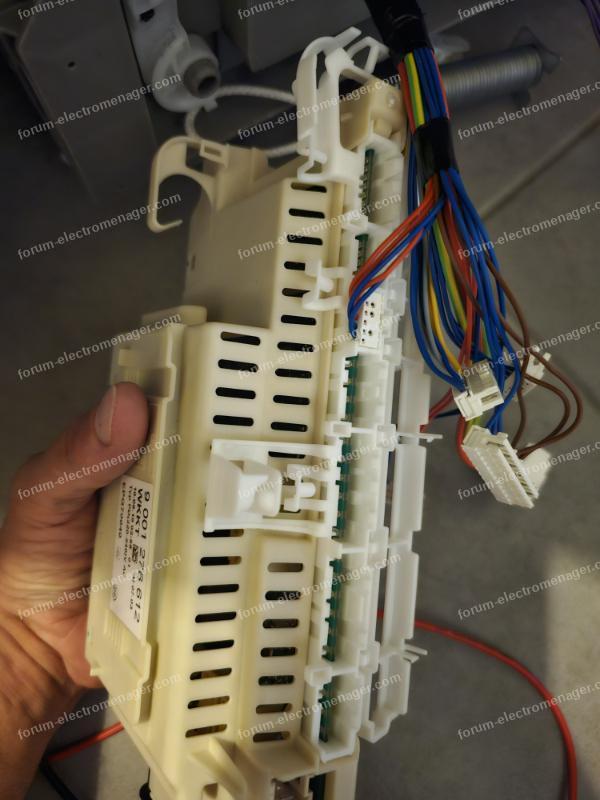

Une avant débranchement.
Effectivement les 2 blancs doivent être pour la LED
Après si tout est OK et que le bandeaux est HS je peux tenter de le recommander ?
Encore désolé et merci à vous.
Pour agrandir les images, cliquez dessus.
J'ai réalisé les différents relevés.
Ci-joint schéma + photos de la carte de puissance :
Une montrant carte démontée le positionnement du connecteur X10 "2 fils bleus 3 fils rouges"
Une avant débranchement.
Effectivement les 2 blancs doivent être pour la LED
Après si tout est OK et que le bandeaux est HS je peux tenter de le recommander ?
Encore désolé et merci à vous.
Pour agrandir les images, cliquez dessus.
20 août 2025 à 21:07
Réponse 12 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour.
Pas de problème pour donner mon adresse à Soledango ;
J'ai enfin compris vous avez le carte 7066 88005 alors que me référais à une autre carte (d001 794_B)
De fait d’après le schéma de cette carte 7066.... que j'ai relevé.
X10-1 et 2 bouton poussoir marche arrêt fils bleus ou jaunes les autres 3 fils rouges.
x10-3 data envoyé vers carte bandeau
x10-4 tension continue de l'ordre de 3.80v fabriquée à partir du 13.60v commuté
x10-5 masse tension ( qui n'est pas la terre)
Pour le reste de votre schéma je pense que c'est x13 et pas x14 et pour x6 c'est ok les 2 rouges pilotent la bobine du dispenser.
Cordialement.
mamigas
Pas de problème pour donner mon adresse à Soledango ;
J'ai enfin compris vous avez le carte 7066 88005 alors que me référais à une autre carte (d001 794_B)
De fait d’après le schéma de cette carte 7066.... que j'ai relevé.
X10-1 et 2 bouton poussoir marche arrêt fils bleus ou jaunes les autres 3 fils rouges.
x10-3 data envoyé vers carte bandeau
x10-4 tension continue de l'ordre de 3.80v fabriquée à partir du 13.60v commuté
x10-5 masse tension ( qui n'est pas la terre)
Pour le reste de votre schéma je pense que c'est x13 et pas x14 et pour x6 c'est ok les 2 rouges pilotent la bobine du dispenser.
Cordialement.
mamigas
21 août 2025 à 09:57
Réponse 13 forum dépannage électroménager
Test bandeau de commande lave-vaisselle Bosch
Bonjour Soledango.
Les coordonnées de mamigas1 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas1 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
21 août 2025 à 11:17
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Réparation carte puissance lave vaisselle
- N°18516 : Bonjour. J'ai un problème avec mon lave-vaisselle, il ne s'allume plus. Après de multiples démontages je suis arrivé au niveau du module de puissance duquel j'ai extrait la carte. Le module est le MELECS n° EPG60120. La...
- 2. Lave vaisselle Bosch SMS53M58FF ne s'allume plus
- N°20127 : Bonjour. Mon lave vaisselle Bosch SMS53M58FF ne s'allume plus. Rien ne s'affiche quand on le branche au secteur et en eau, pas de bruit inerte rien sur l'afficheur. J'ai déjà remplacé la carte électronique au niveau du...
- 3. Lave-vaisselle Bosch résistance HS Circuit imprimé
- N°18322 : Bonjour. Du jour au lendemain mon lave-vaisselle (Bosch SPS50E22EU/07) ne s'allume plus, plus rien... J'ai démonté le Module de puissance et la résistance à plusieurs couleurs a cramé. Est-il possible de la faire réparer...
- 4. Câbles débranchés lave-vaisselle Bosch
- N°22389 : Bonjour. La porte, démontée, de mon lave-vaisselle Bosch Sms69n02ff/98 est tombée, arrachant des câbles que je n'avais pas encore débranchés, et cassant, curieusement, un connecteur (une cosse, je ne sais pas quel est le...
- 5. Problème lave vaisselle Bosch SGS 55E22EU/31
- N°14735 : Bonsoir à tous, J'ai une panne sur mon lave vaisselle Bosch SGS 55E22EU/31 assez sournoise. Voilà les symptômes, la machine se remplit d'eau, évacue et recommence à se remplir ça ne s'arrête jamais et le voyant rouge...
- 6. Lave-vaisselle Bosch ne s'allume plus panne carte électronique
- N°22521 : Bonsoir. Je repose ici une question publiée à la fin d'un post relativement long et qui n'est sans doute plus suivi. Réparation carte puissance lave vaisselle J'ai une panne sur mon lave-vaisselle Bosch...
- 7. Panne allumage lave-vaisselle Bosch SM6P1B
- N°19471 : Bonjour. Mon lave-vaisselle Bosch (Type SM6P1B) ne s'allume plus. La prise d'alimentation électrique est OK, l'arrivée d'eau aussi. Que faire svp ? Merci d'avance.
- 8. Lave vaisselle Arthur Martin Electrolux ne chauffe plus
- N°1291 : Bonjour. Mon lave-vaisselle Electrolux asf 2650 ne chauffe plus et je n'ai pas de plans techniques. Quelqu'un pourrait-il m'aider svp ?
- 9. Lave vaisselle Bosch SGS66M72FF/80 ne s'allume plus
- N°22778 : Bonjour à toutes et à tous. Je me décide à demander de l'aide après avoir écumé les forums/vidéos/tutos etc... Mon lave vaisselle (qui était programmé pour tourner la nuit) s'est arrêté avant d'avoir terminé. J'ai...
- 10. Lave-vaisselle Bosch Silence Plus avec code panne E24
- N°12543 : Bonjour Je possède un lave-vaisselle de marque Bosch modèle Silence Plus (<2 ans) et quel que soit le programme demandé, la machine commence le cycle (vidange) et deux minutes après, l'affichage indique "e24" et la led...
- 11. Lave vaisselle Bosch SGV46MO3EP ne s'allume plus
- N°19637 : Bonjour et Bonne Année à tous. :smile: Pour ce début d'année mon lave vaisselle Bosch SGV46MO3EP (tout intégré) ne s'allume plus... du jour au lendemain plus aucun affichage alors qu'il fonctionnait parfaitement même si...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
