Bonjour.

J'ai un sèche linge Whirlpool AZB8670. Il s'est mis en erreur F4.
Après avoir testé le thermostat de la résistance, il s'avère HS.

Quelqu'un saurait-il me dire où je peux en trouver un pour le remplacer ?
Je trouve que la résistance entière à vendre, mais pour 100 Euros je préfère changer mon sèche linge.

Je vous mets en photo le thermostat.
Merci d'avance.

26 février 2021 à 09:45

Réponse 1 du forum électroménager

Thermostat sèche linge Whirlpool

Bricovidéo
Administrateur

13 515 messages

Bonjour,
Nous n'avons pas reçu la photo que vous mentionnez dans votre question.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum dépannage électroménager.

26 février 2021 à 11:38

Réponse 2 du forum électroménager

Thermostat sèche linge Whirlpool

Julien76700
Membre inscrit

2 messages

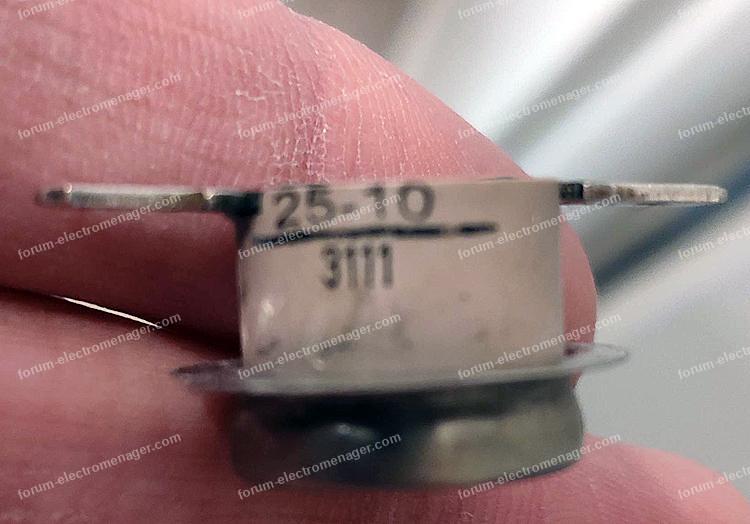

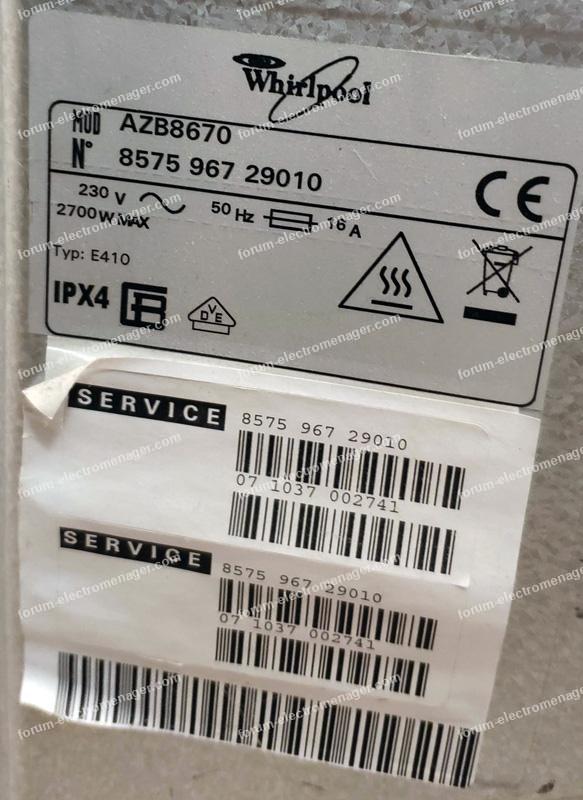

Voilà les photos.

Pour agrandir les images, cliquez dessus.

26 février 2021 à 12:27

Réponse 3 du forum électroménager

Thermostat sèche linge Whirlpool

GL
Membre inscrit

31 236 messages

Bonjour Julien76700. Il doit y avoir 2 thermostats bimétalliques Klixon 210/260°C.
Avec les mots clé klixon 3111 on arrive là :
https://www.pieces-tout-electromenager.com/thermostats-sondes/387-thermostats-klixon-seche-linge-whirlpool-laden.html
Cordialement.

26 février 2021 à 14:04

Réponse 4 du forum électroménager

Thermostat sèche linge Whirlpool

mamigas
Membre inscrit

3 451 messages

Bonjour.
La seule info que donne votre photo c'est de dire que le Thermostat a été fabriqué en semaine 25 de 2010 l'autre étant un code article !
Le remplacer pourquoi pas.
Ce thermostat limiteur TL est de type NF (normalement fermé) température d'ouverture 165°C +/-5°C il est en principe de type NON réarmable cad qu'une fois ouvert il est HS.... mais bon en bricolant on peut le réarmer, ne me demandez pas comment.

Maintenant demandez à votre moteur de recherche de trouver cet article que vous mettiez un 165°c ou un 170 voire 180 pas de problème mais pas plus.

Il faut savoir que pour une question de "pseudo sécurité" cet article n'est pas vendu en pièce détachée par le constructeur, si problème faut remplacer le bloc résistances en entier...
Maintenant si ce TL a déclenché il y a une cause qu'il serait bon de trouver peut-être un problème de ventilation du bloc de chauffe ???
A+

26 février 2021 à 14:08

Réponse 5 du forum électroménager

Thermostat sèche linge Whirlpool

mamigas
Membre inscrit

3 451 messages

Bonsoir.
Je peux me tromper mais à mon avis sur les SL de la famille AZBxxx (Zephyr) il n'y a qu'un thermostat limiteur noté TL sur le bloc de chauffe, l'autre composant sur le bloc est la sonde de température SET2.
La doc technique précise que ce TL est spécifié ouverture à 165°c +/-5.
Je joins le schéma de principe de ce SL.
Bonne soirée.
mamigas

schema azb 8670.pdf

26 février 2021 à 18:29

Réponse 6 du forum électroménager

Thermostat sèche linge Whirlpool

GL
Membre inscrit

31 236 messages

Bonjour Mamigas. Effectivement, en l'absence de doc technique, et en se fiant à ce document, on peut confondre le klixon et le senseur de température https://sav-pem.eu/13928-resistance-481010669313-pour-seche-linge-whirlpool-azb-trk.html
Apparemment, il n'est pas certain que ces composants soient disponibles indépendamment de la résistance.
Mais 100 € est moins cher qu'un SL neuf (400 à > 500 €), sauf si l'on choisit du bas de gamme.
Cordialement

26 février 2021 à 21:17

Réponse 7 du forum électroménager

Thermostat sèche linge Whirlpool

mamigas
Membre inscrit

3 451 messages

Bonjour.

Ce composant est facile à trouver et coute moins de 15 Euros.
Il faut effectuer une recherche avec thermostat type NF (ou NC c'est pareil) 165°C et vous trouverez plein d'officines qui proposent ce produit.
Ensuite il faut choisir bien sur un modèle physiquement compatible avec celui à remplacer... mais ça existe.

Bonne recherche.
Rappel : Pour le constructeur Whirlpool en cas de défaillance de TL il faut remplacer tout le bloc de chauffe.

27 février 2021 à 09:58
