Bonjour.
J'ai trouvé des réponses en consultant la question 531 : Problème table cuisson Ariston kti 6114
De faire des tests de tensions (ce que j'ai fait et qui a permis de déterminer qu'un des modules de puissance avait un problème).
Une réponse disait de changer le condensateur C11 (100µf 25V).
C'est ce que j'ai fait, mais en testant le condensateur remplacé, il était bon.
Bref j'ai mis un condensateur neuf, ça ne peut pas faire de mal.

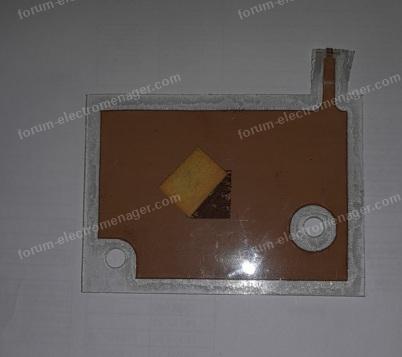

La photo de cette carte (photo1).
Sans cette "pièce" la plaque a l'air de fonctionner.

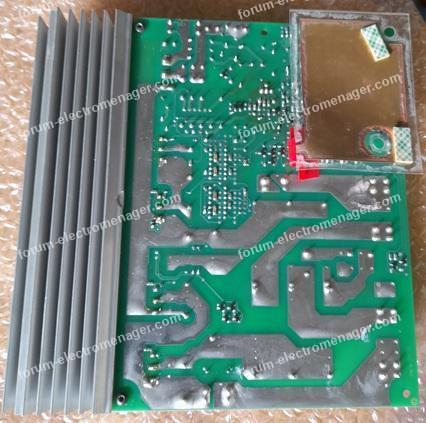

Aujourd'hui j'ai ressoudé cette pièce (photo2). J'ai refait quelques tests depuis, la plaque a l'air de fonctionner.
Donc avec ou sans, la plaque fonctionne.
D'où ma première hypothèse que cette plaque devait faire un court-circuit (au niveau de la soudure).
Je m'interrogeais sur l'utilité de cette pièce.. Peut-être un isolant...
Pour agrandir les images, cliquez dessus.
J'ai trouvé des réponses en consultant la question 531 : Problème table cuisson Ariston kti 6114
De faire des tests de tensions (ce que j'ai fait et qui a permis de déterminer qu'un des modules de puissance avait un problème).
Une réponse disait de changer le condensateur C11 (100µf 25V).
C'est ce que j'ai fait, mais en testant le condensateur remplacé, il était bon.
Bref j'ai mis un condensateur neuf, ça ne peut pas faire de mal.
La photo de cette carte (photo1).
Sans cette "pièce" la plaque a l'air de fonctionner.
Aujourd'hui j'ai ressoudé cette pièce (photo2). J'ai refait quelques tests depuis, la plaque a l'air de fonctionner.
Donc avec ou sans, la plaque fonctionne.
D'où ma première hypothèse que cette plaque devait faire un court-circuit (au niveau de la soudure).
Je m'interrogeais sur l'utilité de cette pièce.. Peut-être un isolant...
Pour agrandir les images, cliquez dessus.
02 septembre 2025 à 19:49
consulter ce sujet Carte électronique plaque à Induction Ariston KTI6114Bonjour.
J'ai une plaque à Induction KTI6114 qui avait un problème de bip au démarrage avec un afficheur qui clignotait.
En faisant des recherches sur le forum, j'ai trouvé des explications et des potentielles solutions.
J'ai dont suivi ces informations et j'ai trouvé un problème sur une des 2 cartes de puissance.
J'ai changer un composant (condensateur).
Malheureusement en remontant la carte de puissance, une petite carte (de la taille d'une carte de crédit) qui était soudé sous la carte de puissance s'est détachée (la soudure a lâchée).
J'ai regardé l'autre carte de puissance, mais cette petite carte n'y était pas.
J'ai quand même remonté tout le système sans ressouder cette carte.
Depuis plus de problème.
La plaque fonctionne correctement.
Je ne pense pas que le problème vienne du condensateur que j'ai remplacé.
J'ai testé le condensateur que j'ai remplacé, et il fonctionne.
Je pense plutôt que cette carte bougeait un peu et faisait un court-circuit.
Est ce que quelqu'un sait quelle est l'utilité de cette carte ?
C'est une carte souple en cuivre et recouverte de plastique.
J'ai l'impression qu'elle était soudée à une patte d'un transistor.
Merci par avance de vos retours.
J'ai une plaque à Induction KTI6114 qui avait un problème de bip au démarrage avec un afficheur qui clignotait.
En faisant des recherches sur le forum, j'ai trouvé des explications et des potentielles solutions.
J'ai dont suivi ces informations et j'ai trouvé un problème sur une des 2 cartes de puissance.
J'ai changer un composant (condensateur).
Malheureusement en remontant la carte de puissance, une petite carte (de la taille d'une carte de crédit) qui était soudé sous la carte de puissance s'est détachée (la soudure a lâchée).
J'ai regardé l'autre carte de puissance, mais cette petite carte n'y était pas.
J'ai quand même remonté tout le système sans ressouder cette carte.
Depuis plus de problème.
La plaque fonctionne correctement.
Je ne pense pas que le problème vienne du condensateur que j'ai remplacé.
J'ai testé le condensateur que j'ai remplacé, et il fonctionne.
Je pense plutôt que cette carte bougeait un peu et faisait un court-circuit.
Est ce que quelqu'un sait quelle est l'utilité de cette carte ?
C'est une carte souple en cuivre et recouverte de plastique.
J'ai l'impression qu'elle était soudée à une patte d'un transistor.
Merci par avance de vos retours.
