Bonjour osos.

On rappelle que les échanges font partie de l'usage du forum.
Cette question est très vague et sans précisions il est impossible de vous aider.
- Quel boîtier d'origine ?
- Pourquoi séparer frigo et LV car si l'installation est bien faite le LV bénéficie d'un circuit dédié ?
- Aucune idée concernant une éventuelle corniche.
Cordialement.

Bonjour Joffo.

Sauf erreur il y a une anomalie.
Le DJ à gauche du rouge alimente les borniers verticaux desquels partent des lignes en nombre, peut-être 4.
Il y a moyen d'ajouter un ID sur le rail du bas tout en identifiant les circuits précités et en leur affectant chacun un DJ.
Le bornier de terre devra être placé ailleurs.
On choisit des ID peignables en vertical, tout en connectant les DJ avec des peignes.
Dans cette configuration les borniers du haut peuvent être supprimés.
Bref, c'est une refonte totale du tableau, pas bien compliquée car les circuits semblent appairés.
Peut-être faudra t-il approvisionner du matériel de marque plus connue.
On vous laisse réfléchir.
Cordialement.

Bonjour Optimal,
Juste une remarque en passant.

Citation :
Le mien est prévu en limite de propriété.

Il s'agit donc du disjoncteur différentiel de branchement 500 mA qui devra être de type S.

Citation :
mon 16mm² d'alimentation pour le 500mA à l'intérieur

Il n'y a pas lieu de rajouter un disjoncteur différentiel en entrée du tableau de répartition, un simple interrupteur sectionneur suffira.
En aval il y aura les interrupteurs différentiels 30 mA instantanés, chacun alimentant un ensemble de disjoncteurs modulaires.
Concernant votre dernière question, l'ami CMT a apporté la réponse.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour VesponeGTR, et merci pour votre retour.
Les soudures tiendront, bien que pas franchement de qualité à laquelle on s'attend.
On s'étonne que des déchets de soudure aient pu obstruer le filtre, car lors de l'opération, l'apport migre par capillarité.
Ne serait-ce pas plutôt une obstruction antérieure à la présente opération ?
Un coup de peinture vous fera oublier la finition défaillante.
Vous n'avez pas fait intervenir le Meilleur ouvrier de France.

Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum plomberie.

Citation :
Merci de votre aide.

Elle a été apportée, mais hélas, non suivie d'échanges qui font partie de l'usage du forum.

Bonjour Paul60,

Citation :
le chauffage ne redémarre pas

Doit-on comprendre que seul le circulateur ne fonctionne pas ?

Juste quelques remarques concernant le circulateur et aucunement la chaudière.

Cette machine est un moteur asynchrone monophasé avec condensateur auxiliaire.
Si en fin de saison le circulateur fonctionnait alors qu'il ne redémarre pas, on ne met pas en cause le condensateur.
Néanmoins, sachant qu'en fin de vie soit il explose soit il ne fait plus sa valeur, on peut le contrôler avec les moyens adéquats en le déconnectant.
Quand il est HS, le moteur grogne sans tourner lors de l'application de la tension. Au mieux il ne grille pas, mais il ne faut pas insister.

Reste le système 3 vitesses dont, sans plus de renseignements, ne savons pas comment il fonctionne.
Il faut régulièrement dégommer le rotor grâce à la vis en bout, et la rotation doit être libre. Vous ne précisez pas si la rotation est libre. Si elle est très dure, le rotor est probablement emboué et bloqué.

Il devrait y avoir moyen d'alimenter le moteur en direct, sans passer par le système 3 vitesses, en prenant des précautions qu'on ne peut décrire n'étant pas sur place. Mais c'est la dernière chose à faire, le désembouage de la machine semblant l'action prépondérante à effectuer.
Attendons d'autres avis.
Cordialement.

Idem en image 1 2

Re

Citation :
il est relié à la partie du Linky à laquelle nous n'avons pas accès.

Citation :
je n'ai aucun fil branché sur les bornes C1, C2, I1, I2

Affirmations contradictoires.
Le bornier TIC est accessible à l'usager en I1 I2.
Le fil blanc n'est pas connecté.

Citation :
je peux voir le TIC sur le compteur

Et quel est-il ? Par défaut, il est réglé sur "Historique" par le fournisseur d'énergie..
Raccordez la paire sur I1 I2 et le GP500 devrait retrouver ses esprits.
Cordialement.

Bonjour FJ240,
Ce spot est à remplacer.
Par exemple avec https://medias-indigolighting.nextpage.fr/DAM/FICHES%20TECHNIQUES%20FR/DO52130-FT-FR.pdf
Il faudrait tous les changer.
L'IP 65 autorise le montage au dessus d'une douche. 3 000 K est la bonne température de couleur.
Cordialement.

Bonjour Olivier-37110.

La liaison télé-information n'est pas connectée sur I1 I2 alors qu'elle le devrait.
Sur quoi était-elle branchée avant le changement de compteur ?
La notice est ici : Documentation Délesteur GP500
Cordialement.

Bonjour Marbache54,
Vu le fouillis indescriptible que montre la photo, on ne peut que vous encourager à faire effectuer une rénovation incluant un interrupteur différentiel 30 mA si vous êtes propriétaire.
Si un fil jaune/vert est connecté en sortie de fusible avec d'autres conducteurs, il est prouvé que le montage est bricolé.
On ne peut que recommander de ne pas ajouter du désordre.
Mais utiliser un fusible libre, pourquoi pas.

Citation :
un fusible a une terre

Il faut reconnaitre que vos connaissances sont limitées ce pourquoi il serait raisonnable que vous n'interveniez aucunement dans ce qu'on n'ose appeler tableau de répartition.
Cordialement.

Bonjour VesponeGTR.

Quelque remarques en passant.
Les soudures ont été faites au chalumeau et elles tiendront.
Attendons d'autres avis sur ce point précis.

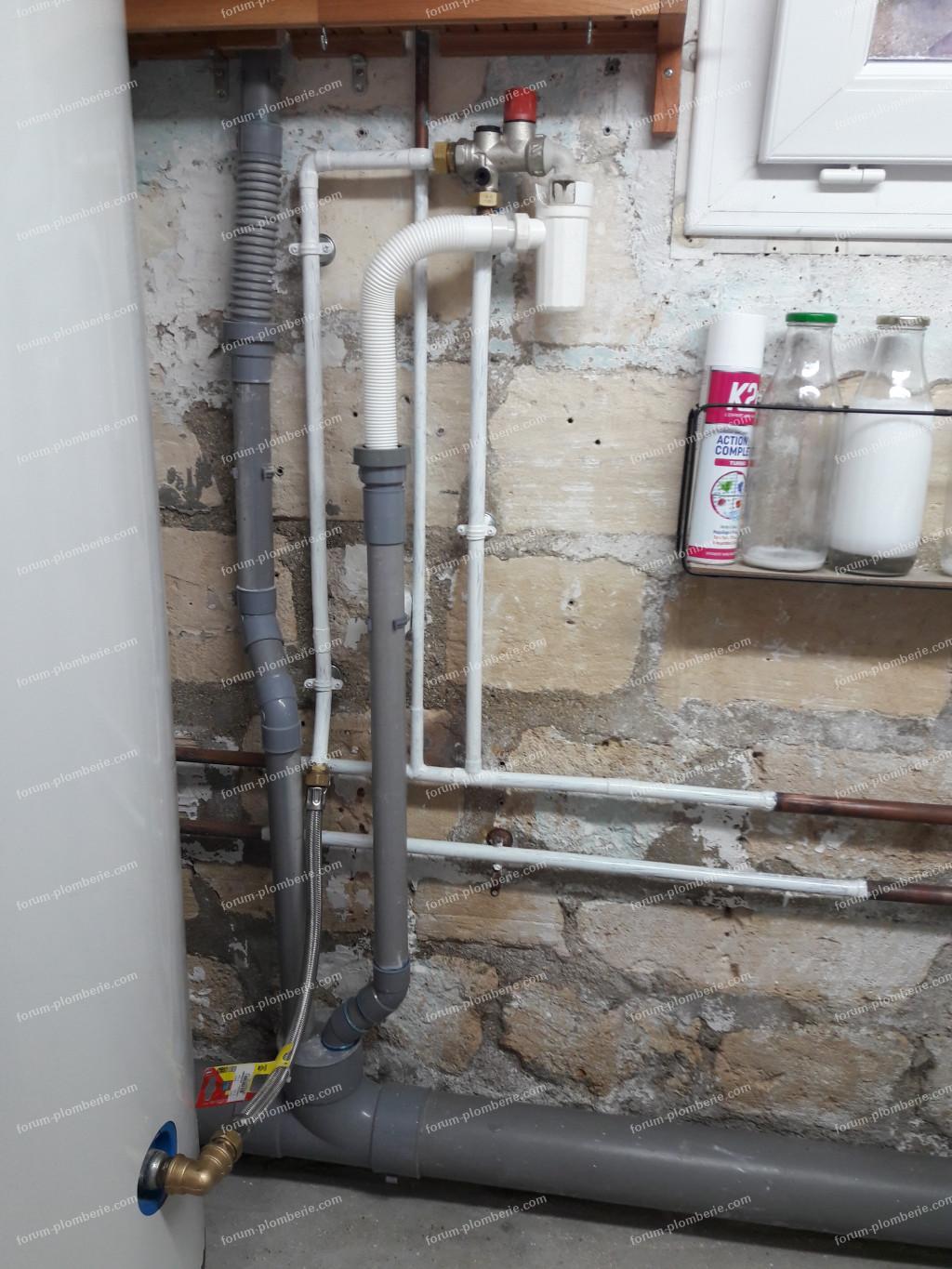

Trois constatations.
- Le plombier n'a pas protégé le mur avec un isolant minéral, notamment au dessus du tuyau d'évacuation.*
- Pas de finition avec un abrasif fin.
- L'alignement en image 3 n'a pas été respecté. Idem en image 1.
- Lors d'un examen professionnel ce travail ne passerait pas.

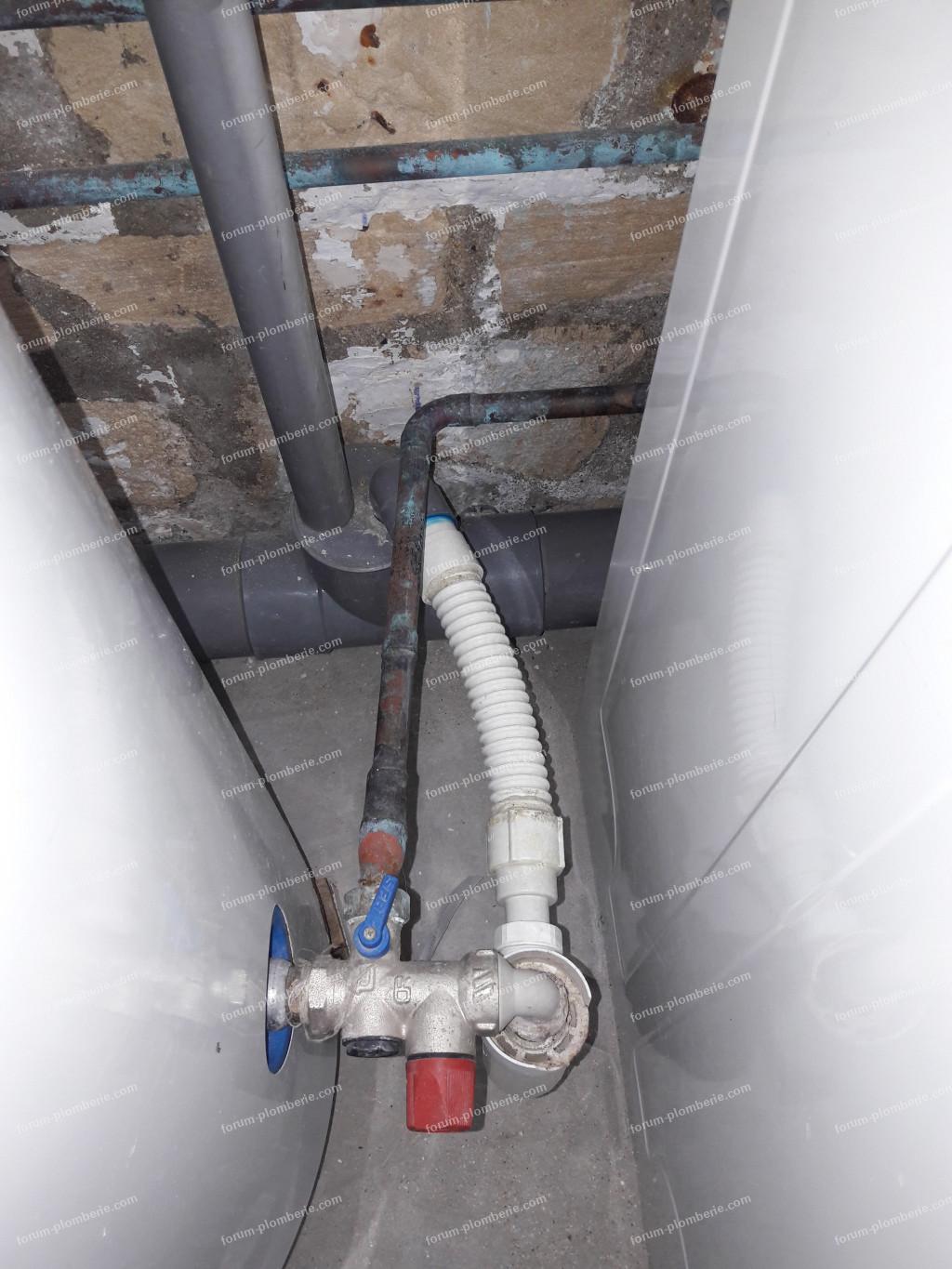

Pour ce qui concerne le manque de débit ou pression, il faudrait voir ce qu'il en est au niveau de la jonction en image 2 en démontant le flexible. Sinon, demander au plombier.

* Vu dans un hôpital public il y a peu, pose d'un système apparent avec manomètres nécessitant la pose de tubes cuivre et leur raccordement pour véhiculer de l'oxygène médical.
- Coupe des tubes au coupe-tube, pas d'ébavurage interne.
- Soudure sans protection du mur, mais sans traces malgré tout. Aspect beaucoup mieux que sur les images ci-dessus.
- Finition soignée à l'abrasif fin
- Nettoyage sommaire du chantier, mais sans aspirateur.

Cordialement.

Bonjour Mahalia.

La photo est la même et ne renseigne en rien.
Il faut raconter l'histoire de cet éclairage, bien qu'on devine que vous êtes très éloignée du métier.
- Quel est le type de la lampe installée ? Un spot avec lampe intégrée et non remplaçable ou une douille avec une lampe rapportée et remplaçable ? On comprend que la lampe est remplaçable. Donner ses caractéristiques serait nécessaire : lampe led avec culot GU 10 ?
Êtes vous intervenue sur le branchement en photo ? Oui ou non. Si c'est non, la lampe est en cause, ou l'alimentation du circuit ou de la lampe dans le raccord blanc, ce qui vous serait plus difficile à contrôler.

L'aide d'un proche expérimenté semble être la solution si la situation semble perdue.
Cordialement.

Re bonjour Mando89.
On a rien à permettre.

Étant sur place ce serait beaucoup plus simple.
Ne pourriez vous pas solliciter un proche dévoué, et malgré tout, expérimenté ?
L'artisan ne pourrait-il pas faire un effort ?
En une heure maxi, donc pas 150 € (à la louche ?) sauf s'il a 2 heures de route ; on exagère.

Bien reçu.

Citation :
Lundi matin plus de courant dans la maison.

Citation :
l’inter différentiel est tombé

Citation :
J'ai11 inter différentiel.

C'est contradictoire. Tel que vous l'avez écrit, on en a déduit qu'il n'y avait qu'un seul ID.
Mais 11 c'est beaucoup, d'autant plus qu'il y a des disjoncteurs en cascade. Le tableau de répartition doit être conséquent.

Citation :
Non car dans mon tableau j'ai des disjoncteurs non utilisé

On se contente de déduire des hypothèses d'après ce qui est écrit. Mais le changement de DJ était inutile.

Finalement il y a deux circuits qui font déclencher une protection différentielle 30 mA, peut-être la même, bien qu'il y en ait 11. Un défaut d'isolement concerne un récepteur relié à la terre, et dans l'habitat il n'y en n'a pas beaucoup. Pour les PC c'est relativement facile une fois que le gros électroménager a été ciblé.
Ce qui est embêtant est le déclenchement temporisé de deux secondes d'un circuit PC identifié.

Il arrive que des interrupteurs différentiels soient défectueux au bout d'un certain temps.
Si vous ne trouvez rien, vous pouvez toujours échanger deux ID pour éliminer cette hypothèse.
Cordialement.

Bonjour mando89.
Dans une contribution précédente il vous a été conseillé de vous faire aider.
On ne peut faire de branchement au hasard.
Vous avez bien un proche voire un électricien ami qui pourrait déblayer le problème ?
Cordialement.

Bonjour Mahalia.

On ne voit pas grand chose.
Le fil jaune/vert en l'air est le conducteur de terre.
Qu’y a t-il sous le cylindre ?
Cordialement.

C'est plutôt un boîtier de commande. C'est fichu.

Citation :
Il devrait pourtant y avoir une possibilité de mettre un autre interrupteur, non ??

C'est juste une supposition, sans savoir s'il est en cause ou non.

On ne sait pas comment fonctionne cet interrupteur, si c'est bouton poussoir.
Il y a de fortes chance pour que l'électronique soit en cause.
Comme vous n'avez rien à perdre, vous pouvez démonter l'interrupteur afin de voir à quoi il ressemble.
Avant le dépôt en déchèterie probable.

Bonjour Chris1800.

Ce montage est un gadget fait pour être vendu et ne se répare pas.
Destination déchèterie.
Cordialement.

Bonjour maxh.

Citation :
Je change le disjoncteur du circuit éclairage l’inter dif retombe.

Ce disjoncteur n'est aucunement responsable d'un défaut d'isolement. Vous avez perdu des euros.

Citation :
c’est-à-dire que je pars du disjoncteur je vais dans une boite plexo et repart à chaque élément.

Oui, mais quel disjoncteur ?
Il suffit de quelques gouttes d'eau entre phase ou neutre et terre pour faire déclencher un ID.

Pas d'idée à vous proposer, hormis d'être logique et méthodique dans votre recherche.
Ouvrir tous les spots est inutile (on ne sait si leur alimentation est reliée à la terre), et changer un DJ.

S'il n'y a qu'un seul ID sur votre tableau, l'habitation se met dans le noir au premier défaut d'isolement.
C'est pour cela qu'il est d'usage d'en disposer plusieurs en répartissant circuits lumière et circuits PC sur des ID différents. Peut-être une rénovation du tableau en ce sens pourra être utile, une fois le dépannage effectué.
Cordialement.

Bonjour Greg.
Le BEP sans pratique régulière du métier ne vous sert plus à grand chose, et le bac STI GE, anciennement F3, était assez généraliste mais sans l'approfondissement qu'apportait un BTS de la spécialité électrotechnique, même il y a 15 ans où le programme et les horaires avaient dévalué les capacités techniques et théoriques d'une formation initialement d'élite de l'enseignement technologique.

L'accès au bac général se faisait avec une passerelle à partir du BEP par l'intermédiaire d'une première d'adaptation car la marche était haute. Les grosses lacunes étaient comblées.

Les télécom n'ont rien à voir avec les compétences qui sont nécessaires dans le cadre de la mise en œuvre de la NF C15-100, et installer des stands ne permet pas d'avoir une vue d'ensemble sur les particularités relativement pointues du métier.

Bref, une sérieuse mise à niveau est nécessaire et celle-ci ne peut être délivrée par un forum en quelques lignes.
Vous pouvez déjà parcourir quelques sujets du forum afin d'avoir quelques idées.

Vous pouvez aussi vous documenter à partir des livrets spécialisés disponibles chez Promotelec. Peut-être faudrait-il commencer par là, investir quelques dizaines d'euros, et travailler les détails.

Dans le cas présent, vous ne pouvez mettre en œuvre le projet. Le mieux serait de faire intervenir un professionnel expérimenté dont vous pourriez suivre les démarches lors de l'élaboration du projet, puis pratiquement sur le chantier.

Il faut donc définir entièrement le projet sous tout ses aspects, alimentation du local, circuits à mettre en œuvre, protections différentielle et surintensité (définition et calibrage), coupure générale, tableau de répartition avec ses équipements, choix du matériel, cheminement et raccordement des circuits, contrôle et mise en service, réception du chantier par un organisme agréé.
On ne sait si vous êtes éligible à une formation du type Fongecif avec Congé individuel de formation.

Attendons d'autres avis.
Cordialement.

Bonjour et bien reçu Max3870.

Votre projet se simplifie en ce sens où le tableau va être monophasé.
Comme certainement déjà dit chaque départ doit être identifié phase + neutre ce que vous avez commencé à faire.

Pour ce qui concerne la liaison anciennement triphasée, vous pouvez transformer un conducteur initialement rouge en neutre bleu avec de la gaine thermorétractable aux deux extrémités (préférable à l'adhésif), tout en gardant le vert/jaune, et deux protections surintensités distinctes de calibre adapté à la section section des conducteurs (ce que vous avez prévu), apparemment 2,5 mm², donc DJ 20 A maximum.

Citation :
surtout si j'ai le droit !!

Oui bien sûr.
Si vous avez parcouru le forum vous avez dû voir des installations où le respect des couleurs est plus qu'aléatoire. En circuits lumière cela est fréquent dès l'instant où des câbles 3G1,5 sont utilisés, avec systématiquement un bleu qui n'est pas forcément un neutre, et pas forcément identifié, ce qui est indispensable.

Citation :
ils m'ont fixé un RdV téléphonique le 20 novembre

Il faut espérer que la modification soit effectuée avant la fin de l'année, mais on peut douter.
Vous pouvez argumenter sur l'urgence relative pour ensuite mettre à jour le tableau.
Attendons d'autres avis.
Cordialement.

Bonjour GreGQU.

Juste une question préalable.
Avez-vous les compétences professionnelles nécessaires ?
On rappelle que l'électricité est un métier qui s'apprend méthodiquement, et pas au hasard de lectures ici ou là :

Citation :
J'ai également lu des informations sur les normes et les parafoudres.

L'avis personnel est qu'on n'engage pas de travaux où le respect des normes et la sécurité des biens et des personnes est en jeu.
Les professionnels savent faire cela.
Désolé d'être négatif.
Cordialement.

Bonjour Max3870.
Nous en étions restés au fait que vous alliez transformer l'arrivée triphasée en monophasé ; est-ce toujours d'actualité ?

Citation :
un des DJ 16A comporte 2 fils de 2.5² et un 4² qui semblait ne correspondre à rien du tout.

On comprend qu'il s'agit d'un DJ phase + neutre, et non tétrapolaire. Le 4 mm² a dû être débranché. A confirmer. Sinon, connaissez vous l'utilité du circuit ?

Citation :
il se trouve que la cuisine est bien dotée d'une arrivée triphasée.

Elle pouvait être utilisée pour une plaque de cuisson sur trois phases pour une vieille vitrocéram, mais plutôt deux pour vitrocéram ou induction.

Citation :
Cette prise de force à été reconvertie pour que deux des phases alimentent une prises dédiées chacune (frigo et lave vaisselle) tout en ayant un retour neutre commun ainsi que la terre.

En triphasé cela peut se concevoir, mais pas si vous convertissez l'arrivée en monophasé avec un neutre commun. Le neutre sera sous dimensionné.
Il faut aussi aborder la protection surintensité de cette ligne initialement triphasée et qui, si vous confirmez, sera transformé en 2 PC monophasées avec point de livraison monophasé, donc avec deux DJ dédiés.
Il y a des éclaircissement à apporter car on ne comprend pas bien la situation.
A suivre.
Cordialement.

Bonjour Max3870,

Citation :
mais je pense qu'elles sont fonctionnelles.

Ce qu'on voit semble correct, l'étain a bien coulé.
Un coup d'acétone et un peu de peinture glycéro par exemple assurera la finition.
N'oubliez pas d'ébavurer la coupe en bas. Il existe un outil fait pour et qui est bien pratique.
Sinon, c'est l'abrasif mais c'est plus long.
Cordialement.

Bonjour gdelaune.
L'avis personnel serait de faire les caissons tel que la notice de montage le préconise, en jouant des outils électroportatifs nécessaires comme disqueuse et ou perforateur.
Une fois l'emplacement défini et dimensionné, vous faites comme pour du neuf, car ça en est.
Un travail pour les jours sans pluie.
Attendons d'autres avis.
Cordialement.

Bonjour Jy29200.
Les couleurs des conducteurs ne sont pas conventionnelles, peut-être à part les bleus et encore, ce n'est pas certain.

Citation :
je ne sais plus comment les rebrancher correctement.

Et devant un écran ce n'est pas mieux.
Vous évoquez un interrupteur double, soit.
Il faut déjà savoir si ce sont des montages simple allumage ou va et vient.

Citation :
nouvel interrupteur avec ses 2 fils rouge et bleu.

Les couleurs ne sont pas significatives. Certainement parce qu'un câble est utilisé et avec les conducteurs non repérés.
Il n'est pas d'usage de relier bleu et rouge dans un interrupteur.
Signe d'un probable bricolage.

L'aide à distance est compromise comme il n'y a aucun repérage auquel se fier.
Désolé.
Cordialement.

Citation :
qui semble isolés

Sur l'écran ce n'est pas une évidence, d'autant plus que vous écrivez "il semble".
Si le bornier de terre n'est pas isolé ce n'est pas grave ; il n'en n'est pas de même des borniers phase et neutre. Vu d'ici ils sont en laiton massif et non isolés.

Vous pourriez vous passer de borniers phase neutre si les ID sont alimentés avec un peigne vertical. Une reprise avec les bornes nomades pourrait alimenter un tableau auxiliaire.

Pour peigner en horizontal et en vertical il faut utiliser des interrupteurs différentiels de même marque et approvisionner les peignes verticaux de la marque.
Chez Hager ils sont appelés "barre d'alimentation".
Schneider Electric et apparemment Hager alimentent leurs ID par le bas.
Interrupteur différentiel 2 pôles 40 A 30 mA Type A à borne décalée CDA743F
Barre d'alimentation des inter diff pour coffret 2 rangées entraxe 125 mm
Si l'ID existant n'est pas à bornes décalées il faudra le changer. Mais on ne voit pas la référence sinon nous l'aurions précisé.
Ça ne se complique pas plus que cela, c'est juste un projet classique.
Cordialement.

Bonjour chris333j,
Le technicien formé par la marque a généralement à sa disposition un clavier test lui permettant de déterminer quelle partie de l'électronique est défectueuse et donc est à changer.
Aucun composant n'est changé.
Ce qui signifie que le particulier ne peut rien faire, même en regardant avec attention les cartes.
Et ce qui est votre cas.
Il n'y a pas de piste, sauf si vous êtes expérimenté et spécialisé en électronique, avec le schéma et les documents de service sous les yeux, et les moyens et appareils de laboratoire à disposition.
Sur une plaque de 10 ans il vaut mieux ne pas faire de frais.
Cordialement.

Merci;

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

Orange violet orange pourraient correspondre à navette commun navette ; mais c'est à vous de vérifier sur l'ancien appareillage puisque les fils sont coupés.
Quant à marron et rouge, c'est pareil, mais on ne se risquera pas à vous indiquer un branchement dont on n'est pas sûr.
Idem pour l'éventuel pontet, ce ne sont pas les couleurs qui garantissent la fonction de chaque conducteur coloré, sauf ici car les câblages lumière obéissent à une logique pour ce qui concerne les couleurs utilisées.
On atteint les limites de ce qu'on peut traiter par correspondance sans être devant l'installation.
Il faut vous faire aider, quitte à dépenser quelques euros, pour une heure de travail, guère plus.
Cordialement.

Ok pour les deux montages va et vient.

Chaque commutateur va et vient comprend un fil sur le commun et deux navettes.
Le fil sur le commun peut être soit la phase directe soit la phase coupée vers la lampe.
En cas d'appareillage comportant deux commutateurs indépendants, soit les deux sont montés en va et vient, soit l'un est en va et vient et l'autre en montage simple allumage.
On ne voit pas, sur la photo vu du dessus du 24 octobre 2025 à 21:57 , s'il y a 5 ou 6 fils.
S'il y a deux va et vient avec 5 fils seulement, la phase directe peut être commune avec chaque commun par l'intermédiaire d'un pontet.
Il serait prudent de vous faire aider.
Cordialement.

Citation :
ai-je la place pour en ajouter un et si oui comment ?

Il faudrait déplacer les télérupteurs en bout de rangée du haut à droite, mettre le nouvel ID en début de rangée à gauche et peigner les DJ en aval, et poser un nouveau coffret une rangée pour y mettre le DJ différentiel de la prise du kit.

Citation :
Idem pour les bornier, sur quoi je pourrais le fixer en haut du tableau

Dans le cas décrit précédemment l'arrivée depuis le DJ de branchement se ferait directement sur l'entrée d'un ID, avec les bornes auxiliaires en photo qui permettraient d'alimenter le tableau auxiliaire.
Le tableau de répartition est complètement plein et on ne peut plus faire d'extension.
Il y aurait éventuellement une place pour y fixer deux borniers en bas à la place de ceux existants à condition qu'ils soient isolés.
C'est du travail qui demande une certaine habitude.
Cordialement.

Bob ne devrait pas tarder !

Re bonjour Max3870,

Citation :
je ne crois pas pouvoir faire de brasure cuivre/phosphore

Oui, c'est certain.
Et même avec un brûleur avec une seule bouteille d'un mélange prétendument adapté, on peut braser en extrémité sans trop de problème, mais en plein milieu la chaleur diffuse tellement qu'il est difficile de porter la température du cuivre au rouge sombre pour braser rapidement et surement.

Un petit oxyacétylénique est préférable quand on se lance dans la plomberie cuivre dans l'habitat tout en étant amateur.

Le brasage à l'étain a fait ses preuves depuis bien longtemps.
Une fois que l'abrasif fin a été passé sur le tube, et la coupe bien ébavurée intérieur et extérieur après utilisation de l'outil de coupe, il suffit de bien enduire de graisse décapante Hampton ou autre, puis de bien chauffer et apporter de la soudure fraiche. La capillarité fait le reste.
L’assemblage ne doit comporter aucune boursouffle ni goutte, signe d'un chauffage défaillant ou d'un apport trop important ; et on ne tartine pas. Il en est de même en soudure radio.

Il vaut mieux faire les brasages avant de poser quoi que ce soit. S'il y a danger on utilise une plaque en matériau isolant qui n'est pas de l'amiante, ou une planche avec en surface une plaque métallique suffisamment grande pour évacuer la chaleur ; on termine à la serpillière trempée. Un petit coup de peinture ne fait pas de mal.

Les raccords olive s'emboitent sur du cuivre bien décapé à l'abrasif fin.
On enduit de graisse de plomberie les cônes, le cuivre et les filetages, puis on serre avec deux clés.

On vous laisse vous entrainer tout d'abord, puis, avant de tout refermer, faire une mise en eau qui devrait être sans problème.
Cordialement.

On insiste pour la participation à la cagnotte.

Bonjour Pierrick85.

Juste un avis en passant.

Citation :
La cloison se trouve dans notre salle de bain.

Et elle ne tient pas.
Vous gagneriez du temps à faire du neuf plutôt que de coller des rustines.
Monter un doublage en briquettes de béton cellulaire ou placo, c'est à voir.
L'écoulement baignoire semble assez antique.
Pendant que vous êtes dans les travaux, soigner la ventilation fait partie du projet. VMC existante ou extracteur ou les deux.
Attendons d'autres avis.
Cordialement.

Bonjour Gildas,

Citation :
c'est noté 230 V là ou j'ai du 400 v...

Erreur, le moteur est un asynchrone triphasé 230 V / 400 V couplé en étoile (collegamento stella).
Tout va bien, à condition de ne pas toucher au couplage.
L'électrovanne fonctionne en 230 V, tension disponible entre une phase et les barrettes étoile du moteur.
Cordialement.

Bonjour Max3870.
Quelques remarques en passant.

Le passage du cuivre dans le mur, même s'il a fait ses preuves, présente deux défauts dont on ne sait s'ils sont minimes ou non :
- Le tube cuivre n'est pas gainé, et peut-être finira t-il par se dégrader, sans que nous en soyons sûr.
- Le coude à l'extérieur est brasé à l'étain. Bien faite, la liaison est fiable à très long terme.

En jaune on voit un raccord olive qui, tant qu'on n'y touche pas, est fiable.

Citation :
repartir sur un nouveau tube cuivre sans raccord ni brasures

C'est ce que nous ferions, tout en gainant le tube dans le mur (et en bouchant pour éviter les entrées d'air et de poussière, même si cela ne sert à rfien), et en soignant le coude vers la patère avec une brasure cuivre/phosphore. Vous pourriez allonger la partie verticale vers la patère pour avoir du jeu lors du montage.

Au map, bien pratique pour le collage, on préfère le plâtre pour la finition.

Citation :
risque de casse si je cherche à modifier sa courbure ou sa direction ?

C'est tellement raide que ce ne serait certainement pas possible sur une si petite longueur.
Il se peut que le compteur soit en amont, auquel cas refaire toute la liaison serait possible, sauf si le tube est enterré profond, ce qui est probable.

Citation :
Puis-je envisager de le chauffer si ça peut aider ?

Physiquement cela pourrait modifier la structure du matériau et l'affaiblir. Attendons l'avis d'un professionnel expérimenté.

Une option serait de laisser l'arrivée apparente sans isoler, voire la camoufler de façon démontable.
La modification de l'alimentation du robinet extérieur n'est pas bien compliquée. Un plombier aurait vite fait de faire les coudes à la cintreuse et de fiabiliser l'alimentation du robinet une fois pour toutes ; vous pourriez lui sous-traiter l'opération.
Et sortir les euros, le prix de la tranquillité.

On vous laisse réfléchir, tout en attendant d'autres avis.
Cordialement.

Bonjour Jacques71710,

Citation :
Comment puis-je le démonter ?

On utilise la méthode OSD.
Cela consiste à observer la machine et chercher les vis qui tiennent l'ensemble moteur et la partie aspiration si c'est un modèle traineau.
Si l'aspirateur ne fonctionne plus du tout ce peut être une coupure du cordon d'alimentation, notamment au niveau de la fiche surmoulée. Le variateur de vitesse s'il y en a un peut également être en cause, le triac notamment.
On comprend que vous voulez démonter, mais savoir pourquoi peut être utile.
Notamment pour vous déconseiller un démontage qui sera inutile vu l'éventuelle panne décrite et si l'aspirateur est très ancien.
Cordialement.

Bonsoir Oxbood,
Votre demande d'aide du 11 octobre 2023 à 12:14 n'a pas été suivie des échanges proposés en retour.
Cloison séparatrice ossature bois pose sous faux-plafond
Cordialement.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum menuiserie.

Bonjour Wakespirit,

Citation :
Est-ce que ce type d'installation poserait un problème ?

A priori non, sachant que c'est une solution de secours.
On suppose que chaque PC est protégée par un ensemble interrupteur différentiel 30 mA + DJ.
Il suffira juste de boucher chaque gaine pour éviter le passage de l'air et des poussières.
Cordialement.

Bonjour JérômeBorow,

Citation :
Je dois encastrer un conduit d'évacuation de chaudière dans un faux-plafond.

Le faire cheminer dans le faux plafond ou juste le faire passer à travers ?

Apparemment vous ne connaissez pas les normes, ce qui est normal si l'on n'est pas du métier, mais le plus simple et le plus sûr est de faire appel à un professionnel reconnu.

Vivre au dessous d'un risque d'incendie, si des tubes très chauds cheminent au dessus, n'est pas conseillé.
Attendons d'autres avis.
Cordialement.

Oui, c'est l'idée, mais vous n'avez pas trop de place. Un interrupteur différentiel occupe deux modules.

L'ID type A alimente normativement la plaque de cuisson et le lave-linge en priorité.

Citation :
Relier le disjoncteur principal (de branchement) à ces borniers

Oui.

Citation :
Ajouter un disjoncteur interrupteur différentiel (type A ?) sur la rangée du haut

Citation :
Recâbler le disjoncteur l'interrupteur différentiel existant sur ces nouveaux borniers.

Citation :
je pourrais installer un autre disjoncteur différentiel de type F pour la voiture et le relier à ces nouveaux borniers.

Oui, et c'est le seul disjoncteur différentiel à part celui de branchement.

Monter un petit tableau à côté de celui en photo pourrait être une option.
En admettant que vous montiez un ID en tête de rangée du haut, un peigne vertical permettrait de relier les deux.
Il faudra voir si mélanger Hager et Legrand est compatible pour ce qui concerne les peignes horizontaux.
Cordialement.

Ces échanges sont peut-être parmi les derniers sur les forums Bricovidéo, c'est pour cela que les invités sont sollicités pour participer à la cagnotte solidaire.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum électricité.

On ne voit pas bien, quoique, mais normalement l'ID du bas, qui est bien seul, devrait alimenter tous les disjoncteurs modulaires. Il vous faut vérifier, il serait anormal que les DJ du haut ne soient pas alimentés par le seul ID 30 mA qui se trouve en bas.
Et si c'est le cas, ce qui rend la distribution protection dangereuse, il faut impérativement alimenter les peignes du haut en aval d'un ID, celui du bas ou un autre.

Il faut de toute façon raccorder le DJ différentiel du kit à l'arrivée depuis le DJ de branchement, donc sur aucun peigne, même si celui du haut n'est pas relié à un ID, mais de toute façon, ce le sera le plus tôt possible.
Ça se complique pour vous, il y a des doutes sur la protection différentielle 30 mA.

On se demande s'il n'y a pas eu bricolage : "tout n'est pas séparé par des interrupteurs différentiels 30 mA". Effectivement, plus on regarde la photo initiale plus on le craint. Il y a des modifications à effectuer dans le tableau.
Cordialement.

Bonjour aragdur,
Avant d'aller plus loin, le calculateur demande un diamètre en mm et non une section en mm². Y a t-il une erreur ?
Pour la chute de tension réseau, il faudrait voir si la chute de tension est due au réseau ou à la liaison tableau de répartition, protection surintensité et différentielle de la ligne de la borne, la ligne. Quelle est la puissance consommée par la borne ?
190 V est en dehors de la limite basse de la tension réseau.
Qu'en dit Enedis ?

Citation :
je double ma perte.

Est-elle dans les limites conseillées en % ?
Dans le calculateur une intensité de 60 A est choisie ; n'est-ce pas une valeur exagérée ? (plus de 14 kVA en monophasé).
Cordialement.

Re,
Oui, une borne de ce type.
Mais attention, il faut se raccorder non sur les peignes, mais sur l'arrivée phase neutre venant du disjoncteur différentiel de branchement, donc sur les bornes du bas de l'ID.
L'usage de fouets tout faits simplifiera encore le raccordement à condition qu'ils soient assez longs.
Pour voir ce que c'est, les mots clés sont fouet raccordement électrique
On vous laisse faire les branchements du DJ différentiel du kit.
Cordialement.

Re.

Citation :
donc j'essaie d'employer au mieux les bons termes

Oui, et de notre coté nous assurons la formation permanente sur le forum !

Citation :
un autre disjoncteur différentiel qui a son propre circuit avec ses disjoncteurs.

Certainement un autre interrupteur différentiel 30 mA.

Citation :
A savoir un câble sur celui de la phase, et l'autre sur le neutre ?

Oui. Au besoin on utilise des bornes de raccordements qu'on trouve en GSB.
Le DJ différentiel du kit peut être alimenté en 2,5 mm² rigide ou souple avec embouts de câblage*, rien n'oblige à utiliser du 10 mm², sauf si un jour une borne de recharge de puissance supérieure à 3,7 kW est installée en lieu et place de la prise Green'Up.
* On peut aussi utiliser des fouets tout faits qu'on trouve également en GSB.
Cordialement.

Bonjour,

Citation :
Je ne sais vraiment pas quoi faire...

Échanger sur le forum, comme il se doit quand on sollicite une aide, serait déjà un bon début.
