Je disais donc que j’ai estimé la consommation sur le 13,80V en amenant sur la sotie après la diode de redressement un 13,80V à l’aide d’une alimentation de labo, pour arriver à la conclusion que dans les conditions d’essai identiques révélant la mise en défaut par échauffement , aucun câblage de la carte de puissance.

Mesures : Puissance liée au courant de charge des capa de la carte : 60mAx13,8V=0,83W
Puissance en régime établi: 11mAx13,8V=152mW
J’en conclus qu’il n’y rien d’anomalies sur le 13,8V

J’ai donc décidé de commander le PWM du Flyback ainsi que les capa chimiques que je viens de de recevoir.
Le verdict dans la suite des tests …

Bonjour.

Pour faire suite à mes investigations, comme évoqué précédemment, j’ai câblé une alimentation de labo réglée à 13,80V. A la mise sous tension du 13,8V je relève un courant d’appel de 60mA et un courant de consommation permanente de 11mA environ ce qui donne une puissance de sortie de 152mW en régime établi dans les conditions de la carte sans aucune entrée sortie de câblées sur cette carte, autrement dit dans ces conditions l’alimentation 13,80V se met en défaut par le PWM par élévation thermique .
J’ai commandé le PWM et les 2 capa chimiques, … j’attends la livraison…

Bonjour.

Je viens de faire une thermographie de la carte connectée seulement au réseau secteur 230V.
Je n’observe pas d’emballement thermique particulier sur la carte excepté le PWM dont la température boîtier s’élève jusqu’à 123 degrés avant que le 13,80V tombe à 0,6V.

Je note également une fois que le 13,80V tombe, la température du PWM est maintenue à 115 degrés.
Ce n’est pas vraiment un comportement normal d’une protection, une fois que la protection thermique active la limitation de la sortie 13,8V à 0,6V, la puissance dissipée dans le PWM devrait immédiatement chuter et entraînant ainsi la la baisse de sa température…

Demain j’essaierai d’estimer la puissance consommée sur la ligne 13,80V en l’alimentant par une alimentation DC externe de labo sur la capacité chimique située après la diode de redressement de la sortie du Flyback…

Bonjour.

Comme demandé, Voici des photos supplémentaires.

Pour agrandir les images, cliquez dessus.

Bonjour.
Je suis d’accord avec votre analyse.

Si je comprends bien, il y a une petite fonction qui , d’après moi, est une mesure de température située juste à coté du power switch, qui vient actionner l’entrée EN/UV.
Cette fonction regroupant une CTN ? Zener, transistor bipolaire, une résistance de 100 Ohm (Fct shunt) et une résistance (270 Ohms) de polarisation de la CTN et de la Zener… il me faudrait une caméra thermique pour tenter identifier une zone potentiellement plus chaude alimentée par le 13,80V.

En mettant le doigt sur le PWM (power switch), après avoir débranché le secteur et capa déchargé, il est chaud.

Le power switch sort toujours son 5 V sur sa broche BP lorsque la limitation s’active au bout d'une minute (EN /UV = 1,5V.)
D’après ce que comprends la résistance de shunt de cette fonction limitation est de 100 Ohm mais ne serait pas dans le circuit du 0V du 13,8V, cette fonction de limitation doit être probablement liée à une fonction locale afin de déclencher une protection ….

Bonjour.

Je viens de faire un essai à l’instant en débranchant le connecteur 3 fils rouges pour écarter le soupçon sur la carte de contrôle (afficheur),…
Après avoir brancher le secteur 230V, je mesure bien le 13,80V ainsi que 4,08V.
Au bout d’une minute le 13,08V tombe à 0,6V.

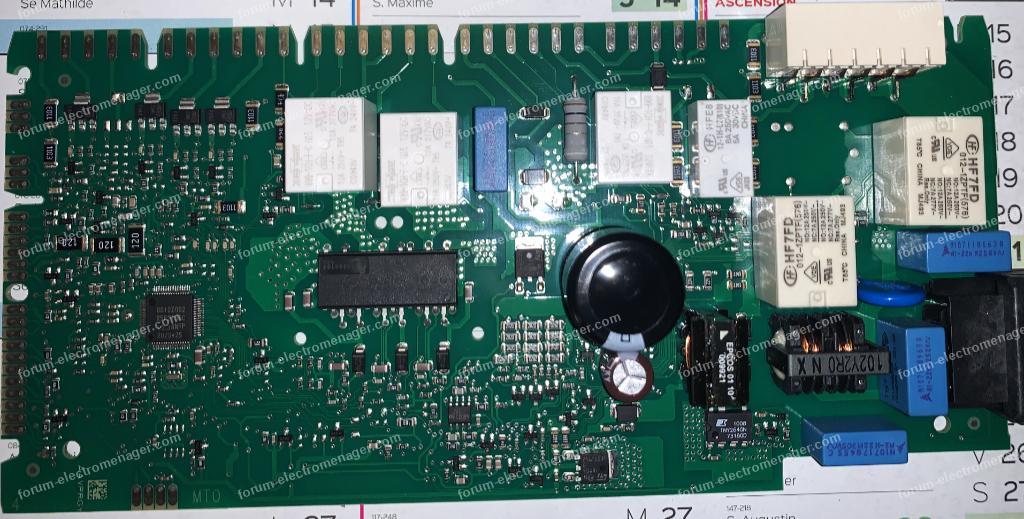

Autrement voici la photo du condensateur gonflé et de la carte de puissance.

Pour agrandir les images, cliquez dessus.

Bonjour.

Je ne comprends pas pourquoi je suis en invité.

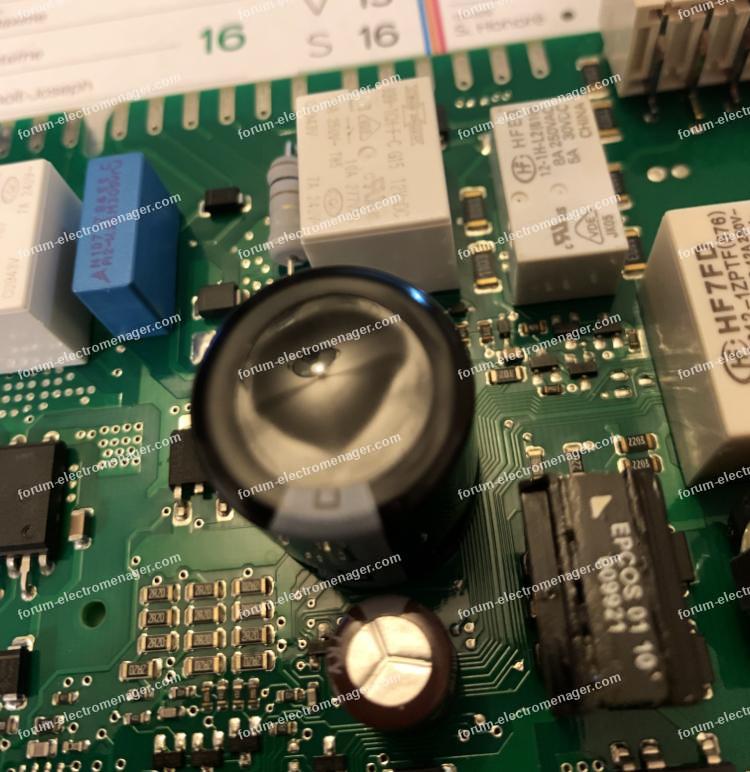

Je viens de remarquer la capa chimique du Flyback qui présente une partie gonflée, sur le dessus, ci-joint une photo.

Bonjour Robby78.

Les symptômes que vous aviez décrits de la panne de votre lave vaisselle, me font penser à ma panne.
Après avoir lancé un programme de lavage, il s'est arrêté après quelques cycles de lavage, et impossible de le redémarrer, afficheur éteint, alors j'ai pensé que le disjoncteur s'était déclenché...

J'ai coupé le secteur, attendu un certain temps, puis remise sous tension, et là l'afficheur était de nouveau allumé, alors je relance le programme et le lavage reprend...et de nouveau arrêté avec afficheur éteint après quelques minutes et impossible de rallumer l'afficheur avec le bouton ON/OFF.
Pour lever le doute sur le disjoncteur, j'ai pris une rallonge pour brancher le lave-vaisselle sur une autre prise, probablement après un certain temps arrêté, et remise en marche de l'afficheur.....et puis de nouveau OFF avec 1 minute de marche...
Est-ce un problème thermique ou un problème de contact ?

Sauriez-vous me renseigner sur le fil coupé de votre bloc de commande, couleur et à quel niveau était il coupé, etc...
Quant aux tensions alimentant la carte de contrôle, sauriez-vous m'indiquer les fils à contrôler, et tension ?
J'ai vu plus haut une photo postée indiquant le connecteur CO3 (2 fils roses, 2 fils jaunes, 2 fils bleus).
Et j'ai remarqué d'autres fils rouges (3) sur un autre connecteur qui vont vers la carte de contrôle
Aviez-vous trouvé les schémas électriques ?

Merci d'avance pour votre aide.

Bonjour Mamigas1.

Concernant la surconsommation de la carte de contrôle, cette carte est bien celle située dans le bandeau de la porte, constituée des boutons et de l’afficheur ?

J’ai identifié les fils partant de la carte alim de puissance située en bas sur le coté du lave-vaisselle, avec un connecteur constitué de 2 fils roses, 2 fils jaunes et 2 fils bleus et un second connecteur de 3 fils rouges.
Sauriez vous ,svp, m’indiquer lesquels correspondent aux alimentations ?
Et quelles tensions ?

Si je comprends bien ce serait un défaut sur la carte de contrôle (en haut de la porte) qui entraîne une surconsommation sur une des alimentations ?
Cordialement.
Clément

Ci-joint la référence exacte du lave-vaisselle.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Panne lave-vaisselle Bosch SMV69EP10/21.
Après quelques minutes de fonctionnement, un arrêt se produit avec l'afficheur éteint et impossible de le relancer.

Mon premier réflexe a été d'incriminer l'absence de réseau secteur 230V ou un disjoncteur du tableau électrique défaillant. Après avoir laissé le lave-vaisselle reposer et ne pas l'avoir alimenté, à la remise du 230V, l'afficheur s'allume de nouveau après avoir actionné le bouton On/Off !

Le programme de lavage a été relancé mais s'est de nouveau arrêté après quelques minutes de fonctionnement. J'ai essayé de brancher le lave-vaisselle sur une autre prise secteur, mais le comportement reste le même.

Pourriez-vous m'aider à trouver une solution ? Est-ce un problème thermique, un mauvais contact...
Serait-ce un défaut de la carte de contrôle ou de la carte d'alimentation de puissance ?

Je dispose de moyens de mesure, mais sans schéma, il est difficile d'investiguer.
Merci pour votre aide.
