Question Dépannage Électroménager : Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Panne lave-vaisselle Bosch SMV69EP10/21.
Après quelques minutes de fonctionnement, un arrêt se produit avec l'afficheur éteint et impossible de le relancer.
Mon premier réflexe a été d'incriminer l'absence de réseau secteur 230V ou un disjoncteur du tableau électrique défaillant. Après avoir laissé le lave-vaisselle reposer et ne pas l'avoir alimenté, à la remise du 230V, l'afficheur s'allume de nouveau après avoir actionné le bouton On/Off !
Le programme de lavage a été relancé mais s'est de nouveau arrêté après quelques minutes de fonctionnement. J'ai essayé de brancher le lave-vaisselle sur une autre prise secteur, mais le comportement reste le même.
Pourriez-vous m'aider à trouver une solution ? Est-ce un problème thermique, un mauvais contact...
Serait-ce un défaut de la carte de contrôle ou de la carte d'alimentation de puissance ?
Je dispose de moyens de mesure, mais sans schéma, il est difficile d'investiguer.
Merci pour votre aide.
Panne lave-vaisselle Bosch SMV69EP10/21.
Après quelques minutes de fonctionnement, un arrêt se produit avec l'afficheur éteint et impossible de le relancer.
Mon premier réflexe a été d'incriminer l'absence de réseau secteur 230V ou un disjoncteur du tableau électrique défaillant. Après avoir laissé le lave-vaisselle reposer et ne pas l'avoir alimenté, à la remise du 230V, l'afficheur s'allume de nouveau après avoir actionné le bouton On/Off !
Le programme de lavage a été relancé mais s'est de nouveau arrêté après quelques minutes de fonctionnement. J'ai essayé de brancher le lave-vaisselle sur une autre prise secteur, mais le comportement reste le même.
Pourriez-vous m'aider à trouver une solution ? Est-ce un problème thermique, un mauvais contact...
Serait-ce un défaut de la carte de contrôle ou de la carte d'alimentation de puissance ?
Je dispose de moyens de mesure, mais sans schéma, il est difficile d'investiguer.
Merci pour votre aide.
02 septembre 2026 à 18:39
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21

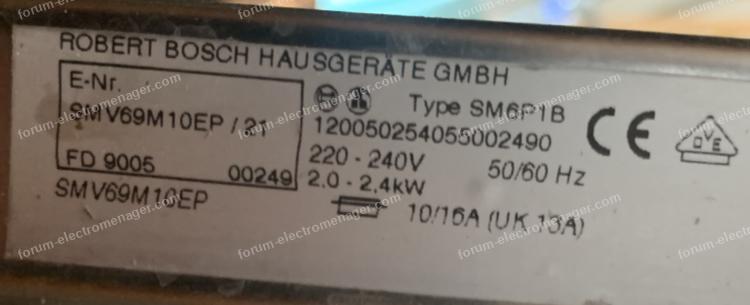

Ci-joint la référence exacte du lave-vaisselle.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
02 septembre 2026 à 20:38
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Panne connue que j'ai rencontrée bien des fois.
Surconsommation courant de la carte de contrôle (puissance) qui entraine surchauffe laquelle finit par déclencher la protection "overtemperature" de la carte qui coupe toute alim après refroidissement vous pouvez relancer l'appareil.
C'est réparable sans avoir à remplacer la carte. il faut avec le schéma tester les composants des chaines alim
et pour le schéma comme il n'est pas communiqué par Bosch..... il faut le relever je n'ai pas trouvé d'autre solution.
mamigas.
Panne connue que j'ai rencontrée bien des fois.
Surconsommation courant de la carte de contrôle (puissance) qui entraine surchauffe laquelle finit par déclencher la protection "overtemperature" de la carte qui coupe toute alim après refroidissement vous pouvez relancer l'appareil.
C'est réparable sans avoir à remplacer la carte. il faut avec le schéma tester les composants des chaines alim
et pour le schéma comme il n'est pas communiqué par Bosch..... il faut le relever je n'ai pas trouvé d'autre solution.
mamigas.
02 septembre 2026 à 20:40
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour Mamigas1.
Concernant la surconsommation de la carte de contrôle, cette carte est bien celle située dans le bandeau de la porte, constituée des boutons et de l’afficheur ?
J’ai identifié les fils partant de la carte alim de puissance située en bas sur le coté du lave-vaisselle, avec un connecteur constitué de 2 fils roses, 2 fils jaunes et 2 fils bleus et un second connecteur de 3 fils rouges.
Sauriez vous ,svp, m’indiquer lesquels correspondent aux alimentations ?
Et quelles tensions ?
Si je comprends bien ce serait un défaut sur la carte de contrôle (en haut de la porte) qui entraîne une surconsommation sur une des alimentations ?
Cordialement.
Clément
Concernant la surconsommation de la carte de contrôle, cette carte est bien celle située dans le bandeau de la porte, constituée des boutons et de l’afficheur ?
J’ai identifié les fils partant de la carte alim de puissance située en bas sur le coté du lave-vaisselle, avec un connecteur constitué de 2 fils roses, 2 fils jaunes et 2 fils bleus et un second connecteur de 3 fils rouges.
Sauriez vous ,svp, m’indiquer lesquels correspondent aux alimentations ?
Et quelles tensions ?
Si je comprends bien ce serait un défaut sur la carte de contrôle (en haut de la porte) qui entraîne une surconsommation sur une des alimentations ?
Cordialement.
Clément
02 septembre 2026 à 21:50
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Re.
NON !
La carte en cause est la carte de puissance celle sur laquelle arrive le cordon secteur la carte afficheur dans le bandeau n'est pas en cause ; cette carte afficheur est alimentée par un câble 3 fils rouges (C08 ou C09) masse 13.80v data.
Cordialement.
NON !
La carte en cause est la carte de puissance celle sur laquelle arrive le cordon secteur la carte afficheur dans le bandeau n'est pas en cause ; cette carte afficheur est alimentée par un câble 3 fils rouges (C08 ou C09) masse 13.80v data.
Cordialement.
02 septembre 2026 à 22:07
Réponse d'un humain du forum électroménager
Invité
Panne lave-vaisselle Bosch SMV69EP10/21
Invité
Merci Mamigas1.
OK, ce serait ce 13V qui tombe ?
Quels sont généralement les composants incriminés pour ce type de symptômes, sur cette carte de puissance ?
OK, ce serait ce 13V qui tombe ?
Quels sont généralement les composants incriminés pour ce type de symptômes, sur cette carte de puissance ?
02 septembre 2026 à 22:35
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Le 13v qui tombe ?? je ne sais pas en dire plus ni établir un diagnostique via le net.
La liste des composants potentiellement en cause :
Capa anti parasites X2 et Y2, filtre anti parasites, s14/k300, télérupteur, ballast, diode redressement, capa de filtrage, transfo de flyback epcos,power switcher, snubber, roue libre redressement basse tension et filtrage basse tension, diode de référence driver de fb .... ou tout simplement une des sources basse tension en court-circuit.
Le 13v qui tombe ?? je ne sais pas en dire plus ni établir un diagnostique via le net.
La liste des composants potentiellement en cause :
Capa anti parasites X2 et Y2, filtre anti parasites, s14/k300, télérupteur, ballast, diode redressement, capa de filtrage, transfo de flyback epcos,power switcher, snubber, roue libre redressement basse tension et filtrage basse tension, diode de référence driver de fb .... ou tout simplement une des sources basse tension en court-circuit.
03 septembre 2026 à 09:37
Réponse d'un humain du forum électroménager
Invité
Panne lave-vaisselle Bosch SMV69EP10/21
Invité
Ok merci.
Je regarderai en détail la semaine prochaine.
La fonction télérupteur est un seul composant ou bien c’est une fonction réalisée avec différents composants ?
J’ai remarqué le week-end dernier qu’à l’action du bouton On/Off on entend quelques click qui s’activent, qui s’enchaînent …
Merci.
Je regarderai en détail la semaine prochaine.
La fonction télérupteur est un seul composant ou bien c’est une fonction réalisée avec différents composants ?
J’ai remarqué le week-end dernier qu’à l’action du bouton On/Off on entend quelques click qui s’activent, qui s’enchaînent …
Merci.
03 septembre 2026 à 13:07
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Pourquoi invité ? c'est désagréable cet anonymat !
Je vous ai donné toutes les infos et comme je ne souhaite pas que IA "phagocyte" d'autres renseignements plus "pointus" on en restera là.
Si vous voulez approfondir relevez le schéma de la carte : c'est long fastidieux et chronophage c'est pourquoi je ne communique pas les schémas que j'ai relevés !
mamigas
Je vous ai donné toutes les infos et comme je ne souhaite pas que IA "phagocyte" d'autres renseignements plus "pointus" on en restera là.
Si vous voulez approfondir relevez le schéma de la carte : c'est long fastidieux et chronophage c'est pourquoi je ne communique pas les schémas que j'ai relevés !
mamigas
03 septembre 2026 à 14:06
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Je ne comprends pas pourquoi je suis en invité.
Je viens de remarquer la capa chimique du Flyback qui présente une partie gonflée, sur le dessus, ci-joint une photo.
Je ne comprends pas pourquoi je suis en invité.
Je viens de remarquer la capa chimique du Flyback qui présente une partie gonflée, sur le dessus, ci-joint une photo.
03 septembre 2026 à 22:36
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Pas vu la photo mais pour moi n'est pas en cause attention c'est sans doute la protection plastique noire de ce 100µF/400v qui vous semble "gonflé"..... mais le condensateur en tant que tel doit être OK (Je n'ai jamais eu à en remplacer un).
Pour le reste pour ne pas être "invité" je suppose qu'il faut se connecter avec son pseudo enregistré lors de l'inscription ?
Mais là je suis incompétent pour en dire plus.
mamigas.
Pas vu la photo mais pour moi n'est pas en cause attention c'est sans doute la protection plastique noire de ce 100µF/400v qui vous semble "gonflé"..... mais le condensateur en tant que tel doit être OK (Je n'ai jamais eu à en remplacer un).
Pour le reste pour ne pas être "invité" je suppose qu'il faut se connecter avec son pseudo enregistré lors de l'inscription ?
Mais là je suis incompétent pour en dire plus.
mamigas.
04 septembre 2026 à 12:44
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Je viens de faire un essai à l’instant en débranchant le connecteur 3 fils rouges pour écarter le soupçon sur la carte de contrôle (afficheur),…
Après avoir brancher le secteur 230V, je mesure bien le 13,80V ainsi que 4,08V.
Au bout d’une minute le 13,08V tombe à 0,6V.

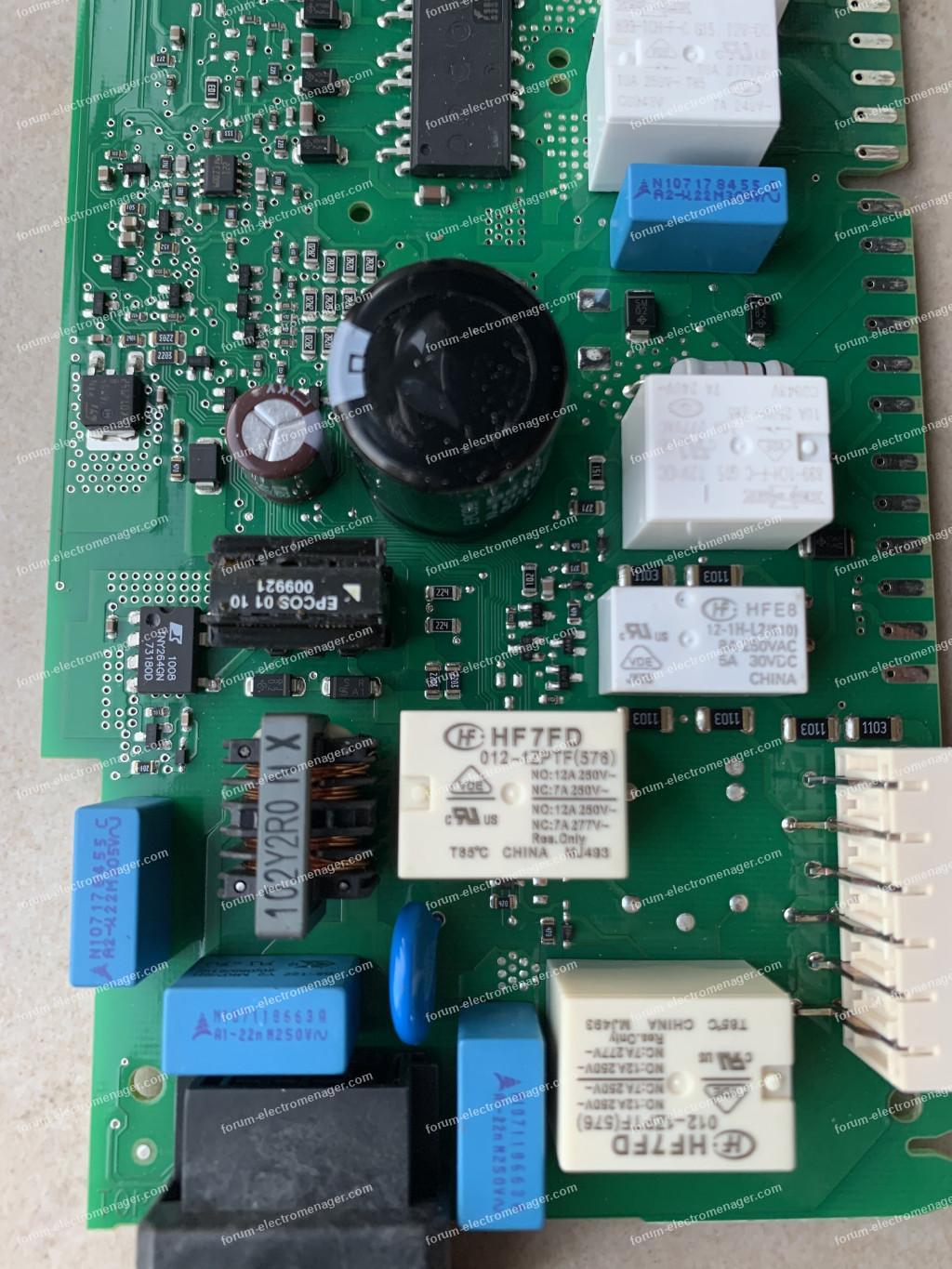

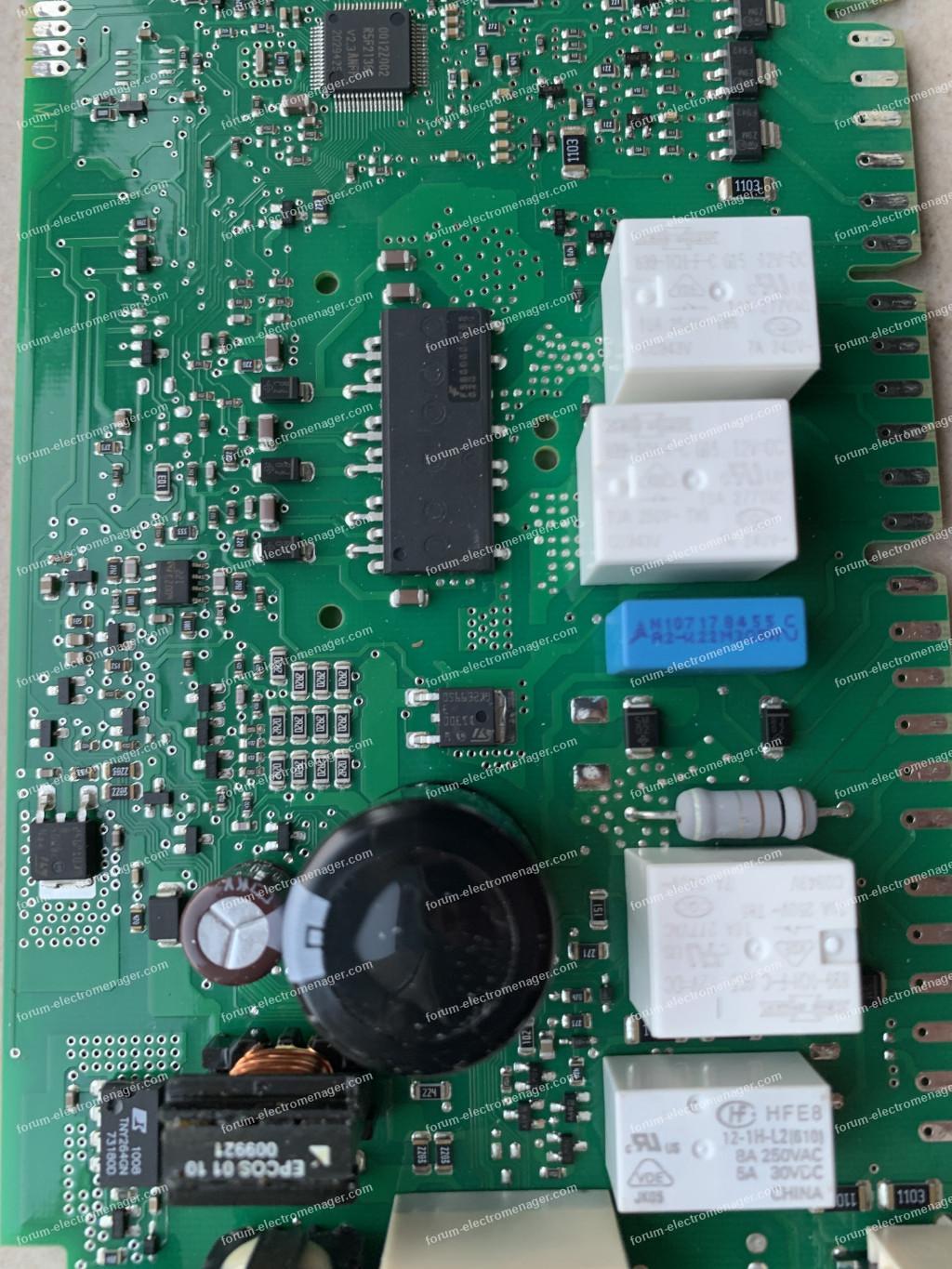

Autrement voici la photo du condensateur gonflé et de la carte de puissance.
Pour agrandir les images, cliquez dessus.
Je viens de faire un essai à l’instant en débranchant le connecteur 3 fils rouges pour écarter le soupçon sur la carte de contrôle (afficheur),…
Après avoir brancher le secteur 230V, je mesure bien le 13,80V ainsi que 4,08V.
Au bout d’une minute le 13,08V tombe à 0,6V.
Autrement voici la photo du condensateur gonflé et de la carte de puissance.
Pour agrandir les images, cliquez dessus.
04 septembre 2026 à 14:03
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Le power switch sort toujours son 5 V sur sa broche BP lorsque la limitation s’active au bout d'une minute (EN /UV = 1,5V.)
D’après ce que comprends la résistance de shunt de cette fonction limitation est de 100 Ohm mais ne serait pas dans le circuit du 0V du 13,8V, cette fonction de limitation doit être probablement liée à une fonction locale afin de déclencher une protection ….
D’après ce que comprends la résistance de shunt de cette fonction limitation est de 100 Ohm mais ne serait pas dans le circuit du 0V du 13,8V, cette fonction de limitation doit être probablement liée à une fonction locale afin de déclencher une protection ….
04 septembre 2026 à 15:19
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Je ne pense pas que le 100µF soit en cause vous pouvez toujours le mesurer in situ avec un capacimètre c'est une surconsomation entrainant une surchauffe qui déclenche le problème.
Je ne pense pas que le 100µF soit en cause vous pouvez toujours le mesurer in situ avec un capacimètre c'est une surconsomation entrainant une surchauffe qui déclenche le problème.
04 septembre 2026 à 16:09
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
En mettant le doigt sur le PWM (power switch), après avoir débranché le secteur et capa déchargé, il est chaud.
04 septembre 2026 à 18:07
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonsoir.
Que le power switcher chauffe c'est normal par contre si il surchauffe c'est la preuve qu'il y a surconsommation sur la carte donc on en revient au diagnostique.
mamigas
Que le power switcher chauffe c'est normal par contre si il surchauffe c'est la preuve qu'il y a surconsommation sur la carte donc on en revient au diagnostique.
mamigas
04 septembre 2026 à 20:58
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Je suis d’accord avec votre analyse.
Si je comprends bien, il y a une petite fonction qui , d’après moi, est une mesure de température située juste à coté du power switch, qui vient actionner l’entrée EN/UV.
Cette fonction regroupant une CTN ? Zener, transistor bipolaire, une résistance de 100 Ohm (Fct shunt) et une résistance (270 Ohms) de polarisation de la CTN et de la Zener… il me faudrait une caméra thermique pour tenter identifier une zone potentiellement plus chaude alimentée par le 13,80V.
Je suis d’accord avec votre analyse.
Si je comprends bien, il y a une petite fonction qui , d’après moi, est une mesure de température située juste à coté du power switch, qui vient actionner l’entrée EN/UV.
Cette fonction regroupant une CTN ? Zener, transistor bipolaire, une résistance de 100 Ohm (Fct shunt) et une résistance (270 Ohms) de polarisation de la CTN et de la Zener… il me faudrait une caméra thermique pour tenter identifier une zone potentiellement plus chaude alimentée par le 13,80V.
05 septembre 2026 à 11:40
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Pour info, c’est le power switcher lui-même qui intègre une protection contre la surchauffe.
Sur votre carte, même si la photo publiée ne permet pas d’identifier le power switcher de façon certaine, il devrait s’agir d’un TNY264GN (à confirmer donc).
Et concernant ce power switcher, à 135 °C, sa protection interne contre la surchauffe désactive son MOSFET interne.
Ce MOSFET sera ensuite réactivé lorsque la température aura baissé de 70°C.
À toute fin utile, pourriez-vous publier les photos recto et verso les plus nettes possibles, et sans ombre portée des composants, de la carte électronique de puissance ?
Cordialement.
Pour info, c’est le power switcher lui-même qui intègre une protection contre la surchauffe.
Sur votre carte, même si la photo publiée ne permet pas d’identifier le power switcher de façon certaine, il devrait s’agir d’un TNY264GN (à confirmer donc).
Et concernant ce power switcher, à 135 °C, sa protection interne contre la surchauffe désactive son MOSFET interne.
Ce MOSFET sera ensuite réactivé lorsque la température aura baissé de 70°C.
À toute fin utile, pourriez-vous publier les photos recto et verso les plus nettes possibles, et sans ombre portée des composants, de la carte électronique de puissance ?
Cordialement.
06 septembre 2026 à 11:21
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.

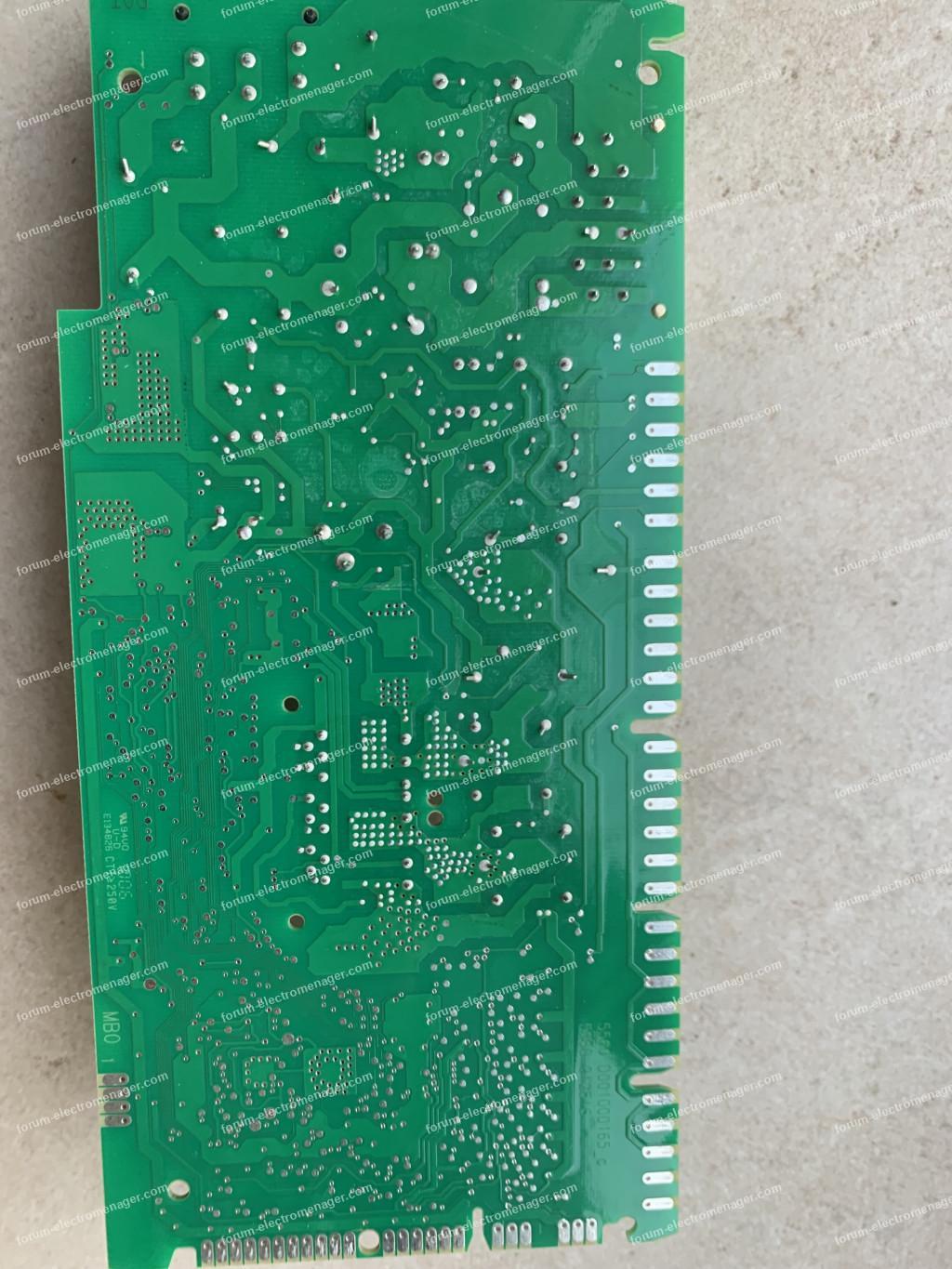

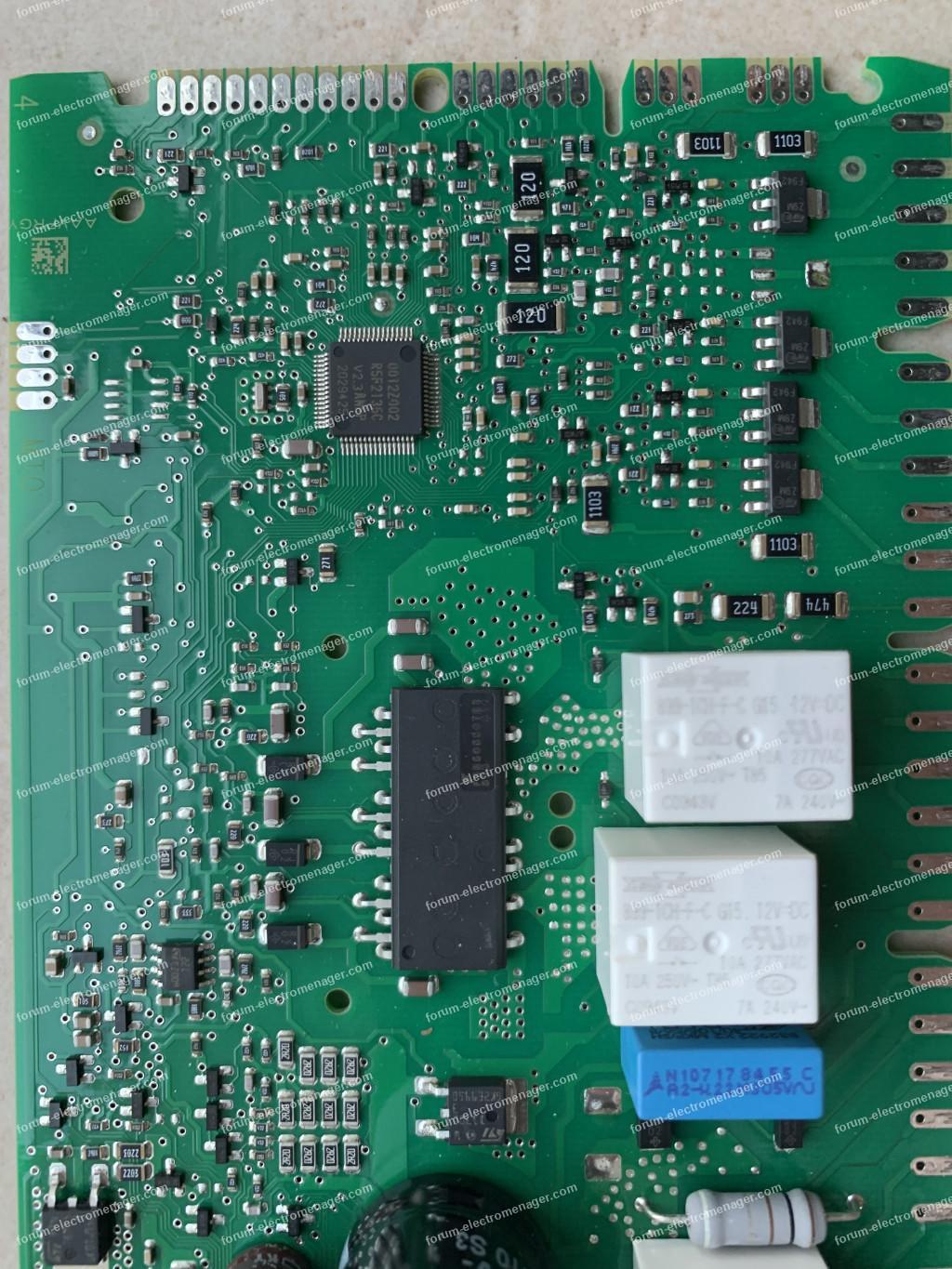

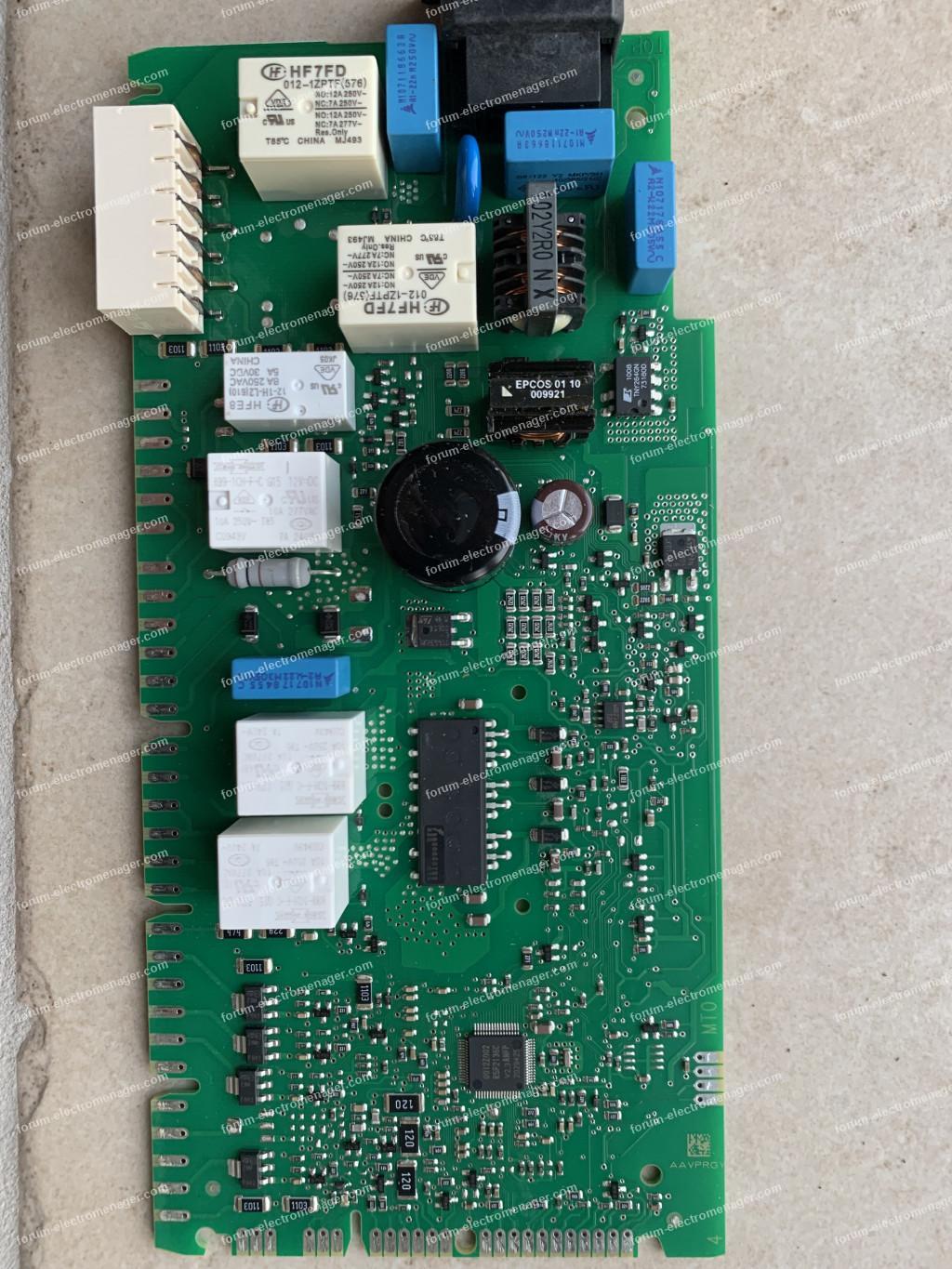

Comme demandé, Voici des photos supplémentaires.
Pour agrandir les images, cliquez dessus.
Comme demandé, Voici des photos supplémentaires.
Pour agrandir les images, cliquez dessus.
08 septembre 2026 à 07:19
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Je viens de faire une thermographie de la carte connectée seulement au réseau secteur 230V.
Je n’observe pas d’emballement thermique particulier sur la carte excepté le PWM dont la température boîtier s’élève jusqu’à 123 degrés avant que le 13,80V tombe à 0,6V.
Je note également une fois que le 13,80V tombe, la température du PWM est maintenue à 115 degrés.
Ce n’est pas vraiment un comportement normal d’une protection, une fois que la protection thermique active la limitation de la sortie 13,8V à 0,6V, la puissance dissipée dans le PWM devrait immédiatement chuter et entraînant ainsi la la baisse de sa température…
Demain j’essaierai d’estimer la puissance consommée sur la ligne 13,80V en l’alimentant par une alimentation DC externe de labo sur la capacité chimique située après la diode de redressement de la sortie du Flyback…
Je viens de faire une thermographie de la carte connectée seulement au réseau secteur 230V.
Je n’observe pas d’emballement thermique particulier sur la carte excepté le PWM dont la température boîtier s’élève jusqu’à 123 degrés avant que le 13,80V tombe à 0,6V.
Je note également une fois que le 13,80V tombe, la température du PWM est maintenue à 115 degrés.
Ce n’est pas vraiment un comportement normal d’une protection, une fois que la protection thermique active la limitation de la sortie 13,8V à 0,6V, la puissance dissipée dans le PWM devrait immédiatement chuter et entraînant ainsi la la baisse de sa température…
Demain j’essaierai d’estimer la puissance consommée sur la ligne 13,80V en l’alimentant par une alimentation DC externe de labo sur la capacité chimique située après la diode de redressement de la sortie du Flyback…
09 septembre 2026 à 20:06
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Pour faire suite à mes investigations, comme évoqué précédemment, j’ai câblé une alimentation de labo réglée à 13,80V. A la mise sous tension du 13,8V je relève un courant d’appel de 60mA et un courant de consommation permanente de 11mA environ ce qui donne une puissance de sortie de 152mW en régime établi dans les conditions de la carte sans aucune entrée sortie de câblées sur cette carte, autrement dit dans ces conditions l’alimentation 13,80V se met en défaut par le PWM par élévation thermique .
J’ai commandé le PWM et les 2 capa chimiques, … j’attends la livraison…
Pour faire suite à mes investigations, comme évoqué précédemment, j’ai câblé une alimentation de labo réglée à 13,80V. A la mise sous tension du 13,8V je relève un courant d’appel de 60mA et un courant de consommation permanente de 11mA environ ce qui donne une puissance de sortie de 152mW en régime établi dans les conditions de la carte sans aucune entrée sortie de câblées sur cette carte, autrement dit dans ces conditions l’alimentation 13,80V se met en défaut par le PWM par élévation thermique .
J’ai commandé le PWM et les 2 capa chimiques, … j’attends la livraison…
18 septembre 2026 à 11:06
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Je disais donc que j’ai estimé la consommation sur le 13,80V en amenant sur la sotie après la diode de redressement un 13,80V à l’aide d’une alimentation de labo, pour arriver à la conclusion que dans les conditions d’essai identiques révélant la mise en défaut par échauffement , aucun câblage de la carte de puissance.
Mesures : Puissance liée au courant de charge des capa de la carte : 60mAx13,8V=0,83W
Puissance en régime établi: 11mAx13,8V=152mW
J’en conclus qu’il n’y rien d’anomalies sur le 13,8V
J’ai donc décidé de commander le PWM du Flyback ainsi que les capa chimiques que je viens de de recevoir.
Le verdict dans la suite des tests …
Mesures : Puissance liée au courant de charge des capa de la carte : 60mAx13,8V=0,83W
Puissance en régime établi: 11mAx13,8V=152mW
J’en conclus qu’il n’y rien d’anomalies sur le 13,8V
J’ai donc décidé de commander le PWM du Flyback ainsi que les capa chimiques que je viens de de recevoir.
Le verdict dans la suite des tests …
18 septembre 2026 à 17:46
Réponse d'un humain du forum électroménager
Panne lave-vaisselle Bosch SMV69EP10/21
Bonjour.
Après remplacement du PWM (TNY264GN) et 2 capas par sécurité tout fonctionne correctement à présent !
Après remplacement du PWM (TNY264GN) et 2 capas par sécurité tout fonctionne correctement à présent !
19 septembre 2026 à 12:11
