Question Forum Électroménager : Lave-vaisselle Whirlpool ADP 4820 en panne
Bonjour.
Je reviens sur le site, cette fois pour le lave-vaisselle de ma fille…

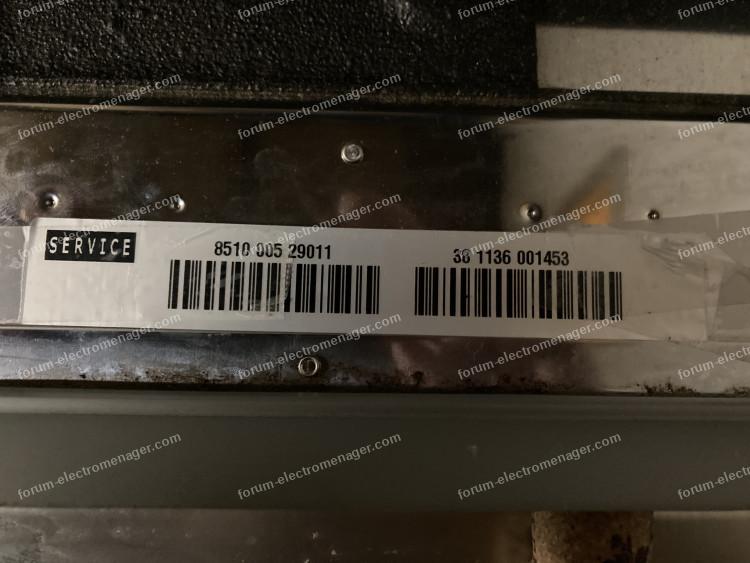

C'est un Whirlpool ADP 4820, qui démarre normalement par la vidange hygiénique, qu'il répète un certain nombre de fois et qui se termine par 8 clignotements de diode (pas de code défaut sur ce modèle)…
Le feu vert n'est visiblement pas donné pour l'alimentation de l'électrovanne (bobine avec résistance de 35 kilo-ohm, continuité des fils d'alimentation vérifiée), modèle sans capteur de niveau d'eau…

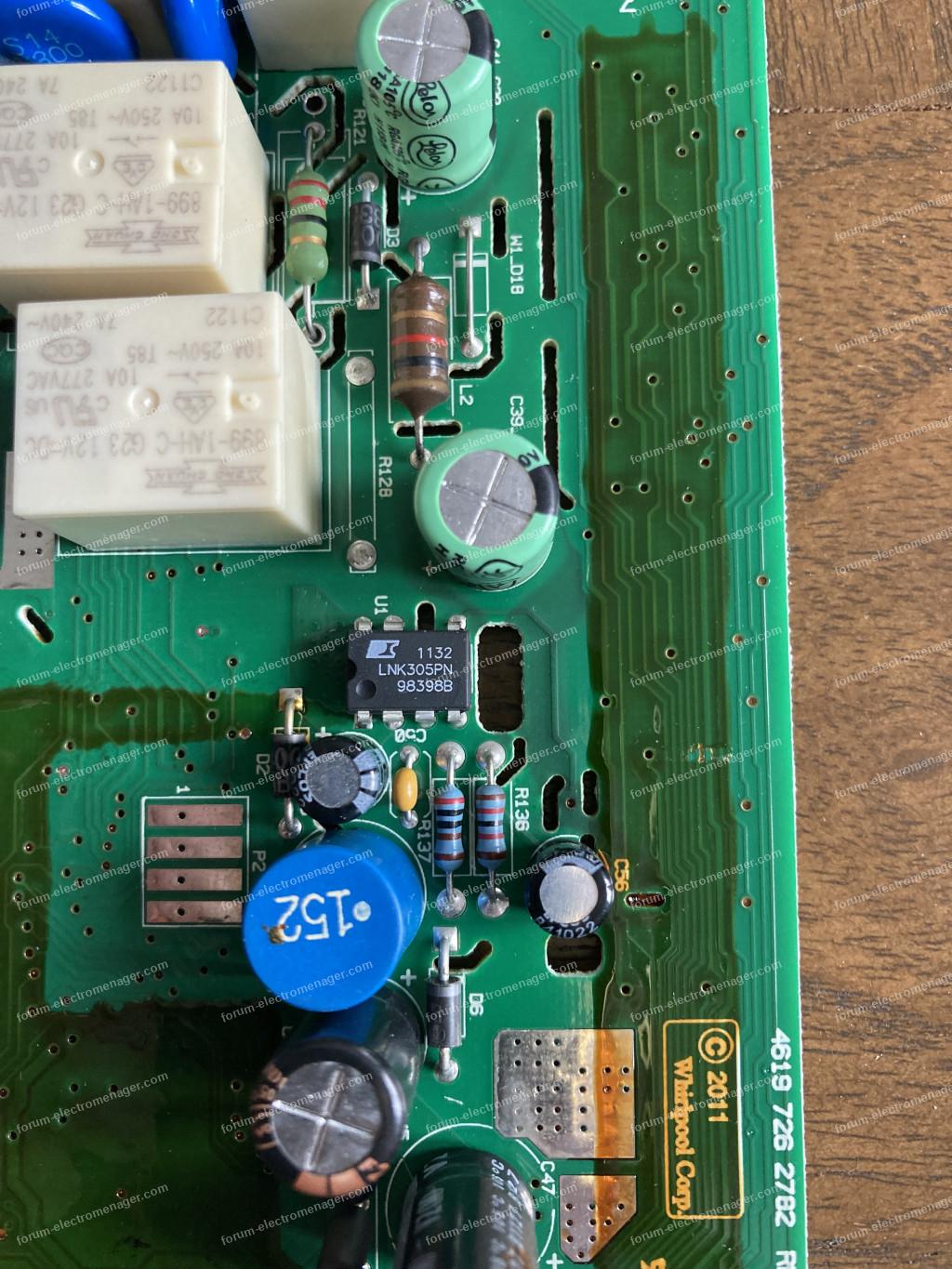

Je me tourne vers la platine de commande qui ne présente visiblement pas de désordre…
Mais mes connaissances en la matière sont très limitées…
Le problème se serait déclaré suite aux multiples coupures d'électricité dues aux tempêtes successives.
Pourriez-vous m'aider ?
Et me confirmer la valeur de R121 (22 ohm) ?
Merci d'avance.
Pour agrandir les images, cliquez dessus.
Je reviens sur le site, cette fois pour le lave-vaisselle de ma fille…
C'est un Whirlpool ADP 4820, qui démarre normalement par la vidange hygiénique, qu'il répète un certain nombre de fois et qui se termine par 8 clignotements de diode (pas de code défaut sur ce modèle)…
Le feu vert n'est visiblement pas donné pour l'alimentation de l'électrovanne (bobine avec résistance de 35 kilo-ohm, continuité des fils d'alimentation vérifiée), modèle sans capteur de niveau d'eau…
Je me tourne vers la platine de commande qui ne présente visiblement pas de désordre…
Mais mes connaissances en la matière sont très limitées…
Le problème se serait déclaré suite aux multiples coupures d'électricité dues aux tempêtes successives.
Pourriez-vous m'aider ?
Et me confirmer la valeur de R121 (22 ohm) ?
Merci d'avance.
Pour agrandir les images, cliquez dessus.
21 novembre 2023 à 16:32
Réponses forum électroménager 1
Lave-vaisselle Whirlpool ADP 4820 en panne
Bonjour.
R121 : 22 Ohms type anti-surge, oui, celle de votre carte est en pleine forme...
Même si, pour moi, sa valeur n'est pas adaptée à notre secteur 230V... Mais bon, elle est en vie !
Par contre, si la R de l'électrovanne est 35000 Ohms (35 kiloohms), elle a un souci ! Sa valeur serait plus proche de 3500 (exactement 3760@25°C suivant le constructeur).
Code défaut : vous avez 8 clignotements LED, donc défaut F8 qui indique un problème de niveau... Faites une recherche sur le net.
Bonne soirée.
R121 : 22 Ohms type anti-surge, oui, celle de votre carte est en pleine forme...
Même si, pour moi, sa valeur n'est pas adaptée à notre secteur 230V... Mais bon, elle est en vie !
Par contre, si la R de l'électrovanne est 35000 Ohms (35 kiloohms), elle a un souci ! Sa valeur serait plus proche de 3500 (exactement 3760@25°C suivant le constructeur).
Code défaut : vous avez 8 clignotements LED, donc défaut F8 qui indique un problème de niveau... Faites une recherche sur le net.
Bonne soirée.
21 novembre 2023 à 20:54
Réponses forum électroménager 2
Lave-vaisselle Whirlpool ADP 4820 en panne
Bonjour.
Excusez la réponse tardive, mais depuis hier soir, j’ai la cervelle en fromage blanc…
Déjà des signes de fatigue avec la virgule qui a ripé pour la résistance de la bobine d’électrovanne.
Merci de vous intéresser à mon problème…
Toutes les recherches que j’ai faites sur le net concernent un lave-vaisselle ADP 4820 avec capteur OWI, hors le mien n’en est pas équipé…
Le remplissage et le contrôle du niveau reste un mystère pour moi.
Bonne fin de journée.
Excusez la réponse tardive, mais depuis hier soir, j’ai la cervelle en fromage blanc…
Déjà des signes de fatigue avec la virgule qui a ripé pour la résistance de la bobine d’électrovanne.
Merci de vous intéresser à mon problème…
Toutes les recherches que j’ai faites sur le net concernent un lave-vaisselle ADP 4820 avec capteur OWI, hors le mien n’en est pas équipé…
Le remplissage et le contrôle du niveau reste un mystère pour moi.
Bonne fin de journée.
22 novembre 2023 à 15:49
Réponses forum électroménager 3
Lave-vaisselle Whirlpool ADP 4820 en panne
Bonjour.
Il y a quand même bien un système qui mesure la quantité d'eau : soit une roue à ailettes qui comptant les tours et associée à un relais type ILS mesure la quantité d'eau rentrant dans la cuve ou alors un pressostat ?
Mais je n'ai aucune doc spécifique sur ce modèle de lave-vaisselle ADP4820
A+
Il y a quand même bien un système qui mesure la quantité d'eau : soit une roue à ailettes qui comptant les tours et associée à un relais type ILS mesure la quantité d'eau rentrant dans la cuve ou alors un pressostat ?
Mais je n'ai aucune doc spécifique sur ce modèle de lave-vaisselle ADP4820
A+
23 novembre 2023 à 17:27
Réponses forum électroménager 4
Lave-vaisselle Whirlpool ADP 4820 en panne
Bonsoir.
Encore merci de consacrer du temps à mon problème.
Effectivement, il y a bien un dispositif de comptage de l’eau entrant dans la chambre de répartition (roue à aubes et relais ILS), est-ce que ce dispositif est aussi en charge d’assurer le contrôle du niveau d’eau ?
J’ai lu sur plusieurs forums que ce relais était monté en série avec le relais ILS de contrôle du niveau du bac à sel et qu’en shuntant celui-ci le problème était résolu…
J’ai rincé le bac à sel, le flotteur est parfaitement libre.
Y a-t-il un moyen de vérifier ces ILS ?
Je n’ai pas mené d’autres investigations depuis deux jours, mis à plat par une infection bactérienne…
À bientôt.
Encore merci de consacrer du temps à mon problème.
Effectivement, il y a bien un dispositif de comptage de l’eau entrant dans la chambre de répartition (roue à aubes et relais ILS), est-ce que ce dispositif est aussi en charge d’assurer le contrôle du niveau d’eau ?
J’ai lu sur plusieurs forums que ce relais était monté en série avec le relais ILS de contrôle du niveau du bac à sel et qu’en shuntant celui-ci le problème était résolu…
J’ai rincé le bac à sel, le flotteur est parfaitement libre.
Y a-t-il un moyen de vérifier ces ILS ?
Je n’ai pas mené d’autres investigations depuis deux jours, mis à plat par une infection bactérienne…
À bientôt.
23 novembre 2023 à 18:07
Réponses forum électroménager 5
Lave-vaisselle Whirlpool ADP 4820 en panne
Bonjour.
Un ILS (Inter Lame Souple) est facile à vérifier :
Ohmmètre gamme 200 ohms aux bornes de cet ILS (pas de polarité à respecter comme pour une diode).
Vous devez lire 1 ou OL (Over Limit) suivant ohmmètre c'est à dire valeur + grande que 200 ohms.
Approchez un petit aimant de l'ampoule ILS.
Vous devez lire moins de 1 ohm valeur de la résistance des cordons de mesure incluse.... encore faut il mesurer la résistance de ces cordons avant le test
....
La résistance de contact d'un ILS doit être moins que 0.2 à 0.3 ohm sous courant de 1 ampère.
C'est vrai que sur certains lave-vaisselle ILS débitmètre et ILS niveau sel sont en série à ce moment là il suffit de contrôler les 2.
Bonne journée.
Un ILS (Inter Lame Souple) est facile à vérifier :
Ohmmètre gamme 200 ohms aux bornes de cet ILS (pas de polarité à respecter comme pour une diode).
Vous devez lire 1 ou OL (Over Limit) suivant ohmmètre c'est à dire valeur + grande que 200 ohms.
Approchez un petit aimant de l'ampoule ILS.
Vous devez lire moins de 1 ohm valeur de la résistance des cordons de mesure incluse.... encore faut il mesurer la résistance de ces cordons avant le test
.... La résistance de contact d'un ILS doit être moins que 0.2 à 0.3 ohm sous courant de 1 ampère.
C'est vrai que sur certains lave-vaisselle ILS débitmètre et ILS niveau sel sont en série à ce moment là il suffit de contrôler les 2.
Bonne journée.
24 novembre 2023 à 09:24
Réponses forum électroménager 6
Lave-vaisselle Whirlpool ADP 4820 en panne
Bonjour,
Des nouvelles du lave-vaisselle après une semaine chargée…
Séance de contrôle des ILS qui s'avèrent être en état, résistance de 0,1 ohm environ… Remontage, dégraissage de la pompe de cyclage car je m'étais aperçu que le filtre cylindrique de fond de cuve n'était pas toujours bien verrouillé…
Essai hier avec clignotement de la touche départ (défaut porte ouverte…) Démontage de l'interrupteur, vérification du fonctionnement, nettoyage des contacts, contrôle de continuité… Pas d'anomalie !
Nouvel essai ce matin, la pompe part en vidange, une fois, deux fois… De dépit, j'assène un coup sec sur la tranche de la porte côté platine et là, j'entends l'eau s'engouffrer dans la chambre de remplissage !…
Est-ce une coïncidence ?
Je reste dans l'expectative, j'ai enchaîné trois programmes différents, tout fonctionne correctement !…
Était-ce un problème de mauvais contact, de relais fatigué ?
En tout cas, je vous remercie du coup de main et je vous souhaite une bonne soirée.
A+
Des nouvelles du lave-vaisselle après une semaine chargée…
Séance de contrôle des ILS qui s'avèrent être en état, résistance de 0,1 ohm environ… Remontage, dégraissage de la pompe de cyclage car je m'étais aperçu que le filtre cylindrique de fond de cuve n'était pas toujours bien verrouillé…
Essai hier avec clignotement de la touche départ (défaut porte ouverte…) Démontage de l'interrupteur, vérification du fonctionnement, nettoyage des contacts, contrôle de continuité… Pas d'anomalie !
Nouvel essai ce matin, la pompe part en vidange, une fois, deux fois… De dépit, j'assène un coup sec sur la tranche de la porte côté platine et là, j'entends l'eau s'engouffrer dans la chambre de remplissage !…
Est-ce une coïncidence ?
Je reste dans l'expectative, j'ai enchaîné trois programmes différents, tout fonctionne correctement !…
Était-ce un problème de mauvais contact, de relais fatigué ?
En tout cas, je vous remercie du coup de main et je vous souhaite une bonne soirée.
A+
30 novembre 2023 à 18:58
