Question Dépannage Électroménager : Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonjour.
Je sollicite votre aide afin de tenter une réparation de mon lave-vaisselle SX66M094EU qui a décidé de n'en faire qu'à sa tête...
Le lave vaisselle s'allume, je n'ai aucune anomalie affichée et je peux choisir les programmes mais à la validation du programme, il tente de se lancer et finit par s'arrêter.
Je l'ai entièrement démonté et vérifié qu'il n'y avait rien qui bloquait la pompe de cyclage ou la pompe de vidange.
RAS de ce côté là et je les entends bien qui se lancent lorsque je valide un programme.
J'ai également posé la main dessus et je les sens se lancer.
J'ai décapé entièrement l'échangeur thermique qui était resté rempli d'eau.
J'ai regardé du côté de l’électrovanne et elle fonctionne correctement lorsque je l'alimente en direct.
J'ai cependant remarqué qu'aucune alimentation n'arrive sur le connecteur derrière la trappe à l'arrière du lave vaisselle.
J'ai testé la continuité de connexion en partant de la carte en passant par la sécurité anti fuite et jusqu'à l'électrovanne et ce n'est pas coupé.
Je suis remonté sur la carte en lançant un cycle et apparemment il n'y a aucune alimentation derrière le relais HFE8 qui semble alimenter cette électrovanne (et autres).
Mes compétences s'arrêtent un peu là et je ne sais pas s'il peut y avoir une autre sécurité, un autre relais qui empêcherait l'électrovanne d'être alimentée.
En parcourant le forum, j'ai vu le membre mamigas qui semble bien connaître ces cartes.
Je ne sais pas s'il officie toujours sur ce forum.

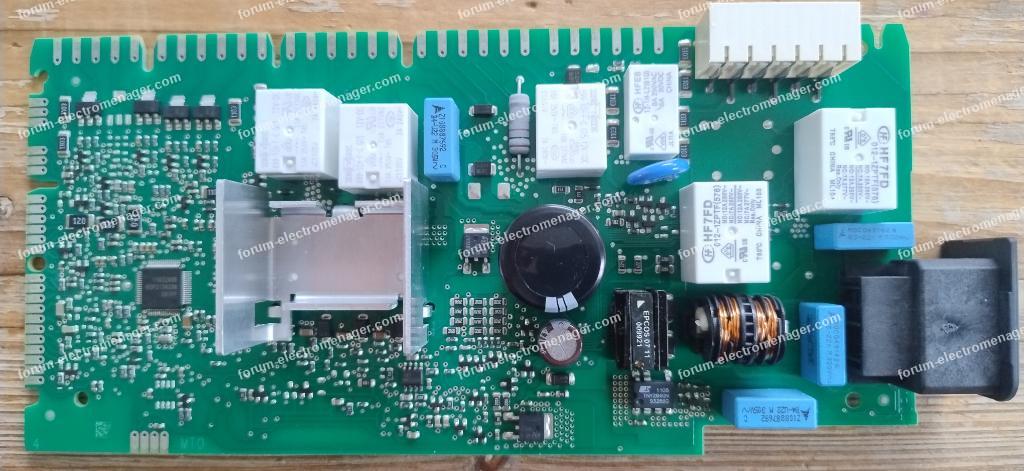

Je mets une photo de la carte.
En vous remerciant d'avance pour l'aide que vous pourriez m'apporter.
Cédric.
Pour agrandir l'image, cliquez dessus.
Je sollicite votre aide afin de tenter une réparation de mon lave-vaisselle SX66M094EU qui a décidé de n'en faire qu'à sa tête...
Le lave vaisselle s'allume, je n'ai aucune anomalie affichée et je peux choisir les programmes mais à la validation du programme, il tente de se lancer et finit par s'arrêter.
Je l'ai entièrement démonté et vérifié qu'il n'y avait rien qui bloquait la pompe de cyclage ou la pompe de vidange.
RAS de ce côté là et je les entends bien qui se lancent lorsque je valide un programme.
J'ai également posé la main dessus et je les sens se lancer.
J'ai décapé entièrement l'échangeur thermique qui était resté rempli d'eau.
J'ai regardé du côté de l’électrovanne et elle fonctionne correctement lorsque je l'alimente en direct.
J'ai cependant remarqué qu'aucune alimentation n'arrive sur le connecteur derrière la trappe à l'arrière du lave vaisselle.
J'ai testé la continuité de connexion en partant de la carte en passant par la sécurité anti fuite et jusqu'à l'électrovanne et ce n'est pas coupé.
Je suis remonté sur la carte en lançant un cycle et apparemment il n'y a aucune alimentation derrière le relais HFE8 qui semble alimenter cette électrovanne (et autres).
Mes compétences s'arrêtent un peu là et je ne sais pas s'il peut y avoir une autre sécurité, un autre relais qui empêcherait l'électrovanne d'être alimentée.
En parcourant le forum, j'ai vu le membre mamigas qui semble bien connaître ces cartes.
Je ne sais pas s'il officie toujours sur ce forum.
Je mets une photo de la carte.
En vous remerciant d'avance pour l'aide que vous pourriez m'apporter.
Cédric.
Pour agrandir l'image, cliquez dessus.
22 février 2026 à 17:38
Réponse 1 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonjour.
Quelques questions.
Quand vous lancez le cycle entendez vous en 1er la pompe de vidange tourner pendant une dizaine de secondes ?
Prend t'il de l'eau ou pas ?
Quand il s’arrête il s'éteint ou pas ?
Si il ne s’éteint pas dans quel état reste il bloqué (quels voyants allumés? un code erreur ?)
Avec ces quelques infos en plus il sera peut être possible d'en dire plus.
Pour info les électrovannes et boites produits sont commandés par des triacs, le HFE8 est le télérupteur qui pilote la mise sous tension et hors tension du lave-vaisselle.
mamigas
Quelques questions.
Quand vous lancez le cycle entendez vous en 1er la pompe de vidange tourner pendant une dizaine de secondes ?
Prend t'il de l'eau ou pas ?
Quand il s’arrête il s'éteint ou pas ?
Si il ne s’éteint pas dans quel état reste il bloqué (quels voyants allumés? un code erreur ?)
Avec ces quelques infos en plus il sera peut être possible d'en dire plus.
Pour info les électrovannes et boites produits sont commandés par des triacs, le HFE8 est le télérupteur qui pilote la mise sous tension et hors tension du lave-vaisselle.
mamigas
22 février 2026 à 19:17
Réponse 2 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
J'entends bien la pompe de vidange se lancer quelques secondes.
Il ne prend jamais l'eau ensuite.
Il reste une minute ou deux sans action puis relance pompe de vidange et/ou cyclage mais toujours pas de prise d'eau.
Quand il s'arrête, il s'éteint comme une fin de cycle normale, écran éteint et aucun code anomalie.
Il ne prend jamais l'eau ensuite.
Il reste une minute ou deux sans action puis relance pompe de vidange et/ou cyclage mais toujours pas de prise d'eau.
Quand il s'arrête, il s'éteint comme une fin de cycle normale, écran éteint et aucun code anomalie.
22 février 2026 à 19:26
Réponse 3 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonjour.
Aucune idée sur la cause. (désolé!) il faut contrôler le max d' éléments :
Qualité de la connectique fils oxydes brulés contacts lâches lyres de connecteur ouvertes ...... coté carte et coté éléments ( moteur électrovanne....)
Valeur de la R de chauffe entre 25 et 35 ohms
Mesurer les enroulements des moteurs triphasés
vidange 80 par enroulement et pas de point dur dans la rotation
circulation 50 par enroulement idem pas de point dur dans la rotation
rotation sans point dur de la pompe de circulation
fonctionnement du relais ILS sur le débitmètre
rotation des bras d 'aspersion et moteur d' inverter qui aiguille l'eau dans les bras
circuit de détection de cuve vide et si tout ça ok alors mesurer les R de contact des relais :
les 2 relais qui pilotent la R de chauffe ceux qui sont le plus à droite sur la carte type HF7FD
les 2 relais qui commandent les pompes ( ils sont situés au dessus du radiateur alu) type HF3FD
le "safety" relais (HF3FD)qui est à coté du télérupteur HFE8
attention pour effectuer un contrôle sans dessoudage des relais avec une alim extérieure (pile de 9v par exemple) il est IMPERATIF de respecter la polarité + et - et de vérifier que la diode roue libre qui est en parallèle sur chaque bobine de relais est bien polarisée en INVERSE sinon elle va faire PSHItttt
Cordialement.
Aucune idée sur la cause. (désolé!) il faut contrôler le max d' éléments :
Qualité de la connectique fils oxydes brulés contacts lâches lyres de connecteur ouvertes ...... coté carte et coté éléments ( moteur électrovanne....)
Valeur de la R de chauffe entre 25 et 35 ohms
Mesurer les enroulements des moteurs triphasés
vidange 80 par enroulement et pas de point dur dans la rotation
circulation 50 par enroulement idem pas de point dur dans la rotation
rotation sans point dur de la pompe de circulation
fonctionnement du relais ILS sur le débitmètre
rotation des bras d 'aspersion et moteur d' inverter qui aiguille l'eau dans les bras
circuit de détection de cuve vide et si tout ça ok alors mesurer les R de contact des relais :
les 2 relais qui pilotent la R de chauffe ceux qui sont le plus à droite sur la carte type HF7FD
les 2 relais qui commandent les pompes ( ils sont situés au dessus du radiateur alu) type HF3FD
le "safety" relais (HF3FD)qui est à coté du télérupteur HFE8
attention pour effectuer un contrôle sans dessoudage des relais avec une alim extérieure (pile de 9v par exemple) il est IMPERATIF de respecter la polarité + et - et de vérifier que la diode roue libre qui est en parallèle sur chaque bobine de relais est bien polarisée en INVERSE sinon elle va faire PSHItttt
Cordialement.
23 février 2026 à 09:51
Réponse 4 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonsoir.
Ne soyez pas désolé.
Vous avez déjà pris le temps de me répondre et je vous en remercie.
Mes valeurs pour la pompe de cyclage sont un peu plus faibles, environ 45ohms de mémoire mais je la sens se lancer en mettant la main dessus.
Tout comme j'entends la pompe de vidage.
De ce côté, il n'y a pas de souci pour moi.
Je ne vois pas bien par contre où se situe le détecteur de cuve vide.
Je vois la sonde de température mais pas autre chose.
Je ne comprends pas pourquoi l'électrovanne n'est pas alimentée. Peut être la carte tout simplement...
A suivre et si je trouve je viendrai donner l'origine de mon problème.
Ne soyez pas désolé.
Vous avez déjà pris le temps de me répondre et je vous en remercie.
Mes valeurs pour la pompe de cyclage sont un peu plus faibles, environ 45ohms de mémoire mais je la sens se lancer en mettant la main dessus.
Tout comme j'entends la pompe de vidage.
De ce côté, il n'y a pas de souci pour moi.
Je ne vois pas bien par contre où se situe le détecteur de cuve vide.
Je vois la sonde de température mais pas autre chose.
Je ne comprends pas pourquoi l'électrovanne n'est pas alimentée. Peut être la carte tout simplement...
A suivre et si je trouve je viendrai donner l'origine de mon problème.
23 février 2026 à 21:34
Réponse 5 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonsoir,
Pour préciser la situation également :
Tout programme commence effectivement par une courte vidange
>> Pouvez-vous donc préciser quelle est la hauteur d’eau résiduelle en fond de puits central de cuve (sous filtre donc) lorsque le LV s’arrête ?
Et d’autre part, c’est important :
>> La tape de fermeture du carter de pompe de vidange (tape située dans l’angle AV droit du puits central de cuve) est-elle bien clipsée sur son emplacement ?
Ensuite, pour vous donner une idée de ce qui s’exécute après 1ère vidange :
Avant alimentation électrique de l’électrovanne d’arrivée d’eau, l’absence ou la présence d’eau dans le puits central de cuve est vérifiée par une brève rotation de la pompe de cyclage (de l’ordre de 5 secondes).
Selon la puissance consommée, l’électronique autorise l’arrivée d’eau ou provoque une vidange complémentaire.
>> Constatez-vous cette brève rotation de la pompe de cyclage ?
Et si l’absence d’eau est constatée, l’électronique alimente alors très très brièvement l’électrovanne d’arrivée d’eau (il s’agit d’une impulsion) qui doit se traduire par une élévation de quelques millimètres du niveau d’eau dans l’échangeur thermique déjà plein.
Et enfin, le 1er remplissage de cuve se fait par ouverture de l’électrovanne de vidage de l’échangeur thermique et non pas par l’électrovanne d’arrivée d’eau.
Au-delà, mais seulement au-delà de ce 1er remplissage, un complément d’eau sera effectué, cette fois, par alimentation électrique de l’électrovanne d’arrivé d’eau.
On voit alors cette eau s’élever de 5 à 10 cm dans l’échangeur thermique avant de s’écouler dans la cuve.
À vous de voir et de nous dire donc ce qui est conforme à ce déroulement ou pas.
L’activité des 2 pompes notamment est à relever ainsi que la hauteur d’eau en fond de puits central de cuve lorsque le lave -aisselle s’arrête.
Cordialement.
Pour préciser la situation également :
Tout programme commence effectivement par une courte vidange
>> Pouvez-vous donc préciser quelle est la hauteur d’eau résiduelle en fond de puits central de cuve (sous filtre donc) lorsque le LV s’arrête ?
Et d’autre part, c’est important :
>> La tape de fermeture du carter de pompe de vidange (tape située dans l’angle AV droit du puits central de cuve) est-elle bien clipsée sur son emplacement ?
Ensuite, pour vous donner une idée de ce qui s’exécute après 1ère vidange :
Avant alimentation électrique de l’électrovanne d’arrivée d’eau, l’absence ou la présence d’eau dans le puits central de cuve est vérifiée par une brève rotation de la pompe de cyclage (de l’ordre de 5 secondes).
Selon la puissance consommée, l’électronique autorise l’arrivée d’eau ou provoque une vidange complémentaire.
>> Constatez-vous cette brève rotation de la pompe de cyclage ?
Et si l’absence d’eau est constatée, l’électronique alimente alors très très brièvement l’électrovanne d’arrivée d’eau (il s’agit d’une impulsion) qui doit se traduire par une élévation de quelques millimètres du niveau d’eau dans l’échangeur thermique déjà plein.
Et enfin, le 1er remplissage de cuve se fait par ouverture de l’électrovanne de vidage de l’échangeur thermique et non pas par l’électrovanne d’arrivée d’eau.
Au-delà, mais seulement au-delà de ce 1er remplissage, un complément d’eau sera effectué, cette fois, par alimentation électrique de l’électrovanne d’arrivé d’eau.
On voit alors cette eau s’élever de 5 à 10 cm dans l’échangeur thermique avant de s’écouler dans la cuve.
À vous de voir et de nous dire donc ce qui est conforme à ce déroulement ou pas.
L’activité des 2 pompes notamment est à relever ainsi que la hauteur d’eau en fond de puits central de cuve lorsque le lave -aisselle s’arrête.
Cordialement.
23 février 2026 à 21:39
Réponse 6 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonsoir.
Le lave-vaisselle a été démonté pour vérifier que rien n'obstruait les différents éléments.
Il est donc actuellement totalement vide en eau en dehors d'un très léger fond de cuve.
Quand la pompe de vidange s'enclenche, il n'y a aucune eau à évacuer.
Je suis désolé mais je ne vois pas bien ce dont il s'agit quand vous parlez de "tape de fermeture du carter de pompe de vidange".

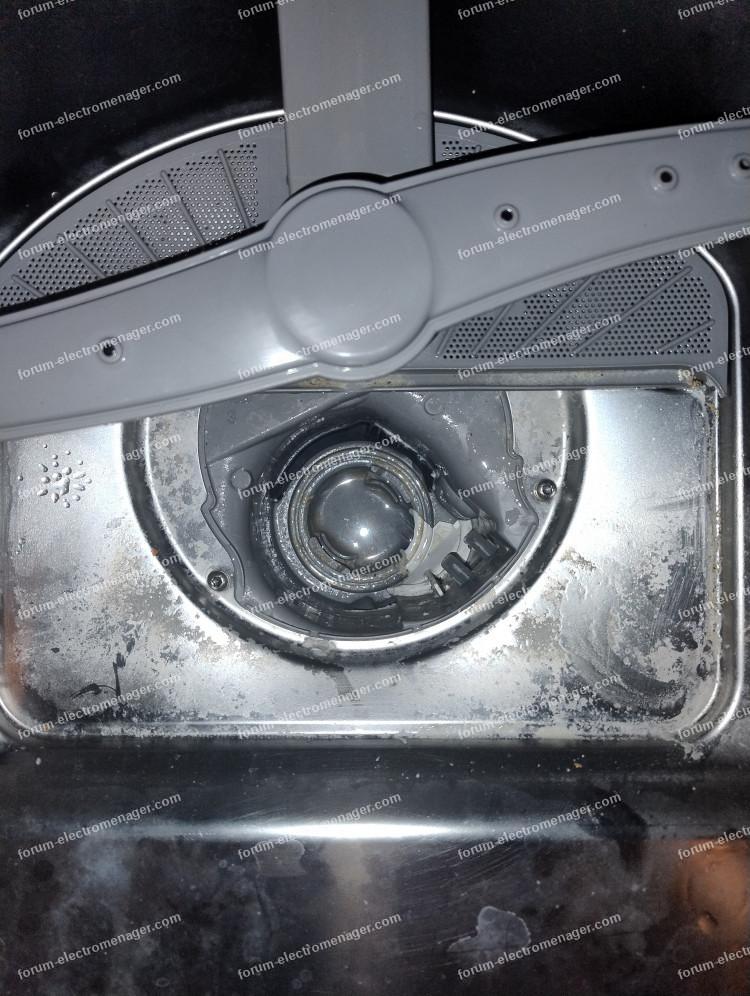

Je vous mets une photo du fond de cuve sous le filtre.
Je ne sais pas si c'est l'endroit que vous évoquez.
Je vous confirme avoir senti et entendu la pompe de cyclage se lancer brièvement à un moment.
Mais de mémoire, la pompe de vidange s'est ensuite déclenchée alors qu'il n'y a pas eu d'arrivée d'eau.
Concernant l'échangeur thermique, il a été vidé de son eau pour nettoyage et le lave-vaisselle n'a pas jamais ouvert l'électrovanne afin de le remplir. Il est donc resté totalement vide depuis.
Un point qui m'a interpellé sur la pompe de cyclage.
Lorsque j'ai voulu vérifier la rotation de l'hélice, j'ai trouvé que cela forçait un peu.
Mais cela venait de la couronne de bobines cuivre autour de l'axe. Une fois cet élément enlevé, l'hélice tournait sans aucune résistance. Je ne sais pas si c'est normal.
Merci pour votre aide.
Pour agrandir l'image, cliquez dessus.
Le lave-vaisselle a été démonté pour vérifier que rien n'obstruait les différents éléments.
Il est donc actuellement totalement vide en eau en dehors d'un très léger fond de cuve.
Quand la pompe de vidange s'enclenche, il n'y a aucune eau à évacuer.
Je suis désolé mais je ne vois pas bien ce dont il s'agit quand vous parlez de "tape de fermeture du carter de pompe de vidange".
Je vous mets une photo du fond de cuve sous le filtre.
Je ne sais pas si c'est l'endroit que vous évoquez.
Je vous confirme avoir senti et entendu la pompe de cyclage se lancer brièvement à un moment.
Mais de mémoire, la pompe de vidange s'est ensuite déclenchée alors qu'il n'y a pas eu d'arrivée d'eau.
Concernant l'échangeur thermique, il a été vidé de son eau pour nettoyage et le lave-vaisselle n'a pas jamais ouvert l'électrovanne afin de le remplir. Il est donc resté totalement vide depuis.
Un point qui m'a interpellé sur la pompe de cyclage.
Lorsque j'ai voulu vérifier la rotation de l'hélice, j'ai trouvé que cela forçait un peu.
Mais cela venait de la couronne de bobines cuivre autour de l'axe. Une fois cet élément enlevé, l'hélice tournait sans aucune résistance. Je ne sais pas si c'est normal.
Merci pour votre aide.
Pour agrandir l'image, cliquez dessus.
24 février 2026 à 22:03
Réponse 7 forum dépannage électroménager
Lave-vaisselle Siemens SX66M094EU ne se lance plus
Bonsoir.
Sur votre photo, la tape de fermeture du carter de pompe de vidange se situe à l’AV droit, juste dessous les 2 petites colonnes du capteur de turbidité.
Le fait que vous la cherchiez montre déjà que vous ne l’avez pas déposée. Il n’aurait donc pas été nécessaire de la reclipser.
Et votre photo semble indiquer, qu’adhérant bien à la paroi du puits central elle est effectivement bien clipsée.

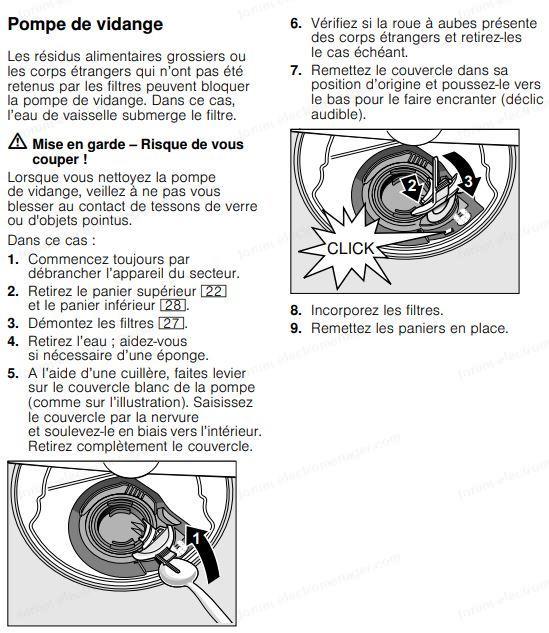

Ci-dessous un extrait de la notice d’utilisation de votre LV qui indique comment la déclipser puis la reclipser.
Ceci vous permettrait déjà de vérifier s’il existe ou non des corps étrangers dans le carter de la turbine et de vérifier l’état de cette turbine.
Mais d’autre part, et c’est sans doute le plus important, vous avez constaté :
1/ Que la pompe de cyclage se mettait brièvement en route après que la vidange ait été effectuée (et c’est normal pour évaluation de l’absence ou de la présence d’eau en cuve après vidange)
2/ Que la pompe de cyclage présentait un point dur en rotation.
Dès lors, une difficulté de rotation de la pompe de cyclage après vidange nécessite une consommation de puissance plus importante que la normale ce que l’électronique traduit comme une présence d’eau anormale après vidange dans la cuve.
Le lave-vaisselle est alors mis en sécurité après vidange de précaution (que la cuve soit vide ou non).
Mais une ou des photos aurait permis de mieux situer et apprécier l’anomalie que vous pensez avoir mis en évidence sur la pompe de cyclage.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Sur votre photo, la tape de fermeture du carter de pompe de vidange se situe à l’AV droit, juste dessous les 2 petites colonnes du capteur de turbidité.
Le fait que vous la cherchiez montre déjà que vous ne l’avez pas déposée. Il n’aurait donc pas été nécessaire de la reclipser.
Et votre photo semble indiquer, qu’adhérant bien à la paroi du puits central elle est effectivement bien clipsée.
Ci-dessous un extrait de la notice d’utilisation de votre LV qui indique comment la déclipser puis la reclipser.
Ceci vous permettrait déjà de vérifier s’il existe ou non des corps étrangers dans le carter de la turbine et de vérifier l’état de cette turbine.
Mais d’autre part, et c’est sans doute le plus important, vous avez constaté :
1/ Que la pompe de cyclage se mettait brièvement en route après que la vidange ait été effectuée (et c’est normal pour évaluation de l’absence ou de la présence d’eau en cuve après vidange)
2/ Que la pompe de cyclage présentait un point dur en rotation.
Dès lors, une difficulté de rotation de la pompe de cyclage après vidange nécessite une consommation de puissance plus importante que la normale ce que l’électronique traduit comme une présence d’eau anormale après vidange dans la cuve.
Le lave-vaisselle est alors mis en sécurité après vidange de précaution (que la cuve soit vide ou non).
Mais une ou des photos aurait permis de mieux situer et apprécier l’anomalie que vous pensez avoir mis en évidence sur la pompe de cyclage.
Cordialement.
Pour agrandir l'image, cliquez dessus.
25 février 2026 à 21:16
