Bonjour.
Panne carte sèche-linge Bosch WTE 86300. J'ai lu plusieurs échanges sur le forum concernant TNY266P qui claque.
Dans mon cas, après changement du TNY266P, le sèche linge repart et capable de faire quelques cycles puis de nouveau défaut F11 avec TNY266 claqué.
J'ai vérifié les composants au primaire, cela semble OK, condo 0.1uf, résistance 47 ohms .., je me demandais si quelqu'un avait déjà eu un problème sur les diodes de redressement, diodes pour les lesquelles je ne trouve pas d'équivalence sur le web ?
Merci.
Pour agrandir l'image, cliquez dessus.
Panne carte sèche-linge Bosch WTE 86300. J'ai lu plusieurs échanges sur le forum concernant TNY266P qui claque.
Dans mon cas, après changement du TNY266P, le sèche linge repart et capable de faire quelques cycles puis de nouveau défaut F11 avec TNY266 claqué.
J'ai vérifié les composants au primaire, cela semble OK, condo 0.1uf, résistance 47 ohms .., je me demandais si quelqu'un avait déjà eu un problème sur les diodes de redressement, diodes pour les lesquelles je ne trouve pas d'équivalence sur le web ?
Merci.
Pour agrandir l'image, cliquez dessus.
19 novembre 2025 à 09:57
Réponse 1 d'un contributeur du forum électroménager
Panne carte sèche-linge Bosch WTE 86300
Bonjour.
Si on trouve ces diodes sur le Net.

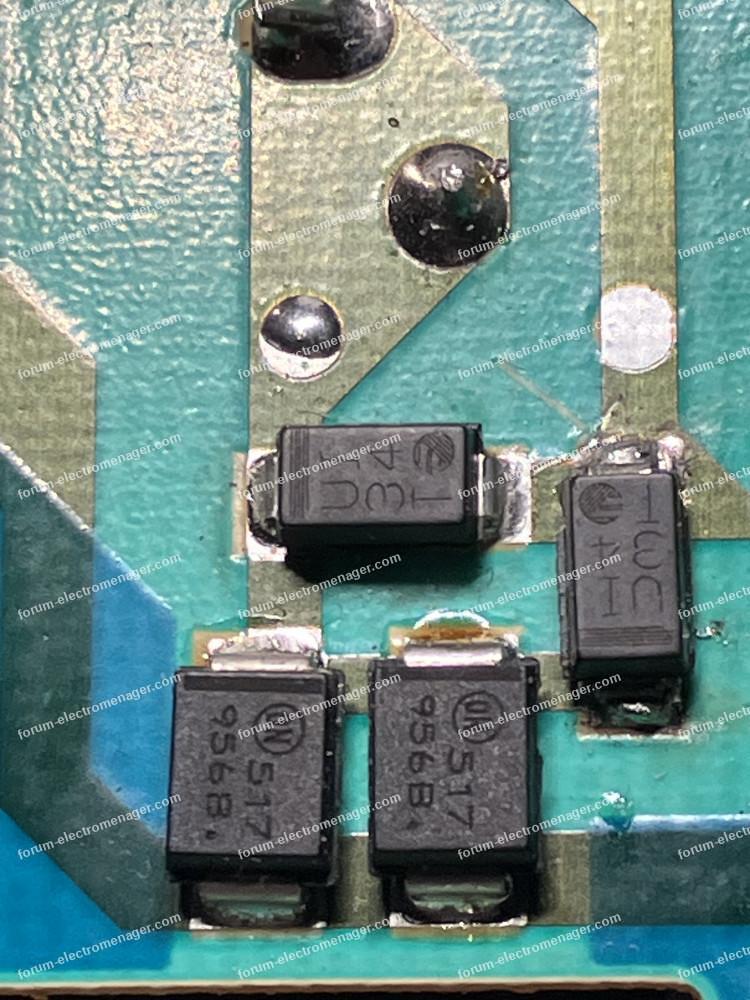

Ces diodes ne sont pas des diodes de redressement loin de là les 2 du bas montées en // sont des1SMB5 956BT de chez ON semi (ex Fairchild) zener 200 volts utilisées ici en circuit snubber.
Les 2 autres marquées UI ausi en // sont des FUF1J de chez Fagor diodes ultra rapides utilisées ici en diodes roue libre aux bornes du primaire du transfo de flyback.
Peu de chances qu'elles soient en cause et de toute façon faciles à tester in situ puisque les 2 groupes de 2 sont montées tête bêche ! regardez les marques des cathodes.
Si vous avez remplacé le TNY sans le moindre diagnostique des chaines alim ça veut dire que vous avez laissé sur la carte des composants nases sans doute dans la boucle de régulation il faut reprendre le diagnostique avec l'aide du schéma.
mamigas
Si on trouve ces diodes sur le Net.
Ces diodes ne sont pas des diodes de redressement loin de là les 2 du bas montées en // sont des1SMB5 956BT de chez ON semi (ex Fairchild) zener 200 volts utilisées ici en circuit snubber.
Les 2 autres marquées UI ausi en // sont des FUF1J de chez Fagor diodes ultra rapides utilisées ici en diodes roue libre aux bornes du primaire du transfo de flyback.
Peu de chances qu'elles soient en cause et de toute façon faciles à tester in situ puisque les 2 groupes de 2 sont montées tête bêche ! regardez les marques des cathodes.
Si vous avez remplacé le TNY sans le moindre diagnostique des chaines alim ça veut dire que vous avez laissé sur la carte des composants nases sans doute dans la boucle de régulation il faut reprendre le diagnostique avec l'aide du schéma.
mamigas
19 novembre 2025 à 14:37
Réponse 2 d'un contributeur du forum électroménager
Panne carte sèche-linge Bosch WTE 86300
Merci pour les infos.
La mesure in situ sur les diodes donne : 0.44v pour les 2 ON, idem pour les UI.
Concernant les autres composants de l'alim :
varistance (V3) : comme je ne sais pas tester , donne 20nf (dessoudée), multimètre en mode condo, sinon impédance infinie
condo (C1) en parallèle de la varistance de 0.1uf => mesuré (dessoudé) à 81 nf
diode (D1) => 1N4007 mesurée dessoudée 0.52v
résistance (R3) 47 ohms mesurée à 46.5 ohms

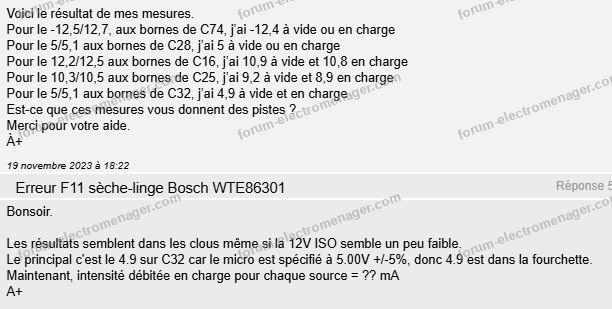

J'ai trouvé cet échange pour le même type de carte et j'avais l'intention de faire ces mesures, à vide, dans un premier temps, je n'ai que la carte sous la main, le sèche linge est chez ma fille..
Qu'en pensez-vous ?
Pour agrandir l'image, cliquez dessus.
La mesure in situ sur les diodes donne : 0.44v pour les 2 ON, idem pour les UI.
Concernant les autres composants de l'alim :
varistance (V3) : comme je ne sais pas tester , donne 20nf (dessoudée), multimètre en mode condo, sinon impédance infinie
condo (C1) en parallèle de la varistance de 0.1uf => mesuré (dessoudé) à 81 nf
diode (D1) => 1N4007 mesurée dessoudée 0.52v
résistance (R3) 47 ohms mesurée à 46.5 ohms
J'ai trouvé cet échange pour le même type de carte et j'avais l'intention de faire ces mesures, à vide, dans un premier temps, je n'ai que la carte sous la main, le sèche linge est chez ma fille..
Qu'en pensez-vous ?
Pour agrandir l'image, cliquez dessus.
19 novembre 2025 à 17:22
Réponse 3 d'un contributeur du forum électroménager
Panne carte sèche-linge Bosch WTE 86300
Bonjour.
J'ai réalisé les mesures ci-dessous rien de branché sur la carte sauf bien sûr 220v
A la mise sous tension affichage défaut F09=> je pense que c'est normal si tout débranché (sonde CTN?), le relais F17 est activé
aux bornes de C74 :12.82v
aux bornes de C28: 5.1v
aux bornes de C16: 10.76v
aux bornes de C25; 10.79v
aux bornes de C32: 4.99v
aux bornes de C5: 310/311v
Versus les valeurs déjà partagées sur le forum, perso, je ne vois pas d'anomalie.
Je n'ai pas laissé la carte très longtemps sous tension, mais je ne n'ai pas constaté d'élévation de température du TNY266.
Vu que le sèche linge parvient à faire plusieurs cycles de séchage avant claquage du TNY266P, je pense qu'il y a peut-être un composant externe à la carte défaillant ?
Avez-vous une idée des composants à vérifier ?
Merci.
J'ai réalisé les mesures ci-dessous rien de branché sur la carte sauf bien sûr 220v
A la mise sous tension affichage défaut F09=> je pense que c'est normal si tout débranché (sonde CTN?), le relais F17 est activé
aux bornes de C74 :12.82v
aux bornes de C28: 5.1v
aux bornes de C16: 10.76v
aux bornes de C25; 10.79v
aux bornes de C32: 4.99v
aux bornes de C5: 310/311v
Versus les valeurs déjà partagées sur le forum, perso, je ne vois pas d'anomalie.
Je n'ai pas laissé la carte très longtemps sous tension, mais je ne n'ai pas constaté d'élévation de température du TNY266.
Vu que le sèche linge parvient à faire plusieurs cycles de séchage avant claquage du TNY266P, je pense qu'il y a peut-être un composant externe à la carte défaillant ?
Avez-vous une idée des composants à vérifier ?
Merci.
20 novembre 2025 à 12:07
