Question Dépannage Électroménager : Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour à tous et à toutes.
J'ai découvert ce forum et je viens de m'inscrire suite à une panne de mon lave vaisselle dépassant mes moyens d'action....
Lave-vaisselle Bosch SGV4HCX48E/01.
Le lave vaisselle ne voulait plus démarrer avec un code erreur indiquant un défaut d'alimentation en eau.
J'ai contrôlé la vanne qui semblait bonne, démonté l'échangeur pour vérifier un éventuel encrassement et découvert finalement que la pompe de vidange était bloquée, sans aucune raison apparente (pas de corps étranger). j'ai pu la débloquer à la main et vérifier qu'elle tournait à nouveau librement.
J'ai tout remonté, mais je n’avais pas vu qu'un joint était tombé et de l'eau à coulé au fond au redémarrage. j'ai remis le joint, mais en rebranchant l'appareil au dernier essai, tous les voyants du panneau lumineux sont restés allumés sans s'éteindre et le clavier était bloqué.

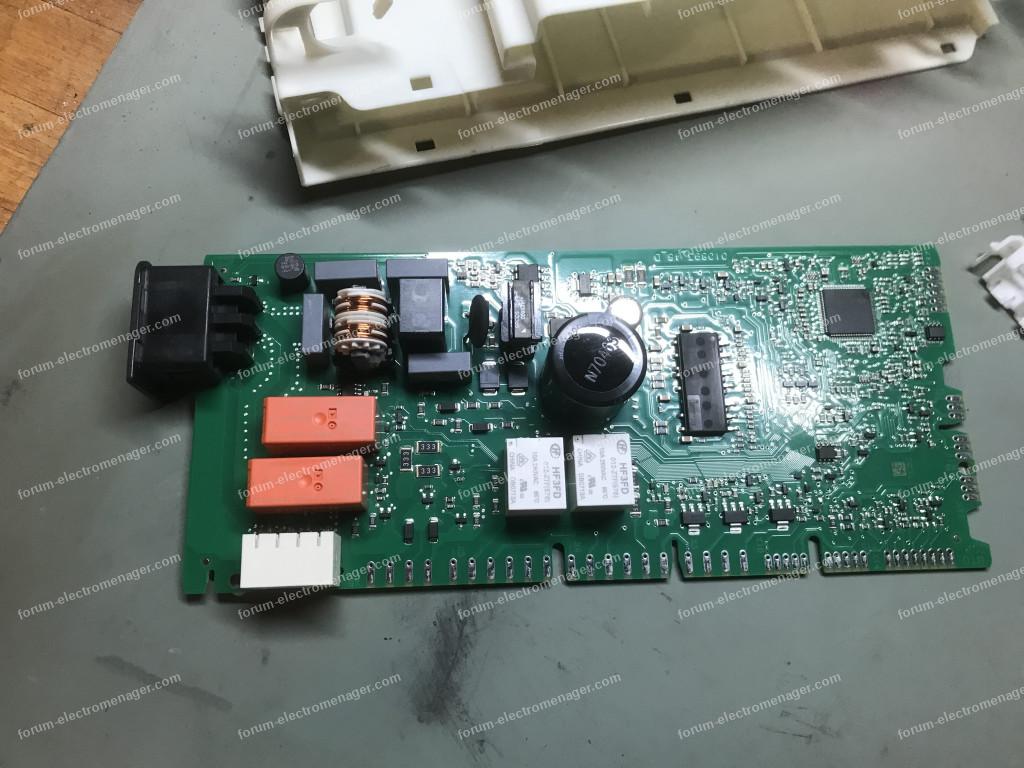

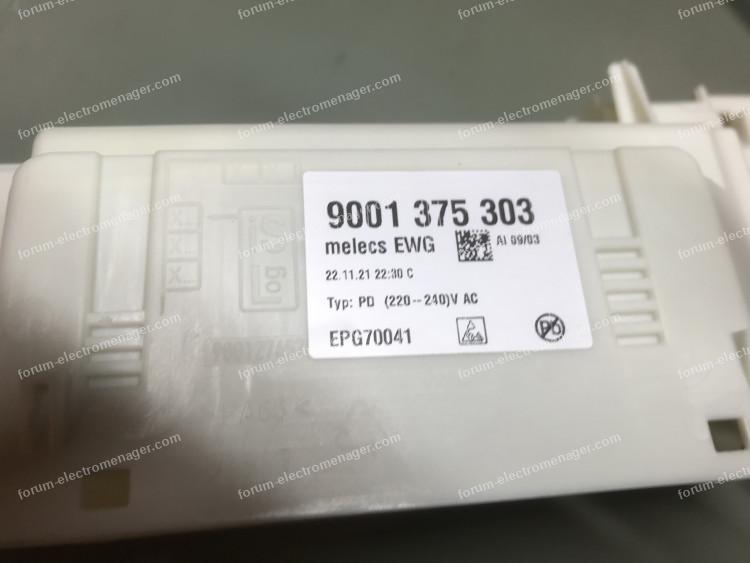

J'ai fait venir un dépanneur qui a diagnostiqué un défaut de la carte d'alimentation assorti d'un devis équivalent au prix d'un très beau lave vaisselle tout neuf.....
Serait-il possible de faire un diagnostic plus précis et de réparer cette carte ?
Merci.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
J'ai découvert ce forum et je viens de m'inscrire suite à une panne de mon lave vaisselle dépassant mes moyens d'action....
Lave-vaisselle Bosch SGV4HCX48E/01.
Le lave vaisselle ne voulait plus démarrer avec un code erreur indiquant un défaut d'alimentation en eau.
J'ai contrôlé la vanne qui semblait bonne, démonté l'échangeur pour vérifier un éventuel encrassement et découvert finalement que la pompe de vidange était bloquée, sans aucune raison apparente (pas de corps étranger). j'ai pu la débloquer à la main et vérifier qu'elle tournait à nouveau librement.
J'ai tout remonté, mais je n’avais pas vu qu'un joint était tombé et de l'eau à coulé au fond au redémarrage. j'ai remis le joint, mais en rebranchant l'appareil au dernier essai, tous les voyants du panneau lumineux sont restés allumés sans s'éteindre et le clavier était bloqué.
J'ai fait venir un dépanneur qui a diagnostiqué un défaut de la carte d'alimentation assorti d'un devis équivalent au prix d'un très beau lave vaisselle tout neuf.....
Serait-il possible de faire un diagnostic plus précis et de réparer cette carte ?
Merci.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
11 août 2025 à 15:36
Réponse 1 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour.
Questions au vu de quoi et après quelles mesures le dépanneur a décrété que la carte de contrôle était en cause ?
Merci de préciser si lors de la fuite consécutive au manque de joint de l'eau a pu couler sur la carte.
Avant d'incriminer quoi que ce soit bien vérifier le câblage et la connectique en particulier si les connecteurs sont bien enfichés à fond et qu'il n'y a pas de traces de corrosion ou oxydation au niveau des lyres des connecteurs.
Cordialement.
Questions au vu de quoi et après quelles mesures le dépanneur a décrété que la carte de contrôle était en cause ?
Merci de préciser si lors de la fuite consécutive au manque de joint de l'eau a pu couler sur la carte.
Avant d'incriminer quoi que ce soit bien vérifier le câblage et la connectique en particulier si les connecteurs sont bien enfichés à fond et qu'il n'y a pas de traces de corrosion ou oxydation au niveau des lyres des connecteurs.
Cordialement.
11 août 2025 à 18:04
Réponse 2 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour Mamigas.
Merci pour votre réponse rapide.
Lorsqu'il était là, le panneau restait complètement éteint.
Il a fait un test en ne laissant connecté que le panneau de contrôle.
Je n'ai pas vu de trace, mais ce n'est pas impossible.
Le disjoncteur différentiel s'est déclenché une fois.
J'ai séché hors tension avec un sèche cheveux et l'appareil a redémarré à la mise sous tension.
Je peux pulvériser de le bombe contact sur les ... contacts et refaire un essai, puis je vous communique le résultat, si vous êtes d'accord.
Cordialement.
Merci pour votre réponse rapide.
Lorsqu'il était là, le panneau restait complètement éteint.
Il a fait un test en ne laissant connecté que le panneau de contrôle.
Je n'ai pas vu de trace, mais ce n'est pas impossible.
Le disjoncteur différentiel s'est déclenché une fois.
J'ai séché hors tension avec un sèche cheveux et l'appareil a redémarré à la mise sous tension.
Je peux pulvériser de le bombe contact sur les ... contacts et refaire un essai, puis je vous communique le résultat, si vous êtes d'accord.
Cordialement.
11 août 2025 à 19:36
Réponse 3 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonsoir.
Est-ce que de l'eau a coulé sur sur la carte ou pas ? c'est important !
Pas de problème pour le résultat.
Si le différentiel a déclenché c'est que vous avez eu une fuite entre phase ou neutre et terre.
Dernier point si de l'eau a coulé sur la carte possible que la corrosion a dégradé des "runs" et des "vias" seule un inspection visuelle fine de la carte permettra de statuer.
Pulvériser du contact cleaner c'est bien mais une inspection visuelle coté plots carte et connecteurs c'est encore mieux
mamigas.
Est-ce que de l'eau a coulé sur sur la carte ou pas ? c'est important !
Pas de problème pour le résultat.
Si le différentiel a déclenché c'est que vous avez eu une fuite entre phase ou neutre et terre.
Dernier point si de l'eau a coulé sur la carte possible que la corrosion a dégradé des "runs" et des "vias" seule un inspection visuelle fine de la carte permettra de statuer.
Pulvériser du contact cleaner c'est bien mais une inspection visuelle coté plots carte et connecteurs c'est encore mieux
mamigas.
11 août 2025 à 21:30
Réponse 4 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour Mamigas.
J'ai rebranché après avoir pulvérisé du nettoyant sur les contacts, mais cela n'a rien changé (pas de surprise).

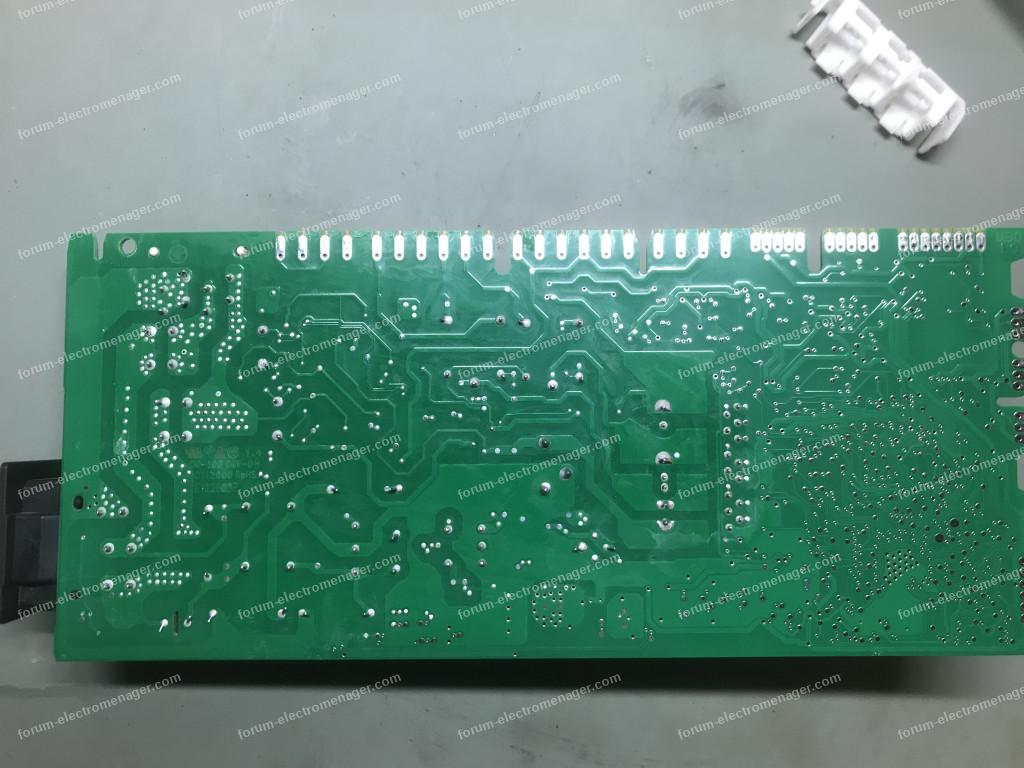

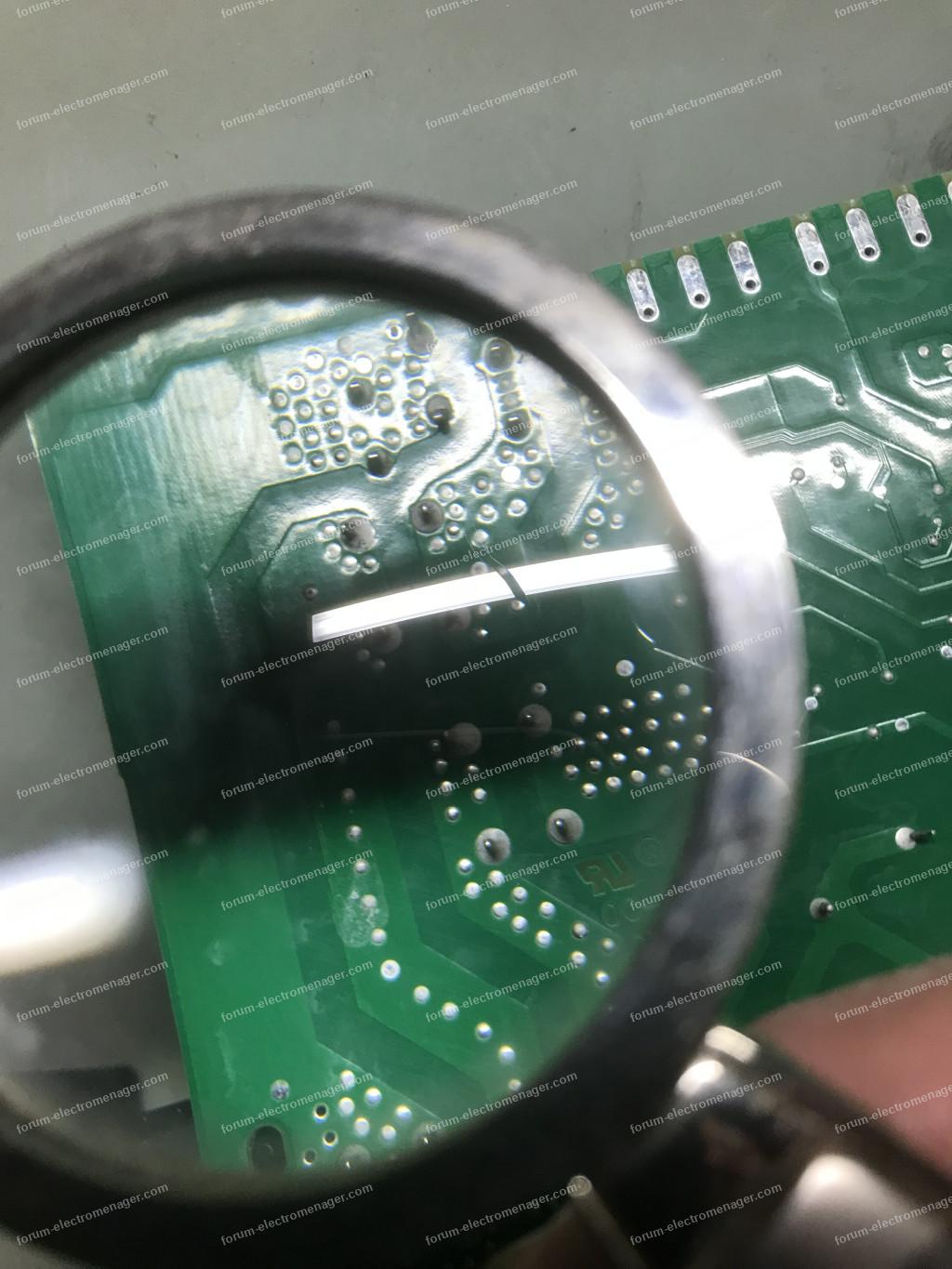

J'ai vu sur la carte une trace qui pourrait venir d'un passage d'eau (ou peut-être de condensation antérieure, le boîtier n'étant pas protégé contre les entrées d'eau).
Côté composant, je n'ai rien vu de notable, mais je n'ai qu'une petite loupe et pas l’œil électronique.
Je joins des photos si cela peut être utile.
Merci encore.
Philmob
Pour agrandir les images, cliquez dessus.
J'ai rebranché après avoir pulvérisé du nettoyant sur les contacts, mais cela n'a rien changé (pas de surprise).
J'ai vu sur la carte une trace qui pourrait venir d'un passage d'eau (ou peut-être de condensation antérieure, le boîtier n'étant pas protégé contre les entrées d'eau).
Côté composant, je n'ai rien vu de notable, mais je n'ai qu'une petite loupe et pas l’œil électronique.
Je joins des photos si cela peut être utile.
Merci encore.
Philmob
Pour agrandir les images, cliquez dessus.
12 août 2025 à 09:07
Réponse 5 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour.
La trace que vous avez repérée se situe au niveau de la prise de courant pourrait expliquer le déclenchement du différentiel suite à une fuite vers la terre.
Pour le reste je ne vois rien d'anormal mais pouvez vous clarifier vous écrivez dans un 1er temps
J'ai tout remonté, mais je n’avais pas vu qu'un joint était tombé et de l'eau à coulé au fond au redémarrage.
J'ai remis le joint, mais en rebranchant l'appareil au dernier essai, tous les voyants du panneau lumineux sont restés allumés sans s'éteindre et le clavier était bloqué.
Ensuite je lis
Lorsqu'il était là, le panneau restait complètement éteint.
Il a fait un test en ne laissant connecté que le panneau de contrôle.
Merci de préciser si lors de la mise sous tension ça s'allume ou pas.
Cordialement.
La trace que vous avez repérée se situe au niveau de la prise de courant pourrait expliquer le déclenchement du différentiel suite à une fuite vers la terre.
Pour le reste je ne vois rien d'anormal mais pouvez vous clarifier vous écrivez dans un 1er temps
J'ai tout remonté, mais je n’avais pas vu qu'un joint était tombé et de l'eau à coulé au fond au redémarrage.
J'ai remis le joint, mais en rebranchant l'appareil au dernier essai, tous les voyants du panneau lumineux sont restés allumés sans s'éteindre et le clavier était bloqué.
Ensuite je lis
Lorsqu'il était là, le panneau restait complètement éteint.
Il a fait un test en ne laissant connecté que le panneau de contrôle.
Merci de préciser si lors de la mise sous tension ça s'allume ou pas.
Cordialement.
12 août 2025 à 15:57
Réponse 6 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
En fait, rien ne s'allumait plus lorsque le dépanneur est passé.
J'ai remis sous tension le lendemain et le panneau s'allumait à nouveau.
Séquence: tout s'allume, puis, au bout d'un moment le panneau se met à clignoter et s'éteint, puis se rallume par intermittence.
Le clavier est inopérant.
Cordialement.
J'ai remis sous tension le lendemain et le panneau s'allumait à nouveau.
Séquence: tout s'allume, puis, au bout d'un moment le panneau se met à clignoter et s'éteint, puis se rallume par intermittence.
Le clavier est inopérant.
Cordialement.
12 août 2025 à 16:16
Réponse 7 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonsoir.
Ça y est j'ai compris.
2 possibilités
1/ C'est l'alimentation de la carte qui en surchauffe finit par se mettre en sécurité.
2/ L'alimentation est ok mais c'est la carte afficheur et son micro qui "déraille"
Comme je ne suis pas devin il faut dans un 1er temps contrôler l'alim carte en particulier mesurer les tensions des alim et vérifier leur stabilité en charge .
Concernant 2/ je ne sais rien dire de plus.
En tout état de cause il faut commencer par contrôler minutieusement la filerie et la connectique en partant de l'arrivée du secteur sur la carte.
Oxydation des plots, lyres des connecteurs lâches ou oxydées connecteurs mal enfichés....
Cordialement.
Ça y est j'ai compris.
2 possibilités
1/ C'est l'alimentation de la carte qui en surchauffe finit par se mettre en sécurité.
2/ L'alimentation est ok mais c'est la carte afficheur et son micro qui "déraille"
Comme je ne suis pas devin il faut dans un 1er temps contrôler l'alim carte en particulier mesurer les tensions des alim et vérifier leur stabilité en charge .
Concernant 2/ je ne sais rien dire de plus.
En tout état de cause il faut commencer par contrôler minutieusement la filerie et la connectique en partant de l'arrivée du secteur sur la carte.
Oxydation des plots, lyres des connecteurs lâches ou oxydées connecteurs mal enfichés....
Cordialement.
12 août 2025 à 20:41
Réponse 8 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour Mamigas.
Je n'ai pas assez de temps pour tout contrôler, pas les moyens non plus et je ne connais pas les valeurs à contrôler...
Je vais laisser tomber l'affaire.
Merci en tout cas d'avoir pris le temps de me répondre.
Cordialement.
Je n'ai pas assez de temps pour tout contrôler, pas les moyens non plus et je ne connais pas les valeurs à contrôler...
Je vais laisser tomber l'affaire.
Merci en tout cas d'avoir pris le temps de me répondre.
Cordialement.
14 août 2025 à 08:45
Réponse 9 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour.
Si vous m'envoyez la carte je veux bien tenter un diagnostic pour savoir si elle peut être en cause et le cas échéant la réparer (si réparable)
OK pour que l'administrateur du forum vous donne mon adresse, ensuite merci de me contacter en rappelant le N° de la question 23689
Cordialement, mamigas
Si vous m'envoyez la carte je veux bien tenter un diagnostic pour savoir si elle peut être en cause et le cas échéant la réparer (si réparable)
OK pour que l'administrateur du forum vous donne mon adresse, ensuite merci de me contacter en rappelant le N° de la question 23689
Cordialement, mamigas
14 août 2025 à 10:46
Réponse 10 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
Bonjour Philmob68.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager
14 août 2025 à 19:24
Réponse 11 forum dépannage électroménager
Lave-vaisselle Bosch panneau de contrôle bloqué et ne démarre plus.
@mamigas:
Sur une carte 5560 012 543 Melecs, avec TNY267 et resistance 39R, quel type vous préférez pour la résistance ?
J'ai mis un MOX flame retardant de 2W (ROX2SJ39R), mais il n'a tenu que 2 mois (TNY a survecu).
Oui, il fallait 3W, mais tout de meme, ça m'étonne un peu.
Courant au nominal = 50mA, donc c'est pas une question de panne ailleurs. Peut-être la série ROX de TE est trop sensible aux pics ?
Pourtant les specs semblent correctes.
Quelle série vous préférez sur ce type d'utilisation? Wirewound ?
Malheureusement les FWFU3W39RJ sont en rupture partout.
Sur une carte 5560 012 543 Melecs, avec TNY267 et resistance 39R, quel type vous préférez pour la résistance ?
J'ai mis un MOX flame retardant de 2W (ROX2SJ39R), mais il n'a tenu que 2 mois (TNY a survecu).
Oui, il fallait 3W, mais tout de meme, ça m'étonne un peu.
Courant au nominal = 50mA, donc c'est pas une question de panne ailleurs. Peut-être la série ROX de TE est trop sensible aux pics ?
Pourtant les specs semblent correctes.
Quelle série vous préférez sur ce type d'utilisation? Wirewound ?
Malheureusement les FWFU3W39RJ sont en rupture partout.
04 octobre 2025 à 18:12
