Question Forum Dépannage : Panne carte lave vaisselle Bosch SMI53M85EU
Bonjour,
J’aurais besoin d’aide pour dépanner la platine 9000 683 387 d’un lave vaisselle BOSCH modèle SMI53M85EU /52
Je recherche un plan car j’ai quelques composants qui sont HS, TNY264GN (Broche détruite et trace noire d’amorçage !
J’ai une diode shottky marquage S2M HS située à côté du gros Condo chimique.
Je souhaiterais prendre contact avec "mamigas" s’il veut bien m’aider !
Apparemment il connaît bien les pannes récurrentes de cette carte.
Merci d’avance.
Patrice
Pour agrandir les images, cliquez dessus.
J’aurais besoin d’aide pour dépanner la platine 9000 683 387 d’un lave vaisselle BOSCH modèle SMI53M85EU /52
Je recherche un plan car j’ai quelques composants qui sont HS, TNY264GN (Broche détruite et trace noire d’amorçage !
J’ai une diode shottky marquage S2M HS située à côté du gros Condo chimique.
Je souhaiterais prendre contact avec "mamigas" s’il veut bien m’aider !
Apparemment il connaît bien les pannes récurrentes de cette carte.
Merci d’avance.
Patrice
Pour agrandir les images, cliquez dessus.
08 juin 2019 à 19:46
Réponse 1 du forum électroménager
Panne carte lave vaisselle Bosch SMI53M85EU
Bonsoir.
Oh là, 2 problèmes sur la carte.
Image 1 : toute la partie régulation a été abimée lors de l’explosion du power switcher tny.
Image 2 : le run fuse situé sous le condo de sécurité de 0.22µF X2 305VAC a été volatilisé la diode S2m n'est pas en cause.
Ça indique un sérieux flash de surtension secteur, suis incapable d'en dire plus il faut faire un diag complet carte et commencer par vérifier si la source +5v en sortie du régu 78M05 n'est pas en c/c car si c'est le cas le microcontrôleur est HS (c/c Vdd / Vss) et la carte avec.
Pour ce qui est du schéma de la carte il est introuvable sur le net pour l'avoir il faut faire comme moi : papier crayon loupe et le relever puis le mettre en forme et l'analyser. Ce qui sur une carte comme celle là demande entre 8 et 10h de travail.
Suis surpris de voir qu'il n'y a pas de radiateur Alu sur le circuit FSB qui pilote le moteur triphasé ???
Bonne soirée.
mamigas
Oh là, 2 problèmes sur la carte.
Image 1 : toute la partie régulation a été abimée lors de l’explosion du power switcher tny.
Image 2 : le run fuse situé sous le condo de sécurité de 0.22µF X2 305VAC a été volatilisé la diode S2m n'est pas en cause.
Ça indique un sérieux flash de surtension secteur, suis incapable d'en dire plus il faut faire un diag complet carte et commencer par vérifier si la source +5v en sortie du régu 78M05 n'est pas en c/c car si c'est le cas le microcontrôleur est HS (c/c Vdd / Vss) et la carte avec.
Pour ce qui est du schéma de la carte il est introuvable sur le net pour l'avoir il faut faire comme moi : papier crayon loupe et le relever puis le mettre en forme et l'analyser. Ce qui sur une carte comme celle là demande entre 8 et 10h de travail.
Suis surpris de voir qu'il n'y a pas de radiateur Alu sur le circuit FSB qui pilote le moteur triphasé ???
Bonne soirée.
mamigas
08 juin 2019 à 21:35
Réponse 2 du forum électroménager
Invité
Panne carte lave vaisselle Bosch SMI53M85EU
Invité
Bonjour,
Je vous rejoins car j'ai, semble t'il, le même souci.
Une patte brulée sur le TNY (a priori celle qui arrive du transfo EPCOS(00992).
Du coup avant de changer juste le TNY je voulais vérifier si j'ai bien le 13V en sortie de ce transfo (suite lecture d'un autre post de Mamigas) et 5V au régulateur 78M05. Et là soit je suis nul soit mon transfo est mort car je ne trouve pas les 13V.
J'ai bien le 230V AC qui arrive au primaire.
Question SVP où mesurer le 13V sur cette carte ? Et est-il possible que le transfo soit HS ?
Photo ci-joint, merci à vous.
Jonathan
Je vous rejoins car j'ai, semble t'il, le même souci.
Une patte brulée sur le TNY (a priori celle qui arrive du transfo EPCOS(00992).
Du coup avant de changer juste le TNY je voulais vérifier si j'ai bien le 13V en sortie de ce transfo (suite lecture d'un autre post de Mamigas) et 5V au régulateur 78M05. Et là soit je suis nul soit mon transfo est mort car je ne trouve pas les 13V.
J'ai bien le 230V AC qui arrive au primaire.
Question SVP où mesurer le 13V sur cette carte ? Et est-il possible que le transfo soit HS ?
Photo ci-joint, merci à vous.
Jonathan
20 avril 2020 à 11:17
Réponse 3 du forum électroménager
Panne carte lave vaisselle Bosch SMI53M85EU
Bonjour Invité,
Nous n'avons pas reçu la photo que vous mentionnez dans votre réponse.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
Nous n'avons pas reçu la photo que vous mentionnez dans votre réponse.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
20 avril 2020 à 13:22
Réponse 4 du forum électroménager
Panne carte lave vaisselle Bosch SMI53M85EU
Bonjour.
Juste pour info le 230v n'arrive PAS sur le primaire du transfo de FB.
Pour le reste ne connaissant pas les invités, je ne réponds pas.
A+
Juste pour info le 230v n'arrive PAS sur le primaire du transfo de FB.
Pour le reste ne connaissant pas les invités, je ne réponds pas.
A+
20 avril 2020 à 14:09
Réponse 5 du forum électroménager
Invité
Panne carte lave vaisselle Bosch SMI53M85EU
Invité
Bonjour,
Voici la photo désolé pour la mauvaise manip'
Je suis dépanneur du dimanche
je ne m'en sors que sur des trucs évidents.
Dois-je m'inscrire pour avoir un avis ?
Sous le transfo il y a 5 soudures.
J'ai 230V entre un d'entre eux et le neutre secteur. mais je retrouve pas le 13V sur la carte...
Merci de votre 1er retour, espérant un deuxième.
Jonathan
Pour agrandir l'image, cliquez dessus.
Voici la photo désolé pour la mauvaise manip'
Je suis dépanneur du dimanche
je ne m'en sors que sur des trucs évidents.Dois-je m'inscrire pour avoir un avis ?
Sous le transfo il y a 5 soudures.
J'ai 230V entre un d'entre eux et le neutre secteur. mais je retrouve pas le 13V sur la carte...
Merci de votre 1er retour, espérant un deuxième.
Jonathan
Pour agrandir l'image, cliquez dessus.
20 avril 2020 à 14:15
Réponse 6 du forum électroménager
Invité
Panne carte lave vaisselle Bosch SMI53M85EU
Invité
Voilà une autre photo (le coup du miroir !) j'espère que vous apprécierez.
En rouge j'ai 230V mais rien en jaune ??? Ni à la sortie du 78M05 qui n'est pas en court-circuit d'ailleurs.
Merci d'avance. Jonathan
Pour agrandir l'image, cliquez dessus.
En rouge j'ai 230V mais rien en jaune ??? Ni à la sortie du 78M05 qui n'est pas en court-circuit d'ailleurs.
Merci d'avance. Jonathan
Pour agrandir l'image, cliquez dessus.
20 avril 2020 à 14:35
Réponse 7 du forum électroménager
Panne carte lave vaisselle Bosch SMI53M85EU
Bonjour.
Oh là là.

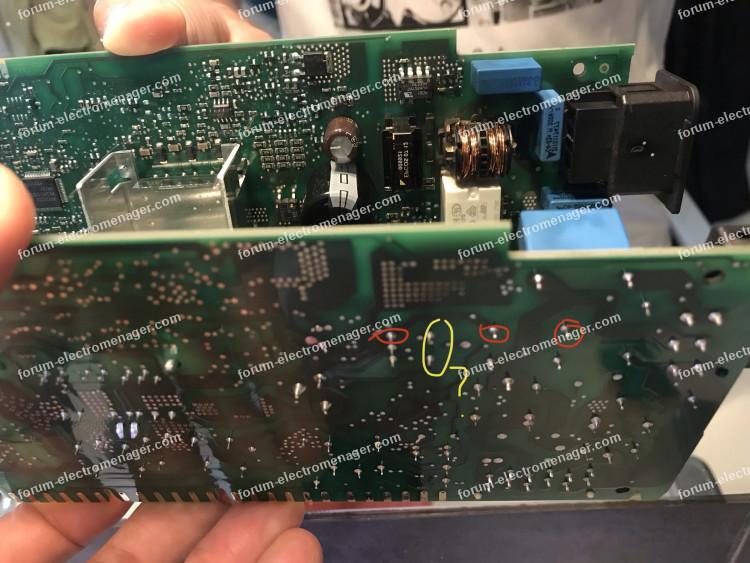

Les points marqués en rouge sont en partant de la droite vers la gauche.
Sortie filtre emi côté phase.
Sortie filtre emi côté neutre.
Point commun secondaire du transfo epcos 009921
Les 2 points jaunes sont le primaire de ce transfo sur lequel je le répète n'arrive PAS le 230v mais une tension continue de +325 volts.
C'est sûr que si vous n'avez pas de 13 volts DC vous n'aurez pas de 5 volts.
Sans schéma vous mesurerez tout et n'importe quoi.
Salut invité anonyme.
Oh là là.
Les points marqués en rouge sont en partant de la droite vers la gauche.
Sortie filtre emi côté phase.
Sortie filtre emi côté neutre.
Point commun secondaire du transfo epcos 009921
Les 2 points jaunes sont le primaire de ce transfo sur lequel je le répète n'arrive PAS le 230v mais une tension continue de +325 volts.
C'est sûr que si vous n'avez pas de 13 volts DC vous n'aurez pas de 5 volts.
Sans schéma vous mesurerez tout et n'importe quoi.
Salut invité anonyme.
20 avril 2020 à 15:42
Réponse 8 du forum électroménager
Panne carte lave vaisselle Bosch SMI53M85EU
Bonjour à tous.
J'ai la même panne ; Est-ce que quelqu'un peut me dire où trouver le transfo de Flyback sur la carte 9000 683 387.
Je vous remercie par avance. Cordialement.
J'ai la même panne ; Est-ce que quelqu'un peut me dire où trouver le transfo de Flyback sur la carte 9000 683 387.
Je vous remercie par avance. Cordialement.
28 mai 2021 à 13:10
