Bonjour à toutes et à tous,

PANNE : Les programmes démarrent mais après le fonctionnement de la pompe de vidange, il n'y a pas de remplissage. Les 3 électrovannes ne sont pas alimentées. (Panne survenue après la programmation d'un cycle coton avec départ différé).

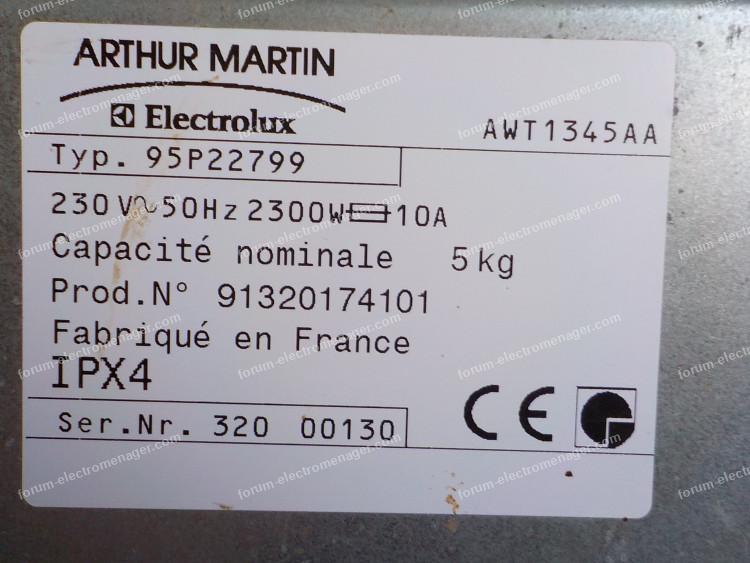

Lave-linge Arthur Martin AWT1345AA ne se remplit pas d'eau.

Je vais maintenant vous présenter la procédure que j'ai utilisée pour rechercher la panne (un peu longue, mais détaillée) :

1 - Vérification de l'arrivée d'eau du réseau communal : la pression est de 2,8 bars et le débit est OK.
2 - Vérification du tuyau de connexion à la machine à laver : il est normal, pas de filtre obstrué.

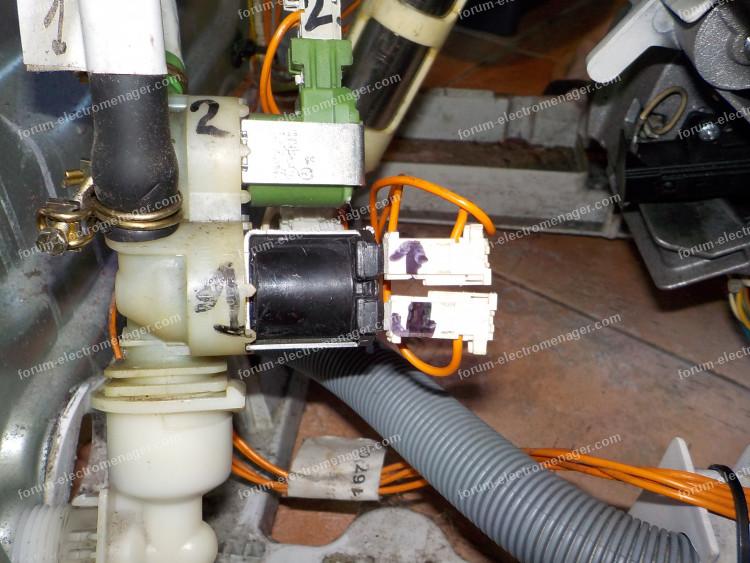

3 - Vérification des 3 électrovannes d'admission :
• Non démontées : lors de la mise en service avec un programme DEFAUT, il n'y a pas de tension (0 V).
• Démontées : les bobines ont une résistance de 3,5 K ohms, et lors d'un essai branchées sur le réseau avec une mise sous tension de 230 V, elles fonctionnent avec un débit normal. Voir photo des vannes, OK.
4 - Vérification du pressostat mécanique en soufflant délicatement dans le tuyau pour trouver le premier clic du pressostat débranché : je n'ai pas le schéma du bornier de 7 broches connectées sur cette machine à laver, mais seulement d'un bornier standard à 4 broches. OK avec réserves.

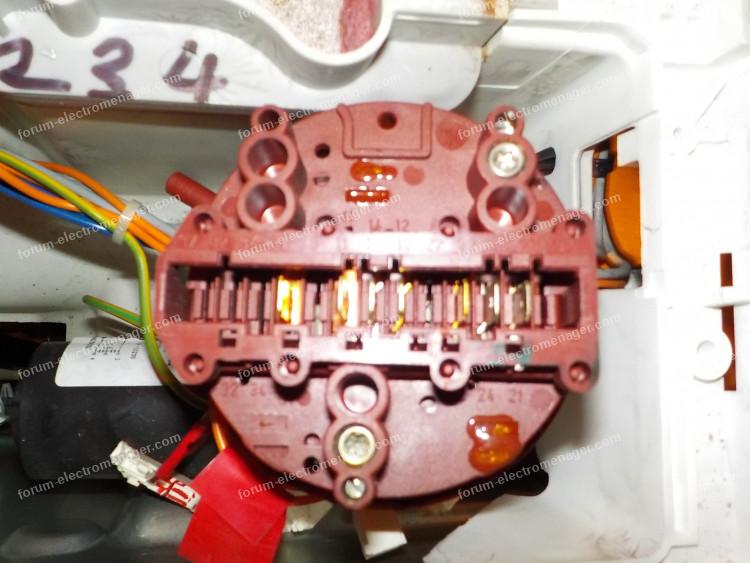

Voir photos du pressostat mécanique de la machine à laver Arthur Martin :
ll arthur martin pressostat mecanique DSCN7508.JPG
ll arthur martin pressostat mecanique DSCN7517.JPG
• Bornier standard : bornes 16/11/14/12/ (le 11 est le commun).
• Cuve vide = continuité entre les bornes 11 et 12.
• Cuve remplie = continuité entre les bornes 11 et 14.
• Débordement = continuité entre les bornes 11 et 16.
• Bornier de la machine à laver : bornes 31/11/14/12/22/24/21/ (le 11 est le commun).
• Cuve vide = continuité entre les bornes 11 et 12.
• Cuve remplie = continuité entre les bornes 11 et 14.
• Débordement = continuité entre les bornes 11 et 31. En déduisant les numéros de bornes en fonction des résultats, on peut constater que c'est le seul état qui change par rapport aux autres états.
5 - Vérification du tuyau du pressostat en soufflant dedans : il n'est pas bouché et fait du bruit si la cuve est un peu remplie. OK.
6 - Vérification du condensateur mécanique : il a une capacité de 0,59 µF et une tension de 230 V à l'entrée et à la sortie. OK.
7 - Vérification du verrouillage de la porte : OK.
8 - Vérification de la chambre de compression : OK.

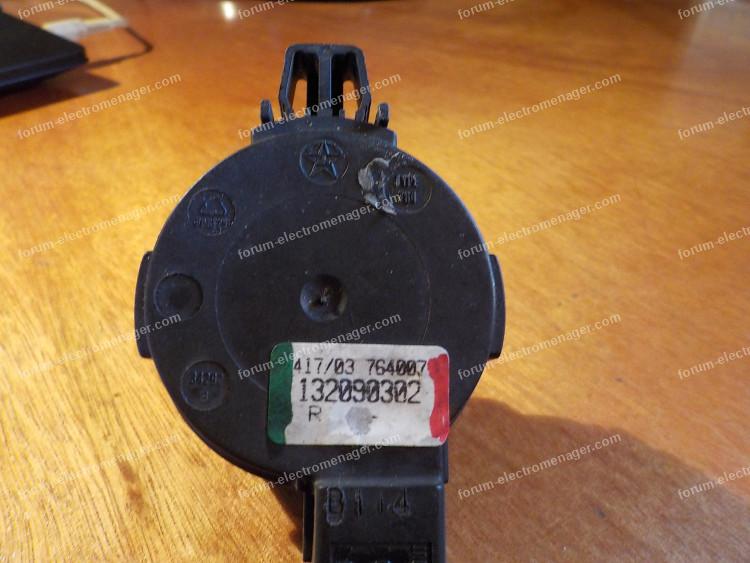

9 - Deuxième pressostat électronique : impossible de le vérifier ! Je pense que celui-ci intervient pour des volumes différents de linge. Voir photo du pressostat électronique de la machine à laver Arthur Martin (ll arthur martin pressostat électronique DSCN7548.JPG).
Si je remplis le lave-linge d'un quart de sa capacité en eau et que je lance un programme, la vidange se fait normalement. Mais si je débranche ce pressostat, les pompes ne sont plus alimentées. On peut donc supposer qu'il fonctionne correctement ? OK avec réserves.
10 - Vérification des charbons du moteur : OK.

Nota :
La carte électronique est alimentée en 230 V et elle fournit le 230 V nécessaire à la pompe de vidange.
Avant de sortir la carte électronique (difficilement accessible), je me demande si je n'ai pas oublié une vérification à faire ?

Recherche :
Schéma électrique de la machine à laver et de la carte électronique.

Je vous souhaite à tous un bon week-end.
RITOUritou
