Question Dépannage Électroménager : Panne lave-vaisselle Siemens SE64M369EU/37
Bonjour à tous.

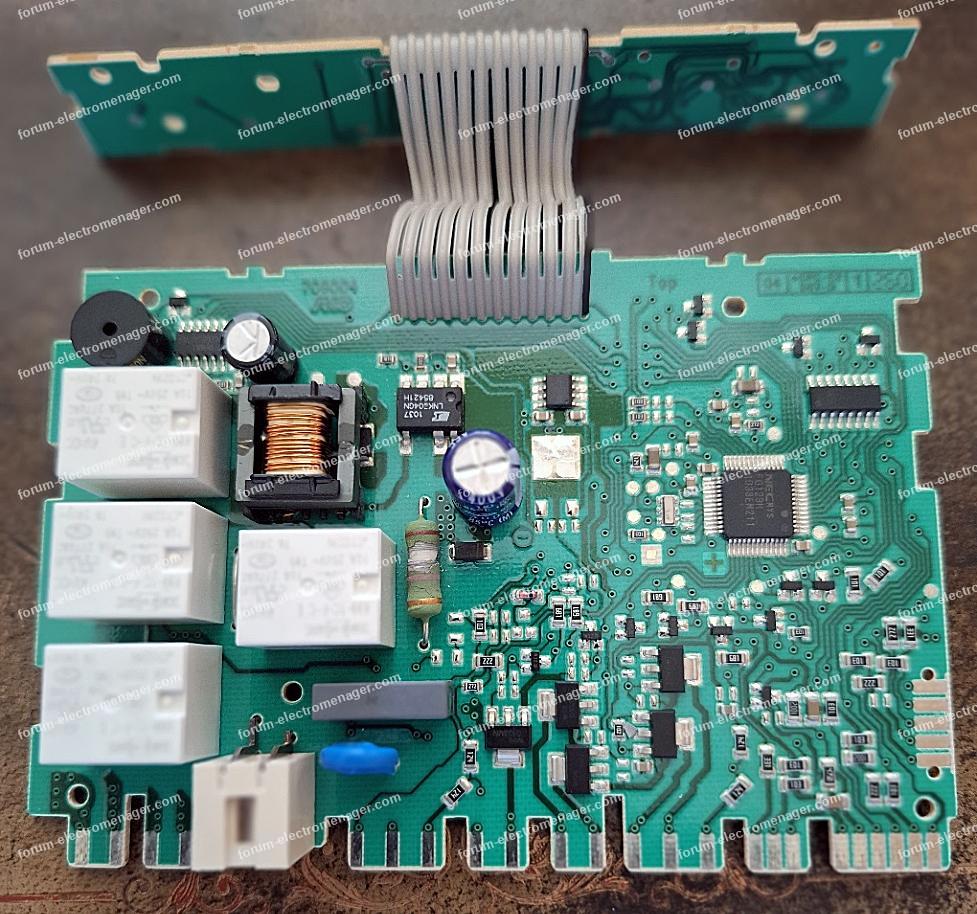

Sur le lave-vaisselle Siemens SE64M369EU/37 de mon neveu, après différentes investigations je suis arrivé à la carte de puissance réf "709004", sur carte la résistance de protection à grillée, 1er anneau marron et le reste ?
J'ai tester le LNK 304 GN (voir photo) sans le dessouder.
Mr Mamigas1 peut-il me donner des conseils, car je le lis depuis très longtemps et il est vraiment très bon en électronique.
1 Quelle est la valeur de la résistance ?
2 Avec les mesures du LNK "sur la photo ci-joint me donner son avis ?
3 Les composants autour de LNK sont apparemment bons valeur diode BYC10,condo 10µf OK, self OK, pour le reste je ne sais pas mais à votre écoute Pour d'autres tests.
Merci de vos réponses.
Cordialement.
Yves.
Sur le lave-vaisselle Siemens SE64M369EU/37 de mon neveu, après différentes investigations je suis arrivé à la carte de puissance réf "709004", sur carte la résistance de protection à grillée, 1er anneau marron et le reste ?
J'ai tester le LNK 304 GN (voir photo) sans le dessouder.
Mr Mamigas1 peut-il me donner des conseils, car je le lis depuis très longtemps et il est vraiment très bon en électronique.
1 Quelle est la valeur de la résistance ?
2 Avec les mesures du LNK "sur la photo ci-joint me donner son avis ?
3 Les composants autour de LNK sont apparemment bons valeur diode BYC10,condo 10µf OK, self OK, pour le reste je ne sais pas mais à votre écoute Pour d'autres tests.
Merci de vos réponses.
Cordialement.
Yves.
14 mai 2025 à 16:55
Réponse 1 du forum électroménager
Panne lave-vaisselle Siemens SE64M369EU/37
Bonjour yvsprev.
Nous n'avons pas reçu les images que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum dépannage électroménager.
Nous n'avons pas reçu les images que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum dépannage électroménager.
14 mai 2025 à 17:00
Réponse 2 du forum électroménager
Panne lave-vaisselle Siemens SE64M369EU/37
Bonjour.
Suite, je n'ai pas pu envoyer mes photos en pièces jointes.
Veuillez trouver ces photos ci-jointes.
Avec toutes mes excuses.
Cordialement.
Pour agrandir les images, cliquez dessus.
Suite, je n'ai pas pu envoyer mes photos en pièces jointes.
Veuillez trouver ces photos ci-jointes.
Avec toutes mes excuses.
Cordialement.
Pour agrandir les images, cliquez dessus.
14 mai 2025 à 17:34
Réponse 3 du forum électroménager
Panne lave-vaisselle Siemens SE64M369EU/37
Bonsoir.
Pour le 304gn (que je ne conseille pas en remplacement) les broches 1 2 7 8 sont reliées et c'est la source.
3 est BP (ByPass)
4 est FB (FeedBack)et 5 est le drain du MOS interne de puissance.
Vos mesures montrent que le drain est en court-circuit avec la source ; panne classique d'une alim qui a subi un flash surtension.
La résistance ballast est une 100 ohms antisurge flame proof (composant de sécurité).
Pour le reste, identifier les éventuels autres composants HS il faut tester le transfo de flyback epcos to526 les diodes snubber et roue libre et Le pont diviseur de précision 7870 ohms/ 2210 ohms puis le régulateur 78L05a.
Bonnes mesures.
Pour info souvent sur cette carte le flash surtension dégrade le micro et la réparation est très aléatoire !!!
Mamigas.
Pour le 304gn (que je ne conseille pas en remplacement) les broches 1 2 7 8 sont reliées et c'est la source.
3 est BP (ByPass)
4 est FB (FeedBack)et 5 est le drain du MOS interne de puissance.
Vos mesures montrent que le drain est en court-circuit avec la source ; panne classique d'une alim qui a subi un flash surtension.
La résistance ballast est une 100 ohms antisurge flame proof (composant de sécurité).
Pour le reste, identifier les éventuels autres composants HS il faut tester le transfo de flyback epcos to526 les diodes snubber et roue libre et Le pont diviseur de précision 7870 ohms/ 2210 ohms puis le régulateur 78L05a.
Bonnes mesures.
Pour info souvent sur cette carte le flash surtension dégrade le micro et la réparation est très aléatoire !!!
Mamigas.
14 mai 2025 à 22:01
Réponse 4 du forum électroménager
Panne lave-vaisselle Siemens SE64M369EU/37
Bonsoir Mamigas.
Merci de ce retour très rapide et des précisions.
Je vais faire les différents contrôles et je reviens vers vous.
"Pour le 304gn (que je ne conseille pas en remplacement" est-il possible de le remplacer par une autre réf.
Merci encore.
Cordialement.
Merci de ce retour très rapide et des précisions.
Je vais faire les différents contrôles et je reviens vers vous.
"Pour le 304gn (que je ne conseille pas en remplacement" est-il possible de le remplacer par une autre réf.
Merci encore.
Cordialement.
14 mai 2025 à 22:46
Réponse 5 du forum électroménager
Panne lave-vaisselle Siemens SE64M369EU/37
Bonjour Mamigas.
Comme prévue, j'ai fait quelques mesures.
Si je joint une photo je n'arrive pas à envoyer la réponse.
CI : LNK 304GN :
1-2 ,1-3, 1-4, 1-5, 1-7, 1-8,= 28Mohms
5-7, 5-8, = 20ohms
5-1, passage de diode 0,72v
7-8, 3-4 0,1 ohms
Transfo FLY BACK TO 526 =7,2 ohms 5,03 µH il est OK?
= 0,3 ohms 12,7 µH.
Le reste des composants apparemment ok
LE LNK est t'il bon, je ne sais pas interpréter les valeurs.
Vous achetez où vos composants.?
Cordialement.
Yves.
Comme prévue, j'ai fait quelques mesures.
Si je joint une photo je n'arrive pas à envoyer la réponse.
CI : LNK 304GN :
1-2 ,1-3, 1-4, 1-5, 1-7, 1-8,= 28Mohms
5-7, 5-8, = 20ohms
5-1, passage de diode 0,72v
7-8, 3-4 0,1 ohms
Transfo FLY BACK TO 526 =7,2 ohms 5,03 µH il est OK?
= 0,3 ohms 12,7 µH.
Le reste des composants apparemment ok
LE LNK est t'il bon, je ne sais pas interpréter les valeurs.
Vous achetez où vos composants.?
Cordialement.
Yves.
15 mai 2025 à 14:26
