Question Dépannage Électroménager : Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour à tous.
Je rencontre une erreur E19 sur un lave-vaisselle Siemens SN26P893EU.
J'ai remplacé l'électrovanne, mais la carte principale a également été endommagée. Il s'agit d'une carte de marque Melec, référence 9001 140 272.
L'étage de sortie qui commande l'électrovanne est composé, entre autres, de 4 transistors.
Deux d'entre eux étaient défectueux, je les ai remplacés, mais il y a également une résistance illisible.

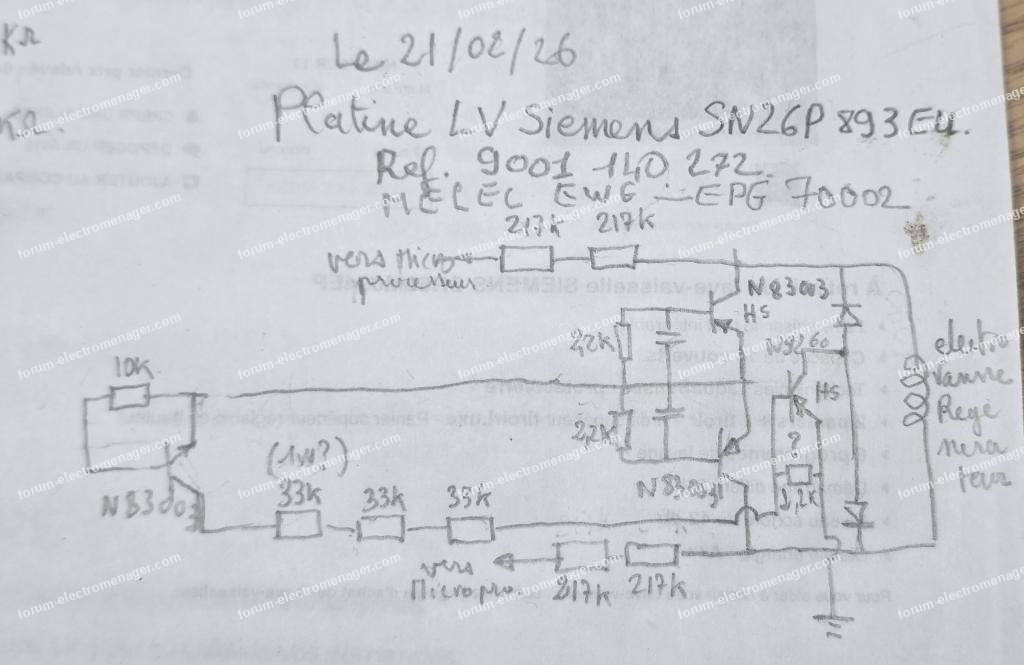

J'ai relevé le schéma de cette partie qui commande l'électrovanne. Il s'agit de la résistance située sur le transistor N9260, entre la base et l'émetteur.
En me basant sur le reste du circuit, je l'ai remplacée par une résistance de 2,2k, mais cela ne fonctionne pas.
Ma question est la suivante : si l'un d'entre vous possède une carte identique, même défectueuse, serait-il possible de relever la valeur de cette résistance ?

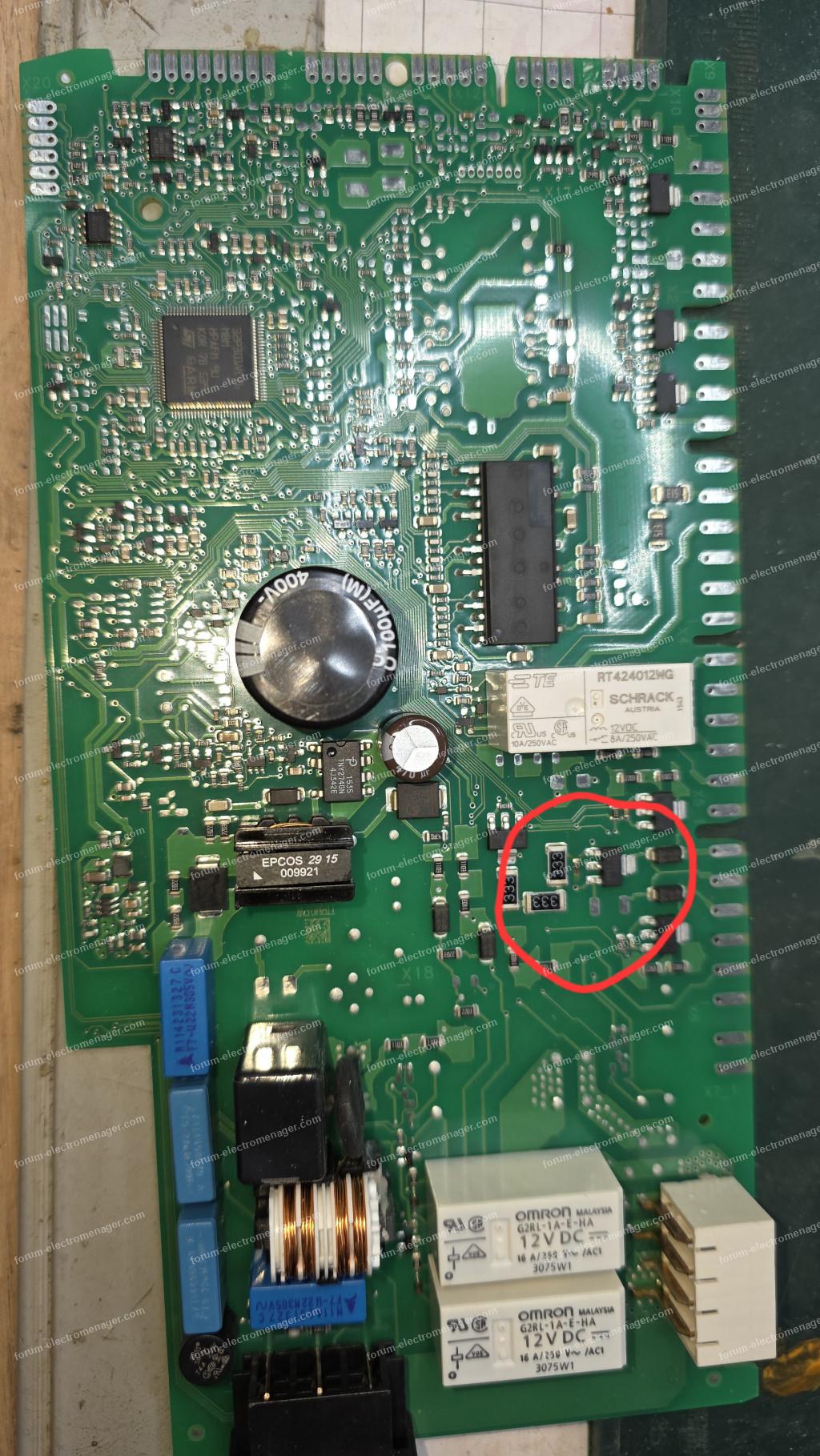

Je vais essayer de joindre le schéma que j'ai relevé ainsi qu'une photo de l'emplacement de la résistance.
C'est ma première question sur ce forum et je ne sais pas encore comment les envoyer.
Merci pour votre aide.
Je rencontre une erreur E19 sur un lave-vaisselle Siemens SN26P893EU.
J'ai remplacé l'électrovanne, mais la carte principale a également été endommagée. Il s'agit d'une carte de marque Melec, référence 9001 140 272.
L'étage de sortie qui commande l'électrovanne est composé, entre autres, de 4 transistors.
Deux d'entre eux étaient défectueux, je les ai remplacés, mais il y a également une résistance illisible.
J'ai relevé le schéma de cette partie qui commande l'électrovanne. Il s'agit de la résistance située sur le transistor N9260, entre la base et l'émetteur.
En me basant sur le reste du circuit, je l'ai remplacée par une résistance de 2,2k, mais cela ne fonctionne pas.
Ma question est la suivante : si l'un d'entre vous possède une carte identique, même défectueuse, serait-il possible de relever la valeur de cette résistance ?
Je vais essayer de joindre le schéma que j'ai relevé ainsi qu'une photo de l'emplacement de la résistance.
C'est ma première question sur ce forum et je ne sais pas encore comment les envoyer.
Merci pour votre aide.
27 mars 2026 à 23:10
Réponse 1 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour ELECTRON53.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum dépannage électroménager.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum dépannage électroménager.
28 mars 2026 à 10:18
Réponse 2 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour.
Merci pour votre rapide réponse.

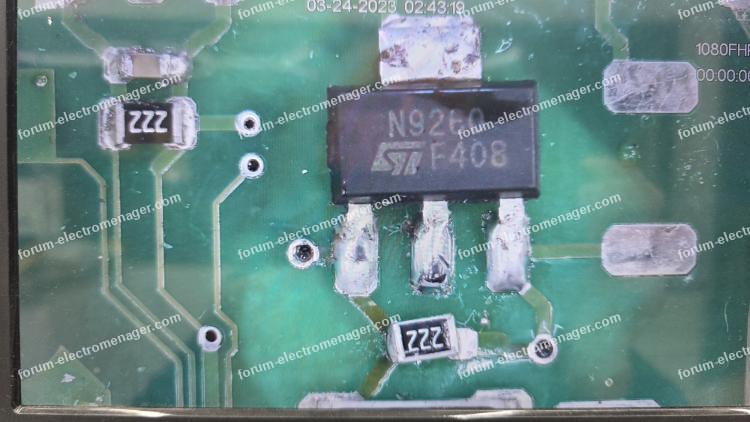

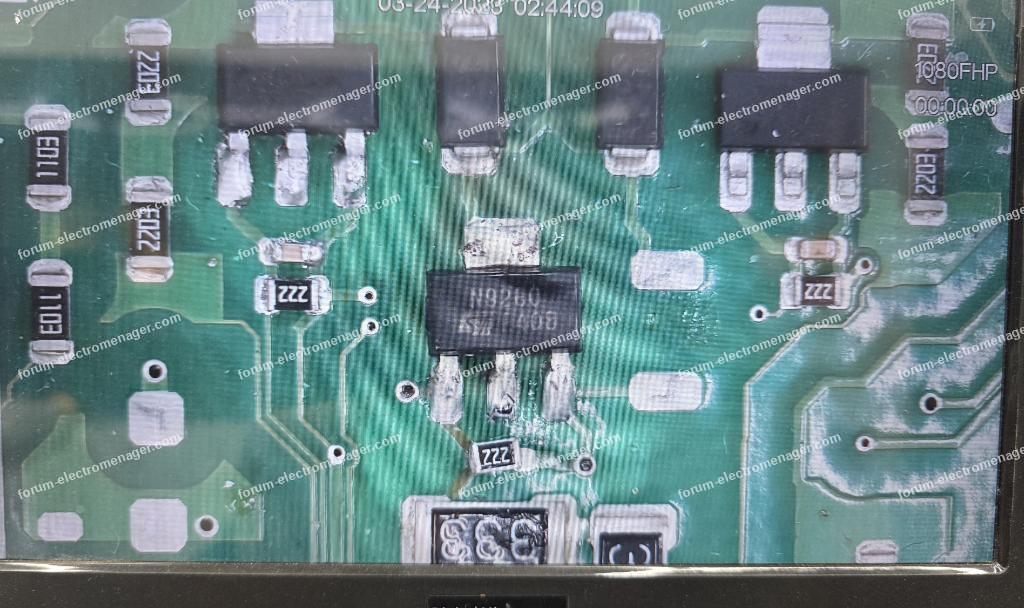

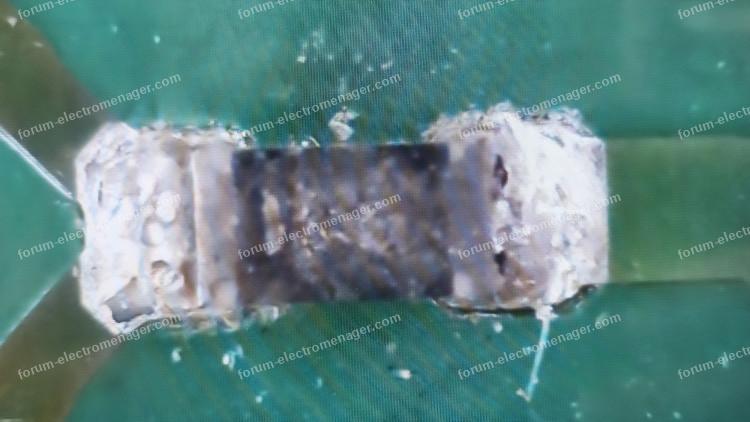

C'est la valeur réelle de la résistance de 2,2k soudée de travers sur les photos que je recherche (située entre le N9260 et la grosse résistance marquée 333).

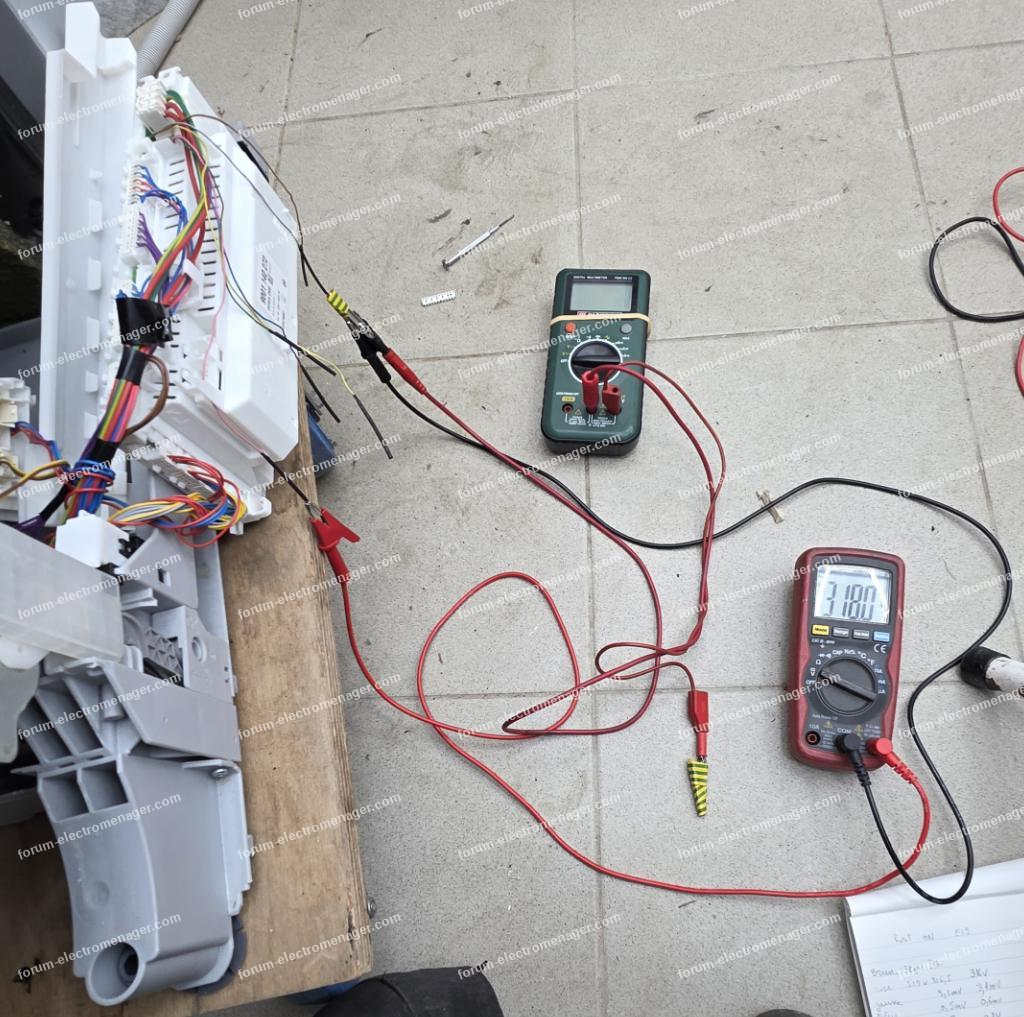

Avec 2,2k, la tension de 320v en sortie s'écroule dès que je branche l’électrovanne.

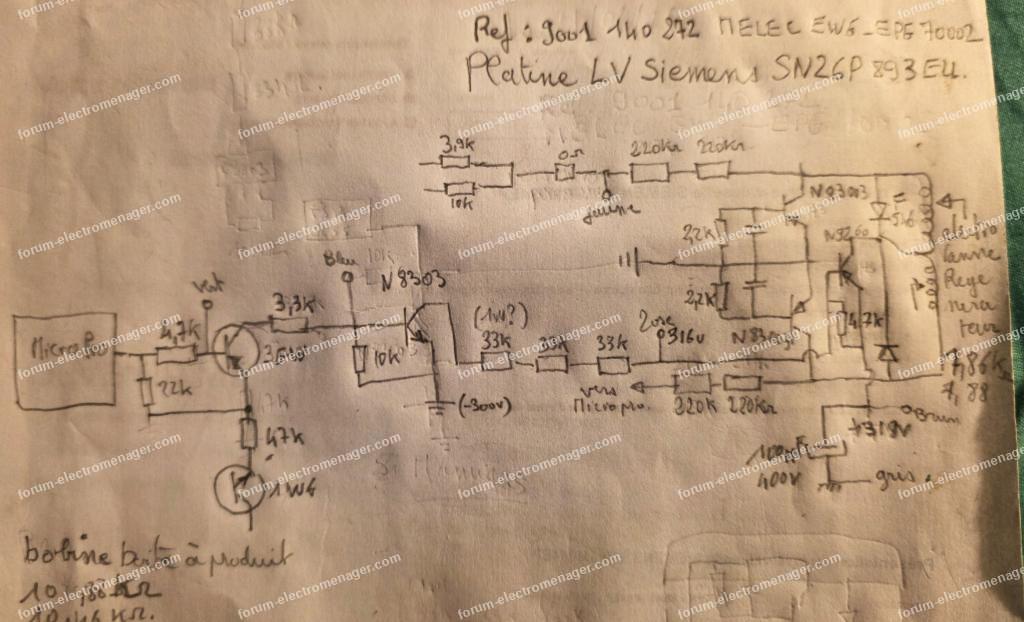

Sur la portion de schéma relevé, elle est marquée par un point d'interrogation.
J'ai aussi mis la photo de ce qui semble être une référence du fabricant de la carte ?
Si Mamigas voit ma question, je serais très heureux de sa réponse, sachant qu'en parcourant le forum, j'ai compris qu'il avait relevé des schémas de carte et qu'il les dépannait (dans la mesure du possible).
Merci à tous pour votre aide.
Pour agrandir les images, cliquez dessus.
Merci pour votre rapide réponse.
C'est la valeur réelle de la résistance de 2,2k soudée de travers sur les photos que je recherche (située entre le N9260 et la grosse résistance marquée 333).
Avec 2,2k, la tension de 320v en sortie s'écroule dès que je branche l’électrovanne.
Sur la portion de schéma relevé, elle est marquée par un point d'interrogation.
J'ai aussi mis la photo de ce qui semble être une référence du fabricant de la carte ?
Si Mamigas voit ma question, je serais très heureux de sa réponse, sachant qu'en parcourant le forum, j'ai compris qu'il avait relevé des schémas de carte et qu'il les dépannait (dans la mesure du possible).
Merci à tous pour votre aide.
Pour agrandir les images, cliquez dessus.
28 mars 2026 à 12:00
Réponse 3 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour.
La réf technique de la carte gravée sur le CI est 7021 68823 01GA, j'ai de fait relevé et analysé son schéma.
La Résistance est une 47k et surtout pas une 2.2k elle est placée entre B et E du PNP haute tension N9260 qui pilote la bobine de l’électrovanne de drainage et celle du dispenser produit à partir de la Haute tension.
Cordialement.
La réf technique de la carte gravée sur le CI est 7021 68823 01GA, j'ai de fait relevé et analysé son schéma.
La Résistance est une 47k et surtout pas une 2.2k elle est placée entre B et E du PNP haute tension N9260 qui pilote la bobine de l’électrovanne de drainage et celle du dispenser produit à partir de la Haute tension.
Cordialement.
29 mars 2026 à 10:44
Réponse 4 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour.
Merci beaucoup pour votre réponse.
Je vais essayer dès ce jour.

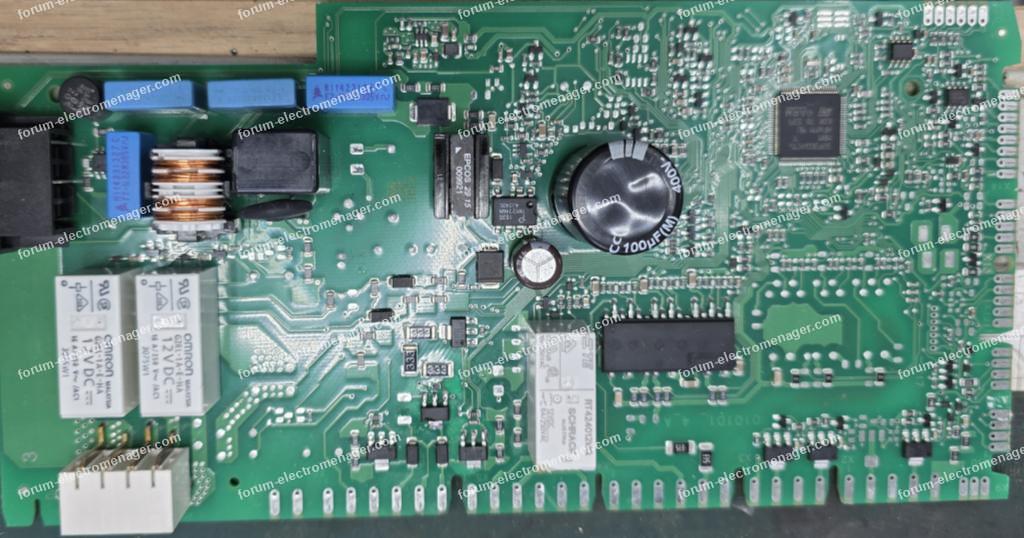

J'avais pensé en observant plus précisément les photos de la carte que la valeur commençait peut-être par un 1, seul chiffre encore visible sur le composant.
Je vous tiens informé du résultat.
Bon dimanche.
Y.L.
Pour agrandir les images, cliquez dessus.
Merci beaucoup pour votre réponse.
Je vais essayer dès ce jour.
J'avais pensé en observant plus précisément les photos de la carte que la valeur commençait peut-être par un 1, seul chiffre encore visible sur le composant.
Je vous tiens informé du résultat.
Bon dimanche.
Y.L.
Pour agrandir les images, cliquez dessus.
29 mars 2026 à 12:37
Réponse 5 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour (re).

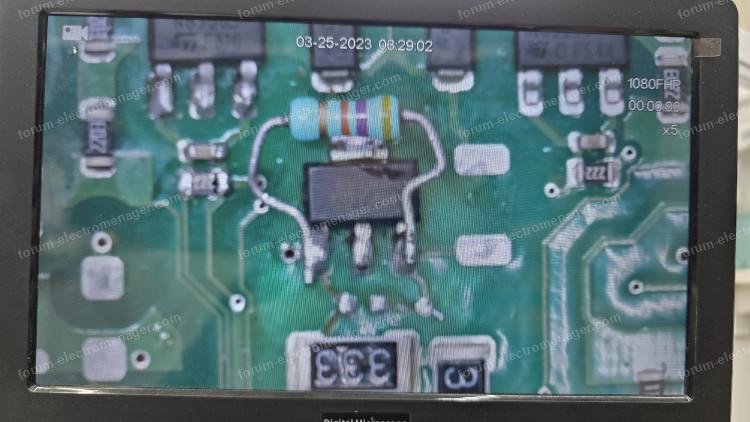

Je viens d'essayer la valeur de la résistance (Je l'ai remplacé provisoirement par un composant discret car je n'avais pas cette valeur en SMS)
Malheureusement, cela ne fonctionne pas.
Le lave-vaisselle présente les mêmes symptômes que lorsque je n'avais pas encore changé la résistance.( qui était coupée)
Je n'avais changé que les 2 transistors hs.
Le lave-vaisselle se lance , vidange quelques instants, prend un peu d'eau et ouvre l’électrovanne (Neuve) environ 2 secondes. Le niveau d'eau monte légèrement dans le mélangeur transparent.
Puis le lave-vaisselle s'arrête et affiche E19
J'ai contrôlé de nouveau les transistors de l'étage de sortie, tout semble OK (sauf erreur de ma part).
Auriez-vous une autre piste de recherche à me suggérer.?
Merci
Cordialement
Y.L.
PS: Malgré une observation attentive de la platine, avec une loupe, je n'ai pas trouvé la référence que vous m'aviez indiquée dans votre message.

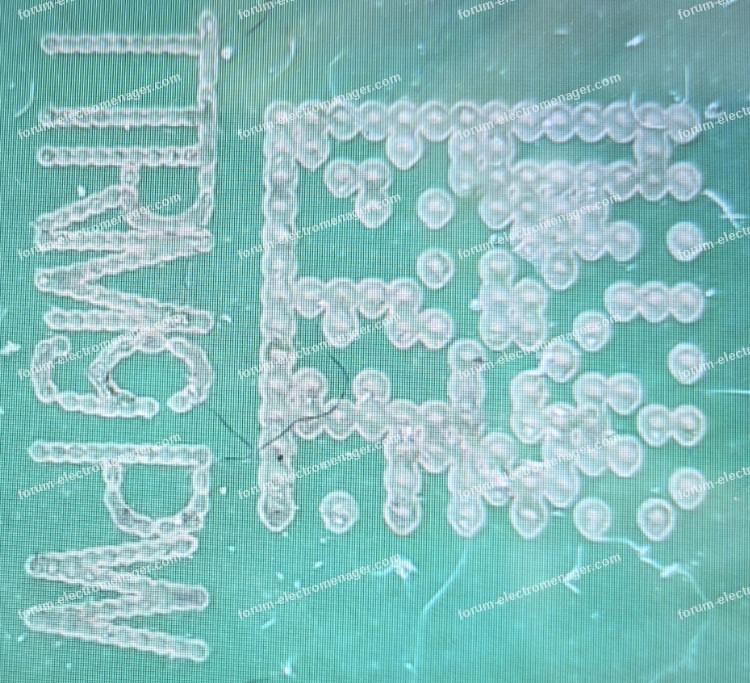

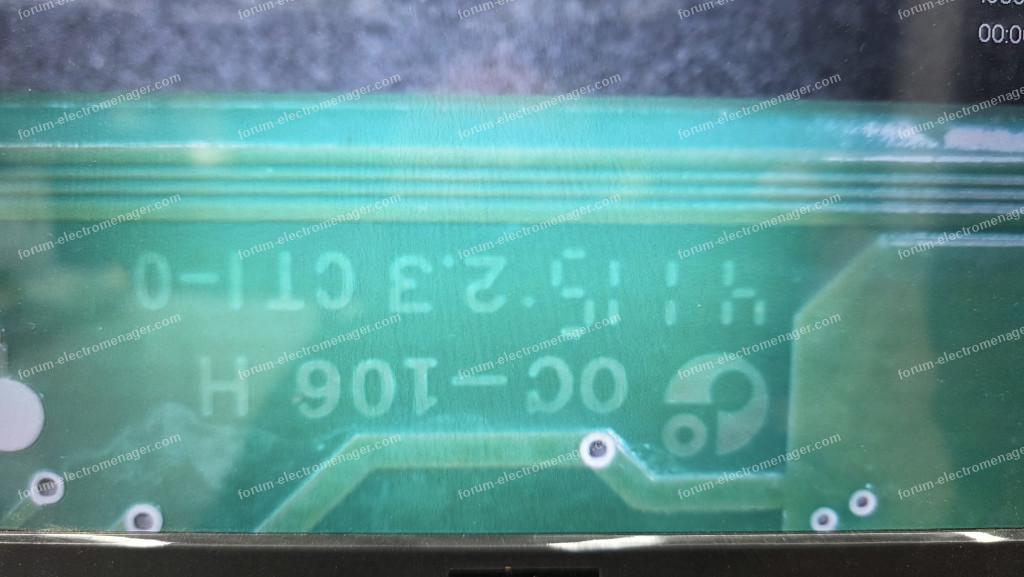

Je vous joins une autre inscription que j'ai découverte dans un coin de la carte.
Pour agrandir les images, cliquez dessus.
Je viens d'essayer la valeur de la résistance (Je l'ai remplacé provisoirement par un composant discret car je n'avais pas cette valeur en SMS)
Malheureusement, cela ne fonctionne pas.
Le lave-vaisselle présente les mêmes symptômes que lorsque je n'avais pas encore changé la résistance.( qui était coupée)
Je n'avais changé que les 2 transistors hs.
Le lave-vaisselle se lance , vidange quelques instants, prend un peu d'eau et ouvre l’électrovanne (Neuve) environ 2 secondes. Le niveau d'eau monte légèrement dans le mélangeur transparent.
Puis le lave-vaisselle s'arrête et affiche E19
J'ai contrôlé de nouveau les transistors de l'étage de sortie, tout semble OK (sauf erreur de ma part).
Auriez-vous une autre piste de recherche à me suggérer.?
Merci
Cordialement
Y.L.
PS: Malgré une observation attentive de la platine, avec une loupe, je n'ai pas trouvé la référence que vous m'aviez indiquée dans votre message.
Je vous joins une autre inscription que j'ai découverte dans un coin de la carte.
Pour agrandir les images, cliquez dessus.
29 mars 2026 à 14:19
Réponse 6 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour.
A ma connaissance, la carte de votre lave vaisselle peut avoir au moins 2 réf techniques, je vous joins photos de ces réf..
Pour le reste il y a 4 transistors HT pour piloter les 2 bobines des EV drainage et dispenser 3x NPN N83003 et 1 PNP N9260 plus bien sur le driver 3G de commande qui lui est piloté par le microcontrôleur
il faut contrôler l'ensemble après bien sur avoir vérifié que les bobines des EV sont OK
Bonnes mesures.
Pour agrandir les images, cliquez dessus.
A ma connaissance, la carte de votre lave vaisselle peut avoir au moins 2 réf techniques, je vous joins photos de ces réf..
Pour le reste il y a 4 transistors HT pour piloter les 2 bobines des EV drainage et dispenser 3x NPN N83003 et 1 PNP N9260 plus bien sur le driver 3G de commande qui lui est piloté par le microcontrôleur
il faut contrôler l'ensemble après bien sur avoir vérifié que les bobines des EV sont OK
Bonnes mesures.
Pour agrandir les images, cliquez dessus.
30 mars 2026 à 09:13
Réponse 7 forum dépannage électroménager
Bonjour.
Dans cette citation, il est question de remplacement d’une électrovanne, sans en préciser la fonction.
Mais comme cette électrovanne est activée 2 secondes juste après la vidange aseptique initiale, et que le niveau d’eau monte légèrement dans l’échangeur thermique, il devrait s’agir de l’électrovanne d’arrivée d’eau (Aquastop).
Cette brève ouverture de l’Aquastop fait en effet partie, tout à fait normalement, de la séquence qui suit la vidange aseptique initiale.
Comme vous indiquez que cette électrovanne est « neuve », ce serait l’Aquastop que vous auriez remplacé.
Or le code d’erreur E19 concerne très généralement une défaillance de l’électrovanne de vidage de l’échangeur thermique (électrovanne située à l’AV bas de l’échangeur thermique).
>> Pour clarifier la situation, pouvez-vous préciser quelle est l’électrovanne que vous avez changé ?
Ce pourrait être utile, non seulement pour clarification, mais pour mettre éventuellement en évidence ce qui a pu provoquer les désordres constatés sur la carte électronique (indépendamment de la nécessité du remplacement des composants concernés).
Cordialement.
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Citation :
Le lave-vaisselle se lance, vidange quelques instants, prend un peu d'eau et ouvre l’électrovanne (Neuve) environ 2 secondes. Le niveau d'eau monte légèrement dans le mélangeur transparent.
Puis le lave-vaisselle s'arrête et affiche E19
Bonjour.
Dans cette citation, il est question de remplacement d’une électrovanne, sans en préciser la fonction.
Mais comme cette électrovanne est activée 2 secondes juste après la vidange aseptique initiale, et que le niveau d’eau monte légèrement dans l’échangeur thermique, il devrait s’agir de l’électrovanne d’arrivée d’eau (Aquastop).
Cette brève ouverture de l’Aquastop fait en effet partie, tout à fait normalement, de la séquence qui suit la vidange aseptique initiale.
Comme vous indiquez que cette électrovanne est « neuve », ce serait l’Aquastop que vous auriez remplacé.
Or le code d’erreur E19 concerne très généralement une défaillance de l’électrovanne de vidage de l’échangeur thermique (électrovanne située à l’AV bas de l’échangeur thermique).
>> Pour clarifier la situation, pouvez-vous préciser quelle est l’électrovanne que vous avez changé ?
Ce pourrait être utile, non seulement pour clarification, mais pour mettre éventuellement en évidence ce qui a pu provoquer les désordres constatés sur la carte électronique (indépendamment de la nécessité du remplacement des composants concernés).
Cordialement.
30 mars 2026 à 10:26
Réponse 8 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour.

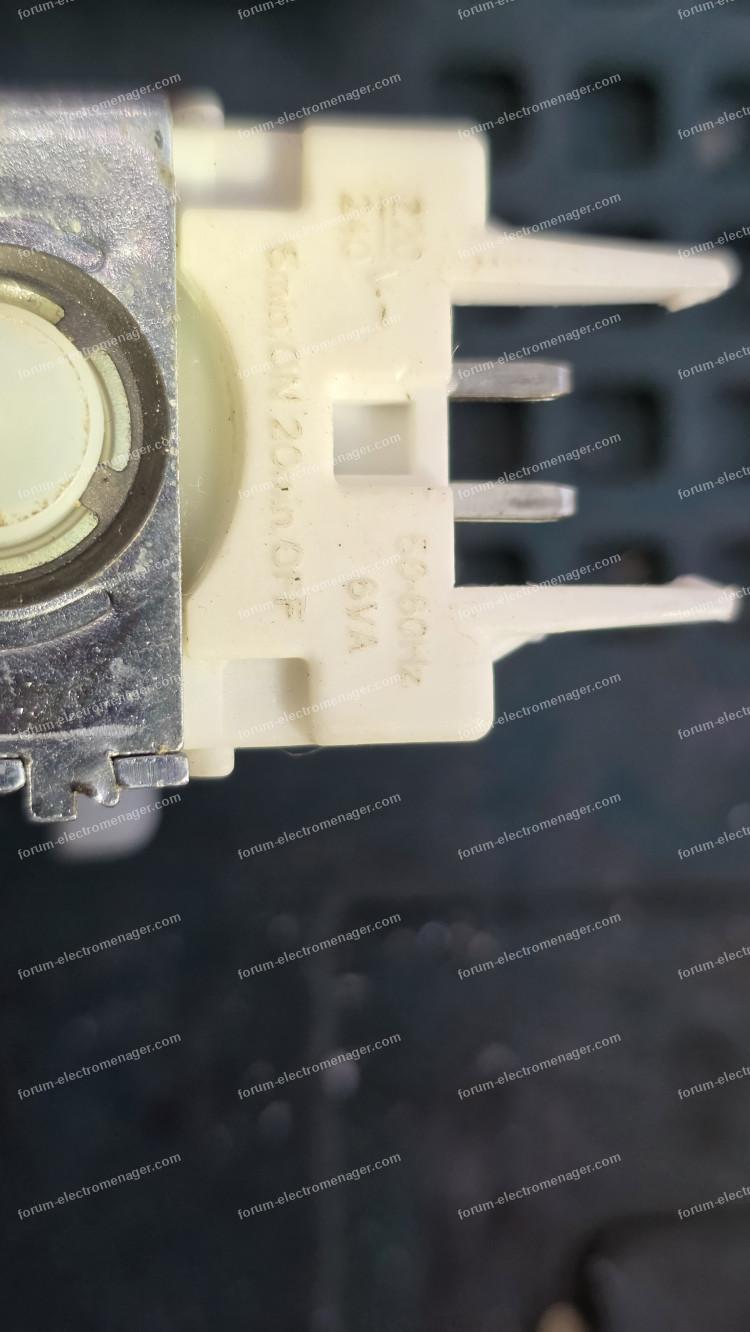

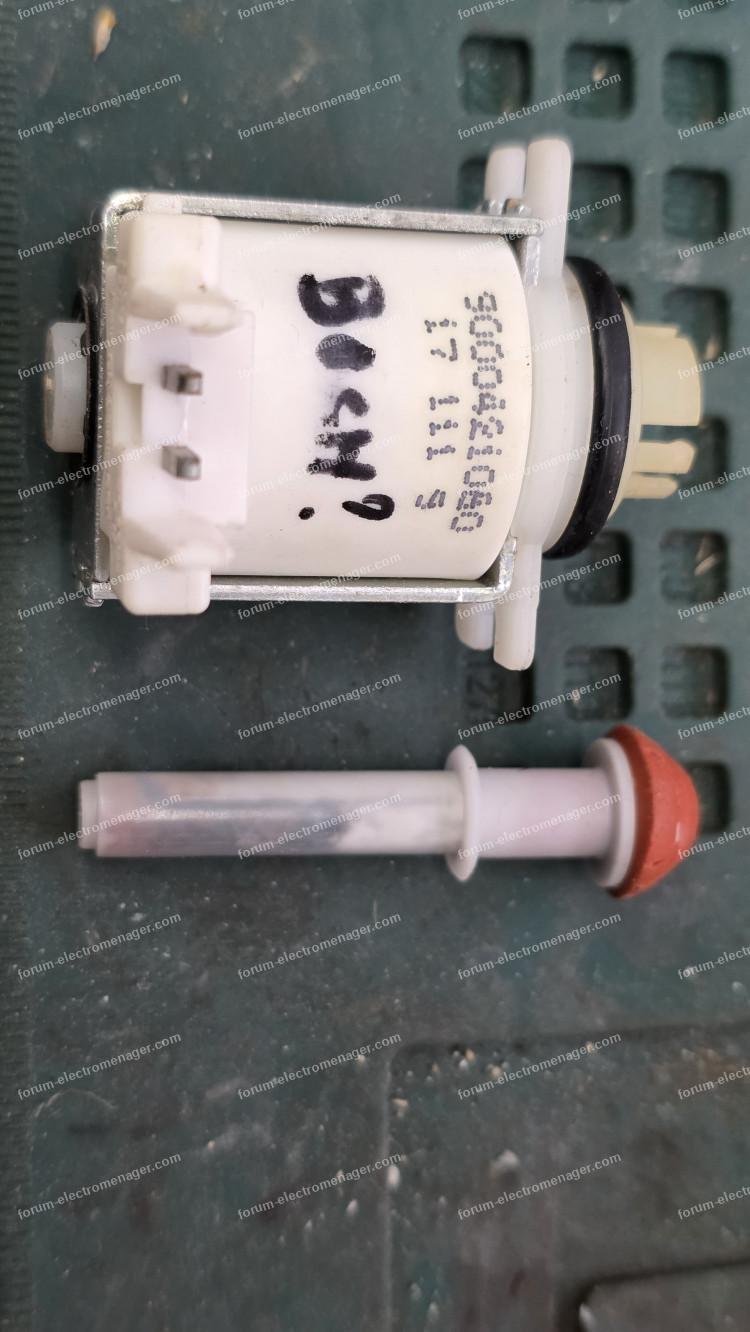

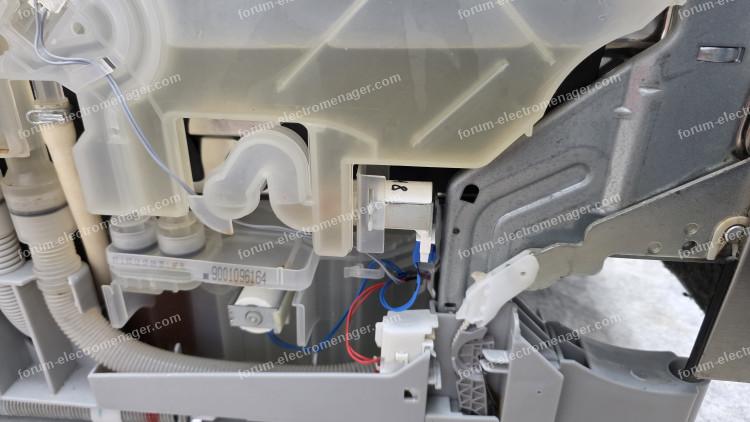

Pour RdB. C'est bien l’électrovanne de l'échangeur thermique que j'ai changé. ( voir réponse à Mamigas)
Par contre vous indiquez :"Cette brève ouverture de l’Aquastop fait en effet partie, tout à fait normalement, de la séquence qui suit la vidange aseptique initiale."
C'est exactement ce qui se passe. C'est ce que je voulais indiquer en écrivant précédemment "Le lave-vaisselle se lance , vidange quelques instants, prend un peu d'eau et ouvre l’électrovanne (Neuve) environ 2 secondes. Le niveau d'eau monte légèrement dans le mélangeur transparent."
Désolé pour l'imprécision dans ma description.
Quand j'ai vu l’électrovanne( de l’échangeur thermique) s'ouvrir, je croyais avoir réussi le dépannage.
Joie de courte durée puisque l’électrovanne s'est refermée avant le remplissage complet de l'échangeur et E19 est réapparu.
Merci
Cordialement. Y.L
Pour agrandir les images, cliquez dessus.
Pour RdB. C'est bien l’électrovanne de l'échangeur thermique que j'ai changé. ( voir réponse à Mamigas)
Par contre vous indiquez :"Cette brève ouverture de l’Aquastop fait en effet partie, tout à fait normalement, de la séquence qui suit la vidange aseptique initiale."
C'est exactement ce qui se passe. C'est ce que je voulais indiquer en écrivant précédemment "Le lave-vaisselle se lance , vidange quelques instants, prend un peu d'eau et ouvre l’électrovanne (Neuve) environ 2 secondes. Le niveau d'eau monte légèrement dans le mélangeur transparent."
Désolé pour l'imprécision dans ma description.
Quand j'ai vu l’électrovanne( de l’échangeur thermique) s'ouvrir, je croyais avoir réussi le dépannage.
Joie de courte durée puisque l’électrovanne s'est refermée avant le remplissage complet de l'échangeur et E19 est réapparu.
Merci
Cordialement. Y.L
Pour agrandir les images, cliquez dessus.
30 mars 2026 à 14:36
Réponse 9 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour à tous.
Encore merci de votre aide.
Pour Mamigas:
J'ai refait le contrôle des 4 transistors.
Les jonctions sonnent bien (environ 250ohm dans le sens passant) pas de court-circuit entre collecteur/émetteur.
Pas de fuite non-plus.
J'ai contrôlé les 2 d'ondes F546 en tête bêche sur la bobine de l’électrovanne. (OK pour les 2)
Par contre que désignez vous par le driver 3g ?

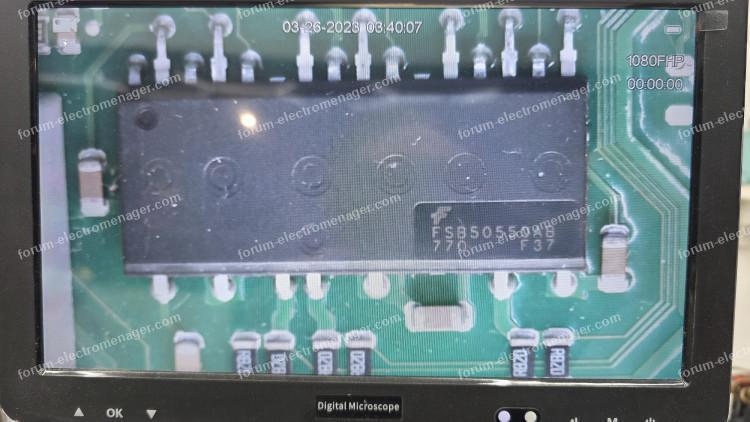

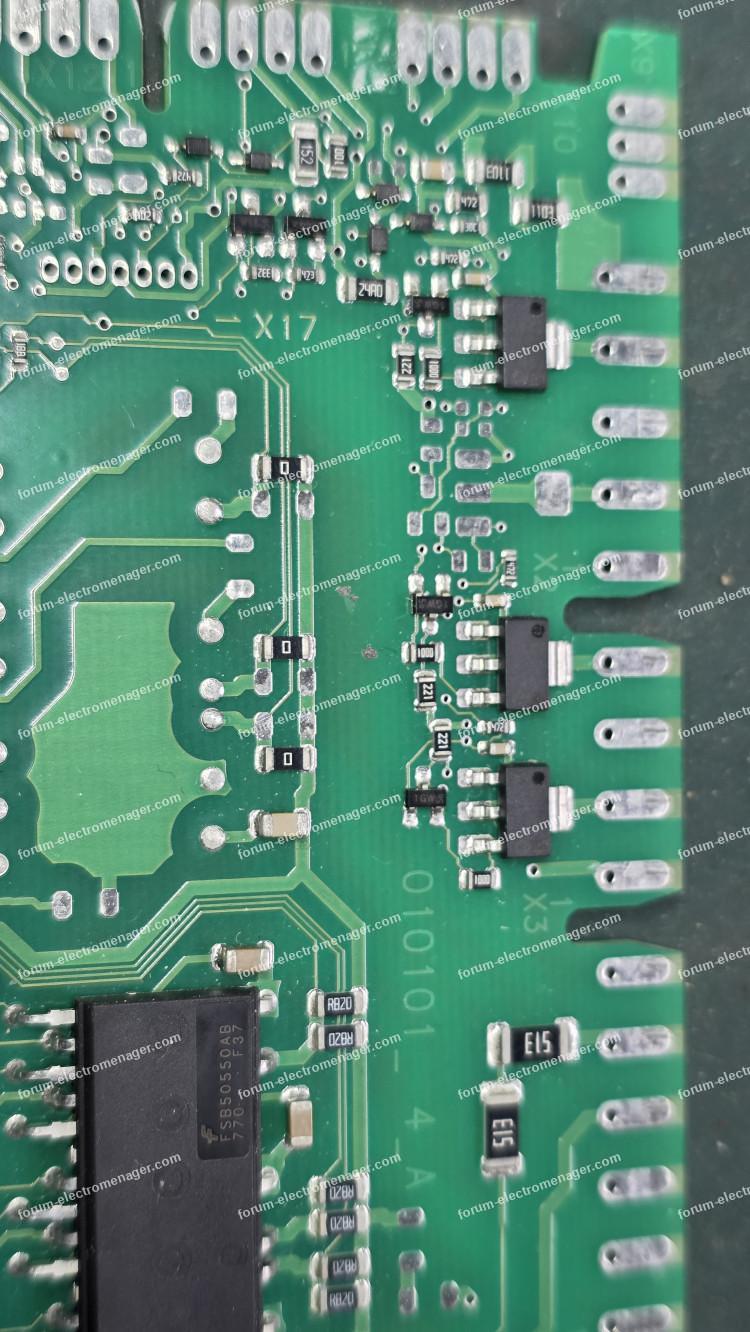

Est-ce le composant multi-pattes FSB5055OAB ? (photo jointe).
Comment le contrôler ?
Puis je alimenter la carte hors lave-vaisselle pour prendre quelques mesures ?
Si oui quelles mesures, vu que la carte n'aura aucune information des éléments extérieurs (capteurs, contacts, choix de programme)?
La bobine de l’électrovanne mesure 6k ohm.
D'ailleurs la panne de la carte provient pour moi d'une mauvaise réparation précédente.
Ce lave vaisselle avait déjà présenté la panne E19 et le "technicien" avait remplacé l’électrovanne.
Le lave-vaisselle n'a fonctionné que très peu de temps (quelques jours ou dizaines de jours) puis a représenté l'erreur E19.
Quand j'ai proposé de regarder ce lave-vaisselle, j'ai trouvé que l’électrovanne semblait usagée avec le noyau oxydé.
En recherchant une nouvelle électrovanne j'ai découvert qu'il fallait une électrovanne 250v 340v alors que le modèle en place était une 220v.
A la réception de la nouvelle électrovanne j'ai comparé les résistances des bobines des 2 électrovannes : 6k pour la neuve (220/340v) et seulement 1,9k pour celle en place.
J'en déduit que le courant a dépassé le max toléré par les transistors et qu'ils ont grillé par surchauffe.
Je les donc changé comme évoqués dans mes précédents messages.

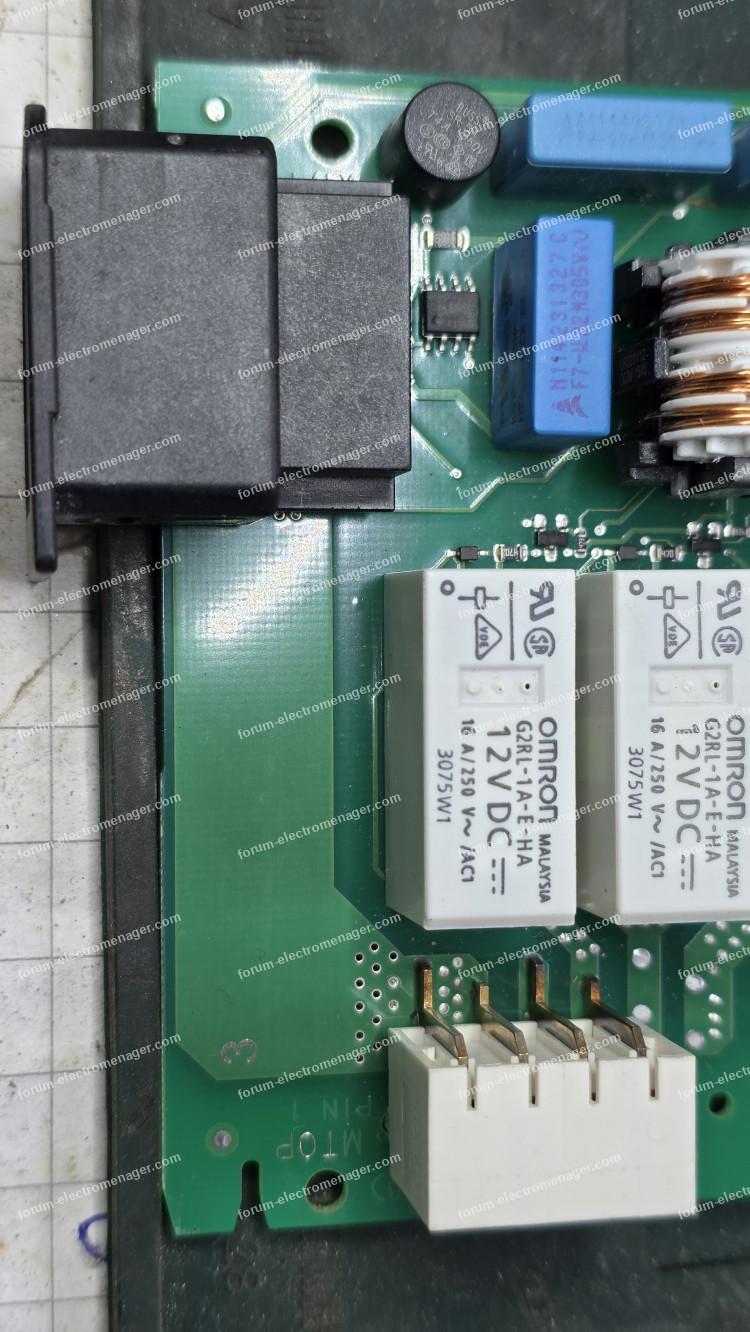

Au sujet de la référence gravée sur la plaque, je n'ai rien aux emplacements que vous m'avez indiqués et je note une petite différence : un transistor est absent sur ma carte (par rapport à la deuxième photo reçue)
Merci pour votre retour.
Cordialement.
Y.L
Encore merci de votre aide.
Pour Mamigas:
J'ai refait le contrôle des 4 transistors.
Les jonctions sonnent bien (environ 250ohm dans le sens passant) pas de court-circuit entre collecteur/émetteur.
Pas de fuite non-plus.
J'ai contrôlé les 2 d'ondes F546 en tête bêche sur la bobine de l’électrovanne. (OK pour les 2)
Par contre que désignez vous par le driver 3g ?
Est-ce le composant multi-pattes FSB5055OAB ? (photo jointe).
Comment le contrôler ?
Puis je alimenter la carte hors lave-vaisselle pour prendre quelques mesures ?
Si oui quelles mesures, vu que la carte n'aura aucune information des éléments extérieurs (capteurs, contacts, choix de programme)?
La bobine de l’électrovanne mesure 6k ohm.
D'ailleurs la panne de la carte provient pour moi d'une mauvaise réparation précédente.
Ce lave vaisselle avait déjà présenté la panne E19 et le "technicien" avait remplacé l’électrovanne.
Le lave-vaisselle n'a fonctionné que très peu de temps (quelques jours ou dizaines de jours) puis a représenté l'erreur E19.
Quand j'ai proposé de regarder ce lave-vaisselle, j'ai trouvé que l’électrovanne semblait usagée avec le noyau oxydé.
En recherchant une nouvelle électrovanne j'ai découvert qu'il fallait une électrovanne 250v 340v alors que le modèle en place était une 220v.
A la réception de la nouvelle électrovanne j'ai comparé les résistances des bobines des 2 électrovannes : 6k pour la neuve (220/340v) et seulement 1,9k pour celle en place.
J'en déduit que le courant a dépassé le max toléré par les transistors et qu'ils ont grillé par surchauffe.
Je les donc changé comme évoqués dans mes précédents messages.
Au sujet de la référence gravée sur la plaque, je n'ai rien aux emplacements que vous m'avez indiqués et je note une petite différence : un transistor est absent sur ma carte (par rapport à la deuxième photo reçue)
Merci pour votre retour.
Cordialement.
Y.L
30 mars 2026 à 15:53
Réponse 10 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Re.
Pour préciser quelques points (en marge du problème électronique qui se pose).
1/ L’électrovanne de vidage de l’échangeur thermique des différentes versions du modèle de lave-vaisselle Siemens SN26P893EU est une électrovanne prévue pour être alimentée en 280-340VDC (courant continu donc). Son bornier doit être de couleur bleue.
La référence Siemens de cette électrovanne est 11033896
D’autres modèles de lave-vaisselle Siemens sont effectivement équipés d’une électrovanne de vidage 220-240VAC (courant alternatif donc)/ Leur bornier est de couleur rose.
Mais ce n’est pas le cas pour le lave-vaisselle SN26P893EU.
2/ L’électrovanne de l’échangeur thermique n’est pas destinée au remplissage en eau de l’échangeur thermique.
Et ainsi :
L’ouverture de l’Aquastop permet le remplissage en eau de l’échangeur thermique (après passage de l’eau dans l’adoucisseur)
L’ouverture de la vanne de vidage de l’échangeur permet le vidage de l’eau contenue dans l’échangeur thermique pour remplissage de la cuve du lave-vaisselle.
Désolé pour cette digression en marge du problème électronique qui se pose, mais ceci permet de préciser quel est le bon modèle d’électrovanne de vidage de ce lave-vaisselle et d’apporter quelques précisions sur le rôle de cette électrovanne de vidage de l’échangeur thermique.
Cordialement.
Pour préciser quelques points (en marge du problème électronique qui se pose).
1/ L’électrovanne de vidage de l’échangeur thermique des différentes versions du modèle de lave-vaisselle Siemens SN26P893EU est une électrovanne prévue pour être alimentée en 280-340VDC (courant continu donc). Son bornier doit être de couleur bleue.
La référence Siemens de cette électrovanne est 11033896
D’autres modèles de lave-vaisselle Siemens sont effectivement équipés d’une électrovanne de vidage 220-240VAC (courant alternatif donc)/ Leur bornier est de couleur rose.
Mais ce n’est pas le cas pour le lave-vaisselle SN26P893EU.
2/ L’électrovanne de l’échangeur thermique n’est pas destinée au remplissage en eau de l’échangeur thermique.
Et ainsi :
L’ouverture de l’Aquastop permet le remplissage en eau de l’échangeur thermique (après passage de l’eau dans l’adoucisseur)
L’ouverture de la vanne de vidage de l’échangeur permet le vidage de l’eau contenue dans l’échangeur thermique pour remplissage de la cuve du lave-vaisselle.
Désolé pour cette digression en marge du problème électronique qui se pose, mais ceci permet de préciser quel est le bon modèle d’électrovanne de vidage de ce lave-vaisselle et d’apporter quelques précisions sur le rôle de cette électrovanne de vidage de l’échangeur thermique.
Cordialement.
30 mars 2026 à 18:28
Réponse 11 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour.
Merci pour ces précisions sur le timing du déroulement d'un programme.
Savez-vous où je peux trouver le descriptif de chaque action technique (ouverture/ fermeture électrovanne, déclenchement de tel ou tel relais...) étape par étape pendant tout le déroulement d' un programme "Standard"
Ce serait intéressant de connaître tous ce déroulement pour en déduire l'origine de panne.
Pour mon appareil, j'étais persuadé que l’électrovanne (ET) s'ouvrait pour remplir l'échangeur car avant l’échange des transistor, l'erreur E19 apparaissait immédiatement avant tout remplissage.
Maintenant, le remplissage débute (par la vanne Aquastop) mais très rapidement tout s'arrête et E19 s'affiche.
J'ai commandé le Driver FSB5055OAB qui commande l'étage de puissance avec les transistors HT.
Je tenterai le changement.
Si le résultat est négatif, je serai alors à court d'idée pour sauver ce lave vaisselle. (a part trouver une carte complète d'occasion).
Cordialement.
Y.L
P.S : J'ai bien remplacé l’électrovanne défectueuse par une 250v 340v.
Merci pour ces précisions sur le timing du déroulement d'un programme.
Savez-vous où je peux trouver le descriptif de chaque action technique (ouverture/ fermeture électrovanne, déclenchement de tel ou tel relais...) étape par étape pendant tout le déroulement d' un programme "Standard"
Ce serait intéressant de connaître tous ce déroulement pour en déduire l'origine de panne.
Pour mon appareil, j'étais persuadé que l’électrovanne (ET) s'ouvrait pour remplir l'échangeur car avant l’échange des transistor, l'erreur E19 apparaissait immédiatement avant tout remplissage.
Maintenant, le remplissage débute (par la vanne Aquastop) mais très rapidement tout s'arrête et E19 s'affiche.
J'ai commandé le Driver FSB5055OAB qui commande l'étage de puissance avec les transistors HT.
Je tenterai le changement.
Si le résultat est négatif, je serai alors à court d'idée pour sauver ce lave vaisselle. (a part trouver une carte complète d'occasion).
Cordialement.
Y.L
P.S : J'ai bien remplacé l’électrovanne défectueuse par une 250v 340v.
01 avril 2026 à 15:26
Réponse 12 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour à tous.
A l'attention de Mamigas
J''espérais une réponse suite a mon dernier message et ma question sur la technique de contrôle du composant éventuellement incriminé. FSB5055OAB.
Je suis en attente de réception du composant FSB5055OAB.
Mais j'aurais souhaité le contrôler avant de le changer.
Quelle valeur de signal commande l'étage de sortie ? (les 4 transistors)
Dépanner vous toujours des cartes.
Merci pour votre retour.
Cordialement.
A l'attention de Mamigas
J''espérais une réponse suite a mon dernier message et ma question sur la technique de contrôle du composant éventuellement incriminé. FSB5055OAB.
Je suis en attente de réception du composant FSB5055OAB.
Mais j'aurais souhaité le contrôler avant de le changer.
Quelle valeur de signal commande l'étage de sortie ? (les 4 transistors)
Dépanner vous toujours des cartes.
Merci pour votre retour.
Cordialement.
08 avril 2026 à 23:48
Réponse 13 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour à tous.
J'ai relevé le schéma du circuit un peu plus en amont.
Je me suis rapidement aperçu que j'ai fait une erreur grossière en parlant du composant FSB50550 dans mes précédant messages.
Celui ci n'a rien a voir avec mon problème.
Selon sa fonction, (fiche data) il fabrique du Triphasé, il sert certainement a piloter la pompe de vidange qui nécessite un signal Triphasé.
Le driver dont il est question dans une précédente réponse de Mamigas est un transistor pnp marqué 3GW piloté par le microprocesseur. Il est correct a l’ohmmètre.
J'ai relevé la tension a sa base.
3,3v dès que le lave vaisselle est sous tension puis 0,8v quand E19 apparaît.
Le "timing ne me paraît pas correct puisque cela signifierait que l’électrovanne s'ouvre avant même qu 'un programme soit enclenché.
Je me pose question sur l'état du microprocesseur ??
J'aurais aimé savoir la valeur des tensions qui sortent du microprocesseur et dans quel timing par rapport au déroulement du programme.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
J'ai relevé le schéma du circuit un peu plus en amont.
Je me suis rapidement aperçu que j'ai fait une erreur grossière en parlant du composant FSB50550 dans mes précédant messages.
Celui ci n'a rien a voir avec mon problème.
Selon sa fonction, (fiche data) il fabrique du Triphasé, il sert certainement a piloter la pompe de vidange qui nécessite un signal Triphasé.
Le driver dont il est question dans une précédente réponse de Mamigas est un transistor pnp marqué 3GW piloté par le microprocesseur. Il est correct a l’ohmmètre.
J'ai relevé la tension a sa base.
3,3v dès que le lave vaisselle est sous tension puis 0,8v quand E19 apparaît.
Le "timing ne me paraît pas correct puisque cela signifierait que l’électrovanne s'ouvre avant même qu 'un programme soit enclenché.
Je me pose question sur l'état du microprocesseur ??
J'aurais aimé savoir la valeur des tensions qui sortent du microprocesseur et dans quel timing par rapport au déroulement du programme.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
16 avril 2026 à 23:48
Réponse 14 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour à tous.
Je ne reçois plus aucune réponse à mes questions.
Mamigas, après m'avoir donné de bonnes informations, ne me répond plus.
Ai-je été maladroit dans mes réponses ?
Mes questions sont-elles mal formulées ?
Merci à l'administrateur de me conseiller à ce sujet.
Cordialement.
Y.L.
Je ne reçois plus aucune réponse à mes questions.
Mamigas, après m'avoir donné de bonnes informations, ne me répond plus.
Ai-je été maladroit dans mes réponses ?
Mes questions sont-elles mal formulées ?
Merci à l'administrateur de me conseiller à ce sujet.
Cordialement.
Y.L.
23 avril 2026 à 18:07
Réponse 15 forum dépannage électroménager
Recherche valeur d'une résistance HS sur carte lave-vaisselle Siemens
Bonjour,
J'ai résolu mon problème et réparé le module de puissance.
N'ayant plus reçu aucune réponse à mes dernières questions, et en particulier sur la tension "normale" en sortie du microcontrôleur, j'ai acheté une carte identique en hardware sur LBC.
Après avoir vérifié son bon fonctionnement, j'ai relevé les tensions en sortie du microcontrôleur.
Elles étaient identiques à celles relevées sur ma carte défectueuse.
Cela m'a rassuré sur l'état du microcontrôleur de ma carte.
Si le défaut n'était pas au niveau de la sortie du microcontrôleur, il me fallait plus d'informations.
Je me suis remis à relever le schéma sur une partie plus étendue.
Après plusieurs inversions de carte et relevés de tension, j'ai enfin déterminé la panne. Il s'agissait de la résistance de 470 ohm qui relie le collecteur du transistor driver 3GW à la base du transistor N83003 dans l'étage de sortie de la commande de l'électrovanne de vidange de régénérateur (transistor changé au début du dépannage). Cette résistance ne présentait aucune trace de détérioration visible, mais pourtant elle était parfaitement coupée.
Dès l'échange de cette résistance, le lave-vaisselle a de nouveau fonctionné normalement et avec le bon microprogramme correspondant aux touches en façade avant.
Il ne me reste plus qu'à revendre le module de puissance maintenant inutile et dont le microprogramme ne correspond pas pour ce lave-vaisselle (fonctionnement différent de l'affichage sur les touches du bandeau de commande).
Si vous rencontrez également une panne récalcitrante E19, maintenant que j'ai relevé une partie du schéma de la carte, je pourrais peut-être vous aider en partageant ce schéma avec vous.
Pour l'administrateur : Cette discussion peut maintenant être classée en "problème résolu".
Merci à tous de faire vivre ce forum qui m'a aidé au début et motivé pour persévérer dans mes recherches, évitant ainsi une mise en déchetterie de ce lave-vaisselle.
Cordialement.
Electron53
J'ai résolu mon problème et réparé le module de puissance.
N'ayant plus reçu aucune réponse à mes dernières questions, et en particulier sur la tension "normale" en sortie du microcontrôleur, j'ai acheté une carte identique en hardware sur LBC.
Après avoir vérifié son bon fonctionnement, j'ai relevé les tensions en sortie du microcontrôleur.
Elles étaient identiques à celles relevées sur ma carte défectueuse.
Cela m'a rassuré sur l'état du microcontrôleur de ma carte.
Si le défaut n'était pas au niveau de la sortie du microcontrôleur, il me fallait plus d'informations.
Je me suis remis à relever le schéma sur une partie plus étendue.
Après plusieurs inversions de carte et relevés de tension, j'ai enfin déterminé la panne. Il s'agissait de la résistance de 470 ohm qui relie le collecteur du transistor driver 3GW à la base du transistor N83003 dans l'étage de sortie de la commande de l'électrovanne de vidange de régénérateur (transistor changé au début du dépannage). Cette résistance ne présentait aucune trace de détérioration visible, mais pourtant elle était parfaitement coupée.
Dès l'échange de cette résistance, le lave-vaisselle a de nouveau fonctionné normalement et avec le bon microprogramme correspondant aux touches en façade avant.
Il ne me reste plus qu'à revendre le module de puissance maintenant inutile et dont le microprogramme ne correspond pas pour ce lave-vaisselle (fonctionnement différent de l'affichage sur les touches du bandeau de commande).
Si vous rencontrez également une panne récalcitrante E19, maintenant que j'ai relevé une partie du schéma de la carte, je pourrais peut-être vous aider en partageant ce schéma avec vous.
Pour l'administrateur : Cette discussion peut maintenant être classée en "problème résolu".
Merci à tous de faire vivre ce forum qui m'a aidé au début et motivé pour persévérer dans mes recherches, évitant ainsi une mise en déchetterie de ce lave-vaisselle.
Cordialement.
Electron53
05 mai 2026 à 23:49
