Question forum dépannage : Changer résistance circuit imprimé lave vaisselle Bosch SRS46T12EU
Bonjour à tous,
Je viens de tomber en panne avec mon lave vaisselle Bosch SRS46T12EU.
Il s'est arrêté d'un coup et ne s'allume plus.
Après démontage du circuit j'ai pu m'apercevoir qu'une résistance était noire et fendue.
Où puis-je trouver la même, car je ne connais malheureusement pas le code couleur et la fonction de celle-ci.
Je vous remercie à tous de l'intérêt que vous porterez à ma question.
Bonne journée à tous.
Olivier
Pour agrandir les images, cliquez dessus.
Je viens de tomber en panne avec mon lave vaisselle Bosch SRS46T12EU.
Il s'est arrêté d'un coup et ne s'allume plus.
Après démontage du circuit j'ai pu m'apercevoir qu'une résistance était noire et fendue.
Où puis-je trouver la même, car je ne connais malheureusement pas le code couleur et la fonction de celle-ci.
Je vous remercie à tous de l'intérêt que vous porterez à ma question.
Bonne journée à tous.
Olivier
Pour agrandir les images, cliquez dessus.
16 mars 2018 à 13:44
Réponse 1 du forum dépannage électroménager
Changer résistance circuit imprimé lave vaisselle Bosch SRS46T12EU
Bonsoir,
La carte de contrôle est sans doute la carte AKO704226. La résistance est une 22 ohms 2w type spécial : antisurge et flame proof (question de sécurité).
Elle est coupée parce-qu'elle a servi de fusible pour protéger le reste de la carte lors d'une surtension secteur qui a mis en court-circuit la ligne Hte tension +325 volts.
Si vous ne remplacez que la résistance peine perdue à la 1ère remise sous tension ça va reflasher.
Il faut suite à ce flash et avec le schéma de la carte contrôler tous les composants des chaines alimentation.
La chaine primaire qui transforme le secteur 230 en une tension continue de +325v (r ballast diode redressement vdr S10/k275 capa secu X2 capa filtrage 10µF/400v).
Le module d'alimentation à découpage power switcher transfo flyback diodes roue libre et snubber SR00AA.
Source basse tension 8 volts.
Source basse tension +5 volts.
Circuit de régulation qui pilote la broche FB du power switcher et capa tampon.
Après réparation il faudra mesurer les principales tensions.
Hte tension +325+/-15v.
Source 8v +/-0.6v.
Source +5v +/-0.2v.
Tension sur BP 5.80+/-0.3v.
Tension sur FB 1.65+/-0.1v.
Et enfin si possible terminer par un test de 24h en power cycling.
Vous avez là la procédure que j'utilise pour la réparation des cartes.
Bien cordialement.
mamigas
La carte de contrôle est sans doute la carte AKO704226. La résistance est une 22 ohms 2w type spécial : antisurge et flame proof (question de sécurité).
Elle est coupée parce-qu'elle a servi de fusible pour protéger le reste de la carte lors d'une surtension secteur qui a mis en court-circuit la ligne Hte tension +325 volts.
Si vous ne remplacez que la résistance peine perdue à la 1ère remise sous tension ça va reflasher.
Il faut suite à ce flash et avec le schéma de la carte contrôler tous les composants des chaines alimentation.
La chaine primaire qui transforme le secteur 230 en une tension continue de +325v (r ballast diode redressement vdr S10/k275 capa secu X2 capa filtrage 10µF/400v).
Le module d'alimentation à découpage power switcher transfo flyback diodes roue libre et snubber SR00AA.
Source basse tension 8 volts.
Source basse tension +5 volts.
Circuit de régulation qui pilote la broche FB du power switcher et capa tampon.
Après réparation il faudra mesurer les principales tensions.
Hte tension +325+/-15v.
Source 8v +/-0.6v.
Source +5v +/-0.2v.
Tension sur BP 5.80+/-0.3v.
Tension sur FB 1.65+/-0.1v.
Et enfin si possible terminer par un test de 24h en power cycling.
Vous avez là la procédure que j'utilise pour la réparation des cartes.
Bien cordialement.
mamigas
16 mars 2018 à 21:30
Réponse 2 du forum dépannage électroménager
Invité
Changer résistance circuit imprimé lave vaisselle Bosch SRS46T12EU
Invité
Bonjour.

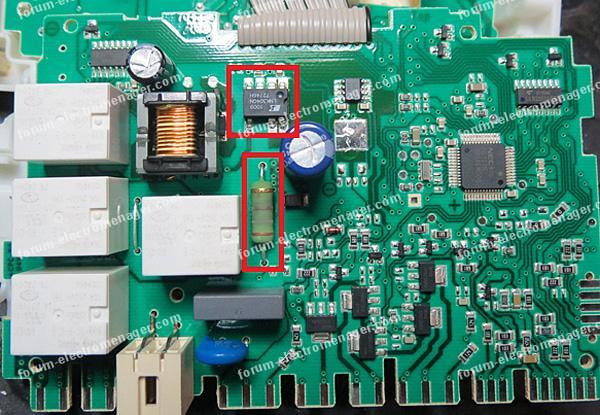

La résistance est une 100 ohms /2W, il faut aussi remplacer le LNK304GN
