Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Rechercher dans le forum électroménager :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :

Actuellement

19 943

questions dans le
forum électroménager


19176

Question Forum Électroménager : Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonjour.

J'ai récupéré un lave vaisselle Bosch de la référence ci-dessus.
Il lave à froid et indique un code erreur 04 sans finir son cycle.

La pompe de cyclage a dû être changée et date de 2016 ; les valeurs de la résistance sont de 19,2 ohms.
L'accumulateur d'eau et liquide de rinçage réf 00684313 situé du côté opposé de l'échangeur thermique (à droite en regardant le lave vaisselle) date de 2015.
Le module de puissance est un MELECS 9000 683 489 de 2012.
Je cherche désespérément quelqu'un pour la tester.
Merci de votre aide.
Fildru

Pour agrandir l'image, cliquez dessus.
code panne erreur E 04 lave vaisselle Bosch

24 mars 2018 à 17:51
Réponse 1 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonsoir.
Il faut vérifier l'état des 2 relais qui pilotent la résistance de chauffe.
Ces relais sont des HF7FD bobine 12 volts de chez Hongfa.
Voir photo jointe.
Bonne soirée.
mamigas

Pour agrandir l'image, cliquez dessus.
relais HF7FD lave vaisselle Bosch

24 mars 2018 à 20:50
Réponse 2 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonjour Mamigas

Merci pour la piste.
La référence de la carte est bien comme vous le mentionnez sur un post sur Erreur 02
5560 D001000794 B
9000 597 461

Je vais déjà commander les relais en Chine.
Vous pensez qu'il y a de grandes chances qu'ils soient grillés ?
Cordialement, Filldru
25 mars 2018 à 11:02
Réponse 3 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour,
1/ à votre place je ne les commanderai pas en Chine mais en France car de là bas on peut recevoir tout et n'importe quoi... croyez moi j'ai été échaudé et maintenant niet c'est fini ni ni.

2/ n'ayant pas la carte à disposition pour contrôle je ne peux faire que la réponse peut-être que oui peut-être que non.

En principe je base mes réponses sur ce que je peux contrôler ou vérifier, pas sur des suppositions.
Bien cordialement.
mamigas
25 mars 2018 à 14:12
Réponse 4 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonsoir Mamigas.

Vous pourriez me tester ma carte ?
Cordialement.
Filldru
25 mars 2018 à 21:02
Réponse 5 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonsoir.
Je ne prends pas de cartes Bosch /Siemens en diag ou répar pour le moment... elles sont trop "tordues".
Bonne soirée.
25 mars 2018 à 21:42
Réponse 6 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonjour Mamigas

J'ai fait tester ma carte de puissance.
Il y avait bien un relais et un transistor grillés.
Du coup j'ai eu 5 relais Hongfa changés par des Finder.
Je n'ai pas encore remonté la bête je viens juste de récupérer ce midi la carte déposée hier.

Filldru

Pour agrandir les images, cliquez dessus.
dépannage carte lave vaisselle Bosch SMS58M42FF/50dépanner carte lave-vaisselle Bosch SMS58M42FF/50réparation carte lave vaisselle Bosch SMS58M42FF/50

28 mars 2018 à 12:19
Réponse 7 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonjour,
Pour les relais pas de problème les Finder sont OK ce sont des 10 amps/250v ac

L'autre composant est un TRIAC (inter électronique) pas un transistor si il était HS c'est que l'élément qu'il commande a un problème qu'il faut trouver.

Cordialement.

28 mars 2018 à 14:29
Réponse 8 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Merci Mamigas

Dans mes recherches ce matin j'ai trouvé une photo annotée sur la carte 9000 597 461
Si je suis la piste il semblerait que cela corresponde à l'aquastop ?
Je vous envoie la photo en MP car elle provient d'un autre forum.

Cordialement.
Filldru
28 mars 2018 à 16:00
Réponse 9 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Bricovidéo
Administrateur
Bricovidéo
7 962 messages
Bonjour Filldru.
Désolé, mais pour information le forum ne possède pas de messagerie privée.
Envoyez votre photo (elle ne sera pas publiée), nous transmettons à mamigas.
Cordialement.
28 mars 2018 à 16:03
Réponse 10 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages

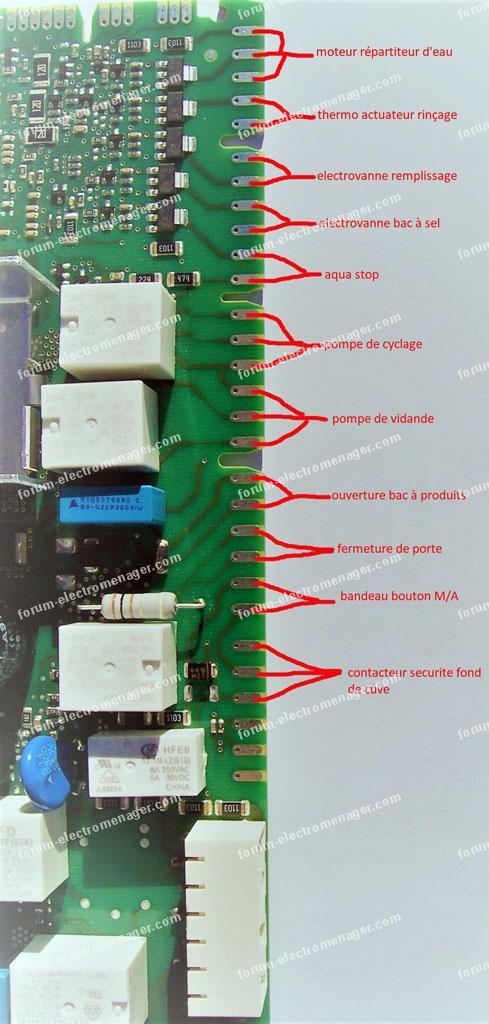

Je vous envoie donc la photo.
Filldru

Pour agrandir l'image, cliquez dessus.
Dépannage carte lave-vaisselle Bosch Siemens

28 mars 2018 à 19:39
Réponse 11 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Bricovidéo
Administrateur
Bricovidéo
7 962 messages
Bonjour Filldru.
Je ne sais pas comment vous avez fait pour trouver cette image, mais elle provient bien de ce forum.
La preuve en est, le filigrane.
Ci-joint le lien de la question d'origine : Panne lave vaisselle Siemens SN26M884FF/52
P. S. : si vous avez trouvé l'image sur un autre site, pourriez-vous nous fournir le lien de la page.
Cordialement. Patrice, Bricovidéo.
28 mars 2018 à 22:07
Réponse 12 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonjour Patrice.

J'ai fait une recherche "image" sur la référence de la carte 9000 597 461 et c'est tout.
Je suis tombé sur les photos.
Cordialement.

Filldru
29 mars 2018 à 10:55
Réponse 13 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Pour Mamigas.

Concernant les relais ils sont tous des Finder 36.11.9.012.411.
Je n'ai pas fait attention si les trois autres relais autres que ceux de la résistance étaient des HF7FD.
Triac remplacé. J'ai suivi le fil bleu partant du. Il va bien jusqu'au connecteur d'Aquastop.

Hormis l'apparition du code E15 et plein d'eau dans le lave vaisselle (car j'ai voulu bidouiller au joint de bas de porte qui doit être à changer) que j'ai basculé en débranchant la prise, rien avant à part E04.

Que faudrait-il donc vérifier ?
Cordialement.
Filldru
29 mars 2018 à 14:10
Réponse 14 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonsoir,

Je ne pige plus.
Sur la carte les 2 relais qui pilotent La R sont des HF7FD 012-1ZPTF pouvoir de coupure 12 amps /250v à contacts travail doublés (question d'intensité).
Les 3 autres (R ballast et sens rotation moteur) sont des HF3FD-012-ZTF pouvoir de coupure 10 amps/250v à contact travail simple.

Merci de préciser.
Cordialement.
29 mars 2018 à 17:49
Réponse 15 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonsoir.

Je me suis aperçu de cela en regardant de près ma carte.
Quelle incidence cela peut avoir ?
Moi je n'y connais rien.
Cordialement.
29 mars 2018 à 17:52
Réponse 16 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonsoir.

A mon avis pas grande si ce n'est que ça va raccourcir la durée de vis des relais de commande de la R de chauffe ; de combien ? Là je ne sais pas répondre.
Cordialement.
29 mars 2018 à 20:00
Réponse 17 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Carte électronique grillée Bosch Siemens 9000587109
Bonjour,

Ayant récupéré pour pièces un nouveau lave vaisselle Bosch SMS53M08FF/28 qui ne "s'allumait plus".

La carte a pour références :
5560 D001000165_c
5560 012516

Celle-ci a chauffé l'emplacement du HFE8 et du relais 899-1CH-F6C G15
La piste a l'air d'avoir chauffé aussi.
Est-ce réparable ?
Cordialement.

Pour agrandir les images, cliquez dessus.
code erreur E 04 lave vaisselle Boschcode erreur E 04 lave vaisselle Boschcode panne E 04 lave vaisselle Bosch

01 avril 2018 à 16:27
Réponse 18 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

mamigas
Membre inscrit
mamigas
1 921 messages
Bonsoir.
On commence par rentrer dans du bidouillage de cartes incompatibles, je ne souhaite pas répondre à cette question.
Cordialement.
01 avril 2018 à 18:56
Réponse 19 forum électroménager Bricovidéo

Code panne erreur E 04 lave vaisselle Bosch SMS58M42FF/50

Filldru
Membre inscrit
Filldru
13 messages
Bonsoir Mamigas.
Je voulais créer une nouvelle discussion.
Ce n'est pas du bidouillage de carte.
Pour cet appareil SMS53M08FF/28 aucun code panne puisque pas de "démarrage".
C'est juste pour avoir un avis (voire plusieurs) quant à la possibilité de faire réparer la carte.
Je pense à une "surtension" d'alimentation mais est-ce que la piste peut avoir été endommagée ?
Cordialement.
01 avril 2018 à 23:14
