Question Dépannage Électroménager : Lave-vaisselle SMI53M86EU/43 problème module de puissance
Bonjour à tous.
Et merci d'avance aux gens compétents qui s’intéresseront à mon problème.
Mon lave-vaisselle est HS, je l'ai lancé un soir avant de partir en vacances, je pensais que le cycle s'était terminé mais à mon retour, il ne s'allumait plus ... il était tombé en panne pendant le cycle en fait.
Je vous dit pas l'odeur quand j'ai ouvert la porte

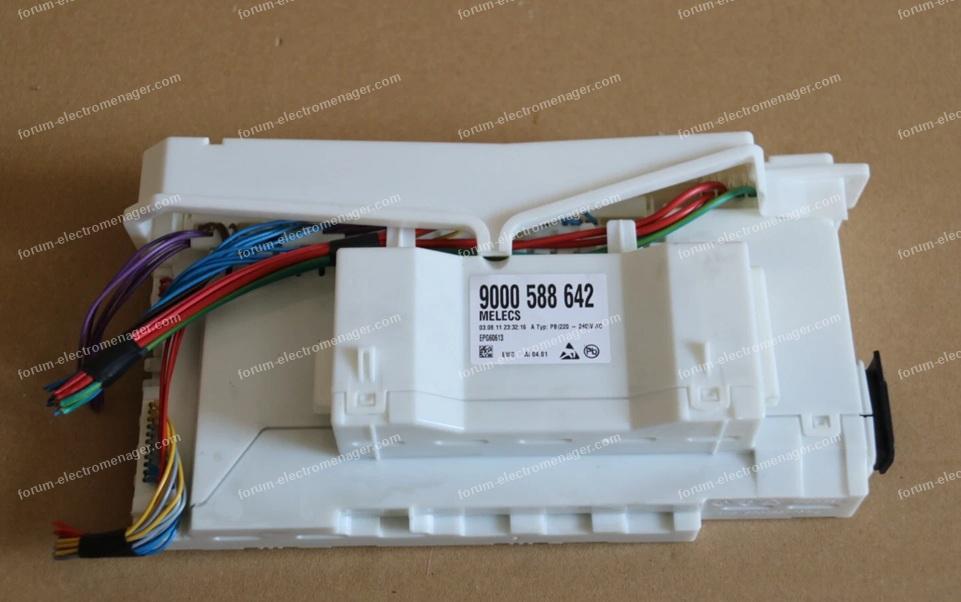

De ce que j'ai pu voir (car j'avais demandé à mon fils de démonter la carte et il a réussi à la casser ...), le composant TNY264GN était cramé et avait cramé les pistes. Mais bon, la carte était irrécupérable.

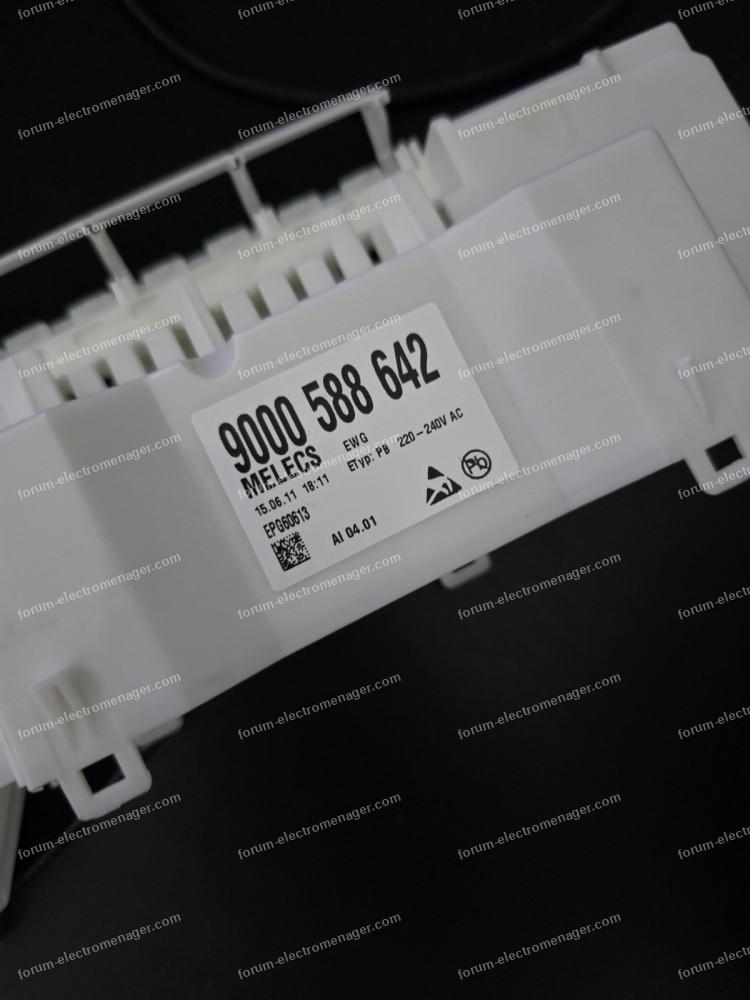

J'ai recherché sur Ebay une carte similaire, j'en ai trouvé une, l’étiquette est totalement identique à la mienne, seule la date de fabrication était différente à 2 mois près et un code inconnu (EWG/EWS), je l'ai donc achetée, le vendeur me disait que ça ne marcherait pas mais j'ai quand même tenté.
Je l'ai reçu aujourd'hui et l'ai monté dans le Lave-vaisselle.
Il s'allume, démarre quand je lance un cycle, et celui ci s'éteint, et se rallume seul au bout de quelques minutes totalement aléatoires.
Plusieurs questions me viennent donc à l'esprit :
J'ai lu qu'une carte doit être programmée avec le logiciel Service de Bosch, c'est d'ailleurs pour ça que Bosch fourni aussi des cartes non programmées, peux on récupérer une carte identique et la mettre dans un autre lave-vaisselle identique ? la carte connait elle par exemple le numéro de série de l'appareil, ce qui l’empêcherait de fonctionner dans un autre.
Je ne me rappelle pas que la carte faisait des "clics" (bruits de relais), pendant un cycle ou au démarrage, est ce normal ?
Une carte peut elle être reprogrammée ?
PS: en écrivant ce long message, ça fait 20 minutes que le lave-vaisselle ne s'est pas éteint et que le temps restant du cycle diminue, je ne comprends plus rien
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Et merci d'avance aux gens compétents qui s’intéresseront à mon problème.
Mon lave-vaisselle est HS, je l'ai lancé un soir avant de partir en vacances, je pensais que le cycle s'était terminé mais à mon retour, il ne s'allumait plus ... il était tombé en panne pendant le cycle en fait.
Je vous dit pas l'odeur quand j'ai ouvert la porte
De ce que j'ai pu voir (car j'avais demandé à mon fils de démonter la carte et il a réussi à la casser ...), le composant TNY264GN était cramé et avait cramé les pistes. Mais bon, la carte était irrécupérable.
J'ai recherché sur Ebay une carte similaire, j'en ai trouvé une, l’étiquette est totalement identique à la mienne, seule la date de fabrication était différente à 2 mois près et un code inconnu (EWG/EWS), je l'ai donc achetée, le vendeur me disait que ça ne marcherait pas mais j'ai quand même tenté.
Je l'ai reçu aujourd'hui et l'ai monté dans le Lave-vaisselle.
Il s'allume, démarre quand je lance un cycle, et celui ci s'éteint, et se rallume seul au bout de quelques minutes totalement aléatoires.
Plusieurs questions me viennent donc à l'esprit :
J'ai lu qu'une carte doit être programmée avec le logiciel Service de Bosch, c'est d'ailleurs pour ça que Bosch fourni aussi des cartes non programmées, peux on récupérer une carte identique et la mettre dans un autre lave-vaisselle identique ? la carte connait elle par exemple le numéro de série de l'appareil, ce qui l’empêcherait de fonctionner dans un autre.
Je ne me rappelle pas que la carte faisait des "clics" (bruits de relais), pendant un cycle ou au démarrage, est ce normal ?
Une carte peut elle être reprogrammée ?
PS: en écrivant ce long message, ça fait 20 minutes que le lave-vaisselle ne s'est pas éteint et que le temps restant du cycle diminue, je ne comprends plus rien
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
19 septembre 2025 à 20:43
Réponse 1 du forum électroménager
Lave-vaisselle SMI53M86EU/43 problème module de puissance
Bonsoir,
Il faut savoir qu'une même carte physique peut être utilisée dans différents lave-vaisselle. La programmation consiste à charger dans la mémoire du micro les profils et paramètres des programmes correspondants au modèle de votre lave-vaisselle.
Si vous mettez une carte prévue pour un lave-vaisselle de 12 couverts dans un lave-vaisselle de 14, vous pouvez rencontrer des problèmes. De même, si vous mettez une carte qui n'a pas l'option de séchage zeolith dans un lave-vaisselle prévu avec cette option en mémoire.
Le groupe BSH ne livre pas de cartes non programmées. Lorsque vous commandez une carte chez eux, vous devez fournir le PNC machine (Product Number Code) qui est la carte d'identité de VOTRE machine. La carte livrée est programmée en fonction de ce code PNC.
Le bruit des relais au démarrage est normal pendant la séquence d'initialisation (le boot si vous voulez). Le micro teste le fonctionnement des 5 ou 6 relais qui sont sur la carte, en plus du relais "anti-surge".
Que la carte soit programmée ou non n'est pas la cause des extinctions et allumages aléatoires.
La carte que vous avez achetée a une panne liée à la surconsommation en courant, qui crée une surchauffe et déclenche la protection sur la température de l'alimentation.
C'est une panne connue qui peut être réparée.
Bonne soirée.
mamigas
Il faut savoir qu'une même carte physique peut être utilisée dans différents lave-vaisselle. La programmation consiste à charger dans la mémoire du micro les profils et paramètres des programmes correspondants au modèle de votre lave-vaisselle.
Si vous mettez une carte prévue pour un lave-vaisselle de 12 couverts dans un lave-vaisselle de 14, vous pouvez rencontrer des problèmes. De même, si vous mettez une carte qui n'a pas l'option de séchage zeolith dans un lave-vaisselle prévu avec cette option en mémoire.
Le groupe BSH ne livre pas de cartes non programmées. Lorsque vous commandez une carte chez eux, vous devez fournir le PNC machine (Product Number Code) qui est la carte d'identité de VOTRE machine. La carte livrée est programmée en fonction de ce code PNC.
Le bruit des relais au démarrage est normal pendant la séquence d'initialisation (le boot si vous voulez). Le micro teste le fonctionnement des 5 ou 6 relais qui sont sur la carte, en plus du relais "anti-surge".
Que la carte soit programmée ou non n'est pas la cause des extinctions et allumages aléatoires.
La carte que vous avez achetée a une panne liée à la surconsommation en courant, qui crée une surchauffe et déclenche la protection sur la température de l'alimentation.
C'est une panne connue qui peut être réparée.
Bonne soirée.
mamigas
19 septembre 2025 à 21:58
Réponse 2 du forum électroménager
Lave-vaisselle SMI53M86EU/43 problème module de puissance
Merci mamigas1 pour votre réponse, j'en déduis qu'elle a un soucis et que même si la carte a la meme étiquette elle devait être dans un lave-vaisselle différent.
A l'allumage j'ai les leds qui clignotent, le voyant pour le sel reste allumé alors que j'ai fait le plein.
Pour information, lorsque je vais sur le site du constructeur, le numéro de pièce 0570 est proposé en programmé et non programmé, sauf que pour 50 Euros de plus je pars sur un lave-vaisselle neuf ....
Pensez vous que la carte peut être reprogrammée ?
Je vois partout sur le forum que vous pouvez les dépanner, je peux profiter de vos compétences ?
A l'allumage j'ai les leds qui clignotent, le voyant pour le sel reste allumé alors que j'ai fait le plein.
Pour information, lorsque je vais sur le site du constructeur, le numéro de pièce 0570 est proposé en programmé et non programmé, sauf que pour 50 Euros de plus je pars sur un lave-vaisselle neuf ....
Pensez vous que la carte peut être reprogrammée ?
Je vois partout sur le forum que vous pouvez les dépanner, je peux profiter de vos compétences ?
19 septembre 2025 à 23:15
Réponse 3 du forum électroménager
Lave-vaisselle SMI53M86EU/43 problème module de puissance
Bonjour.
Dépanner une carte est une chose que je dois savoir exécuter ; la programmer ou reprogrammer est une tâche que je ne sais pas faire car :
1/ il faut une interface de liaison PC à carte spécifique
2/ il faut un logiciel de communication pc carte spécifique ( une appli dédiée comme on dit maintenant )
3/ il faut aussi et surtout les fichiers données (xxx.bin) des données à charger dans la mémoire EEPROM du microcontrôleur
et tout ça je pense que seul un SAV du groupe BSH ( Bosch Siemens Neff et les autres ) sait faire ou alors voir avec des officines qui vendent des cartes
Pour ces raisons à chaque fois que possible et pour éviter ces soucis de compatibilité il est préférable de tenter d'abord la réparation de la carte d'origine.
Au fait votre carte origine irrécupérable ? vous avez des photos ??
Carte Ebay
Je l'ai reçu aujourd'hui et l'ai montée dans le lave-vaisselle.
Il s'allume, démarre quand je lance un cycle, et celui ci s'éteint, et se rallume seul au bout de quelques minutes totalement aléatoires.
Ensuite vous écrivez
A l'allumage j'ai les leds qui clignotent, le voyant pour le sel reste allumé alors que j'ai fait le plein.
Ce qui est différent ! le problème de cette carte Ebay c'est quoi précisément ?
La carte d’occase si même réf commerciale que l'originale doit être compatible mais si allumage/extinction elle est en panne surchauffe et ça n'a rien à voir avec la programmation.
mamigas
Dépanner une carte est une chose que je dois savoir exécuter ; la programmer ou reprogrammer est une tâche que je ne sais pas faire car :
1/ il faut une interface de liaison PC à carte spécifique
2/ il faut un logiciel de communication pc carte spécifique ( une appli dédiée comme on dit maintenant )
3/ il faut aussi et surtout les fichiers données (xxx.bin) des données à charger dans la mémoire EEPROM du microcontrôleur
et tout ça je pense que seul un SAV du groupe BSH ( Bosch Siemens Neff et les autres ) sait faire ou alors voir avec des officines qui vendent des cartes
Pour ces raisons à chaque fois que possible et pour éviter ces soucis de compatibilité il est préférable de tenter d'abord la réparation de la carte d'origine.
Au fait votre carte origine irrécupérable ? vous avez des photos ??
Carte Ebay
Je l'ai reçu aujourd'hui et l'ai montée dans le lave-vaisselle.
Il s'allume, démarre quand je lance un cycle, et celui ci s'éteint, et se rallume seul au bout de quelques minutes totalement aléatoires.
Ensuite vous écrivez
A l'allumage j'ai les leds qui clignotent, le voyant pour le sel reste allumé alors que j'ai fait le plein.
Ce qui est différent ! le problème de cette carte Ebay c'est quoi précisément ?
La carte d’occase si même réf commerciale que l'originale doit être compatible mais si allumage/extinction elle est en panne surchauffe et ça n'a rien à voir avec la programmation.
mamigas
20 septembre 2025 à 08:46
