Question Dépannage Électroménager : Panne lave-linge EPW65871 Bosch MAXX7
Bonjour.
Ces jours ci, en allumant mon lave-linge, plus rien.
Rien ne se passe, rien ne s'allume.
J'ai testé l'arrivée d'alimentation sur la carte, qui est bonne.

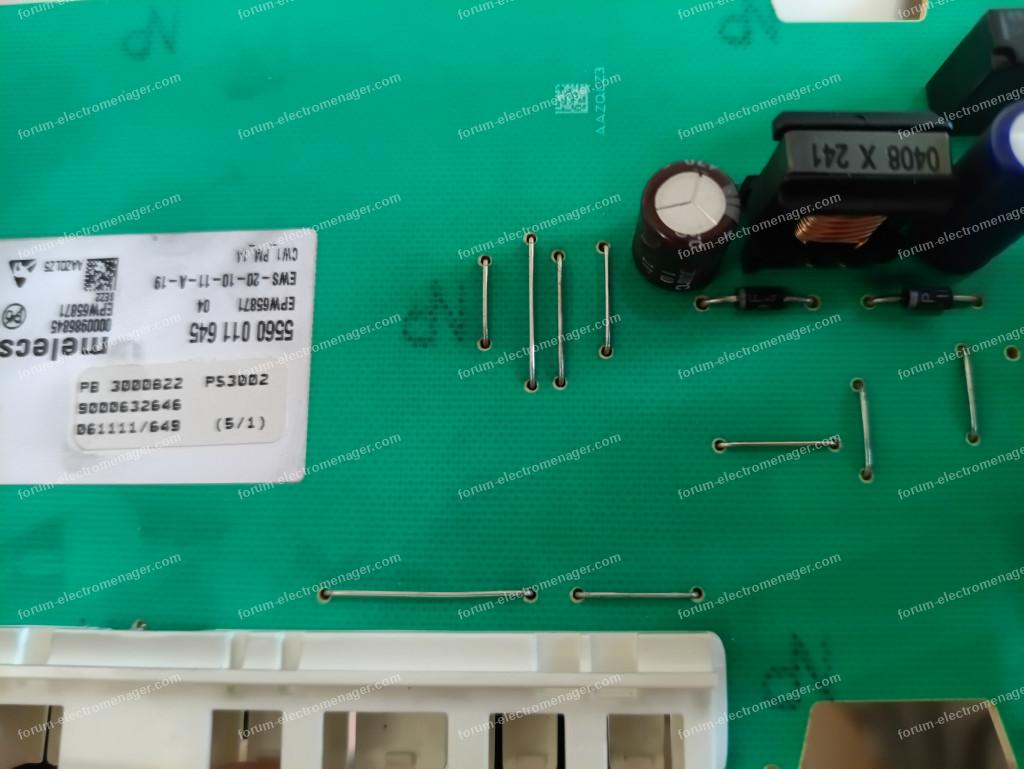

Je me trouve devant un convertisseur flyback (testé in situ) qui affiche 0 de résistance entre ses 4pins.
D'autre part, en sortie de ce flyback, je trouve une diode cms qui n'est conductrice dans aucun sens.

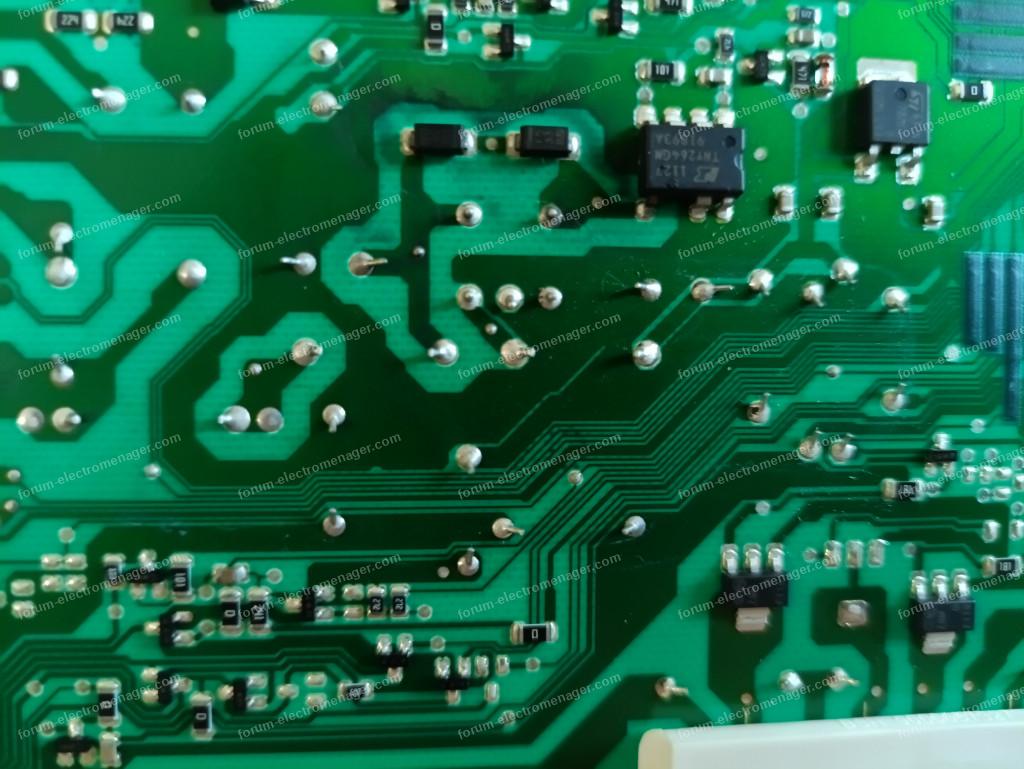

(Diode cms en haut a gauche sur la photo)
... Et potentiellement d'autres composants, mais compliqué si plusieurs composants ont claqué.
Quelqu'un aurait-il un schéma pour m'aider ?
Galère à trouver
Où une idée sur le problème ?
Merci bien.
Pour agrandir les images, cliquez dessus.
Ces jours ci, en allumant mon lave-linge, plus rien.
Rien ne se passe, rien ne s'allume.
J'ai testé l'arrivée d'alimentation sur la carte, qui est bonne.
Je me trouve devant un convertisseur flyback (testé in situ) qui affiche 0 de résistance entre ses 4pins.
D'autre part, en sortie de ce flyback, je trouve une diode cms qui n'est conductrice dans aucun sens.
(Diode cms en haut a gauche sur la photo)
... Et potentiellement d'autres composants, mais compliqué si plusieurs composants ont claqué.
Quelqu'un aurait-il un schéma pour m'aider ?
Galère à trouver
Où une idée sur le problème ?
Merci bien.
Pour agrandir les images, cliquez dessus.
28 mai 2026 à 16:36
Réponse 1 du forum électroménager
Panne lave-linge EPW65871 Bosch MAXX7
bonjour,
alim à découpage en court-circuit faut tester les composants des 5 chaines alim pour identifier ceux qui hs ou douteux sont à remplacer..... ai expliqué la procédure maintes fois sur ce forum.
le composant que vous mentionnez est un TVS smaj170a de chez fagor ou little fuse il est en entrée du transfo FB sur le primaire et pas en sortie
le schéma n'est à ma connaissance pas communiqué par les constructeurs pour l'avoir il faut le relever à partir de votre carte c'est le seul moyen que perso j'ai trouvé .
mamigas
alim à découpage en court-circuit faut tester les composants des 5 chaines alim pour identifier ceux qui hs ou douteux sont à remplacer..... ai expliqué la procédure maintes fois sur ce forum.
le composant que vous mentionnez est un TVS smaj170a de chez fagor ou little fuse il est en entrée du transfo FB sur le primaire et pas en sortie
le schéma n'est à ma connaissance pas communiqué par les constructeurs pour l'avoir il faut le relever à partir de votre carte c'est le seul moyen que perso j'ai trouvé .
mamigas
28 mai 2026 à 19:41
