Question Dépannage Électroménager : Panne lave-vaisselle Electrolux ESL5316LO
Bonjour.
J'ai une panne sur mon lave-vaisselle acheté en 2018 et qui a première vue ne doit pas être grand chose.
Il ne chauffe plus assez l'eau un peu mais pas assez (pas de vapeur par exemple à l'ouverture de la porte lors d'un cycle mais un léger voile de condensation).
Le séchage sur la vaisselle est donc inexistante.
Vaisselle avec des traces de gras, et complètement humide et sur tout les programme.
En premier temps j'ai exclu la résistance car il y avait un peu de chauffe de l'eau tout de même.
J'ai changé la sonde de température par une neuve mais rien n'y à fait.
Ensuite via le site d'achat de pièce j'avais 10mn de Visio conférence avec un réparateur.

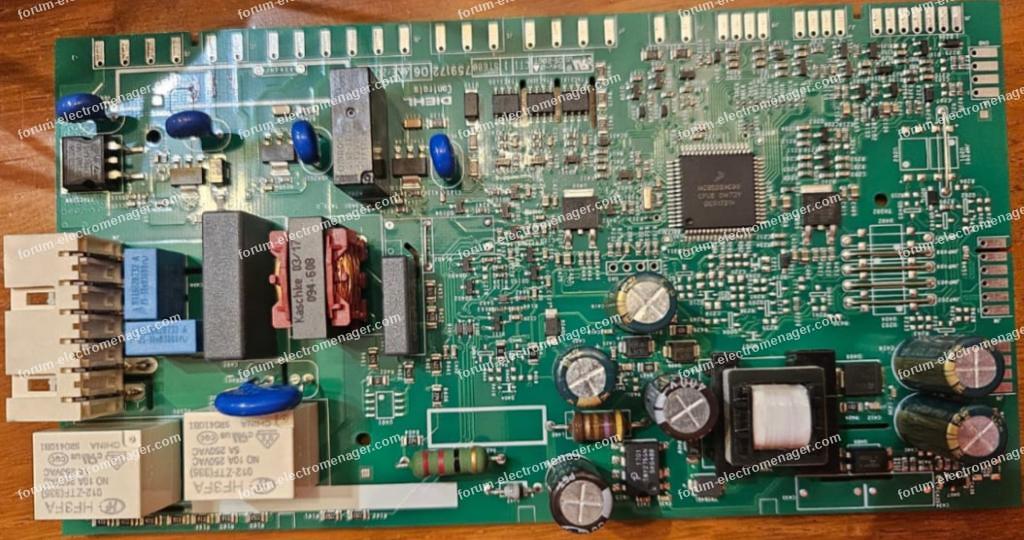

Le lave vaisselle étant désossé et par abstraction des éléments fonctionnant nous sommes arrivé à la conclusion d'un potentiel défaut sur la carte électronique (référence 140000549117.
J'ai regardé ensuite sur le net et bien souvent les relais HF3FA sont mis en défaut avec de potentiel soudure fissuré.
J'ai ressorti mon meilleur fer à souder refait de petits plots de soudure mais hélas sans effet escompté mais pire car maintenant je n'ai même plus de chauffe de l'eau...
Donc je veux bien un peu d'aide sur ce coup là car sinon je vais encore empirer l'état.
Merci de votre aide.
Salutations Fabien.
Pour agrandir l'image, cliquez dessus.
J'ai une panne sur mon lave-vaisselle acheté en 2018 et qui a première vue ne doit pas être grand chose.
Il ne chauffe plus assez l'eau un peu mais pas assez (pas de vapeur par exemple à l'ouverture de la porte lors d'un cycle mais un léger voile de condensation).
Le séchage sur la vaisselle est donc inexistante.
Vaisselle avec des traces de gras, et complètement humide et sur tout les programme.
En premier temps j'ai exclu la résistance car il y avait un peu de chauffe de l'eau tout de même.
J'ai changé la sonde de température par une neuve mais rien n'y à fait.
Ensuite via le site d'achat de pièce j'avais 10mn de Visio conférence avec un réparateur.
Le lave vaisselle étant désossé et par abstraction des éléments fonctionnant nous sommes arrivé à la conclusion d'un potentiel défaut sur la carte électronique (référence 140000549117.
J'ai regardé ensuite sur le net et bien souvent les relais HF3FA sont mis en défaut avec de potentiel soudure fissuré.
J'ai ressorti mon meilleur fer à souder refait de petits plots de soudure mais hélas sans effet escompté mais pire car maintenant je n'ai même plus de chauffe de l'eau...
Donc je veux bien un peu d'aide sur ce coup là car sinon je vais encore empirer l'état.
Merci de votre aide.
Salutations Fabien.
Pour agrandir l'image, cliquez dessus.
10 novembre 2025 à 21:55
Réponse 1 forum dépannage électroménager
Panne lave-vaisselle Electrolux ESL5316LO
Bonjour.
Souvent quand les soudures des plots relais commun (C) et travail (T) sont fissurées (cristallisées) c'est parce que les contacts internes des relais sont charbonnés ils créent une résistance de contact laquelle échauffe les plots de soudures qui se "détériorent".
Si vous aviez de la chauffe avant la reprise soudures il faut avec un ohmmètre mesurer la continuité entre les plots soudures relais sur la carte et le connecteur JA .
Les bornes de la R de chauffe sont reliées à JA-1 pour la phase via RL101 et JA-2 pour le neutre via RL102.
Mesurez la R entre les fils qui arrivent sur JA-1 et JA-2 devez trouver entre 20 et 25 ohms sinon soit problème de connectique liaison entre carte et R de chauffe soit la R de chauffe elle même.
JA-3 et 4 sont la terre ; JA-5 et JA-6 l'arrivée phase et neutre.
Ceci étant l’idéal serait de mesurer la résistance de contact entre C et T des RL101 et 102 quand les bobines sont alimentées (source 9 à 12v) mais attention cette manip in situ est risquée car si vous ne respectez pas la bonne polarité de la source vous avez une chance sur 2 de tuer la diode roue libre qui est en // avec la bobine.
Cette diode doit TOUJOURS être polarisée en inverse sinon elle va faire "Pschitttttt" !!!
La valeur de cette R contact C to T doit être moins de 0.05 ohm ce qui n'est pas évident à mesurer je le reconnais
Bonnes mesures.
mamigas
Souvent quand les soudures des plots relais commun (C) et travail (T) sont fissurées (cristallisées) c'est parce que les contacts internes des relais sont charbonnés ils créent une résistance de contact laquelle échauffe les plots de soudures qui se "détériorent".
Si vous aviez de la chauffe avant la reprise soudures il faut avec un ohmmètre mesurer la continuité entre les plots soudures relais sur la carte et le connecteur JA .
Les bornes de la R de chauffe sont reliées à JA-1 pour la phase via RL101 et JA-2 pour le neutre via RL102.
Mesurez la R entre les fils qui arrivent sur JA-1 et JA-2 devez trouver entre 20 et 25 ohms sinon soit problème de connectique liaison entre carte et R de chauffe soit la R de chauffe elle même.
JA-3 et 4 sont la terre ; JA-5 et JA-6 l'arrivée phase et neutre.
Ceci étant l’idéal serait de mesurer la résistance de contact entre C et T des RL101 et 102 quand les bobines sont alimentées (source 9 à 12v) mais attention cette manip in situ est risquée car si vous ne respectez pas la bonne polarité de la source vous avez une chance sur 2 de tuer la diode roue libre qui est en // avec la bobine.
Cette diode doit TOUJOURS être polarisée en inverse sinon elle va faire "Pschitttttt" !!!
La valeur de cette R contact C to T doit être moins de 0.05 ohm ce qui n'est pas évident à mesurer je le reconnais
Bonnes mesures.
mamigas
11 novembre 2025 à 11:39
Réponse 2 forum dépannage électroménager
Panne lave-vaisselle Electrolux ESL5316LO
Bonjour merci beaucoup pour votre réponse.
Mais là je ne me sens pas dans la capacité de réaliser ces mesures.
J'ai modestement atteint mes limites sur ce domaine.
J'ai lu que vous étiez dans la capacité à vérifier ces dites cartes électroniques.
Est-ce possible pour mon cas que je passe par vos services ?
Merci.
Bien à vous.
Mais là je ne me sens pas dans la capacité de réaliser ces mesures.
J'ai modestement atteint mes limites sur ce domaine.
J'ai lu que vous étiez dans la capacité à vérifier ces dites cartes électroniques.
Est-ce possible pour mon cas que je passe par vos services ?
Merci.
Bien à vous.
11 novembre 2025 à 16:35
Réponse 3 forum dépannage électroménager
Panne lave-vaisselle Electrolux ESL5316LO
Bonsoir.
Pourquoi pas mais avant tout de votre côté il faut mesurer au niveau des 2 fils qui arrivent sur JA-1 et JA-2 la valeur de la résistance de chauffe car en supposant qu’elle soit en cause m'envoyer la carte serait inutile.
Pas de problème pour que l'administrateur vous donne mon adresse ; ensuite me contacter en indiquant le résultat de cette mesure.
Cordialement.
mamigas
Pourquoi pas mais avant tout de votre côté il faut mesurer au niveau des 2 fils qui arrivent sur JA-1 et JA-2 la valeur de la résistance de chauffe car en supposant qu’elle soit en cause m'envoyer la carte serait inutile.
Pas de problème pour que l'administrateur vous donne mon adresse ; ensuite me contacter en indiquant le résultat de cette mesure.
Cordialement.
mamigas
11 novembre 2025 à 18:33
Réponse 4 forum dépannage électroménager
Panne lave-vaisselle Electrolux ESL5316LO
Bonsoir Fabien95.
Les coordonnées de mamigas1 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager.
