Problème hotte Arthur Martin AFC 9003

Rechercher dans le forum électroménager :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :
Actuellement 20 660 questions dans le forum électroménager


12805

Question forum électroménager : Problème hotte Arthur Martin AFC 9003

rpe
Membre inscrit
rpe
3 messages
Bonjour,

J'ai une hotte Arthur Martin AFC 9003 de 2004 qui fait un tac-tac-tac quand on essaie de l'allumer.
A votre avis, quel est l'élément à changer ?
- transformateur ?
- le gros condensateur de démarrage ?
- la carte électronique complète ?

Merci de vos conseils.

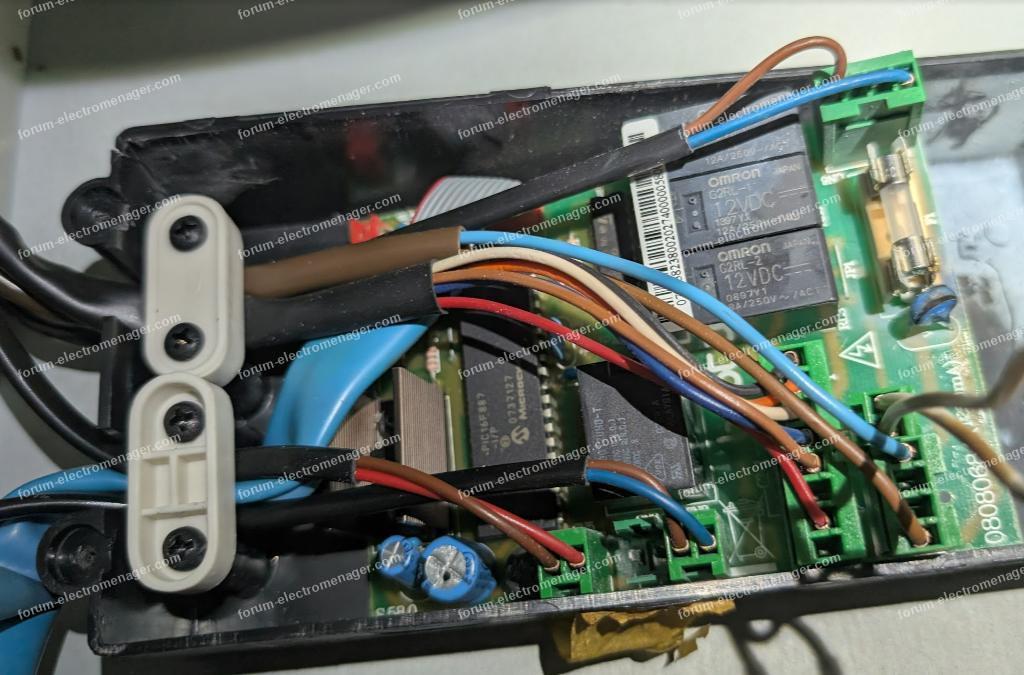

Pour agrandir l'image, cliquez dessus.
panne hotte Arthur Martin  AFC 9003

13 octobre 2012 à 17:50
Réponse 1 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour RPE,

peut-être avez-vous réparé votre panne mais ça pourra servir à d'autres qui ont eu le même problème...

Alors pour mon cas, c'est une Arthur Martin Electrolux 9003X, le module de puissance porte la référence d'origine : 50289170008.
Ce module est situé dans un boitier noir (ouvert sur votre photo) sous la partie haute du conduit de la hotte.

Après démontage des quatre vis cruciformes, on accède à la carte module de puissance avec au dessus un gros condensateur de démarrage de 6,3µF.

La carte ressemble à la photo ci-dessous.

Le problème que j'avais était le même que RPE, au début, les lampes qui clignotent si on met en même temps l'éclairage et la ventilation, par la suite, les lampes toutes seules ou la ventilation seule se sont mises à clignoter avec claquements des relais qui ne tenaient plus.

En fait, j'ai changé les trois condensateurs sur la photo (visuellement aucun ne semblait présenter de défaut), j'ai aussi nettoyé tous les contacts avec une bombe KF F2 spécial contacts.
Remontage de la hotte et c'est reparti comme en 40... biggrin

Voilà, si ça peut aider. loveliness
P. S. : Pour info, coût de la réparation : 5€. Cela vaut le coup de tester avant de passer au changement de carte.
Le changement de la carte complète coûte 160 - 170€ frais de port compris...
Je ne parle même pas du changement de hotte...

Pour agrandir l'image, cliquez dessus.
dépannage carte hotte Arthur Martin AFC 9003

03 novembre 2012 à 15:21
Réponse 2 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

rpe
Membre inscrit
rpe
3 messages
Bonjour.

Arf votre réponse arrive juste un peu tard.
Bricolo du dimanche (et encore :-), j'ai tenté de réparer moi-même en changeant, dans l'ordre :
- le condensateur de démarrage (j'ai pris un 8 µF, le vendeur m'ayant dit "qui peut le plus peut le moins")
=> le problème n'était pas résolu, les relais continuaient à claquer (un peu plus rapidement).

- le transformateur (pas tout à fait le même, plus petit mais délivrant plus de puissance, avec toujours le même discours du vendeur "qui peut le plus peut le moins).
=> Cette fois ça marchait, les halogènes s'allumaient mais au bout d'un quart d'heure, en essayant la mise en route du moteur, un composant de la carte a chauffé et probablement claqué : la petite pastille en haut à gauche sur la photo, sous les 2 petits condensateurs (en bas à gauche sur la votre, à droite des 2 petits condensateurs).

Du coup je ne sais pas trop quoi faire...
Quel est ce composant ? Est-il remplaçable facilement (je n'y connait rien en électronique) ?
Pourquoi a-t-il chauffé ? A cause du condensateur de démarrage (faut-il absolument un 6 µF ) ou bien à cause du transfo (qui délivre bien du 12 V en sortie) ?

J'ai bien peur que la carte soit trop endommagée et qu'il me faille en racheter une nouvelle....
Merci de vos conseils et avis.
04 novembre 2012 à 11:32
Réponse 3 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour RPE,

Pour le composant abimé, une petite recherche sur Google avec les références écrites dessus permet souvent de trouver des informations sur le produit et ensuite chez Conrad on peut trouver le prix.

Au niveau du condensateur de démarrage, par principe, je reste dans les mêmes capacités mais mes connaissances en électroniques ne sont que sommaires.

Par contre, le nombre de fois où des pannes sont dues à des problèmes de condensateurs sont légions (Écran Samsung qui ne s'allumait plus, moteur de volet roulant, etc.).

Au départ je pensais aussi que le problème venait du condensateur de démarrage, je l'ai changé mais le problème était le même.
Je pense que ce condensateur n'intervient que pour le démarrage du moteur et non pour l'éclairage, hors l'éclairage seul clignotait aussi.

Avant de changer la carte, j'essaierai de trouver le composant abimé (s'il n'est pas trop cher) et je changerai les 3 condensateurs de la carte (5€) en remettant le condensateur de démarrage et le transfo d'origine.
Vérifier que d'autres composants n'ont pas souffert sur la carte.
Si ça ne fonctionne pas... changement de la carte...

Par contre garder à l'esprit que la carte vaut dans les 150-170€ et qu'une hotte neuve dans les 250-300€...
04 novembre 2012 à 16:40
Réponse 4 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

J'ai la même hotte qui vient de tomber en panne (dans un premier temps clignotement de la lumière, de l'afficheur du bandeau de commande et ventilation HS, puis dans un deuxième temps afficheur éteint et aucune commande active).
Le problème vient du pont redresseur de la carte de puissance.
Il s'agit du composant noir et rond sur lequel est inscrit Mic w04m.
Ce composant alimente la carte du bandeau de commande et le relais de la carte de puissance. Pour tester le composant vous devez trouver une tension d’entrée alternative d'environ 12 volts sur les bornes repérées par le symbole alternatif et une tension de sortie continu d'environ 10 à 12 volts sur les bornes repérées + et -.
Si la tension de sortie n'est pas correcte alors que la tension d'entrée est ok le composant est HS et doit être remplacé.
Attention lors des mesures la partie basse de la carte de puissance est alimentée en 220V.
02 janvier 2013 à 11:30
Réponse 5 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Rebonjour,

Ça y est ma hotte refonctionne. En plus du pont redresseur j'ai dû remplacer le condensateur 470µF 25V.
Donc en résumé avant réparation :
tension d'entrée du pont redresseur : 12v alternatif
tension de sortie du pont redresseur : 0v

Après remplacement du pont redresseur
:
tension d'entrée du pont redresseur : 12v alternatif
tension de sortie du pont redresseur : 10v continu
tension alternative aux bornes du condensateur 470µF : 4,5V + échauffement anormal du condensateur, signe que celui-ci est malade.

A ce stade la hotte ne fonctionne toujours pas, l'afficheur du bandeau de commande est éteint et aucune commande ne fonctionne (pas de lumière ni ventilation), pas de tension sur le départ qui alimente le bandeau de commande (connecteur avec fil marron bleu situé en haut à gauche de la carte).

Après remplacement du condensateur 470µF :
tension d'entrée du pont redresseur : 12v alternatif
tension de sortie du pont redresseur : 15v continu
tension alternative aux bornes du condensateur 470µF : < à 1v
tension sur le départ qui alimente le bandeau de commande : 12v
La hotte fonctionne normalement.
02 janvier 2013 à 18:34
Réponse 6 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Même problème sur hotte Arthur Martin avec carte identique.
Test pont redresseur, ok: 12V alternatif en entrée, 11V continu en sortie.
Test tension condensateur 470µF = 3,5V et un peu chaud.

J'ai donc changé ce condensateur (attention aux polarités, il me semble) et les 2 autres tant qu'à faire et c'est reparti !
Coût = 2€

Ce n'est pas tout d'être bricoleur, il faut trouver les bons conseils.
Merci à tous pour les infos.
22 janvier 2013 à 22:26
Réponse 7 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

rpe
Membre inscrit
rpe
3 messages
Salut,

Bon finalement j'ai commandé un module de puissance (réf 50280069001 pour mon modèle de hotte) : 161 € port compris (bah oui, j'ai grillé ce petit pont de diode).
Remontage avec le condensateur de démarrage et le transfo d'origine : ça roule.

Merci à tous pour vos conseils, la prochaine fois j'attendrais les réponses avant de tenter...

Ma belle-sœur a la même hotte et elle vient aussi d'avoir les mêmes symptômes, je vais essayer de changer les condensateurs moi-même.
Merci.
A+
15 mars 2013 à 21:00
Réponse 8 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Coucou,

Je viens juste de finir de remplacer les condensateurs (voir message invité du 03/11/12).
Bilan : 2h de boulot et 4€ de composants (je les ai achetés en double) et tout est réparé !

Un grand merci pour toutes ces infos !!
David
01 mai 2013 à 23:39
Réponse 9 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Pouvez-vous envoyer une photo du pont redresseur sur la carte.
Si je commande les pièces, je souhaite toutes les commander, les condensateurs et le pont redresseur.
Comme ça je change tout.
Merci.
Paul.
02 mai 2013 à 20:05
Réponse 10 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Je m'incruste dans ce topic car ma hotte Arthur Martin AFC 9003 ne fonctionne plus.... symptôme un peu différent car les lampes restent allumées mais plus rien ne s'affiche sur le bandeau et la ventilation ne fonctionne plus.
J'ai suivi les conseils donnés ici et voilà ce que je trouve :
- tension d'entrée du pont redresseur : 12v alternatif
- tension de sortie du pont redresseur : 14.7v continu
- tension alternative aux bornes du condensateur 470µF : environ 1v
- tension alternative aux bornes des condensateurs 220µF et 1µF : 0.8v

Si vous avez des conseils ou des idées je suis preneur.

Merci.
Stéphane
09 mai 2013 à 20:29
Réponse 11 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
J'ai changé les trois condensateurs et le pont redresseur et ça marche pour moi.
Merci à tous pour les infos.
Paul.
26 mai 2013 à 13:13
Réponse 12 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Moi aussi, j'ai changé les 3 condensateurs comme la photo ci-dessous.
A noter qu'une valeur des 3 condensateurs n'était pas la même (1000µf 25v au lieu de celui à 220µf 16v).
Coût de l'opération 1,06€ TTC et 20 minutes de travail (équipé d'un fer à souder, d'une pompe à dessouder).

Merci pour tout. biggrin

fer à souder, d'une pompe à dessouder

03 juin 2013 à 16:02
Réponse 13 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Tout d'abord merci aux internautes de cette page pour l'aide et les conseils. J'avais le même problème sur ma hotte, j'ai changé les 3 condensateurs et le pont redresseur : la hotte revit !
Sinon, pour ceux qui veulent faire d'une pierre deux coups, l'aspiration motorisée se retire facilement depuis le haut de la hotte, une fois sortie, elle peut être entièrement démontée pour un dégraissage complet (démontage facile, pas de pièce à forcer, même les pales se retirent facilement de l'axe du moteur).
J'utilise ma hotte depuis 2005, l'intérieur de l'aspiration nécessitait un nettoyage. J'ai utilisé un produit courant du commerce : le petit ange qui s'appelle Marc dans la version Oxydrine smile , cela fut efficace !

Voilà en espérant que d'autres bricoleurs pourront réparer leur hotte.
François
24 juillet 2013 à 21:23
Réponse 14 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous.

Un grand merci pour ces précieux conseils mais malheureusement c'est un échec pour moi.
J'ai fait changer les trois condensateurs, le pont redresseur, et le fusible mais rien ne se passe.
Un des condensateurs initialement en 1 µF 100 V a été remplacé par un 1 µF 63 V, le problème viendrait-il de là ?
02 septembre 2013 à 12:56
Réponse 15 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Génial ! J'avais le même problème de clignotement des lampes de la hotte et en changeant les 3 condensateurs comme indiqué, elle est comme neuve !
Longue vie à ce forum !
Philippe
30 septembre 2013 à 00:13
Réponse 16 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous,
Moi aussi sur une hotte Electrolux AFCV 9033 avec la même carte de puissance que la AFC 9003, j'avais de temps en temps ce problème de clignotement des lampes quand l'aspiration fonctionnait.
J'ai commencé par refaire les soudures, aucune amélioration, puis changé les 3 condensateurs pour 1.85€, aucune amélioration, je viens de changer le pont de diodes et depuis une semaine plus de dysfonctionnement de la hotte pourvu que ça dure.
Madame m'a dit que depuis les 2 lampes éclairent plus.
Si cela se confirme dépannage pour 1.85€ de condensateurs et le pont de diodes je l'ai récupéré sur une vieille carte électronique, bonne opération comparée au 170€ d'une carte neuve.
Encore un grand merci à tous.
Sébastien
04 décembre 2013 à 21:35
Réponse 17 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Ma hotte afcv 9033 fonctionnait très bien puis plus de ventilation.
J'ai changé les 3 condensateurs de la photo ci-dessus testé un autre condensateur de démarrage mais toujours rien.
J'ai testé la résistance des différents fils du moteur. Ce qui est étonnant c'est que le bleu a une résistance infini avec tous les autres fils. Moteur mort ?
Pourtant en mettant le neutre sur le rouge + phase sur le noir et lançant le moteur à la main le moteur tourne.
Par contre en mesurant les tensions sur la carte à aucun moment le fil noir n'est alimenté.

Résistance moteur.
Marron-rouge 20 ohms.
Noir rouge 62 ohms.
Noir-marron 82 ohms (pas réel = mesure de marron rouge+ noir rouge en dérivation).
Orange blanc 20 ohms.
Toutes les autres combinaisons ont une résistance infinie.

Autre mesures :
Vitesse 1 = alimentation du bleu par la phase (neutre = rouge)
Vitesse 2 = alimentation du blanc par la phase (neutre = rouge)
Vitesse 3 = alimentation du orange par la phase (neutre = rouge).
28 décembre 2013 à 21:54
Réponse 18 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
Bonne année... Merci pour les aides, la mienne vient de griller je vais changer les condensateurs, j’espère que tout va marcher. Je vous tiendrai au courant.
Bonne soirée. loveliness
08 janvier 2014 à 20:22
Réponse 19 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous.

J'ai changé à la fois pont et diodes, au hasard car je ne voulais pas faire de mesures in situ...
Résultat : Ça marche nickel comme au premier jour.

Cela m'a coûté 1€50, dans une boutique de composants Électronique et après coup j'ai cherché le composant défectueux : le pont, une diode HS.
M'enfin pour le prix, c'est pas dramatique d'avoir changé les condensateurs, d'autant plus qu'ils auraient bien lâché un jour ou l'autre...
12 janvier 2014 à 17:22
Réponse 20 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

joey36
Membre inscrit
joey36
2 messages
Bonjour à tous,
Ma hotte a pris une charge électrique importante qui a fait cramer le petit composant rond à côté du fusible !!
Impossible pour moi de lire quoi que ce soit dessus, donc ma question est, vous qui avez la même hotte que moi pourriez-vous lire ce qui est écrit dessus et me dire ??
Merci d'avance.
28 janvier 2014 à 14:27
Réponse 21 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

joey36
Membre inscrit
joey36
2 messages
Ma plaque électronique est la 08086684 (T250mA).
29 janvier 2014 à 15:51
Réponse 22 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous,

Merci pour votre aide, ma hotte AFC 9003 faisait un "tactactac" lorsque je voulais mettre la lumière ou la ventilation.
J'ai changé les 3 fameux condensateurs comme indiqué plus haut et le pont de diodes par la même occasion (qui peut le + peut le - ...). Coût de l'opération 3€ !!!

Résultat impeccable tout refonctionne correctement !!!
Encore un grand merci à tous.
Nicolas
25 février 2014 à 16:28
Réponse 23 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour et merci à tous.

Même problème de hotte, changement des 4 composants cités : 1,70 €.
Je les ai pris en double au cas où.
Ma hotte est repartie et ma femme est super contente.
27 juin 2014 à 18:58
Réponse 24 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Merci pour vos conseils, même tactactac, je vais donc changer les condensateurs.
J'ai une Electrolux sur ilot central, mais l'électronique doit être identique.
Mike Steelson
16 juillet 2014 à 18:14
Réponse 25 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous.
J'avais exactement les mêmes symptômes pour ma hotte aspirante.
J'ai changé les 3 condensateurs comme expliqué au début du forum et ma hotte débute une nouvelle.
Un grand merci aux personnes qui prennent le temps de laisser des explications aussi claires.
Bonne soirée à tous et longue vie au forum.
Stéphane
29 août 2014 à 19:01
Réponse 26 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,
Même problème, en sortie du pont redresseur j'ai 0V.
Où trouver le composant MIC W04M ?
Merci.
Stéphane
07 septembre 2014 à 17:48
Réponse 27 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

GL
Membre inscrit
GL
18 948 messages
Bonjour. Vous pouvez trouver un pont de diodes équivalent chez Conrad ; un 400 V 2 A suffira, ou un peu plus costaud qui sera mieux refroidi. Mais il faudrait dessouder et tester le pont supposé défectueux.
Idem pour le condensateur de filtrage en sortie.
Vous pouvez trouver un pont sur des cartes électroniques usagées.
Cordialement.
07 septembre 2014 à 19:32
Réponse 28 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

sterck59
Membre inscrit
sterck59
1 message
Bonsoir. Une question.
Le pont de diodes trouvé chez Conrad : avec les caractéristiques ci-dessous, peut-il convenir ?
Pont de Diodes B250R 2A 250V Diotec B250R (1.5A , tension max 600).
Merci d'avance pour vos réponses !
14 octobre 2014 à 18:20
Réponse 29 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

J'ai changé les pièces comme marqué, il tourne je ne peux régler les vitesses et le cadran reste éteint !!!
Merci pour votre aide.
06 novembre 2014 à 10:46
Réponse 30 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Pour info, je n'ai remplacé que les 2 condensateurs en 16V et 25V (pas celui du haut de la carte) pour cause de soucis de dispo du dernier condo, et c'est reparti comme en 40.
Merci des conseils. smile
20 février 2015 à 11:15
Réponse 31 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
J'ai aussi remplacé le redresseur et les condos et ça marche !!!!
Encore un grand merci !!!!!!
24 février 2015 à 12:05
Réponse 32 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.

J'ai eu ce problème sur ma hotte âgée de près de 10 ans et me suis contenté de changer les 3 condensateurs.
Impeccable, tout refonctionne à moindre coût.
Merci pour ces conseils...
03 mars 2015 à 06:59
Réponse 33 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

A force de vouloir à tout prix faire fonctionner cette hotte (Electrolux AFCI9013X/1), j'ai fini par griller complètement le pont de diodes. J'ai acheté un nouveau pont de diodes (W08M au lieu du W04M mais ça ne change pas grand chose) et les 3 condensateurs. 92cts d'€.
J'ai démonté la carte et constaté deux choses anormales :
- Le connecteur le plus proche du pont avait en partie fondu.
- La piste du circuit passant à proximité du pont a été dégradée par forte chaleur.

J'ai donc dessoudé le pont, et les trois condos, puis ressoudé les composants neufs et j'ai fait un pont entre les deux pistes abîmées afin de retrouver la continuité.

A ce jour, la hotte fonctionne de nouveau normalement.
Le ratio entre une carte à 120€ et 4 composants à moins d'1 euro est vite fait. :)
19 mai 2015 à 14:56
Réponse 34 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,
Excellent conseil.
Pour ma part il m'a suffi de changer les condensateurs de 220µ et 470µ pour régler le problème.
Ces condensateurs aident à la régulation de la tension 5V nécessaire au microcontrôleur.
En vieillissant leur capacité diminue et lors des appels de courant à la mise en route du moteur ou de l'éclairage la tension chute en dessous de 5V et le micro se plante.
06 septembre 2015 à 18:50
Réponse 35 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
Merci pour les conseils, j'ai une hotte îlot Arthur Martin qui avait les mêmes problèmes et avec vos conseils j'ai fait changer les 3 condensateurs et diodes et pont.
19.70 euros et ça marche.
jm
06 octobre 2015 à 18:02
Réponse 36 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

J'ai suivi vos conseils, les trois condo changés, premier essai tout fonctionne normalement, puis j'ai passé le moteur à la vitesse 2 et là le fusible a grillé.
Pourquoi pas, j'ai changé le fusible de la hotte. Elle était restée sur la vitesse 2 et l'éclairage allumé et ceci malgré la déconnexion totale de la hotte, résultat re, fusible grillé.
Quelqu'un pourrait m'aider ?
Merci pour conseils.
steph
07 novembre 2015 à 13:58
Réponse 37 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,
J'ai changé les 3 condensateurs et quand j'ai rallumé la hotte fonctionne, mais le condensateur 25V 470Uf s'est mis à fumer et a coulé du liquide jaune, bref est-ce que vous auriez une idée du pourquoi ??
Aussi y a-t-il plusieurs variétés de condensateur 25v 470uf ou c'est tout pareil ?
Merci de votre aide !!
20 novembre 2015 à 19:04
Réponse 38 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Probablement le condensateur a été monté à l’inverse.
C'est un électrolytique, avec donc une polarité.
25 novembre 2015 à 16:23
Réponse 39 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Un historique impressionnant sur ce modèle de hotte dont la mienne de référence AFCI9033X est tombé en panne progressivement avec les même symptômes évoqués il y a bientôt un an.
Décidé de tout mettre en œuvre afin de lui redonner une seconde vie, j'ai suivi vos conseils en changeant les condensateurs de la carte électronique.
Aucun résultat.
J'ai décidé de passer par le service pièce détachées d'Electrolux pour le remplacement de la dite carte de référence sur leur site : 50289170008 avec une livraison très rapide pour un montant de 157€.

Sauf que la carte qui m'a été envoyé correspond à la référence 50280069001 ressemblant étrangement à l'autre avec LA MÊME CONNECTIQUE mais avec plusieurs composants non présents. Et celle-ci étant référencée pour un montant de 99€.

Je vais donc m'empresser de les appeler dès lundi mais j'aimerai savoir si vous aviez une quelconque expérience de ce constat ?
Pour des raisons évidentes de sécurité je n'ai pas effectué le test de montage et de fonctionnement.

Bien à vous.
Cordialement.
06 décembre 2015 à 12:02
Réponse 40 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Afin d'aider les personnes au remplacement de leur carte d'alimentation au service après-vente Electrolux.

Nouvelle Référence de la pièce : http://piecesdetachees.electrolux.fr/product/50280069001/Module+électronique+de+hotte
Prix : 99€
Ancienne Référence de la pièce : http://piecesdetachees.electrolux.fr/product/50289170008/Module+électronique+de+hotte
Prix : 157€

J'ai dû attendre confirmation du service maintenance en Allemagne afin de pouvoir réaliser le branchement de cette nouvelle carte.
La connectique est parfaitement identique. Branchement et ça marche nickel. Bon courage.
17 janvier 2016 à 11:57
Réponse 41 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Réparation effectuée grâce à vos conseils, pour... 3.68 € !
Merci !
19 janvier 2016 à 10:52
Réponse 42 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Suite à vos informations, j'ai commandé les 3 condensateurs cités : 220uF-16V, 470uF-25V et 1uF-100V.
Seuls deux sont arrivés rapidement, le 220uF et le 470uF.
Je les ai remplacés et en le faisant je me suis rendu compte que les pistes du circuit imprimé étaient de piètre qualité.
J'ai donc ponté les pistes et tout remarche.
Merci pour vos infos.
23 janvier 2016 à 19:42
Réponse 43 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour, MERCI pour tous vos conseils.
Tout marche... lol Je suis trop content.
Pour les étourdis comme moi, voici une photo du câblage pour le remontage.

Pour agrandir l'image, cliquez dessus.
dépannage carte hotte Arthur Martin AFC 9003

01 février 2016 à 09:26
Réponse 44 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,
J'ai un doute sur le remontage : le connecteur d'arrivée du 220V est horizontal à gauche ou vertical à droite sur la photo ?
29 juillet 2016 à 22:27
Réponse 45 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
J'ai le même problème.
Pour retirer la carte comment on fait pour débrancher les fils pour emmener la carte au boulot où j'ai un fer à souder et les condos on les achète où ?
02 novembre 2016 à 21:29
Réponse 46 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,
J'ai eu le même problème (lumière qui clignote quand on allume ventilateur + lumière en même temps), j'ai refait des soudures ça n'a rien changé, du coup j'ai débranché le capteur (petit connecteur électronique rouge tout en haut à droite de la carte de puissance) et ça marche !! au moins en vitesse 1 et 2, si je passe en vitesse 3 ou 4 + lumière allumées ça clignote.
Enfin et mieux que rien et ça coûte 0 !
Si le problème revient je changerai les condensateurs grâce à vos conseils avisés. Merci !
P. S. : pour débrancher les connecteurs verts il faut écarter une petite lame en plastique vert sur le côté du connecteur et tirer en même temps).
19 novembre 2016 à 22:13
Réponse 47 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Arrivée du 220 : connecteur horizontal à gauche.
Départ du 220 vers le transfo : vertical à droite.
19 novembre 2016 à 22:16
Réponse 48 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Je viens de changer le pont et les trois condensateurs.
Au remontage j'ai absolument rien, la hotte ne répond plus.
Même plus le bruit clac clac.
Avez-vous un avis dessus ?
Merci d'avance.
14 juin 2017 à 20:40
Réponse 49 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
N'étant pas équipé ni expérimenté pour souder des composants, je me posais également la question de qui peut le faire ?
En attendant, inspiré par la réponse 46 de ce forum, j'ai débranché le connecteur rouge, en haut à droite de la carte de puissance : je viens de tester.
- éclairage OK
- vitesse 1, 2, 3 et 4 OK
- éclairage ( allumer / éteindre) + vitesse 1 à 4 (ou 4 à 1) OK.
- remontage du cache avec le connecteur toujours débranché
- nouveaux déroulements des tests OK.

Donc :
- coût de la réparation : 0€ ... mais pour combien de temps...
- quelle est la réelle utilité de ce circuit maintenant débranché ???

Néanmoins je conserve ce forum en favoris pour une potentielle récidive de panne.
Merci encore.
10 août 2017 à 12:11
Réponse 50 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Pour la hotte AFCV9033 : ça marche ! les 3 condos + le pont redresseur : impeccable, et 500 euros d'économisé.
Merci internet, merci Google, merci au forum-électroménager.
21 août 2017 à 13:11
Réponse 51 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Merci pour vos conseils, j'ai testé le condensateur 470 microF > 15v. J'ai juste changé celui là. Et tout remarche comme avant.
07 septembre 2017 à 22:21
Réponse 52 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Un grand merci à ceux qui prennent le temps d'expliquer et de conseiller, après avoir changé les condensateurs ma hotte fonctionne à nouveau !!
08 septembre 2017 à 08:05
Réponse 53 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Merci à tous.
Changement des condos et du pont... Ça remarche...
Merci encore à tous.
12 septembre 2017 à 21:44
Réponse 54 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,
Je me permets de rajouter une question sur un modèle Electrolux AFC9003/1 dont la ventilation fonctionne depuis plusieurs années, tout fonctionne parfaitement à vrai dire, sauf qu'elle n'aspire plus rien.
Que faut-il faire pour que l'aspiration remarche à nouveau ?
En vous remerciant par avance.
17 septembre 2017 à 11:48
Réponse 55 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

GL
Membre inscrit
GL
18 948 messages
Bonjour réponse 54. C'est déjà bien que le moteur tourne. Il faut démonter la hotte plus ou moins partiellement et nettoyer tout ce qu'il y a à nettoyer. Vous vérifiez également le conduit d'évacuation vers l'extérieur s'il y en a un (présence de déchets, nids etc.).
Cordialement.
17 septembre 2017 à 12:57
Réponse 56 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

J'ai aussi débranché le "bitonio" rouge en haut à droite : c'est reparti, alors qu'il n'y avait plus rien qui fonctionnait.
Impeccable et merci à vous.
18 novembre 2017 à 16:24
Réponse 57 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous,

Je constate que nous sommes du monde à avoir des soucis avec cette hotte.
De mon côté, plus rien ne fonctionne : ni les lumières, ni le moteur d'aspiration.
On a beau appuyer sur tous les boutons, rien ne se passe.

Grâce à vos conseils, je me suis rendu compte que la tension de sortie du pont redresseur n'était que de 6V.
Je l'ai donc remplacé et j'ai bien une tension de 12 V maintenant.
Sauf que cela ne change rien à mon problème.

Alors j'avoue que je suis une bille en électronique, et j'aimerais quand même comprendre ce qui ne va pas.
Là par exemple, j'ai fait deux mesures qui me rendent dubitatifs (voir photo ci-dessous).
Enfin, pour les 12 V je comprends, mais je ne sais pas pourquoi j'obtiens 0V juste en dessous.
Est-ce que cela peut être dû au condensateur ?
Est-ce que quelqu'un a pu trouver un schéma de la carte électronique, histoire de comprendre comment ça marche et d'avoir une idée de ce qu'on est censé mesurer.
Merci à tous.

Pour agrandir l'image, cliquez dessus.
Panne carte hotte Arthur Martin

25 novembre 2017 à 18:30
Réponse 58 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
Je vous remercie pour les suggestions.
J'ai réussi à réparer ma hotte de cuisine Arthur Martin AFC9003X en changeant les 3 condensateurs au niveau de la carte électronique comme suggéré.
J'avais le même problème de clignotement.
Avec un peu d’expérience en soudure ça se fait sans beaucoup de difficulté. Parfait.
20 février 2018 à 10:41
Réponse 59 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour
Avant de commander les 3 condensateurs, pourriez-vous me dire si c'est bien des DC et non AC ?
Questions bêtes, mais je n'ai pas envie de me tromper, pourriez-vous me dire si les 3 modèles conviennent ? Merci.
- condo 220uF 16V : Conrad condensateur électrolytique 220 µF 16 V/DC
- condo 470uF 25V : Conrad condensateur électrolytique 470 µF 25 V/DC
- condo 1uF 100V je n'ai pas trouvé le même modèle : Conrad condensateur film 1 µF 100 V/DC
25 février 2018 à 12:38
Réponse 60 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
J'ai peur de faire une bêtise.
J'ai cette hotte et plus rien ne fonctionnait : A peine un petit trait rouge sur le bandeau.
J'ai testé la carte alors qu'elle était alimentée.
- Tension pont redresseur 12 v entrée et sortie.
- 1er condensateur (470) tension 12v
- Les 2 autres 0 volts.

J'ai pensé que je devais changer le 1er, ce que j'ai fait.
Résultat tout marche mais j'ai toujours 12 volts aux bornes du nouveau condensateur 470 alors que je pensais qu'il fallait une tension nulle.

Ai-je fait une bêtise ?
Je ne voudrais pas qu'il y ait le feu.
Merci. ++
25 mars 2018 à 00:30
Réponse 61 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

La même carte électronique est utilisée dans la hotte BROAN HI160 Nautilus (fabrication italienne)
Même problème de tact-tac-tac.
J'ai changé les 3 condensateurs, le pont redresseur et le régulateur de tension (il peut souffrir si le pont se met en court-circuit et coûte 1€)
Cout des composants 3€ et c'est reparti nickel.
Attention en dessoudant, les pistes du circuit imprimé sont fragiles.

Merci pour ces informations qui m'ont permis d'économiser une carte de puissance.
19 août 2018 à 17:04
Réponse 62 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Comme tout le monde, j'avais le problème de lumière qui clignote quand on allume ventilateur + lumière en même temps.
Nouveauté après retour de week-end, la hotte était en marche ! Je précise qu'elle n'est pas en mode automatique. Seul moyen de l'arrêter, débrancher l'alimentation...

J'ai changé le pont redresseur et un condensateur (470µF). Plus de problème de clignotement, vitesse 1 à 4 et lumière, tout fonctionne. En revanche quand je remets sur 0 pour l'arrêter, elle fonctionne toujours, pendant des heures si je ne la débranche pas...

Avez-vous des idées sur ce qui déconne ?
Merci par avance.
05 septembre 2018 à 09:37
Réponse 63 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Un grand merci à tous. Pour ma part, j'ai débranché le connecteur orange en haut à droite, et zou, nous pouvons à nouveau allumer la lumière quand le moteur tourne smile.
Ça permet d'attendre pour le remplacement du condensateur de 470µF...
Pierre G.

Pour 62, peut-être qu'en débranchant le petit connecteur ???
31 décembre 2018 à 17:48
Réponse 64 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Un énorme merci, même symptôme même panne, changement des 3 condensateurs, j’ai mis des un peu plus gros (de la récupération) et c’est reparti.
Merci.
09 juin 2019 à 19:56
Réponse 65 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

J'ai, moi aussi, été victime d'une panne sur ma hotte AFCI9013 il y a 4 ans et que j'avais résolu en changeant le module complet ce qui m'avait couté la bagatelle d'environ 150€ et, il y a quelques jours, nouvelle panne mais sans les symptômes de la fois précédente (pas de tac-tac pas de lumières qui clignotent) cette fois, l'appui de n'importe quel bouton est sans effet...
J'ai tenté d'appliquer la solution proposée par "réponse 46" à qui je dis un grand merci car, miracle, tout remarche normalement biggrin Dieu seul sait jusqu'à quand...
Nous verrons bien. smile
26 août 2019 à 18:56
Réponse 66 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
Hotte BROAN en panne (clignotement / claquage du relais / etc.).
J'ai simplement changé le condensateur 16V 220uf et tout est rentré dans l'ordre.
Merci pour vos infos.
23 octobre 2019 à 08:11
Réponse 67 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

Ricko_31
Membre inscrit
Ricko_31
1 message
Bonjour à tous.

Problème sur ma hotte Arthur Martin AFC 9003, les vitesses qui ne fonctionnent plus, progressivement, et éclairage qui clignote...

Changement des condos ... Et ça remarche...
- condo 220uF 16V et condo 470uF 25V acheté sur Conrad
Pas trouvé facilement un condo 1uF 100V par contre.
3 euros la réparation, et assez facilement. biggrin
Merci encore à tous.
02 décembre 2019 à 14:00
Réponse 68 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonsoir.
Hotte AFC 9033X dix ans d'âge, même problème que beaucoup d'autres, des clic clic et lumière clignote.
Changement des 3 condensateurs et c'est reparti.
Merci à tous et bonne année.
02 janvier 2020 à 20:31
Réponse 69 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

diskdur
Membre inscrit
diskdur
1 message
Bonsoir.
Même symptômes.
Même remède.
Changement des 3 condensateurs et c'est reparti pour 10 ans.
Merci à tous pour le post, excellent.
04 janvier 2020 à 09:54
Réponse 70 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour,

Ayant le même problème que tout le monde et étant peu aguerri aux dépannages délicats, déjà difficile de débrancher tous les connecteurs, j'ai tenté une solution proposée plus haut, à savoir, débrancher le petit connecteur rouge en haut à droite sur la carte et là, miracle tout refonctionne correctement...
A voir dans le temps.
Merci à tous pour vos suggestions.
19 février 2020 à 16:11
Réponse 71 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour à tous,
Pour moi du jour au lendemain plus de lumière et plus d'aspiration non plus.
J'ai démonté la carte de puissance et j'ai remplacé le condensateur de 470 micro car en mesurant avec un multimètre avec fonction capacimètre j'ai trouvé que 220 nano farad. Et la hotte est repartie.
On verra combien de temps ça tient.
Merci pour les infos.
20 février 2020 à 21:34
Réponse 72 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

walt123
Membre inscrit
walt123
1 message
Bonjour.
En ce qui me concerne, même problème que tout le monde : lumière type stroboscopique et aspiration HS.
J'ai changé les 3 condensateurs et la diode et c'est reparti... 2€ de composants (10€ de port), 10 soudures et c'est reparti.
Walter.
27 avril 2020 à 08:47
Réponse 73 Forum Dépannage

Problème hotte Arthur Martin AFC 9003


Invité
invité
Bonjour.
Grâce à vous je viens de sauver la hotte d'une voisine, j'ai également changé les 3 condos et elle refonctionne.
Merci à tous de faire vivre ces forums.
29 avril 2020 à 20:53
Réponse 74 Forum Dépannage

Problème hotte Arthur Martin AFC 9003

Bricovidéo
Administrateur
Bricovidéo
9 490 messages
Bonjour à toutes et à tous.

Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?

Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.

C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.

D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.

Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums

En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
29 avril 2020 à 21:07
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Électroménager

  • 1. Problème hotte Arthur Martin AFC 9003 conseils réparateur
    N°14101 : Bonjour, J'ai le même problème que rpe. J'ai bien lu toutes les interventions des membres, en particulier l'opération qui consiste à changer les 3 condensateurs et le pont redresseur. Je suis admiratif pour ce genre de...
  • 2. Problème hotte Arthur Martin AFC 9003 référence de la varistance
    N°15343 : Bonjour, Je voudrais connaitre la référence de la varistance Bleu qui est à côté du fusible sur la carte électronique de la hotte. Je voudrais la remplacer. Suite à un problème sur le tableau électrique de la maison,...
  • 3. Lumières ne fonctionnent plus sur hotte Arthur Martin AFC 950
    N°12046 : Bonjour, depuis 1 mois les 2 lampes de ma hotte Arthur Martin AFC 950 ne fonctionnent plus. Elles ne sont pas grillées et on dirait que cela provient d'un faux contact au niveau de la commande électronique. Où ou pourrai-je...
  • 4. Problème de vitesse sur hotte Electrolux AFC 9003
    N°14794 : Bonjour, Je viens de changer le moteur de ma hotte Electrolux Arthur Martin AFC 9003 qui avait cramé. Elle refonctionne mais il n'y a plus rien au niveau de la vitesse 1 et 2. Par contre, la vitesse 3 et 4 fonctionne....
  • 5. Panne four pyrolyse Arthur Martin
    N°4501 : Bonjour. Mon four pyrolyse Arthur Martin qui a 6 ans. Il s'allume mais il ne chauffe pas et le tourne-broche ne fonctionne pas. Pourquoi ? Merci de répondre.
  • 6. Lave vaisselle Arthur Martin Electrolux ne chauffe plus
    N°1291 : Bonjour. Mon lave-vaisselle Electrolux asf 2650 ne chauffe plus et je n'ai pas de plans techniques. Quelqu'un pourrait-il m'aider svp ?
  • 7. Lave-vaisselle Arthur Martin en panne
    N°384 : Bonjour. J'ai un lave-vaisselle (ASI 6231N Arthur Martin Electrolux PNC 91123505501 S-N°34328129) qui lave à l'eau froide et ne sèche plus. Y a-t-il un fusible quelque part ? Merci.
  • 8. Réparation carte machine à laver AWF1373 Arthur Martin
    N°16799 : Bonjour, Je cherche à réparer la carte électronique de ma machine à laver AWF1373 Arthur Martin. De la fumée et une odeur de cramée se sont échappées de la machine après avoir sélectionné le programme puis appuyé...
  • 9. Lave vaisselle Arthur Martin Electrolux ASI6229N en panne Erreur 20
    N°14850 : Bonjour, Mon lave vaisselle Arthur Martin Electrolux (modèle ASI 6229 N) présente systématiquement la panne suivante : Quelque soit le programme lancé, il fait aussitôt deux vidanges successives de 2 minutes chacune puis...
  • 10. Lave vaisselle Arthur Martin ASF 2646A
    N°1478 : Bonjour, Le lave-vaisselle Arthur Martin ASF 2646A s'arrête au bout de quelques secondes. Les voyants de lavage et de séchage se mettent à clignoter. Comme je ne retrouve plus la notice, je ne sais pas ce que cela veut...
>>> Résultats suivants pour : Problème hotte Arthur Martin AFC 9003 >>>



information Informations sur le forum Électroménager information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
