Conseils Dépannage Électroménager : Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
Bonjour.
Mon lave-vaisselle Electrolux ESF 6637RLW est en panne.
Il ne s'allume plus, panne apparemment traitée plusieurs fois sur le forum.
La carte électronique est référencée computime ELED147 équipée du circuit TNY275GN.
A première vue après examen sous la loupe aucun composant de présente de défaut visible pas d'éclatement ni noircissement.
Je pratique l'électronique depuis de nombreuses années et je pense avoir les compétence pour procéder à la réparation si possible.
Je voudrais connaitre la procédure de mesure des valeurs à contrôler pour essayer de trouver les composants défectueux.
Je pense que cette procédure a déjà été donnée sur ce forum par Mamigas, mais au milieu des différents posts, je ne retrouve pas celui concernant mon modèle de carte.
Serait-il possible qu'un membre m'oriente sur la bonne réponse.
Merci par avance.
Garfield297

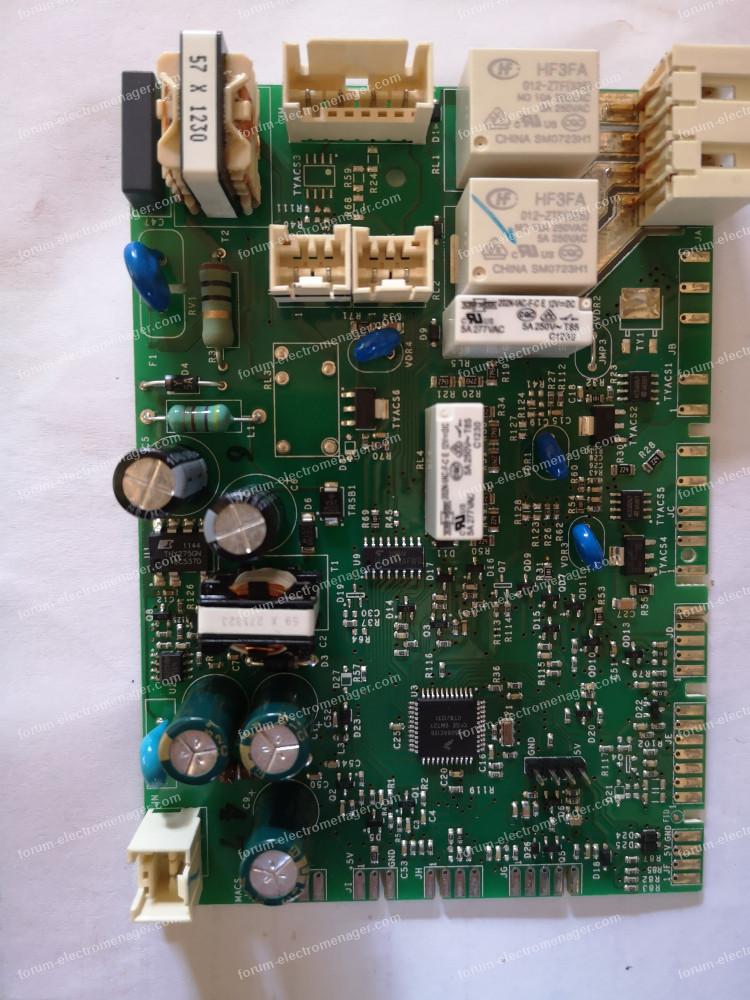

Photo de la carte en pièce jointe.
Pour agrandir l'image, cliquez dessus.
Mon lave-vaisselle Electrolux ESF 6637RLW est en panne.
Il ne s'allume plus, panne apparemment traitée plusieurs fois sur le forum.
La carte électronique est référencée computime ELED147 équipée du circuit TNY275GN.
A première vue après examen sous la loupe aucun composant de présente de défaut visible pas d'éclatement ni noircissement.
Je pratique l'électronique depuis de nombreuses années et je pense avoir les compétence pour procéder à la réparation si possible.
Je voudrais connaitre la procédure de mesure des valeurs à contrôler pour essayer de trouver les composants défectueux.
Je pense que cette procédure a déjà été donnée sur ce forum par Mamigas, mais au milieu des différents posts, je ne retrouve pas celui concernant mon modèle de carte.
Serait-il possible qu'un membre m'oriente sur la bonne réponse.
Merci par avance.
Garfield297
Photo de la carte en pièce jointe.
Pour agrandir l'image, cliquez dessus.
17 mai 2025 à 18:31
Questions / Réponses Électroménager 1
Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
Bonjour.
Votre lave vaisselle est équipé de la carte 0295-02G spéciale avec un tny275gn peu commun.
Cette carte fabrique deux basses tensions 9v et5v , je n'ai pas relevé son schéma complet.
Maintenant comme vous pratiquez l’électronique depuis de nombreuses années il vous faut relever le schéma en partant de l'arrivée secteur sur la carte (connecteur JA) puis après analyse e fonctionnement, procéder au diagnostic des chaines alimentations.
Cordialement.
mamigas
Votre lave vaisselle est équipé de la carte 0295-02G spéciale avec un tny275gn peu commun.
Cette carte fabrique deux basses tensions 9v et5v , je n'ai pas relevé son schéma complet.
Maintenant comme vous pratiquez l’électronique depuis de nombreuses années il vous faut relever le schéma en partant de l'arrivée secteur sur la carte (connecteur JA) puis après analyse e fonctionnement, procéder au diagnostic des chaines alimentations.
Cordialement.
mamigas
17 mai 2025 à 22:03
Questions / Réponses Électroménager 2
Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
Merci Mamigas pour votre réponse.
J'ai déjà tester un certain nombre de composants qui me semblent corrects ( ce que je ne sais pas c'est contrôler de façon statique le tny275gn, je vais regarder le datasheet correspondant).
Je vais prendre un peu de temps pour tracer le schéma de principe de la partie alimentation 220v jusqu'à la sortie continue des tensions 5v et 12v et faire une vérification logique de tous les composants.
De toute manière je n'ai pas le choix, cette carte est introuvable auprès des revendeurs en électroménager.
J'ai commandé 2 tny275gn à tout hasard.
Merci encore, je vous recontacterai si vous le voulez bien pour vous informer de mes recherches ou pour une aide éventuelle.
Garfield297
J'ai déjà tester un certain nombre de composants qui me semblent corrects ( ce que je ne sais pas c'est contrôler de façon statique le tny275gn, je vais regarder le datasheet correspondant).
Je vais prendre un peu de temps pour tracer le schéma de principe de la partie alimentation 220v jusqu'à la sortie continue des tensions 5v et 12v et faire une vérification logique de tous les composants.
De toute manière je n'ai pas le choix, cette carte est introuvable auprès des revendeurs en électroménager.
J'ai commandé 2 tny275gn à tout hasard.
Merci encore, je vous recontacterai si vous le voulez bien pour vous informer de mes recherches ou pour une aide éventuelle.
Garfield297
18 mai 2025 à 16:05
Questions / Réponses Électroménager 3
Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
Merci Mamigas pour votre réponse.
Effectivement cette carte est introuvable auprès des revendeurs de pièce détachées en électroménager, c'est pourquoi j'essaie de la réparer pour économiser 600 euros et ne pas mettre à la poubelle un matériel qui est encore en parfait état.
J'ai déjà contrôler un certain nombre de composants, mais pour procéder de façon logique je vais dessiner le schéma de principe à partir du pcb et tester en statique et ensuite alimenter la carte pour mesurer les tensions entre l'entrée 220v et les sorties continues.
Je reviendrai peut-être vers vous pour vous communiquer le résultat de mes recherches et vous demander conseil si nécessaire.
Amicalement.
Garfield297
Effectivement cette carte est introuvable auprès des revendeurs de pièce détachées en électroménager, c'est pourquoi j'essaie de la réparer pour économiser 600 euros et ne pas mettre à la poubelle un matériel qui est encore en parfait état.
J'ai déjà contrôler un certain nombre de composants, mais pour procéder de façon logique je vais dessiner le schéma de principe à partir du pcb et tester en statique et ensuite alimenter la carte pour mesurer les tensions entre l'entrée 220v et les sorties continues.
Je reviendrai peut-être vers vous pour vous communiquer le résultat de mes recherches et vous demander conseil si nécessaire.
Amicalement.
Garfield297
18 mai 2025 à 16:17
Questions / Réponses Électroménager 4
Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
À l'attention de Mamigas1.

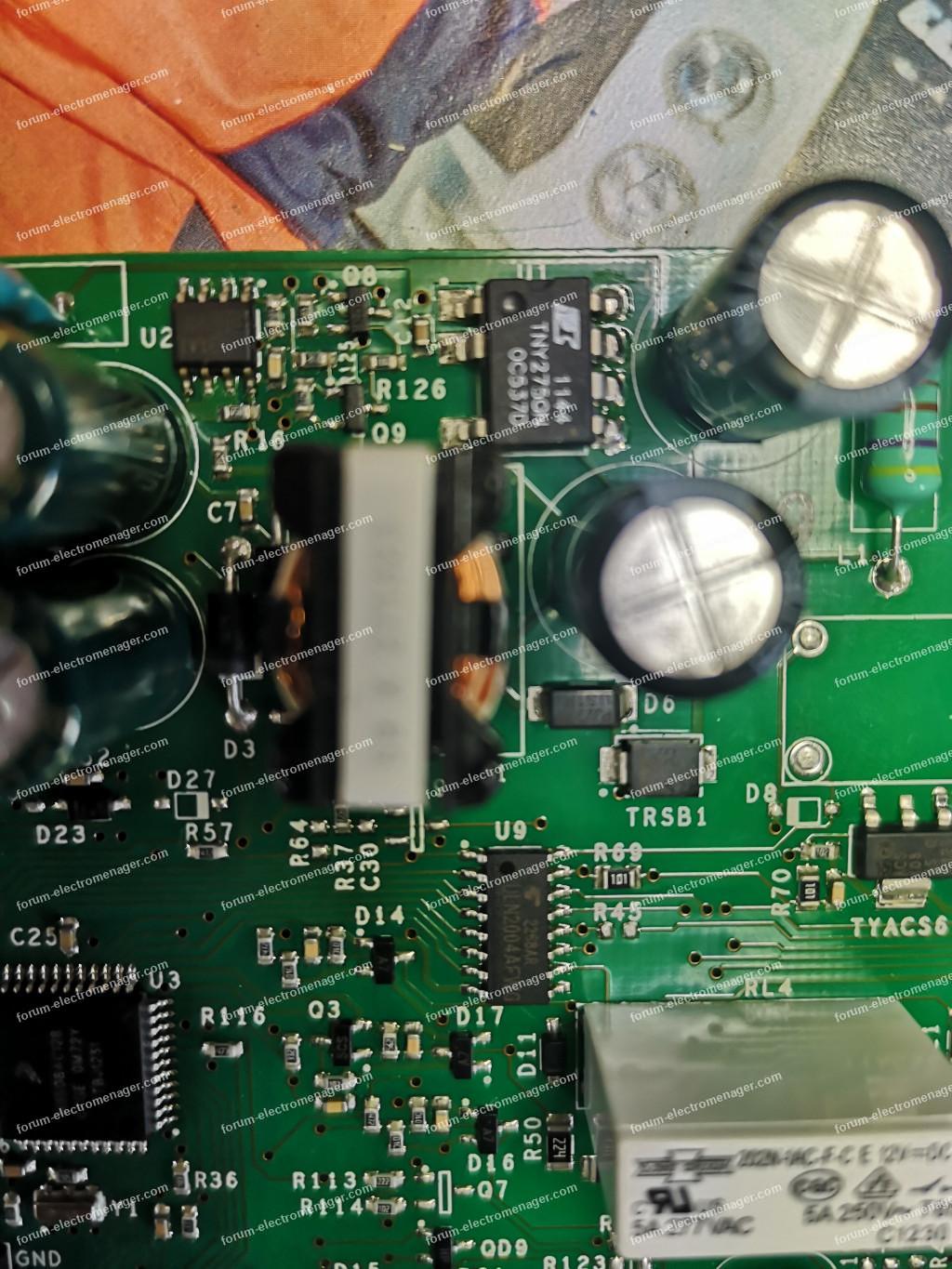

Bonjour, j'ai testé tous les composants de la partie alimentation (à l'exception du TNY275g que je ne sais pas faire et du circuit U2 situé à côté du réseau résistances condensateurs référencé 431AT).
Une fois le circuit alimenté, on trouve une tension de 318V sur les 2 condensateurs de 47mf montés en parallèle, mais rien ou une tension résiduelle sur les sorties 12v et 5v. Je conclus donc que le TNY275 est défectueux et j'attends de recevoir ceux que j'ai commandés pour le remplacer et effectuer de nouveaux tests.
Merci pour vos informations.
Cordialement.
Garfield297
Pour agrandir l'image, cliquez dessus.
Bonjour, j'ai testé tous les composants de la partie alimentation (à l'exception du TNY275g que je ne sais pas faire et du circuit U2 situé à côté du réseau résistances condensateurs référencé 431AT).
Une fois le circuit alimenté, on trouve une tension de 318V sur les 2 condensateurs de 47mf montés en parallèle, mais rien ou une tension résiduelle sur les sorties 12v et 5v. Je conclus donc que le TNY275 est défectueux et j'attends de recevoir ceux que j'ai commandés pour le remplacer et effectuer de nouveaux tests.
Merci pour vos informations.
Cordialement.
Garfield297
Pour agrandir l'image, cliquez dessus.
21 mai 2025 à 18:25
Questions / Réponses Électroménager 5
Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
Après avoir mesuré différents composants (carte 0295-02G) notamment le réseau de résistances, condensateurs et transistors situés entre le TNY 275 et le circuit U2 , remplacé le TNY 275, je jette l'éponge.
A part une tension de 23v mesurée sur la diode D3 en sortie du transfo pas de 5v ou de 12v en sortie.
A part une tension de 23v mesurée sur la diode D3 en sortie du transfo pas de 5v ou de 12v en sortie.
24 mai 2025 à 15:47
Questions / Réponses Électroménager 6
Réparation carte lave-vaisselle Electrolux mod ESF6637RLW
Bonsoir,
Je viens de lire votre message.
C'est dommage car votre carte était certainement réparable avec l'aide du schéma.
Il doit y avoir un souci dans la boucle de régulation qui empêche l'alimentation de démarrer.
Cordialement.
Mamigas
Je viens de lire votre message.
C'est dommage car votre carte était certainement réparable avec l'aide du schéma.
Il doit y avoir un souci dans la boucle de régulation qui empêche l'alimentation de démarrer.
Cordialement.
Mamigas
01 juin 2025 à 21:55
