Questions Réparation Électroménager : Lave-linge Electrolux EWW1486HDW ne s'allume plus
Bonjour.
J'ai mon lave-linge Electrolux EWW1486HDW modèle 91460451700 qui ne s'allume plus du tout, aucun voyant, alors que jusqu'à la veille il n'avait jamais indiqué de panne.
J'ai déjà vérifié le filtre antiparasite et que l'alimentation 230V arrive bien sur la carte de puissance.
La carte de puissance a déjà été changé sans résultat.

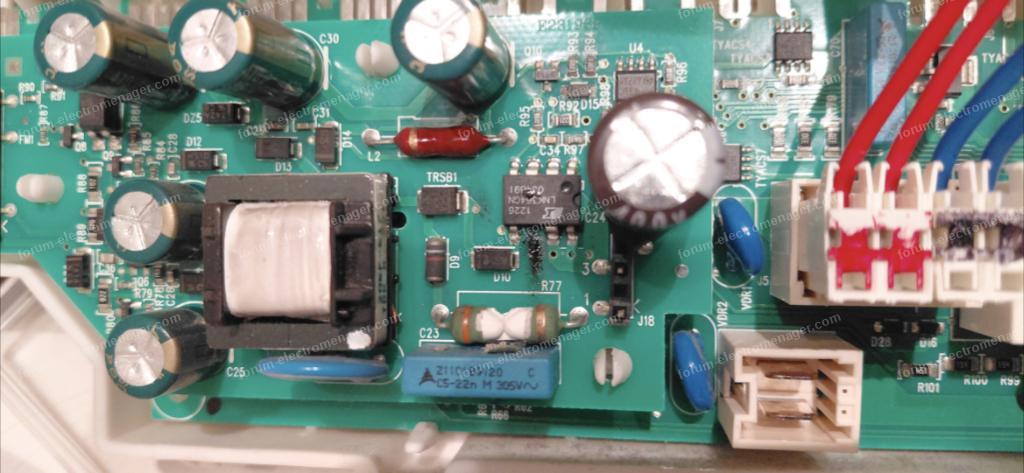

Je voudrais vérifier les tensions qui doivent aller de la carte de puissance vers les cartes d'affichage, c'est le connecteur J7 de 4 fils sur la photo jointe de la carte de puissance, si quelqu'un connait le brochage de cette machine SVP ?
Ou d'autres conseils pour s'assurer que c'est la carte d'affichage qui serait en cause.
J'ai d'autres photos si besoin.
Merci,
Eric
Pour agrandir les images, cliquez dessus.
J'ai mon lave-linge Electrolux EWW1486HDW modèle 91460451700 qui ne s'allume plus du tout, aucun voyant, alors que jusqu'à la veille il n'avait jamais indiqué de panne.
J'ai déjà vérifié le filtre antiparasite et que l'alimentation 230V arrive bien sur la carte de puissance.
La carte de puissance a déjà été changé sans résultat.
Je voudrais vérifier les tensions qui doivent aller de la carte de puissance vers les cartes d'affichage, c'est le connecteur J7 de 4 fils sur la photo jointe de la carte de puissance, si quelqu'un connait le brochage de cette machine SVP ?
Ou d'autres conseils pour s'assurer que c'est la carte d'affichage qui serait en cause.
J'ai d'autres photos si besoin.
Merci,
Eric
Pour agrandir les images, cliquez dessus.
04 mai 2026 à 13:05
Réponse 1 du forum électroménager
Lave-linge Electrolux EWW1486HDW ne s'allume plus
Bonjour.
Les machines EWW1486HDW que je connais ne sont PAS équipées de la carte ci dessus je ne peux répondre avec précision
quoi qu'il en soit la liaison carte de contrôle (puissance) afficheur s’effectue via un câble 4 fils qui sont :
Source +8 volts
Masse ( 0 volt)
Borne data i/o de communication carte afficheur carte de contrôle source -5 volts

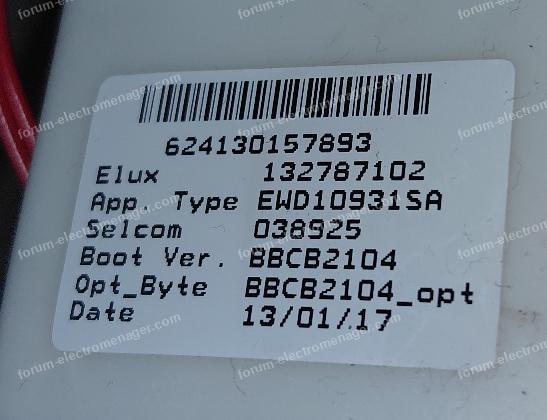

Pour mon info merci de me donner la référence technique de votre carte celle qui est gravée sur le circuit imprimé dans un angle coté pistes, merci.
mamigas
Les machines EWW1486HDW que je connais ne sont PAS équipées de la carte ci dessus je ne peux répondre avec précision
quoi qu'il en soit la liaison carte de contrôle (puissance) afficheur s’effectue via un câble 4 fils qui sont :
Source +8 volts
Masse ( 0 volt)
Borne data i/o de communication carte afficheur carte de contrôle source -5 volts
Pour mon info merci de me donner la référence technique de votre carte celle qui est gravée sur le circuit imprimé dans un angle coté pistes, merci.
mamigas
04 mai 2026 à 18:17
Réponse 2 du forum électroménager
Lave-linge Electrolux EWW1486HDW ne s'allume plus

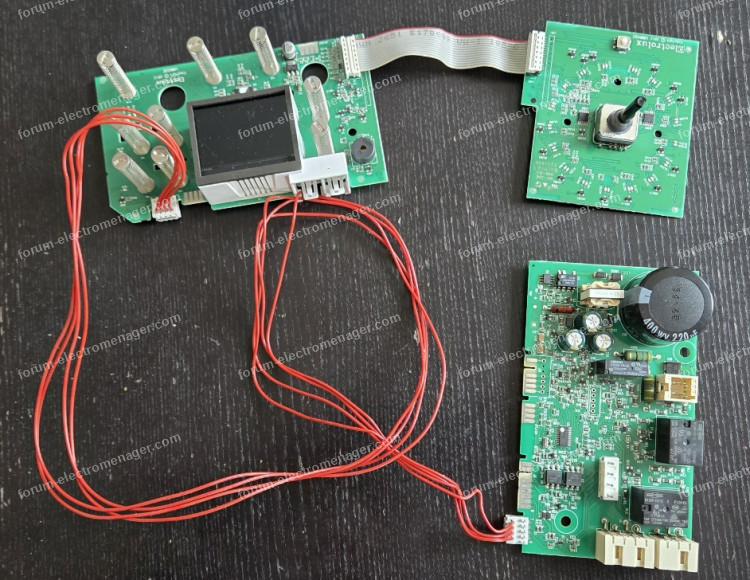

Merci pour votre réponse, voici déjà les références :
Carte puissance : 0254_002L
Carte affichage et touches: U0032E
Carte sélection programmes: U0042C
Il y a plusieurs autres références mais sur des étiquettes collées, si besoin.
Carte puissance : 0254_002L
Carte affichage et touches: U0032E
Carte sélection programmes: U0042C
Il y a plusieurs autres références mais sur des étiquettes collées, si besoin.
04 mai 2026 à 18:50
Réponse 3 du forum électroménager
Lave-linge Electrolux EWW1486HDW ne s'allume plus
Bonsoir.
Merci pour l'info mais n'ayant jamais vu cette carte je n'ai pas relevé son schéma !
je pense que votre LL EWM1486HDW est une version avec un moteur DC mais je n'en suis pas sur.
Ceci étant les infos concernant les tensions arrivant sur les 4 fils doivent être correctes et si pas de tensions +8 net -5 c'est la carte de contrôle qui est en cause.
Je peux pas vous en dire plus.
Bonne soirée.
mamigas
Merci pour l'info mais n'ayant jamais vu cette carte je n'ai pas relevé son schéma !
je pense que votre LL EWM1486HDW est une version avec un moteur DC mais je n'en suis pas sur.
Ceci étant les infos concernant les tensions arrivant sur les 4 fils doivent être correctes et si pas de tensions +8 net -5 c'est la carte de contrôle qui est en cause.
Je peux pas vous en dire plus.
Bonne soirée.
mamigas
04 mai 2026 à 21:17
Réponse 4 du forum électroménager
Invité
Lave-linge Electrolux EWW1486HDW ne s'allume plus
Invité
Bonjour.

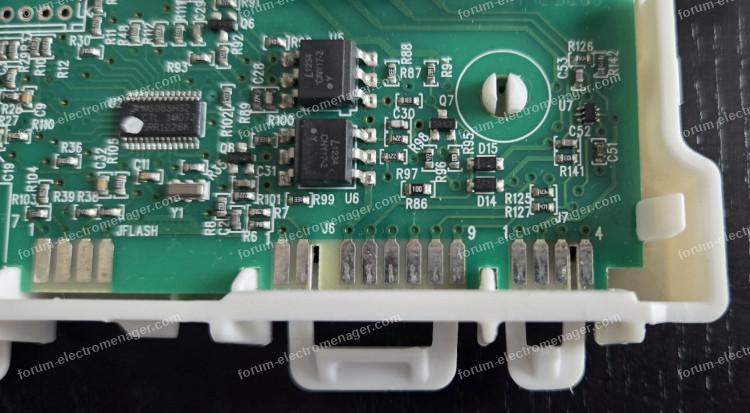

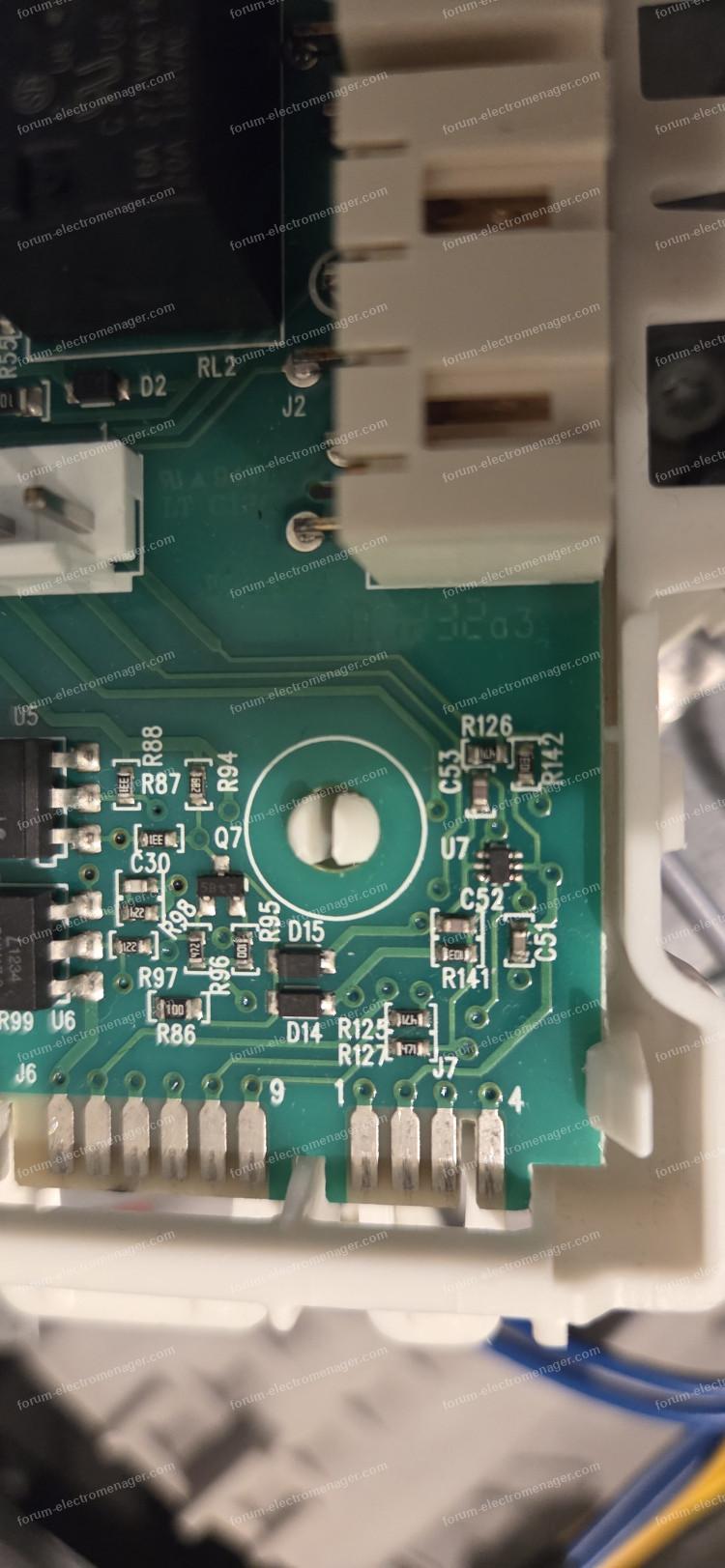

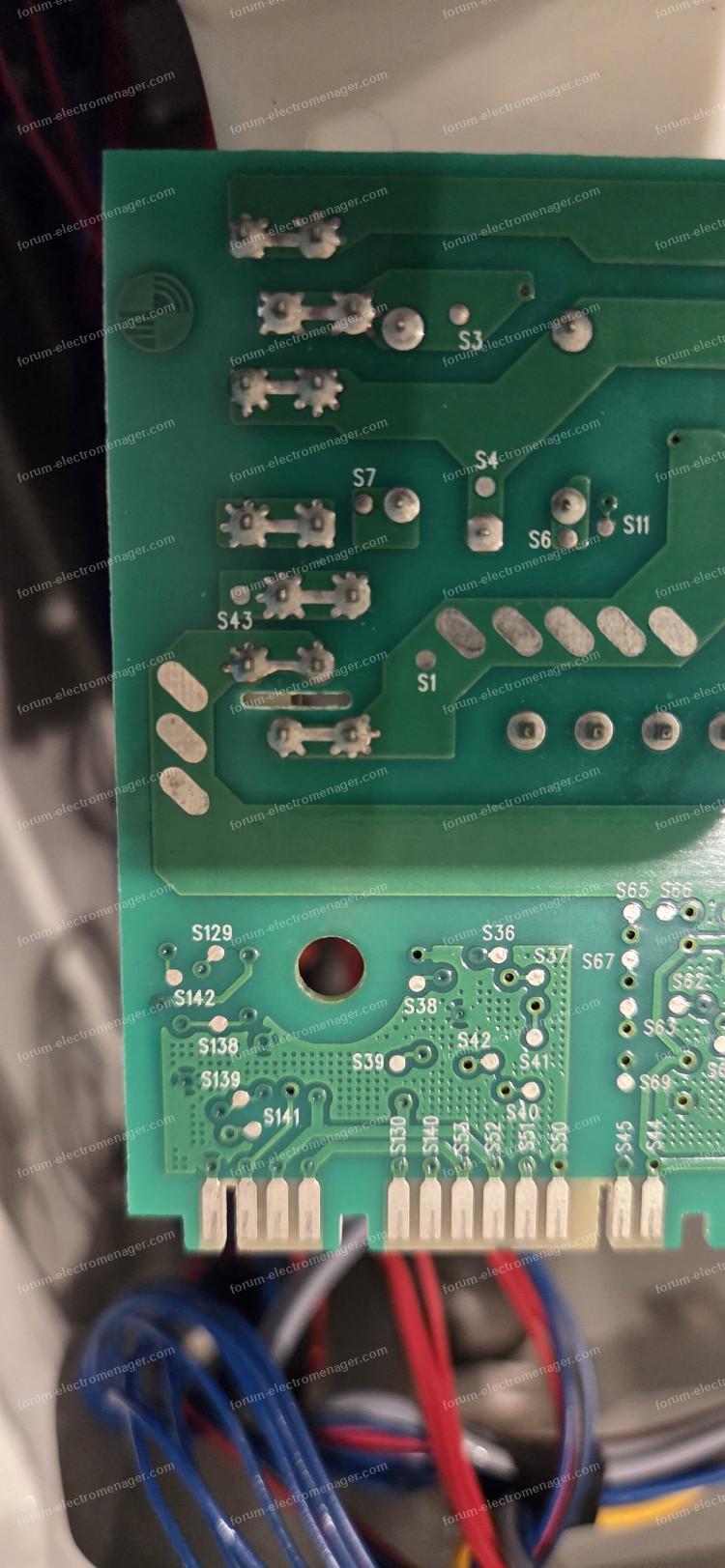

Voici les photos des deux côtés de la carte de contrôle au niveau du connecteur J7 (1+3 broches) qui va vers les cartes de commande et affichage, est ce que cela peut vous permettre de m'indiquer quelles broches je dois tester selon vous svp ?
Pour agrandir les images, cliquez dessus.
Voici les photos des deux côtés de la carte de contrôle au niveau du connecteur J7 (1+3 broches) qui va vers les cartes de commande et affichage, est ce que cela peut vous permettre de m'indiquer quelles broches je dois tester selon vous svp ?
Pour agrandir les images, cliquez dessus.
05 mai 2026 à 11:58
Réponse 5 du forum électroménager
Lave-linge Electrolux EWW1486HDW ne s'allume plus
Bonjour.
N'ayant pas le schéma de cette carte je ne sais pas répondre mais avec un multimètre il doit être facile d'identifier l'affectation de chacun des plots.
mamigas
N'ayant pas le schéma de cette carte je ne sais pas répondre mais avec un multimètre il doit être facile d'identifier l'affectation de chacun des plots.
mamigas
05 mai 2026 à 12:55
Réponse 6 du forum électroménager
Invité
Lave-linge Electrolux EWW1486HDW ne s'allume plus
Invité
Merci.
N'ayant toujours aucune tension, je suis reparti du début :j'ai retesté l'anti parasite (OK), mais l'arrivée du 230V sur la carte elle n'est pas présente.

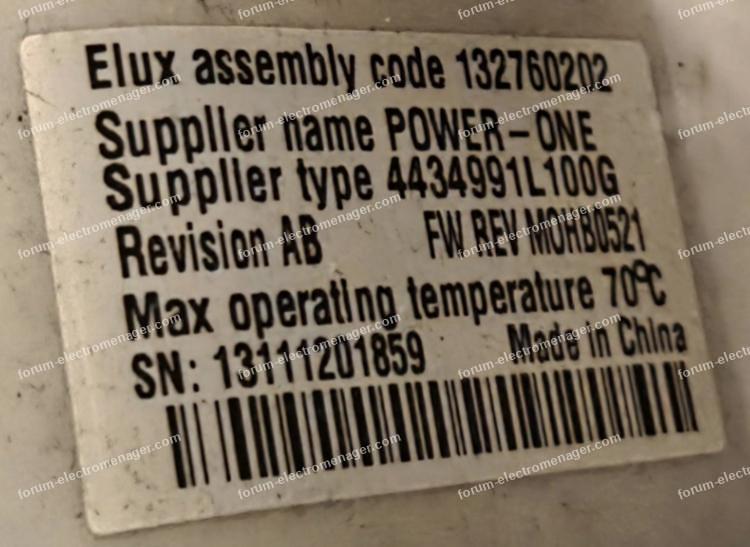

En reprenant le câblage je m'aperçois en démontant un capot arrière qu'une autre carte est présente en bas à gauche de la machine, en cherchant on trouve le nom de carte convertisseur électronique, je ne sais pas si vous avez déjà eu à faire à cette carte.
Désolé d'être passé à côté de cela et de vous avoir amené dans une mauvaise direction visiblement jusqu'à présent, je vais voir pour la démonter et comment la tester.
Pour agrandir l'image, cliquez dessus.
N'ayant toujours aucune tension, je suis reparti du début :j'ai retesté l'anti parasite (OK), mais l'arrivée du 230V sur la carte elle n'est pas présente.
En reprenant le câblage je m'aperçois en démontant un capot arrière qu'une autre carte est présente en bas à gauche de la machine, en cherchant on trouve le nom de carte convertisseur électronique, je ne sais pas si vous avez déjà eu à faire à cette carte.
Désolé d'être passé à côté de cela et de vous avoir amené dans une mauvaise direction visiblement jusqu'à présent, je vais voir pour la démonter et comment la tester.
Pour agrandir l'image, cliquez dessus.
05 mai 2026 à 15:48
Réponse 7 du forum électroménager
Lave-linge Electrolux EWW1486HDW ne s'allume plus
Bonsoir.
C'est visiblement une autre carte qui est en cause vu son état d'après ces photos.
Pensez-vous celle-ci réparable Mamigas svp ?
Merci.
Eric
Pour agrandir les images, cliquez dessus.
C'est visiblement une autre carte qui est en cause vu son état d'après ces photos.
Pensez-vous celle-ci réparable Mamigas svp ?
Merci.
Eric
Pour agrandir les images, cliquez dessus.
07 mai 2026 à 22:15
