Questions Dépannage Électroménager : Lave-linge Electrolux EWF1286GDW ne s'allume plus
Bonjour.
Mon lave linge ne s’allume plus.
Lave-linge Electrolux référence : EWF1286GDW
La prise de courant fonctionne.

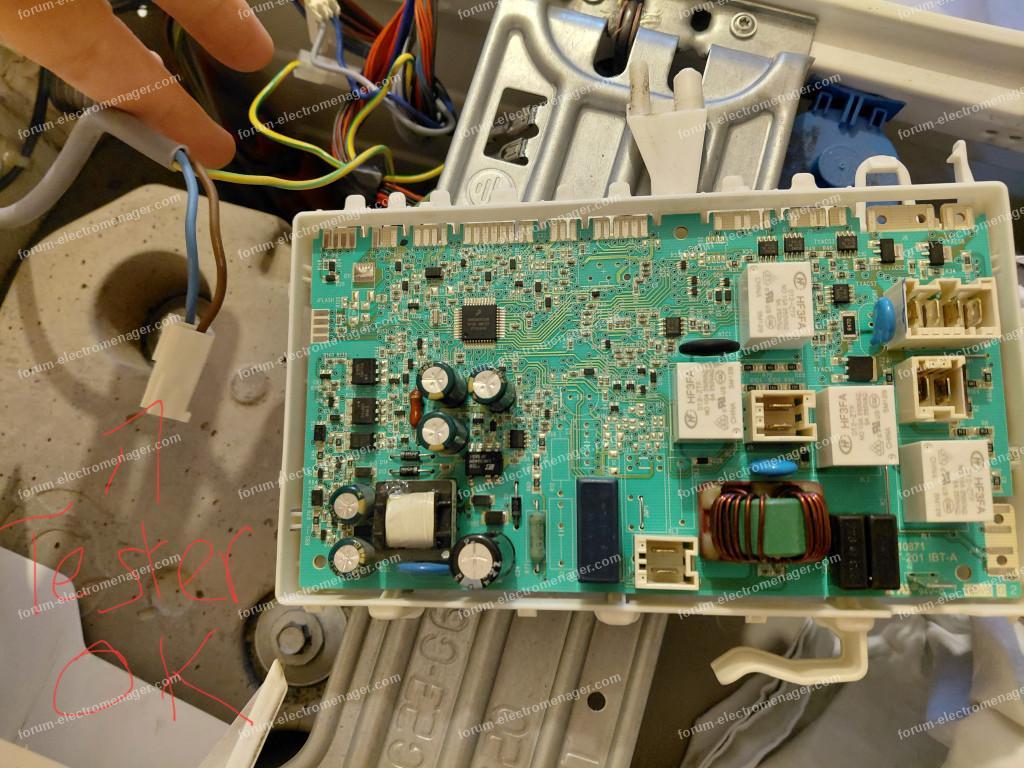

J’ai tester l’arrivée de l’alimentation qui fonctionne(tester : OK sur une photo.
Mais après je ne sais pas comment tester si les carte électronique fonctionne et ou trouver la panne ?

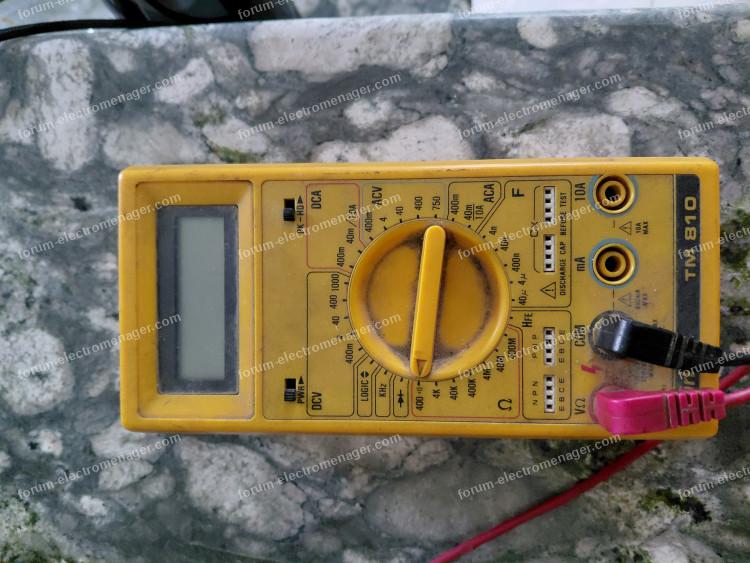

Je vous joint en photo les 3 cartes électroniques ainsi que le multimètre que j’utilise.
(La publication me permet d’envoyer qu’une photo)
Je met le reste en réponse sous la publication).
Si vous me répondez pour tester les cartes pouvez vous m’indiquer les valeurs a mettre sur le multimètre, je n’ai pas l’habitude d’en utiliser et l’endroit où je dois l’utiliser.
Merci à vous.
Pour agrandir les images, cliquez dessus.
Mon lave linge ne s’allume plus.
Lave-linge Electrolux référence : EWF1286GDW
La prise de courant fonctionne.
J’ai tester l’arrivée de l’alimentation qui fonctionne(tester : OK sur une photo.
Mais après je ne sais pas comment tester si les carte électronique fonctionne et ou trouver la panne ?
Je vous joint en photo les 3 cartes électroniques ainsi que le multimètre que j’utilise.
(La publication me permet d’envoyer qu’une photo)
Je met le reste en réponse sous la publication).
Si vous me répondez pour tester les cartes pouvez vous m’indiquer les valeurs a mettre sur le multimètre, je n’ai pas l’habitude d’en utiliser et l’endroit où je dois l’utiliser.
Merci à vous.
Pour agrandir les images, cliquez dessus.
29 novembre 2025 à 13:28
Réponse 1 du forum dépannage électroménager
Lave-linge Electrolux EWF1286GDW ne s'allume plus
Bonjour.
La carte en panne est celle de votre photo ci dessus réf 0236-0003F
L’alim de cette carte est en court-circuit et pour localiser les composants HS à remplacer il faut en partant de l' arrivée du secteur 230 sur la carte (connecteur J1) contrôler composant par composant les chaines alimentation qui sont comme je l'ai écrit bien des fois :
La chaine primaire qui transforme le secteur en une tension continue.
Le module découpage : (power switcher ,transfo de flyback, diodes roue libre circuit snubber ...)
La boucle de régulation du power switcher (tl431 de référence pont de précision transistor driver ...)
Les 2 sources non isolées 7.50v et -5.00 volts.
Les 2 sources isolées du neutre qui alimentent le module humidité +18.0v et +8.0v.
Sans l'aide du schéma et la pratique de la mesure pour interpréter les valeurs lues la tache me semble assez compliquée et ce quel que soit le multimètre utilisé.
Cordialement.
mamigas
La carte en panne est celle de votre photo ci dessus réf 0236-0003F
L’alim de cette carte est en court-circuit et pour localiser les composants HS à remplacer il faut en partant de l' arrivée du secteur 230 sur la carte (connecteur J1) contrôler composant par composant les chaines alimentation qui sont comme je l'ai écrit bien des fois :
La chaine primaire qui transforme le secteur en une tension continue.
Le module découpage : (power switcher ,transfo de flyback, diodes roue libre circuit snubber ...)
La boucle de régulation du power switcher (tl431 de référence pont de précision transistor driver ...)
Les 2 sources non isolées 7.50v et -5.00 volts.
Les 2 sources isolées du neutre qui alimentent le module humidité +18.0v et +8.0v.
Sans l'aide du schéma et la pratique de la mesure pour interpréter les valeurs lues la tache me semble assez compliquée et ce quel que soit le multimètre utilisé.
Cordialement.
mamigas
29 novembre 2025 à 19:07
