Question Dépannage Électroménager : Lave-vaisselle Whirlpool 3P33 ne chauffe pas, tourne 10 minutes
Bonjour, après quelques 10ene d'heure tentant de trouver le problème de ce put
de lave-vaisselle et voyant bien ChatGPT est en roue libre je reviens vers des humains au cœur généreux et a la tête bien faite !
Problème : pas de chauffe
La carte est nikel ! rien de cramer
Pas de message d'erreur
S’arrête au boue de 10 minutes comme une fleur (cycle rapide 6 et autonettoyant 10).
Capteur température (remplacer mais le premier était bon) résistance réagissant bien et vite pour les deux (470Kohm température ambiante).
La pompe semble bonne, bruit normal d'un lave vaisselle, ça envoie.
Contrôle résistance du corps de chauffe OK, 30-28 ohm
Relay HF3FA 12Volt clic ou connecte lorsque 9V luis est appliqué, transistor NPN contrôlant le relais changé mais en faite le premier marchais déjà.
Contrôle si le corps de chauffe prend du 220 V en marche : jamais
Contrôle si le coil/bobine de relais voie du 12V en marche : jamais
Dernier contrôle bizzaroide : lorsque je mesure au borne aux bornes du capteur de température en marche : 12Volt constant, sans variation - PIN 1 et 2 sur l'image.

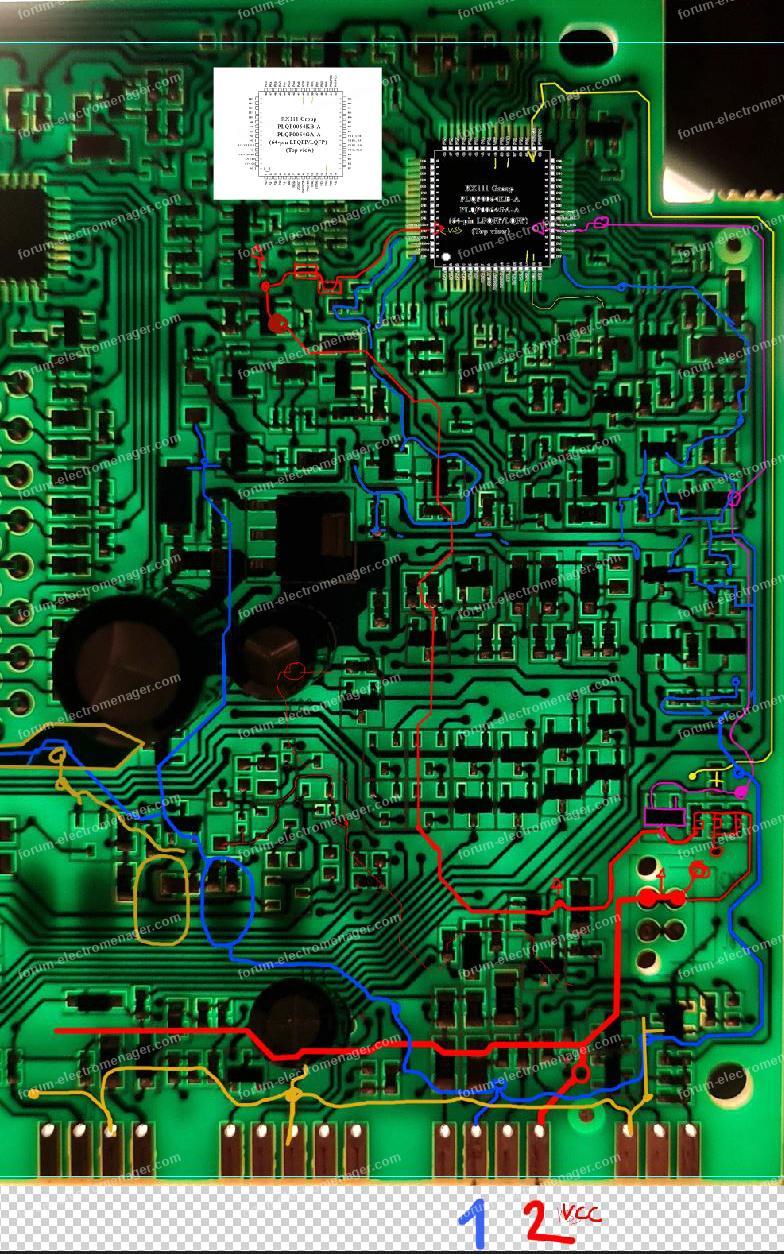

Analyse du circuit (photo sous une lampe des deux cotés pour apercevoir les pistes, opération miroir sous photoshop pour retracer le circuit)
Une des PIN (pin2) montre une ligne passant par 3 résistances pour un total de 5,6ohm jusqu'a la PIN40 du MCU qui d’après la datasheet me dis que ça correspond a VSS. L'autre partie(pin1) j'imagine le signal donc passe par tellement de transistor ou autre semi-conducteur que c'est impossible a re-tracer sans erreur.
Je suis preneur de toutes pistes et test a faire !
J'ai quelques questions :
Y a t il un ou plusieurs relais qui sert a déclencher la chauffe ?
En 10 minutes avec un cycle sur autonettoyant la chauffe devrait elle ce faire ?
Ou reste t'il sur prélavage ?
Dans ce cas je cherche depuis le début dans la mauvaise direction
, une autre sonde/relay a tester ?
Quand bien même pourquoi j'ai -12Volt coté MCU ? ça devrait pas être rester en dessous des 5V non. (voir 3,3V pour ce MCU)
Une idée : Si j'ai -12V, il y a donc un composant (diode ?) qui a foiré et je me retrouve sur du 12 Volts et non la valeur de référence du MCU ?

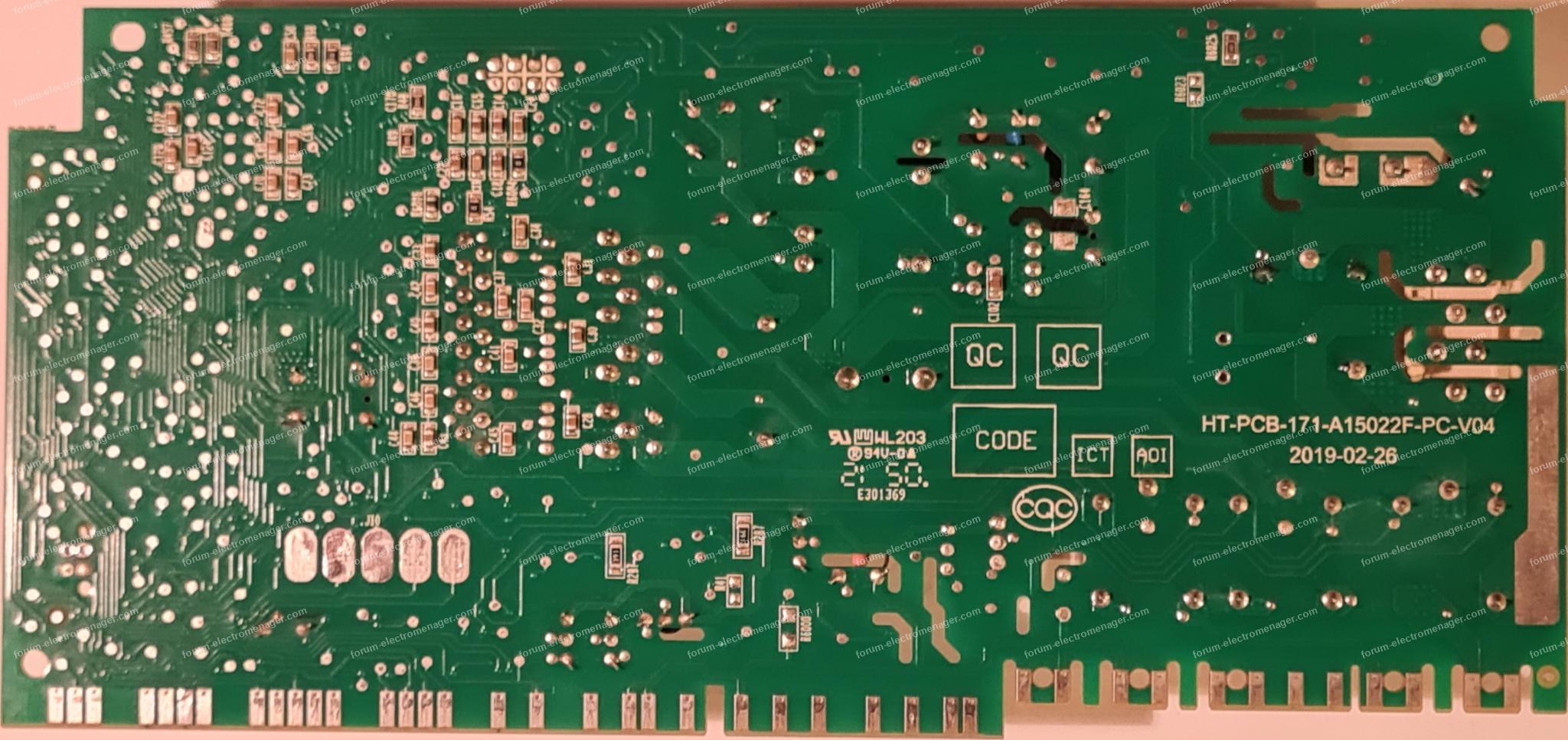

Autre info : carte PCB Indesit 0283.08
Pour agrandir les images, cliquez dessus.
de lave-vaisselle et voyant bien ChatGPT est en roue libre je reviens vers des humains au cœur généreux et a la tête bien faite ! Problème : pas de chauffe
La carte est nikel ! rien de cramer
Pas de message d'erreur
S’arrête au boue de 10 minutes comme une fleur (cycle rapide 6 et autonettoyant 10).
Capteur température (remplacer mais le premier était bon) résistance réagissant bien et vite pour les deux (470Kohm température ambiante).
La pompe semble bonne, bruit normal d'un lave vaisselle, ça envoie.
Contrôle résistance du corps de chauffe OK, 30-28 ohm
Relay HF3FA 12Volt clic ou connecte lorsque 9V luis est appliqué, transistor NPN contrôlant le relais changé mais en faite le premier marchais déjà.
Contrôle si le corps de chauffe prend du 220 V en marche : jamais
Contrôle si le coil/bobine de relais voie du 12V en marche : jamais
Dernier contrôle bizzaroide : lorsque je mesure au borne aux bornes du capteur de température en marche : 12Volt constant, sans variation - PIN 1 et 2 sur l'image.
Analyse du circuit (photo sous une lampe des deux cotés pour apercevoir les pistes, opération miroir sous photoshop pour retracer le circuit)
Une des PIN (pin2) montre une ligne passant par 3 résistances pour un total de 5,6ohm jusqu'a la PIN40 du MCU qui d’après la datasheet me dis que ça correspond a VSS. L'autre partie(pin1) j'imagine le signal donc passe par tellement de transistor ou autre semi-conducteur que c'est impossible a re-tracer sans erreur.
Je suis preneur de toutes pistes et test a faire !
J'ai quelques questions :
Y a t il un ou plusieurs relais qui sert a déclencher la chauffe ?
En 10 minutes avec un cycle sur autonettoyant la chauffe devrait elle ce faire ?
Ou reste t'il sur prélavage ?
Dans ce cas je cherche depuis le début dans la mauvaise direction
, une autre sonde/relay a tester ? Quand bien même pourquoi j'ai -12Volt coté MCU ? ça devrait pas être rester en dessous des 5V non. (voir 3,3V pour ce MCU)
Une idée : Si j'ai -12V, il y a donc un composant (diode ?) qui a foiré et je me retrouve sur du 12 Volts et non la valeur de référence du MCU ?
Autre info : carte PCB Indesit 0283.08
Pour agrandir les images, cliquez dessus.
05 janvier 2026 à 23:38
