Question Dépannage Électroménager : Problème carte 5560 011 0645 lave linge Bosch
Bonjour apparemment même problème que le cas 22199 et 20944
Plus d'alimentation sur un lave linge Bosch WAE 24361FF23
le 230 arrive bien au niveau de la carte de puissance 5560 011 645, mais des traces existent au niveau des diodes en sorties de transfo. Diodes à remplacer ? type ?
Merci.
Pour agrandir les images, cliquez dessus.
Plus d'alimentation sur un lave linge Bosch WAE 24361FF23
le 230 arrive bien au niveau de la carte de puissance 5560 011 645, mais des traces existent au niveau des diodes en sorties de transfo. Diodes à remplacer ? type ?
Merci.
Pour agrandir les images, cliquez dessus.
07 mai 2023 à 10:58
Réponse 1 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Tester les 2 diodes avec multimètre en mode diodemètre (direct et inverse) mais...
Les diodes ne semblent pas en cause pas plus que le transfo (poussières dues à champ électrique).
Probable que le module découpage soit en court-circuit faire un diagnostic avec l'aide du schéma.
A+
Tester les 2 diodes avec multimètre en mode diodemètre (direct et inverse) mais...
Les diodes ne semblent pas en cause pas plus que le transfo (poussières dues à champ électrique).
Probable que le module découpage soit en court-circuit faire un diagnostic avec l'aide du schéma.
A+
07 mai 2023 à 14:31
Réponse 2 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Merci pour votre retour rapide.
Après nettoyage, les poussières ont disparu et les diodes sont propres.
Mesure sur circuit non alimenté : 0,52 V et 0,59 V pour chaque diode.
Dans l'autre sens, pour une diode, il indique des valeurs changeantes jusqu'à 1 V, puis rien (infini).
L'autre diode indique infini immédiatement.
Vincent38.
Après nettoyage, les poussières ont disparu et les diodes sont propres.
Mesure sur circuit non alimenté : 0,52 V et 0,59 V pour chaque diode.
Dans l'autre sens, pour une diode, il indique des valeurs changeantes jusqu'à 1 V, puis rien (infini).
L'autre diode indique infini immédiatement.
Vincent38.
07 mai 2023 à 17:01
Réponse 3 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonsoir.
Les diodes sont OK celle qui met du temps pour indiquer infini tout simplement car le circuit passe par une capa électrochimique en // ou presque qui doit se charger, là encore il faut le schéma afin d’interpréter les mesures... c'est la raison pour laquelle je ne fonctionne qu’avec le schéma sinon comment interpréter une mesure ??
Bonne soirée.
mamigas
Les diodes sont OK celle qui met du temps pour indiquer infini tout simplement car le circuit passe par une capa électrochimique en // ou presque qui doit se charger, là encore il faut le schéma afin d’interpréter les mesures... c'est la raison pour laquelle je ne fonctionne qu’avec le schéma sinon comment interpréter une mesure ??
Bonne soirée.
mamigas
07 mai 2023 à 20:38
Réponse 4 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour,
Vous avez probablement raison pour les diodes.
Comment aller plus loin dans le diagnostic, n'ayant pas le schéma ?
Devrais-je demander à Bosch ? Devrais-je vous envoyer la carte ?
Vincent38
Vous avez probablement raison pour les diodes.
Comment aller plus loin dans le diagnostic, n'ayant pas le schéma ?
Devrais-je demander à Bosch ? Devrais-je vous envoyer la carte ?
Vincent38
08 mai 2023 à 09:18
Réponse 5 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour,
Pour le schéma, ne rêvez pas, aucun constructeur ne communique les schémas de ses cartes.
Pour avoir le schéma, pas d'autre solution que de le relever puis le mettre en forme et l'analyser à partir de votre carte...
Faisable, mais cela demande des heures.
Bonne journée.
Mamigas.
Pour le schéma, ne rêvez pas, aucun constructeur ne communique les schémas de ses cartes.
Pour avoir le schéma, pas d'autre solution que de le relever puis le mettre en forme et l'analyser à partir de votre carte...
Faisable, mais cela demande des heures.
Bonne journée.
Mamigas.
08 mai 2023 à 15:06
Réponse 6 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Si je comprends bien, la seule solution est de remplacer la carte.
Merci de votre support.
Vincent38.
Merci de votre support.
Vincent38.
08 mai 2023 à 18:20
Réponse 7 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonsoir,
Pas tout à fait. La solution consiste d'abord à établir, avec l'aide du schéma, un diag des chaînes d'alimentation afin de déterminer les composants en cause et de répondre à la question : est-ce réparable ?
Si le flash qui a tué l'alimentation a en même temps dégradé le micro, ce n'est pas réparable ; idem si le transfo de flyback est coupé, car ce composant ne se trouve pas dans le commerce (c'est un custom).
J'ai relevé le schéma de cette carte et je dois savoir établir le diag puis réparer, si c'est réparable bien sûr. Si vous le souhaitez, demandez en répondant à ce message, mon adresse à l'administrateur du forum puis contactez-moi.
Bonne soirée,
Mamigas.
Pas tout à fait. La solution consiste d'abord à établir, avec l'aide du schéma, un diag des chaînes d'alimentation afin de déterminer les composants en cause et de répondre à la question : est-ce réparable ?
Si le flash qui a tué l'alimentation a en même temps dégradé le micro, ce n'est pas réparable ; idem si le transfo de flyback est coupé, car ce composant ne se trouve pas dans le commerce (c'est un custom).
J'ai relevé le schéma de cette carte et je dois savoir établir le diag puis réparer, si c'est réparable bien sûr. Si vous le souhaitez, demandez en répondant à ce message, mon adresse à l'administrateur du forum puis contactez-moi.
Bonne soirée,
Mamigas.
08 mai 2023 à 19:29
Réponse 8 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour tenter de réparer ma carte svp ?
Vincent38
Est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour tenter de réparer ma carte svp ?
Vincent38
09 mai 2023 à 10:14
Réponse 9 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
J'ai le même problème que Vincent 38 sur un lave-linge Siemens WM12E361FF A l'allumage de la machine il y a eu un petit bruit et plus rien.
Après avoir démonté la carte, je constate des traces noires aux alentours du transformateur, des diodes, de la résistance et du régulateur.
Avez vous une solution ?
Merci.
J'ai le même problème que Vincent 38 sur un lave-linge Siemens WM12E361FF A l'allumage de la machine il y a eu un petit bruit et plus rien.
Après avoir démonté la carte, je constate des traces noires aux alentours du transformateur, des diodes, de la résistance et du régulateur.
Avez vous une solution ?
Merci.
22 juillet 2025 à 07:28
Réponse 10 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
La solution :partir de l'arrivée du secteur 230 sur la carte au niveau du bloc commutateur et contrôler les composants des 5 chaines alimentation pour identifier ceux qui HS ou douteux sont à remplacer
Et remplacer les défectueux par des pièces certifiées achetées chez des marchands connus.
Cordialement.
La solution :partir de l'arrivée du secteur 230 sur la carte au niveau du bloc commutateur et contrôler les composants des 5 chaines alimentation pour identifier ceux qui HS ou douteux sont à remplacer
Et remplacer les défectueux par des pièces certifiées achetées chez des marchands connus.
Cordialement.
22 juillet 2025 à 08:26
Réponse 11 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Merci Mamigas pour cette prompte réponse circonstanciée.
Sauf que le remplacement de tout cela est soit a la limite soit dessus de mes compétences...
Merci Mamigas pour cette prompte réponse circonstanciée.
Sauf que le remplacement de tout cela est soit a la limite soit dessus de mes compétences...
22 juillet 2025 à 08:59
Réponse 12 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Votre carte est probablement réparable.
OK pour que l'administrateur du forum vous donne mon adresse ensuite me contacter, je dois savoir redonner vie à la carte et ..... au lave-linge.
Cordialement.
mamigas
Votre carte est probablement réparable.
OK pour que l'administrateur du forum vous donne mon adresse ensuite me contacter, je dois savoir redonner vie à la carte et ..... au lave-linge.
Cordialement.
mamigas
22 juillet 2025 à 12:05
Réponse 13 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Merci pour votre proposition que j'accepte bien volontiers.
Et cela m’inspire quelques réflexions basiques.
Dans la vie il y a des personnes qui font beaucoup de bruit ... mais qui concrètement agissent peu.
Il y en a d'autres bien plus discrets qui parlent peu et qui agissent...
Vous faites partie de la braise de l'écologie...
Dans l’attente de vos coordonnées transmises par l'administrateur.
Bonne journée
Et cela m’inspire quelques réflexions basiques.
Dans la vie il y a des personnes qui font beaucoup de bruit ... mais qui concrètement agissent peu.
Il y en a d'autres bien plus discrets qui parlent peu et qui agissent...
Vous faites partie de la braise de l'écologie...
Dans l’attente de vos coordonnées transmises par l'administrateur.
Bonne journée
22 juillet 2025 à 13:08
Réponse 14 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Après échange de courriels avec Mamigas celui ci a accepté de regarder ma carte électronique.
Je le lui ai donc fait parvenir. Il vient de me la renvoyer et miracle elle est réparée.

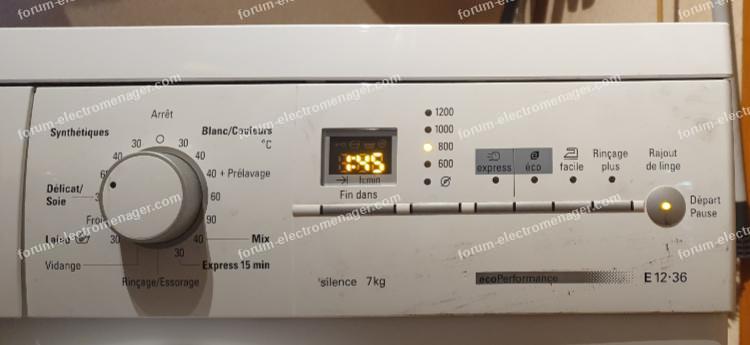

La machine Siemens refonctionne a nouveau.
Merci Mamigas d'avoir permis a cette machine à laver de ne pas finir a la décharge et de continuer a laver, laver, laver.
Vous devriez être déclaré d'utilité publique...
Après échange de courriels avec Mamigas celui ci a accepté de regarder ma carte électronique.
Je le lui ai donc fait parvenir. Il vient de me la renvoyer et miracle elle est réparée.
La machine Siemens refonctionne a nouveau.
Merci Mamigas d'avoir permis a cette machine à laver de ne pas finir a la décharge et de continuer a laver, laver, laver.
Vous devriez être déclaré d'utilité publique...
01 août 2025 à 22:26
Réponse 15 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Un grand merci pour votre retour d'info qui démontre que réparer est souvent possible et c'est bon pour la planète
Cordialement.
mamigas
Un grand merci pour votre retour d'info qui démontre que réparer est souvent possible et c'est bon pour la planète
Cordialement.
mamigas
05 août 2025 à 18:38
Réponse 16 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
J'ai aussi le même problème avec une carte 5560 011 0645.
La résistance de puissance est HS.
Puis-je contacter mamigas
J'ai aussi le même problème avec une carte 5560 011 0645.
La résistance de puissance est HS.
Puis-je contacter mamigas
20 août 2026 à 14:36
Réponse 17 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
J'ai un problème identique avec une carte 5560 011 0645.
La résistance de puissance est HS
Pourrais-je avoir la valeur de cette résistance: les couleurs sont peu visible je pence que c'est une 100 ohms.
Merci.
J'ai un problème identique avec une carte 5560 011 0645.
La résistance de puissance est HS
Pourrais-je avoir la valeur de cette résistance: les couleurs sont peu visible je pence que c'est une 100 ohms.
Merci.
20 août 2026 à 14:44
Réponse 18 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Résistance de sécurité type anti surge flameproof de 100 Ohms.
Résistance de sécurité type anti surge flameproof de 100 Ohms.
20 août 2026 à 18:01
Réponse 19 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Merci Mamigas.
Merci beaucoup pour votre réponse.
Je comprend bien que c'est pas la peine que je change seulement ce composant car le problème vient d'autres composant de l'alim à découpage...
Impossible de le réparer sans schéma...
Puis-je vous contacter directement ?
Merci encore.
Henri
Merci beaucoup pour votre réponse.
Je comprend bien que c'est pas la peine que je change seulement ce composant car le problème vient d'autres composant de l'alim à découpage...
Impossible de le réparer sans schéma...
Puis-je vous contacter directement ?
Merci encore.
Henri
20 août 2026 à 18:24
Réponse 20 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonsoir.
Pas de problème pour que l'administrateur vous donne mon adresse ensuite me contacter en me précisant le N° de question 2942 et le modèle du lave linge .
De fait la résistance ballast a servi de fusible pour protéger l'alim qui est en court-circuit
Sans schéma le diagnostique n'est pas évident... voire impossible.
Bonne soirée.
Pas de problème pour que l'administrateur vous donne mon adresse ensuite me contacter en me précisant le N° de question 2942 et le modèle du lave linge .
De fait la résistance ballast a servi de fusible pour protéger l'alim qui est en court-circuit
Sans schéma le diagnostique n'est pas évident... voire impossible.
Bonne soirée.
20 août 2026 à 21:01
Réponse 21 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour.
Est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour tenter de réparer ma carte svp ?
Merci.
Est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour tenter de réparer ma carte svp ?
Merci.
21 août 2026 à 08:05
Réponse 22 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
L'intelligence artificielle va-elle tuer Internet.
Dans un futur proche, vous ne pourrez poser vos questions qu'à des intelligences artificielles.
Quand l'intelligence artificielle répond n'importe quoi.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Fermeture définitive possible des forums.
L'intelligence artificielle va-elle tuer Internet.
Dans un futur proche, vous ne pourrez poser vos questions qu'à des intelligences artificielles.
Quand l'intelligence artificielle répond n'importe quoi.
21 août 2026 à 10:42
Réponse 23 d'un contributeur du forum électroménager
Problème carte 5560 011 0645 lave linge Bosch
Merci à Mamigas pour la réactivité et le dépannage et de cette carte 5560 011 0645.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Cordialement.
Pour agrandir l'image, cliquez dessus.
03 septembre 2026 à 15:06
